Прогиб несущих конструкций — интегральный показатель жесткости и эксплуатационной пригодности здания по второй группе предельных состояний (ГПС II). В отличие от локальных дефектов бетона или стали, чрезмерные прогибы балок, ригелей, плит перекрытий и стропильных ферм приводят к раскрытию недопустимых трещин, заклиниванию мостовых кранов, повреждению внутренних перегородок, нарушению гидроизоляционного уклона кровель со скоплением снеговых мешков и риском внезапного прогрессирующего обрушения.
В соответствии с ГОСТ 24846-2019, ГОСТ 8829-2018, СП 20.13330.2016 и ГОСТ 31937-2024, при приемочных натурных испытаниях новых конструкций, реконструкции с увеличением нагрузок и мониторинге аварийных объектов обязателен инструментальный контроль линейных перемещений с дискретностью до сотых долей миллиметра. В данном материале детально разобран регламент статических испытаний, классификация прогибов на упругие и остаточные, формулы предельно допустимых прогибов и методика работы с цифровым прогибомером ПСК-МГ4.

1. Нормативная база и предельные прогибы по СП 20.13330
Оценка деформативности изгибаемых строительных элементов базируется на требованиях:
- СП 20.13330.2016 «Нагрузки и воздействия» (Приложение Д) — регламентирует предельные прогибы конструкций fult исходя из эстетико-психологических, конструктивных и технологических требований.
- ГОСТ 24846-2019 «Грунты. Методы измерения деформаций оснований зданий и сооружений» — определяет правила геодезических и механических измерений вертикальных и горизонтальных перемещений.
- ГОСТ 8829-2018 «Изделия железобетонные сборные. Методы испытаний нагружением. Оценка прочности, жесткости и трещиностойкости» — стандартизирует натурные испытания конструкций ступенчатой статической нагрузкой.
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — регламентирует контроль деформаций при периодическом обследовании.
Критерии нормирования предельных вертикальных прогибов:
- Эстетико-психологические: предотвращение визуального ощущения опасности у людей, находящихся под перекрытием. Для междуэтажных перекрытий и покрытий жилых и общественных зданий предельный прогиб от постоянных и длительных нагрузок составляет:
— при пролете l ≤ 3 м: fult = l / 150;
— при пролете l = 6 м: fult = l / 200;
— при пролете l ≥ 12 м: fult = l / 300.
- Конструктивные: предотвращение передачи давления прогнувшегося перекрытия на нижележащие ненесущие кирпичные перегородки, стеклянные витражи или дверные блоки. Нормируется в диапазоне от l / 200 до l / 400 в зависимости от зазоров.
- Технологические: обеспечение беспрепятственного движения подвесного и мостового подъемно-транспортного оборудования. Для подкрановых балок под краны тяжелых режимов работы норматив ограничивает прогиб жесткими рамками l / 500 … l / 600.
2. Физика деформирования: упругий прогиб, остаточные деформации и ползучесть
При натурном статическом нагружении конструкции (гидравлическими домкратами, штучными грузами или водяными емкостями) процесс развития деформаций разделяется на этапы:
- Упругая фаза: Линейный рост прогиба прямо пропорционально приложенной нагрузке. При снятии нагрузки конструкция мгновенно возвращается в исходное состояние.
- Фаза развития микротрещин и пластичности: Появление первых волосяных трещин в растянутом бетоне или развитие микропластических сдвигов в стальных узлах ферм. Скорость нарастания прогиба резко увеличивается.
- Остаточный прогиб (fost): Необратимое перемещение, сохраняющееся в конструкции после полной разгрузки. Согласно ГОСТ 8829-2018, отношение остаточного прогиба к полному упругому (fost / ffull) служит прямым браковочным критерием: если остаточная деформация превышает 15–20% от полного прогиба, конструкция бракуется по критерию трещиностойкости и накопления пластических деформаций.
- Длительная ползучесть бетона: Под постоянным весом оборудования и стяжек прогиб железобетонного перекрытия за 1–3 года увеличивается в 2–3 раза по сравнению с начальным упругим прогибом за счет реологической ползучести цементного камня.
3. Принцип струнно-грузового измерения и цифровой прогибомер ПСК-МГ4
Исторически для измерения вертикальных перемещений строительных элементов применялись механические стрелочные прогибомеры Максимова (ПМ-3) и Аистова (ПАО-6). Однако механические барабанные системы требовали постоянного визуального считывания делений оператором непосредственно в опасной зоне нагружения, не имели интерфейса автоматической записи и подвергались вибрационным погрешностям.

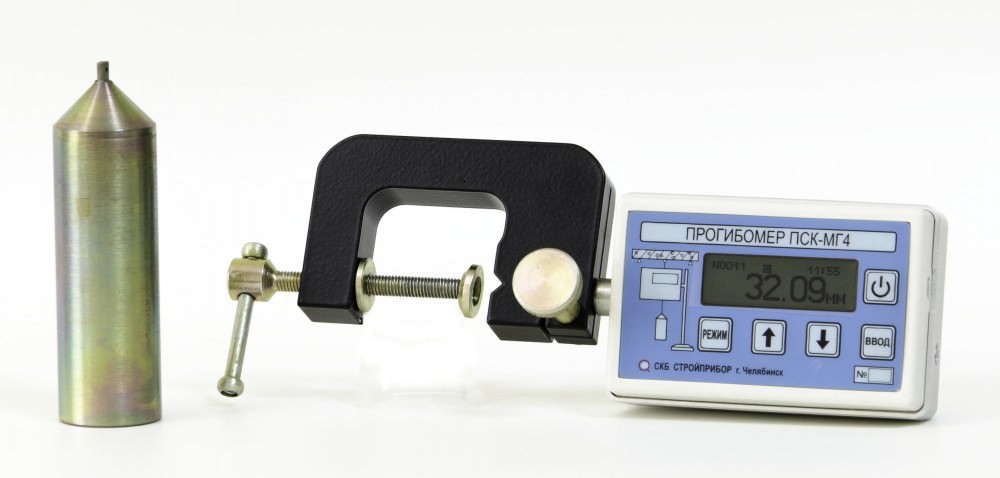

Современным эталоном инструментального контроля в экспертных организациях стали цифровые комплексы: цифровые прогибомеры ПСК-МГ4 и ПСК-МГ4.01 разработки челябинского завода СКБ «Стройприбор».

Конструктивная схема и принцип действия ПСК-МГ4:
Прибор крепится жесткой быстрозажимной струбциной непосредственно к контролируемой точке балки, ригеля или нижнего пояса фермы. Тонкая высокопрочная стальная струна диаметром 0,3 мм одним концом закрепляется за неподвижный анкер на полу (или массивный базовый репер), огибает прецизионный измерительный вал электронного оптоэлектронного энкодера и натягивается подвесным грузом массой 1 кг, исключающим провисание проволоки.
При прогибе балки корпус прибора перемещается вниз относительно неподвижной струны, поворачивая прецизионный вал. Оптоэлектронный преобразователь трансформирует угол поворота в цифровой сигнал, выводя перемещение на контрастный дисплей с дискретностью 0,01 мм.
Режимы измерений и метрологические возможности ПСК-МГ4.01:
- Диапазон измерения линейных перемещений: от 0 до 100 мм (с возможностью многократного непрерывного отсчета при больших осадках).
- Предел допускаемой погрешности: не более ±0,1 мм во всем диапазоне измерений.
- Режим «Оперативный»: мгновенная фиксация текущего значения прогиба с ручной записью в энергонезависимый архив по нажатию клавиши «ВВОД».
- Режим «Наблюдение»: автоматическая регистрация перемещений во времени через программируемый пользователем интервал (от 1 до 60 минут) — незаменим при длительных циклических испытаниях и мониторинге суточных термодеформаций.
- Режим «Ждущий» (аварийная сигнализация): прибор непрерывно отслеживает деформацию и активирует запись/звуковое оповещение только при превышении заданного критического порога (от 1 до 100 мм), обеспечивая круглосуточный безаварийный мониторинг до 72 часов.
- Интерфейс USB и мобильное ПО: прямая передача данных на ПК или Android-смартфон для автоматического построения графиков «нагрузка–прогиб» (P − f).
4. Методика проведения натурных статических испытаний по ГОСТ 8829
Испытание натурной конструкции ступенчато возрастающей нагрузкой проводится по строгому регламенту:
Этап 1: Расстановка измерительных приборов
- На испытываемую балку или плиту устанавливают минимум 3 прогибомера:
— датчик №1 — на левой опоре (фиксация осадки опорного узла);
— датчик №2 — строго в середине пролета (точка максимального прогиба fmid);
— датчик №3 — на правой опоре (осадка второй опоры).
- Для ферм пролетом более 18 м дополнительно устанавливают приборы в четвертях пролета для контроля асимметрии деформирования.
- Выполняют предварительное натяжение струн, проверяют отсутствие касания струны за временные леса и обнуляют показания приборов.
Этап 2: Ступенчатое нагружение
Нагрузку прикладывают ступенями, составляющими не более 10–15% от расчетной контрольной нагрузки Pcontr (по прочности или жесткости):
- После приложения каждой ступени выдерживают технологическую паузу не менее 15–20 минут для завершения быстрых релаксационных процессов в материале.
- Снимают синхронные показания со всех трех приборов, осматривают растянутую зону бетона с лупой или микроскопом МПБ-3М для фиксации момента раскрытия первых трещин.
Этап 3: Выдержка под максимальной нагрузкой
При достижении контрольной нагрузки (100% Pcontr) конструкцию выдерживают под нагрузкой не менее 30 минут (для металла) и не менее 12 часов (для предварительно напряженного железобетона), фиксируя прирост прогиба во времени в режиме «Наблюдение» прибора ПСК-МГ4.
Этап 4: Разгрузка и фиксация остаточных перемещений
Разгрузку выполняют ступенями, идентичными ступеням нагружения. После полной разгрузки выдерживают паузу 30 минут и снимают финальные остаточные прогибы fost для проверки соответствия ГОСТ 8829-2018.
5. Сравнительный анализ инструментальных методов замера прогибов
| Метод измерения | Дискретность / Точность | Преимущества | Ограничения |
|---|---|---|---|
| Цифровой струнный прогибомер ПСК-МГ4 | 0,01 мм / ±0,1 мм | Прямое непрерывное измерение в реальном времени, автоматический архив, работа без оператора в опасной зоне | Требуется база для подвеса натяжного груза |
| Геодезическое высокоточное нивелирование (Н-05) | 0,1–0,5 мм | Не требует механической связи с полом, охват всего здания | Дискретные замеры, невозможность непрерывной фиксации динамики, влияние оптических преломлений |
| Механический прогибомер Максимова (ПМ-3) | 0,1 мм | Энергонезависимость, простая механика | Ручной отсчет, люфты часового механизма, отсутствие электронной выгрузки протоколов |
| Наземное лазерное 3D-сканирование | 1–2 мм | Полное пространственное облако точек всей фермы/плиты | Низкая точность для оценки малых упругих деформаций, длительная камеральная обработка |
6. Чек-лист инженера при подготовке и проведении испытаний на прогиб
Регламент натурных испытаний на жесткость и деформативность:
- ☑ Поверка приборов: Прогибомеры ПСК-МГ4 имеют действующее свидетельство о поверке с отметкой в паспорте.
- ☑ Надежность струбцины: Струбцина плотно затянута на металле/бетоне без риска сползания при вибрациях.
- ☑ Свободный ход струны: Проверена вертикальность натяжения струны грузом 1 кг; струна не задевает настилы, кабели и конструкции.
- ☑ Опорные реперы: Опорные датчики установлены на оголовках колонн или опорных подушках для вычитания осадки опор.
- ☑ Ступенчатость нагрузки: Составлена технологическая карта ступеней нагружения (не более 15% Pcontr на шаг).
- ☑ Выдержка под шагом: Интервал выдержки между ступенями составляет не менее 15 минут до стабилизации показаний.
- ☑ Настройка режима «Ждущий»: Для длительного ночного наблюдения настроен порог предупредительной сигнализации.
- ☑ Оформление протокола: Данные экспортированы через USB в ПК, рассчитан чистый прогиб fnet и построен график упруго-пластического деформирования.
