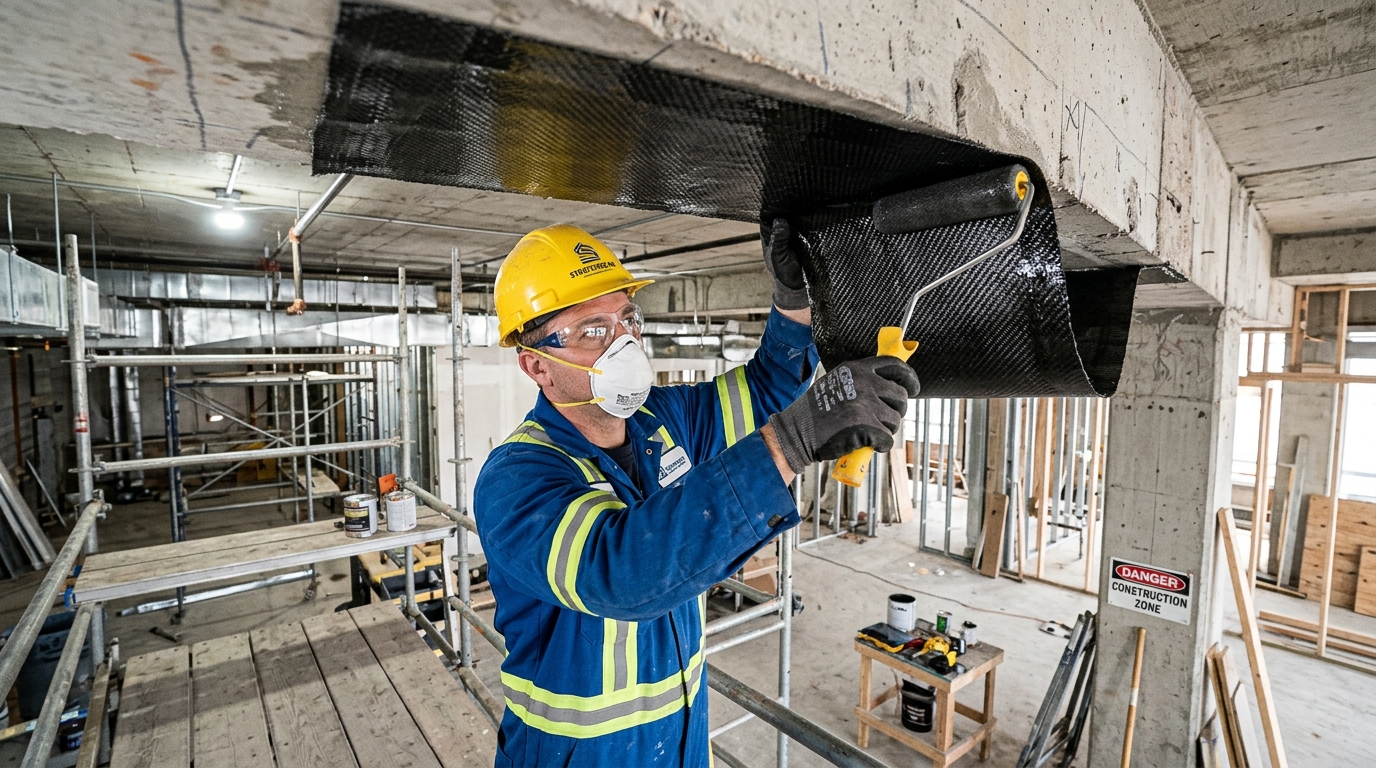

Усиление железобетонных балок и плит углеродными холстами ТФС — Монтаж систем внешнего армирования углеродными композитными холстами по растянутой грани железобетонной балки

Традиционные методы усиления железобетонных конструкций — металлические обоймы, подведение разгрузочных балок и наращивание сечения бетоном — увеличивают собственный вес перекрытий, скрадывают полезную высоту помещений и требуют проведения огневых сварочных работ. Системы внешнего армирования (СВА) на основе углеродных композитов (углеволокно, углеродные ламели и сетки) позволяют увеличить несущую способность изгибаемых и сжатых элементов на 30–80% без увеличения сечения и массы конструкции.

Однако надежность композитного усиления на 100% зависит от совместной работы углеволокна с бетоном. Углеродная лента с пределом прочности на растяжение свыше 3500–4500 МПа оказывается бесполезной, если поверхностный слой бетона отслоится при нагрузке 0,5 МПа. В соответствии с СП 164.1325800.2014 и СП 63.13330.2018, проектирование усиления композитами требует строгого входного инструментального контроля прочности и адгезии основания. В этом материале разобран практический расчет усиления: критерии пригодности бетона, входной контроль приборами отрыва, формулы расчета по пределу отслаивания и правила анкеровки холстов.

1. Нормативная база композитного усиления

Проектирование и контроль качества усиления конструкций композитными материалами опираются на стандарты:

СП 164.1325800.2014 «Усиление железобетонных конструкций композитными материалами. Правила проектирования».
СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения».
ГОСТ 32499-2013 «Материалы композитные. Метод испытания прочности сцепления слоев на отрыв».
ГОСТ 22690-2015 «Бетоны. Определение прочности механическими методами неразрушающего контроля».
СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты» (огнезащита композитов).

2. Входной контроль бетонного основания: требования СП 164

Перед разработкой проекта усиления и монтажом углеродных холстов обследователи обязаны проверить бетон усиливаемой конструкции на соответствие минимальным физико-механическим критериям:

Нормативные ограничения СП 164.1325800:

Класс бетона по прочности на сжатие: не ниже В15 (для ответственных балок и ригелей рекомендуется не ниже В20).
Прочность бетона на осевое растяжение ($R_{bt}$): не менее 1,5 МПа.
Прочность сцепления поверхностного слоя бетона на прямой нормальный отрыв (адгезия): не менее 1,5 МПа (согласно п. 5.1.4 СП 164). При прочности на отрыв менее 1,0 МПа применение наклейки углеволокна прямо запрещено нормативом, так как произойдет отрыв по телу слабого бетона.

Для арбитражного подтверждения фактического класса прочности бетона усиливаемых конструкций экспертные лаборатории используют прямой метод отрыва со скалыванием по ГОСТ 22690-2015, выполняемый с помощью прибора прочности бетона ПОС-50МГ4 «Скол» производства СКБ «Стройприбор». Прибор вырывает анкер на нормативной глубине 48 мм, гарантируя достоверную оценку прочности тела бетона без высверливания ослабляющих кернов.

Для контроля прочности поверхностного слоя и адгезии эпоксидного праймера применяют измерители адгезии ПСО-10МГ4, отрывающие приклеенные стальные круглые штампы диаметром 50 мм с фиксацией характера разрушения (когезионный отрыв по бетону или адгезионный по клею).

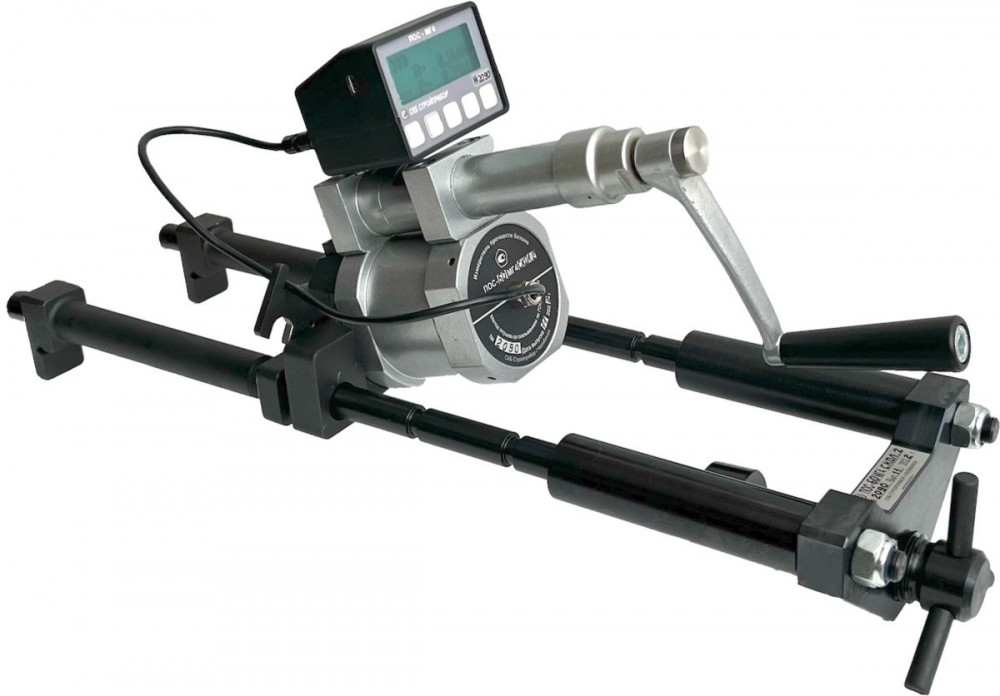

Прибор прочности бетона методом отрыва со скалыванием ПОС-50МГ4 Скол — Прибор ПОС-50МГ4 «Скол» для арбитражного входного контроля фактического класса бетона усиливаемых конструкций по ГОСТ 22690-2015

3. Физика разрушения: почему углеволокно не работает на 100% прочности

В паспорте на углеродную ткань указана прочность на разрыв волокна $R_{f} = 4000\dots 4900\text{ МПа}$ и относительное удлинение при разрыве $\varepsilon_{fu} = 1{,}5\dots 1{,}8\%$.

Однако в реальной железобетонной балке углеволокно разрушается вовсе не от разрыва нитей! Разрушение происходит значительно раньше — из-за преждевременного отслаивания углеродного холста от бетона (Debonding failure), которое начинается в зоне нормальных или наклонных трещин.

Поэтому в расчетных формулах СП 164.1325800 расчетное сопротивление композита R_fb ограничивается не пределом прочности нити, а предельно допустимыми деформациями сцепления ε_fb:

εfb = ψf · εfu ≤ 0,006…0,008

где ψ_f — коэффициент условий работы композита (обычно 0,4–0,6), учитывающий жесткость холста и прочность бетона на растяжение; расчетные деформации углеволокна редко превышают 0,6–0,8% (вдвое меньше предельного разрыва)

4. Расчет изгибаемого железобетонного элемента, усиленного по растянутой зоне

Рассмотрим усиление монолитного ригеля или плиты перекрытия углеродной лентой, наклеенной на нижнюю грань в пролете:

Расчетная формула несущей способности по изгибающему моменту (СП 164.1325800):

Mult ≤ Rb · b · x · (h0 − 0,5x) + Rsc · A’s · (h0 − a’)

где высота сжатой зоны бетона x определяется из общего уравнения равновесия продольных сил с учетом углеволокна

Уравнение проекций сил на продольную ось балки:

$$R_b \cdot b \cdot x = R_s \cdot A_s + \sigma_{fb} \cdot A_f — R_{sc} \cdot A’_s$$

где:

$A_f = n \cdot t_f \cdot b_f$ — площадь поперечного сечения наклеенного композита ($n$ — число слоев, $t_f$ — толщина сухого слоя ткани, $b_f$ — ширина холста);
$\sigma_{fb} = E_f \cdot \varepsilon_{fb}$ — напряжение в композитной ленте на уровне растянутой грани;
$R_s, A_s$ — расчетное сопротивление и площадь существующей стальной растянутой арматуры.

Таким образом, наклеенное углеволокно работает параллельно со стальной арматурой, напрямую компенсируя недостающую площадь стали при возросших эксплуатационных нагрузках.

5. Анкеровка холстов и предотвращение отрыва на опорах

Вторая критическая зона — обрыв углеродной ленты у опор балки. В точке окончания холста возникает резкий скачок касательных напряжений в клеевом слое, провоцирующий отслаивание с вырывом клина бетона.

Правила анкеровки композитных элементов:

Длина заведения за теоретическую точку обрыва: продольный холст должен быть заведен за пределы расчетного сечения на длину анкеровки $l_{an} \ge 200\dots 300\text{ мм}$.
Устройство П-образных поперечных хомутов: концы продольных углеродных лент у опор в обязательном порядке фиксируются П-образными поперечными углеродными хомутами или стальными прижимными пластинами на химических анкерах.
Поперечные П-образные хомуты одновременно работают как внешняя поперечная арматура, увеличивая несущую способность балки по наклонной полосе на действие поперечной силы $Q$.

6. Огнезащита и температурные ограничения эпоксидных смол

Главное эксплуатационное ограничение систем внешнего армирования углеволокном — низкая термостойкость полимерных связующих (эпоксидных клеев):

Температура стеклования ($T_g$) большинства строительных эпоксидных компаундов составляет всего $+55\dots+75^\circ\text{C}$.
При нагреве конструкции выше этой температуры эпоксидный клей размягчается, сцепление с бетоном падает до нуля, и композитное усиление полностью выключается из работы.

Поэтому согласно СП 2.13130.2020 усиленные композитами конструкции в зданиях с нормируемой степенью огнестойкости в обязательном порядке защищаются огнезащитными плитами (Promat, кальций-силикатные плиты толщиной 20–40 мм) либо тяжелыми штукатурными системами по стальной сетке.

Чек-лист инженера при контроле монтажа углеволокна:

☐ Выполнен замер прочности бетона методом отрыва со скалыванием прибором ПОС-50МГ4 (класс не ниже В15).
☐ Проведена адгезиметрия поверхностного слоя бетона штампами (прочность на отрыв $\ge 1{,}5$ МПа).
☐ Бетонная поверхность обеспылена, зашлифована от цементного молочка, скруглены углы балок ($R \ge 20$ мм).
☐ Влажность бетона перед нанесением эпоксидного праймера не превышает 4%.
☐ Углеродная ткань прикатана игольчатым валиком без складок, пузырей воздуха и перекоса нитей.
☐ Установлены концевые фиксирующие П-образные хомуты у опорных зон.
☐ Смонтирована проектная огнезащита (при наличии нормативных требований по R45–R150).
