Метод отрыва со скалыванием — наиболее точный и юридически значимый метод неразрушающего контроля прочности бетона на сжатие в монолитных и сборных железобетонных конструкциях. В отличие от косвенных методов поверхностного слоя (упругий отскок, ударный импульс, ультразвук), метод отрыва со скалыванием производит локальное механическое разрушение репрезентативного объема бетона на глубине до 48 мм, полностью исключая искажающее влияние карбонизации, заглаживания поверхности затирочными машинами или поверхностного пересушивания монолита.
В соответствии с ГОСТ 18105-2018 (п. 5.4, 5.5) и ГОСТ 22690-2015, метод отрыва со скалыванием с анкером глубиной заделки 48 мм является прямым арбитражным методом, результаты которого принимаются без предварительного построения градуировочных зависимостей. Именно по результатам отрыва со скалыванием органы государственного строительного надзора (ГАСН) и службы строительного контроля заказчика согласовывают распалубку перекрытий, передачу предварительного напряжения на бетон и ввод зданий в эксплуатацию. В данном руководстве подробно разобран физический механизм разрушения, расчетная формула по ГОСТ 22690, учет параметров конуса вырыва и полевая методика работы с измерителями серии ПОС-50МГ4 / ПОС-60МГ4 «Скол».
1. Нормативная база: почему отрыв со скалыванием является эталоном
Юридическая сила и нормативный статус метода определяются следующими документами:
- ГОСТ 22690-2015 «Бетоны. Определение прочности механическими методами неразрушающего контроля» — основной стандарт, устанавливающий типы анкерных устройств (тип I, II, III), форму конуса вырыва, правила бурения шпуров и расчетные формулы.
- ГОСТ 18105-2018 «Бетоны. Правила контроля и оценки прочности» — жестко регламентирует правила приемки монолита: при использовании косвенных методов (склерометры ИПС, ультразвуковые приборы УКС) обязательна привязка градуировок к испытаниям кернов или отрыву со скалыванием. При этом метод отрыва со скалыванием допускается использовать самостоятельно для прямой оценки класса бетона В.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (п. 5.4) — регламентирует контроль распалубочной и проектной прочности монолитных каркасов.
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — арбитражный метод при выявлении дефектов и трещин в несущих элементах.
Классификация стандартных анкерных устройств по ГОСТ 22690:
| Тип анкера | Глубина заделки h, мм | Диаметр шпура d, мм | Диапазон контролируемой прочности, МПа | Статус по ГОСТ 18105 |
|---|---|---|---|---|
| Тип I (Эталонный) | 48 ± 1 | 24 | от 5 до 100 МПа (классы B3.5–B80) | Прямой арбитражный метод без градуировки. |
| Тип II | 35 ± 1 | 16 | от 5 до 70 МПа (классы B3.5–B50) | Требует базовой градуировки прибора. |
| Тип III | 30 ± 1 | 16 | от 5 до 50 МПа (тонкостенные конструкции) | Требует базовой градуировки прибора. |
2. Физика разрушения и расчетная формула прочности бетона
Метод основан на вырыве конуса бетона, вершина которого совпадает с клиновой головкой анкера, а образующие распространяются к свободной поверхности под углом 35–45°. Разрушение происходит по сложному напряженному состоянию «растяжение со сдвигом», которое напрямую коррелирует с пределом прочности бетона на осевое сжатие R.
Прочность бетона на сжатие R (МПа) рассчитывается по базовой формуле ГОСТ 22690-2015:
Учет фактической глубины вырыва hф:
После завершения испытания образовавшаяся лунка очищается от пыли, и с помощью штангенциркуля или глубиномера измеряется фактическая глубина вырыва hф. Если hф отличается от номинальной глубины h (48, 35 или 30 мм) более чем на ±1,0 мм, вводится обязательная геометрическая поправка:
Браковочный критерий испытания: если при вырыве произошло проскальзывание анкера без образования конуса бетона (срез лепестков или разрушение шпура), результат аннулируется, а испытание повторяется на смежном участке.

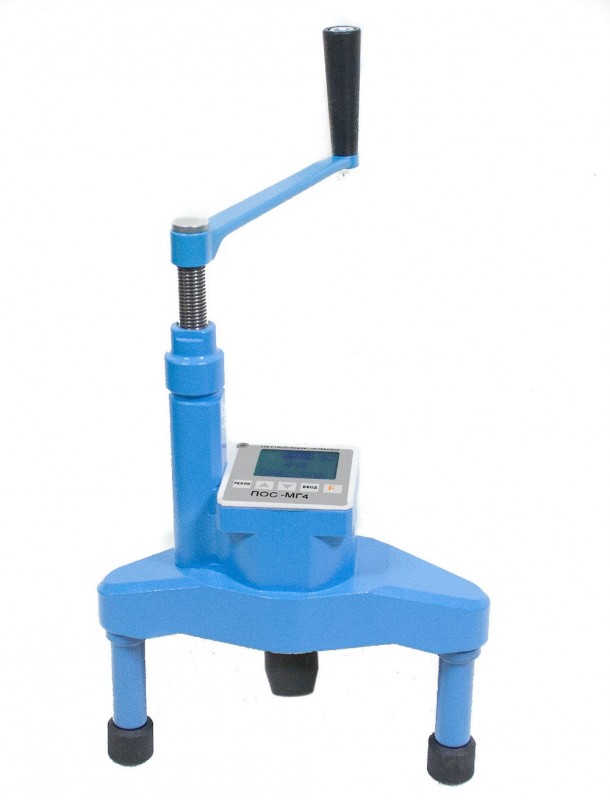

3. Аппаратурный комплекс ПОС-60МГ4 «Скол» СКБ «Стройприбор»

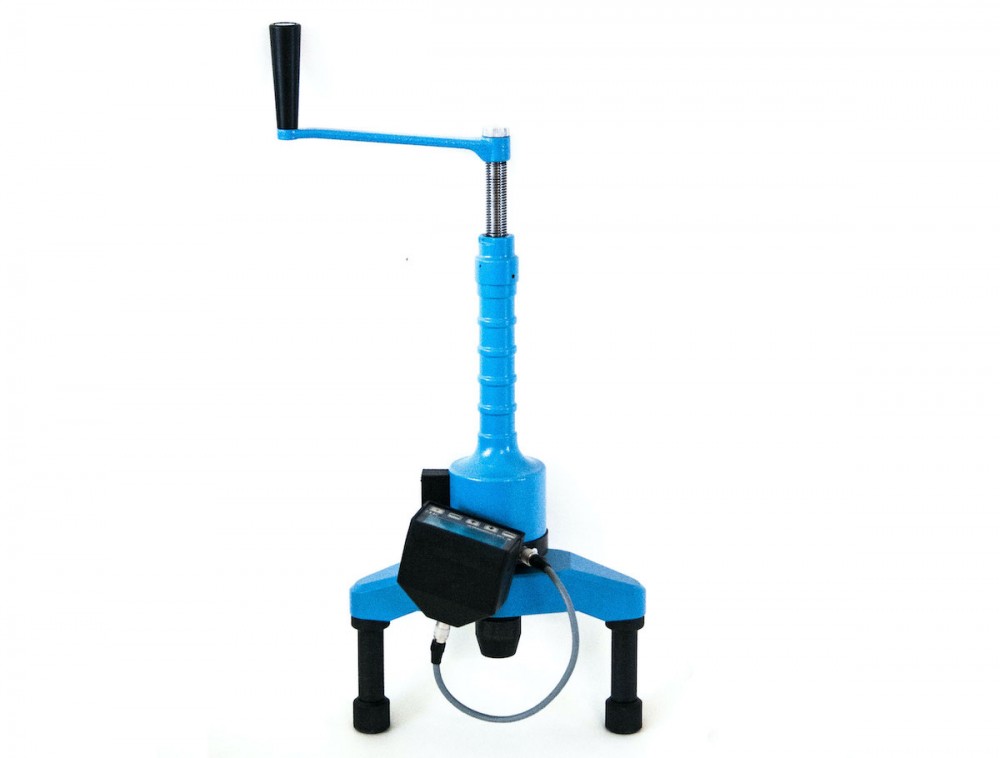

Для реализации прямого метода отрыва со скалыванием в полевых и лабораторных условиях СКБ «Стройприбор» выпускает специализированные комплексы — измерители прочности бетона ПОС-50МГ4 и ПОС-60МГ4.СКОЛ (Госреестр СИ РФ № 39434-08).
Технические характеристики прибора ПОС-60МГ4.СКОЛ:
| Технический параметр | Значение для ПОС-60МГ4.СКОЛ |
|---|---|
| Диапазон измерения силы вырыва | от 5 до 60 кН (модели ПОС-100 — до 100 кН) |
| Диапазон определения прочности бетона | от 5,0 до 100,0 МПа (классы от B3.5 до B80) |
| Предел допускаемой относительной погрешности силы | не более ±1,5% |
| Типы применяемых анкеров | Тип I (h=48 мм, d=24 мм), Тип II (h=35 мм, d=16 мм), скол ребра |
| Ход штока гидроцилиндра | 10 мм |
| Энергонезависимая память | до 1000 протоколов испытаний с датой и временем |
4. Полевой регламент испытания: пошаговая методика
Для обеспечения достоверности и соблюдения требований техники безопасности операторы испытательной лаборатории выполняют контроль в следующем порядке:
Шаг 1: Локация арматуры
Установка анкера в зону расположения арматурных стержней приводит к искажению конуса вырыва или заклиниванию бура. Перед бурением обязательна проверка участка магнитным измерителем защитного слоя бетона (например, прибором ИПА-МГ4). Ось анкера должна отстоять от арматурного стержня не менее чем на глубину заделки h (не ближе 50 мм).
Шаг 2: Бурение шпура и обеспыливание
- Перфоратором с алмазной коронкой или буром диаметром 24 мм (для анкера типа I) бурится шпур строго перпендикулярно поверхности бетона на глубину 55–60 мм (с запасом 10 мм на оседание шлама).
- Шпур тщательно обеспыливается продувкой резиновой грушей или строительным пылесосом. Наличие буровой муки на дне препятствует правильной посадке анкера!

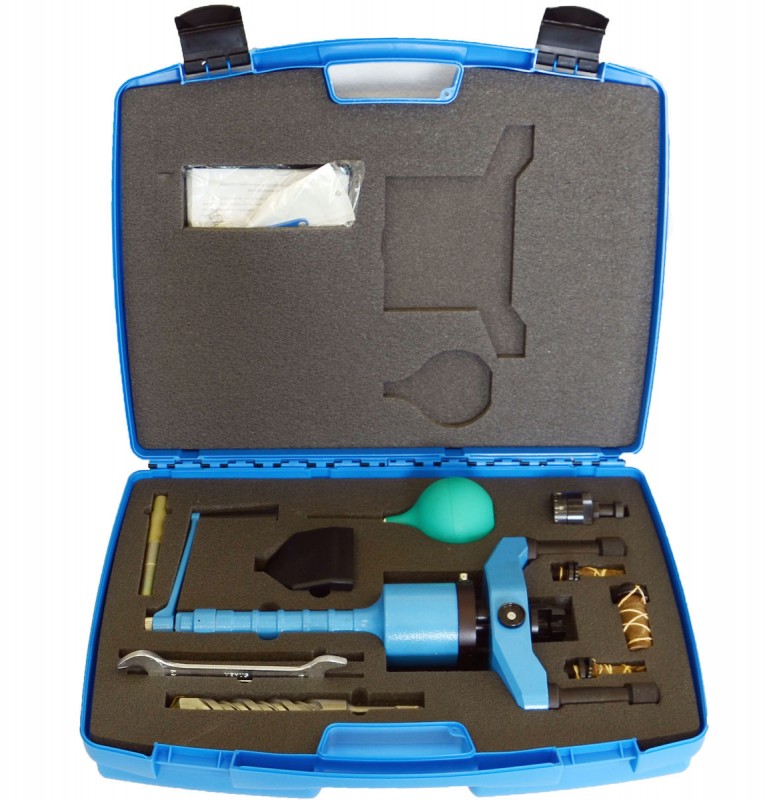

Шаг 3: Монтаж анкерного устройства
В шпур устанавливается трехлепестковый сегментный анкер с конусной тягой. С помощью специального шлямбура и легких ударов молотка сегменты расклиниваются в бетоне. Затягивается гайка предварительного натяжения.

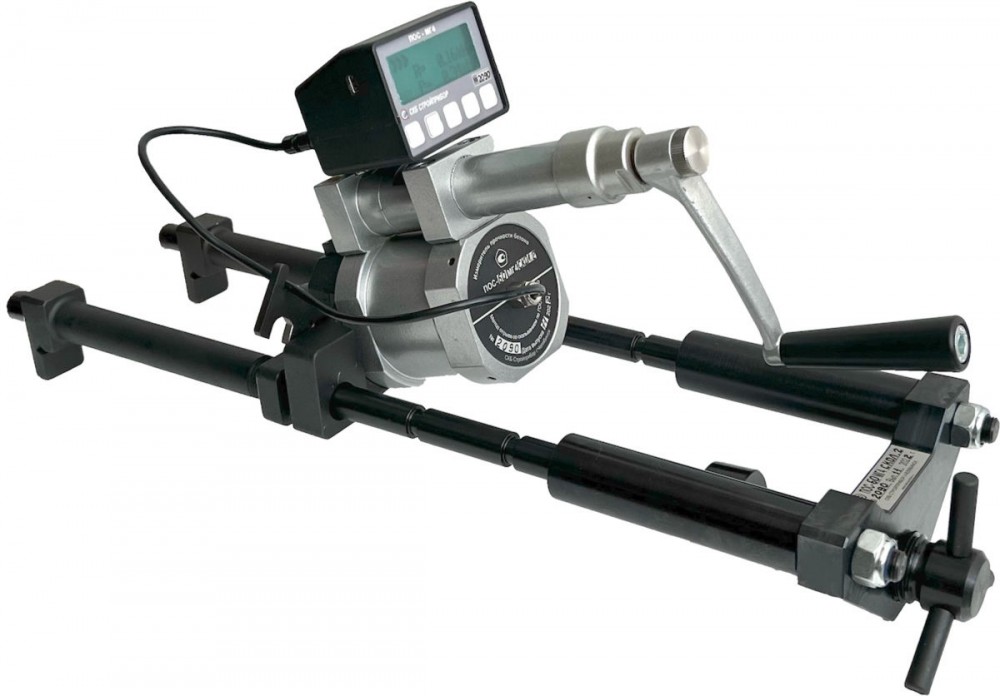

Шаг 4: Нагружение гидроприводом
- На поверхность бетона устанавливается силовой гидроцилиндр прибора ПОС-60МГ4 «Скол». Опорные стойки выставляются так, чтобы они находились за пределами ожидаемой линии конуса вырыва (расстояние от оси анкера до стоек не менее 1,5·h).
- Винтом сочленения тяга соединяется со штоком гидроцилиндра. На электронном блоке нажимается клавиша «СБРОС НУЛЯ».
- Вращением рукоятки винтового насоса оператор плавно нагнетает давление со скоростью нагружения 1,5–3,0 кН/с до момента хрупкого скола бетона.
- Прибор фиксирует пиковое разрушающее усилие P, автоматически пересчитывает его в прочность в МПа и сохраняет результат в архив.
5. Сравнение методов неразрушающего контроля монолитного бетона
| Критерий оценки | Отрыв со скалыванием (ПОС-60МГ4) | Выбуривание кернов (ГОСТ 28570) | Упругий отскок (ИПС-МГ4) |
|---|---|---|---|
| Статус по ГОСТ 18105 | Прямой арбитражный метод. | Прямой эталонный лабораторный метод. | Косвенный (только при наличии градуировки). |
| Трудоемкость испытания | 10–15 минут на одну точку (сверление + вырыв). | Высокая (бурение с водой, торцовка, сушка, пресс). | 1–2 минуты (мгновенный удар бойка). |
| Повреждение монолита | Локальная воронка глубиной 48 мм, легко заделывается ремсоставом. | Сквозное цилиндрическое отверстие диаметром 70–100 мм, ослабляющее сечение. | Полное отсутствие повреждений (микрослед бойка). |
| Влияние карбонизации | Отсутствует (конус разрушается на глубине до 48 мм). | Отсутствует. | Критическое завышение прочности на 30–50%. |
6. Чек-лист приемки монолитных конструкций для технадзора
- Проверить наличие действующей поверки на прибор ПОС-60МГ4 «Скол» во ФГИС «АРШИН».
- Убедиться, что перед бурением проведено сканирование арматуры, и шпур находится вне зоны расположения рабочих стержней.
- Проконтролировать перпендикулярность шпура и полноту очистки от бурового шлама.
- Замерить фактическую глубину образовавшегося конуса вырыва hф штангенциркулем и убедиться в отсутствии среза лепестков анкера.
- Принять результаты испытаний с оформлением акта промежуточной приемки ответственных конструкций (АООК) по форме РД 11-02-2006.
