Требуемую толщину защитного слоя бетона определяют по проекту с учетом назначения арматуры, конструкции и условий эксплуатации. Одного универсального значения для любой стены, плиты или фундамента нет. При проверке готовой конструкции сначала устанавливают проектное требование, затем сравнивают с ним результаты измерений и допустимые отклонения.
Здесь разобраны выбор требования и оценка выявленного отклонения. Порядок поиска стержней, работы с измерителем и оформления замеров приведен отдельно: «Как измерить защитный слой бетона и составить протокол».
Что называют защитным слоем
Защитный слой — расстояние от поверхности бетона до ближайшей поверхности соответствующего арматурного стержня. Это расстояние не следует путать с глубиной расположения его оси. При сравнении с чертежом нужно понимать, к какой арматуре отнесен размер: рабочему стержню, хомуту или наружной сетке.
Штукатурка, облицовка и выравнивающий состав могут увеличивать расстояние от датчика до металла. Если прибор стоит на отделке, его показание нельзя автоматически считать толщиной бетонного слоя. Толщину покрытия уточняют и учитывают в принятой методике.
Какие документы решают разные задачи
| Задача | Исходные документы | Что требуется получить |
|---|---|---|
| Определить требуемую толщину | Рабочие чертежи, СП 63.13330.2018, требования защиты от коррозии и огнестойкости | Размер для конкретного элемента и конкретной арматуры |
| Проверить исполнение при строительстве | Проект, исполнительные документы, применимые требования СП 70.13330 | Сопоставление фактических значений с проектом и допусками |
| Измерить положение стальной арматуры | ГОСТ 22904-93 и руководство применяемого измерителя | Результаты контроля с учетом условий и ограничений метода |
| Оценить существующую конструкцию | Задание на обследование, ГОСТ 31937-2024, данные осмотра и расчетов | Обоснованный вывод о состоянии и необходимых мероприятиях |
Нормативные требования применяют в редакции и объеме, относящихся к объекту. Для старого здания важно установить время строительства, проектные решения и последующие изменения условий эксплуатации. Таблица из общего справочника не заменяет эту проверку.
От чего зависит требуемая толщина
Раздел 10.3 СП 63.13330.2018 связывает назначение защитного слоя с ролью и видом арматуры, диаметром стержней, типом конструкции и условиями эксплуатации. Дополнительно учитывают требования защиты от коррозии. При наличии специальных условий проверяют соответствующие проектные решения.
- Среда. Закрытое сухое помещение, наружная поверхность и контакт с грунтом требуют разных условий защиты.
- Конструкция. Для плиты, балки и фундамента проверяют соответствующие требования, а не выбирают одну строку на весь объект.
- Расположение стержня. Важно различать наружный хомут и рабочую продольную арматуру.
- Дополнительная защита. Ее наличие и применимость должны подтверждаться проектом.
Как оценивать недостаточный и избыточный слой
Недостаточный слой может снижать защиту стали от воздействия среды. Но вывод зависит от распространенности отклонения, состояния бетона, признаков коррозии и условий эксплуатации. Одна малая величина требует проверки, а не автоматического назначения категории состояния всему зданию.
Увеличенный слой тоже нужно анализировать. В изгибаемом элементе изменение положения рабочей арматуры влияет на геометрию расчетного сечения. Процент снижения несущей способности нельзя назначить универсально: его определяют расчетом с учетом фактических размеров, армирования и нагрузок.
Усреднение не должно скрывать локальные проблемы. Если большинство значений близко к проекту, но есть зона оголения стержней или выраженной коррозии, ее выделяют отдельно и обследуют адресно.
Что делать после выявления отклонения
- Проверить привязку точки, состояние поверхности, выбранный диаметр и влияние соседних стержней.
- Повторить измерение и сопоставить его с соседними участками.
- Уточнить проектное положение именно той арматуры, которую обнаружил прибор.
- При неоднозначных результатах назначить дополнительную проверку, а при необходимости согласовать локальное вскрытие.
- Передать подтвержденные данные специалисту, который оценивает влияние дефекта и разрабатывает решение.
В заключении полезно показать цепочку: проектное требование → метод измерения → фактические значения → оценка → мероприятие. Формулировка «не соответствует норме» без указания нормы, точки и результата не позволяет проверить вывод.
Как выбрать средство контроля

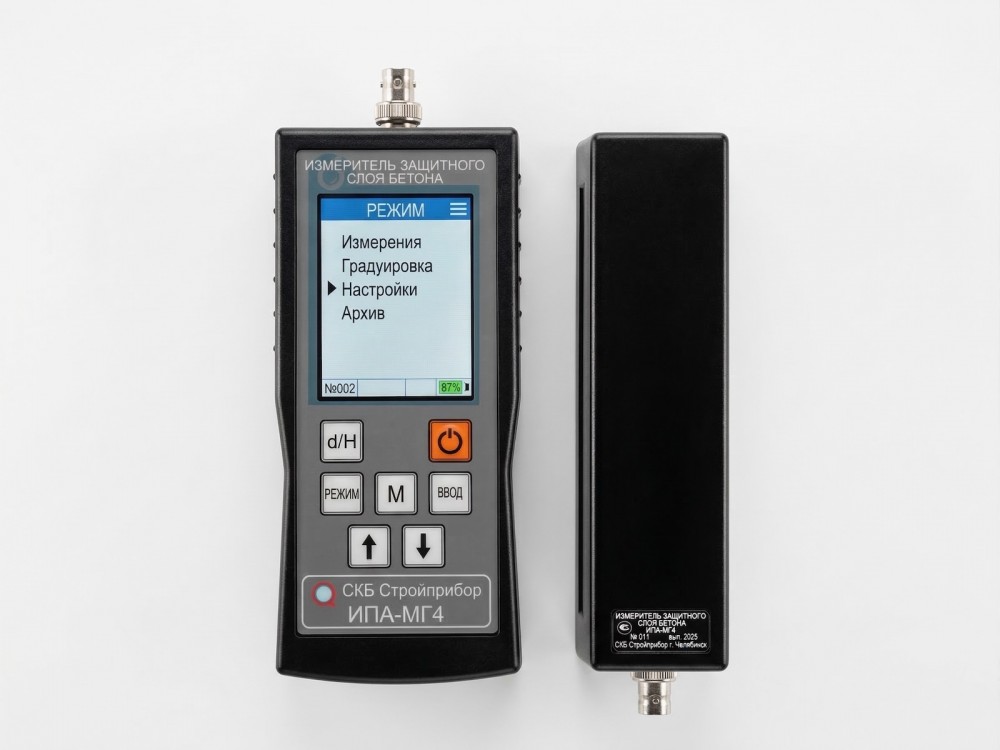

Для стальной арматуры используют магнитные измерители. При выборе проверяют рабочий диапазон, доступные режимы, требования к диаметру стержня и ограничения при густом армировании. Например, назначение и порядок работы ИПА-МГ4 приведены в документации производителя. Конкретные характеристики следует брать для выбранной модификации и комплектации.
Частые вопросы о требованиях
Можно ли принять одинаковый защитный слой для всего здания?
Только если это подтверждено проектом для рассматриваемых элементов и условий. Рабочую арматуру разных конструкций нужно проверять по соответствующим решениям.
Означает ли малый слой, что конструкция аварийная?
Такой вывод по одному параметру не делают. Требуется оценить характер и влияние повреждений, условия работы и при необходимости выполнить расчеты.
Допустимо ли просто нанести ремонтный состав?
Состав и технология ремонта должны соответствовать установленной причине и состоянию основания. Нанесение покрытия само по себе не исправляет неверное положение рабочей арматуры.
Для нормативной проверки используйте текст СП 63.13330.2018 и проектную документацию. Для выполнения замеров перейдите к полевой методике и форме протокола.
