Толщина защитного слоя бетона — критически важный параметр железобетонных конструкций, обеспечивающий совместную работу арматуры с бетоном, огнестойкость и защиту стали от коррозии. Недопустимое снижение защитного слоя (менее проектных значений по СП 63.13330.2018) приводит к ускоренной коррозии арматурного каркаса и разрушению бетона. Контроль параметров армирования неразрушающим магнитным методом регламентирован ГОСТ 22904-93.

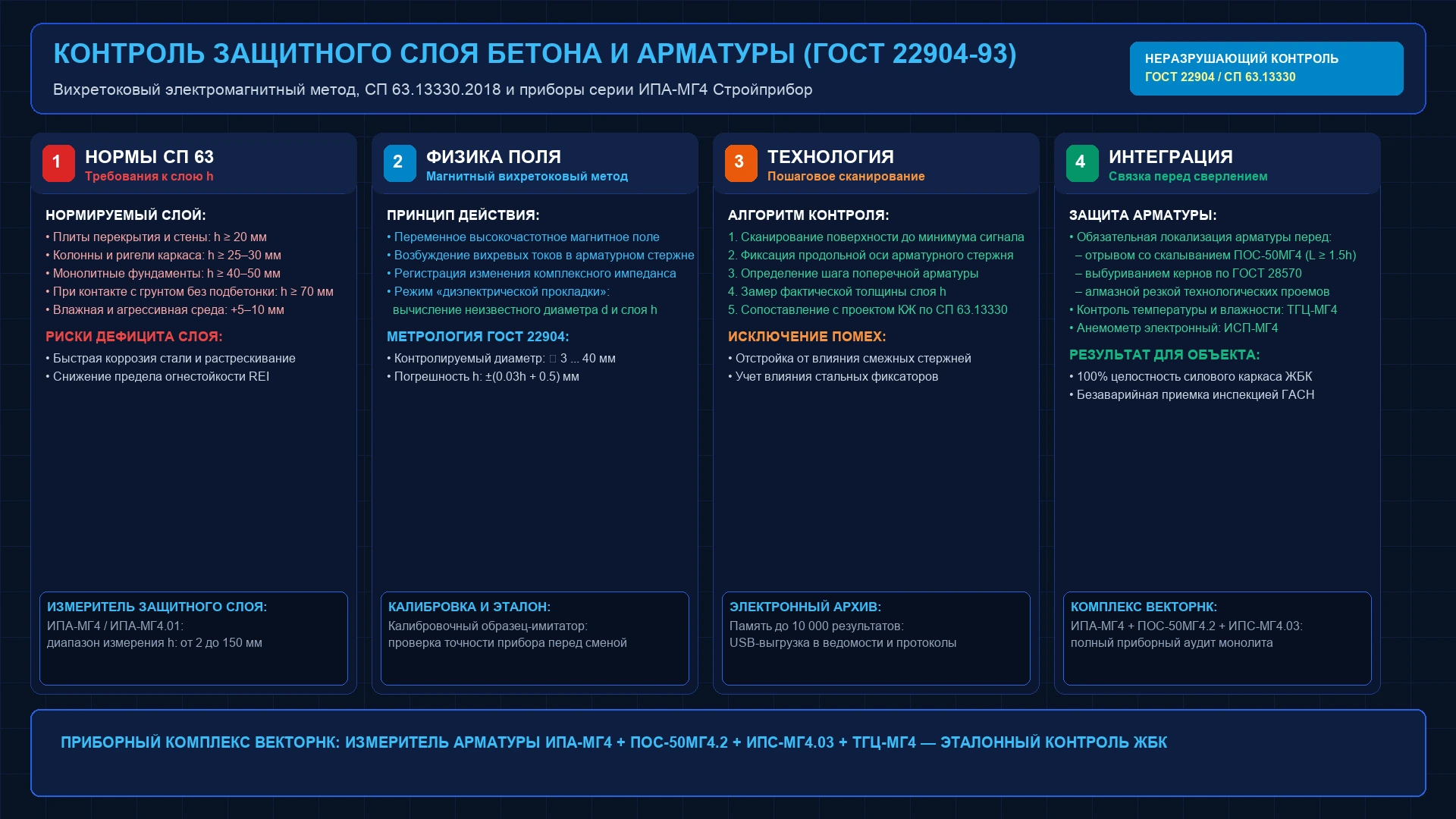

1. Физический принцип магнитного метода
Прибор генерирует переменное электромагнитное поле высокой частоты. При приближении датчика к ферромагнитному объекту (стальному арматурному стержню) в металле наводятся вихревые токи, изменяющие комплексное сопротивление катушки датчика. Величина изменения амплитуды и фазы сигнала прямо пропорциональна расстоянию до стержня (толщине защитного слоя $h$) и его диаметру $d$.
2. Сравнение возможностей приборов ИПА-МГ4 и Поиск-2.6
| Технический параметр | ИПА-МГ4 / ИПА-МГ4.01 (СКБ Стройприбор) | Поиск-2.6 (Интерприбор) |
|---|---|---|
| Диапазон измерения защитного слоя ($h$) | 2 … 150 мм | 2 … 140 мм |
| Диапазон контролируемых диаметров ($d$) | ∅ 3 … 40 мм | ∅ 3 … 40 мм |
| Погрешность измерения $h$ | ± (0.03·h + 0.5) мм | ± (0.05·h + 0.5) мм |
| Режим неизвестного диаметра стержня | Есть (метод диэлектрической прокладки) | Есть |
| Память и связь с ПК | До 10 000 измерений, USB-порт | До 5 000 измерений, USB |
3. Технология обследования и оформление протокола
Перед началом испытаний методом сканирования определяют ориентацию арматурных стержней (продольная / поперечная) и шаг армирования. Затем в точках минимального расстояния датчик фиксирует точную толщину защитного слоя. Полученные данные сравниваются с проектными требованиями по СП 63.13330.2018 и оформляются в виде протокола испытаний с привязкой к осям конструкций.
4. Часто задаваемые вопросы (FAQ)
1. Можно ли определить диаметр арматуры, если он неизвестен?
Да. Приборы ИПА-МГ4 и Поиск-2.6 поддерживают режим двух параллельных замеров с использованием диэлектрической прокладки нормированной толщины, вычисляя диаметр и защитный слой расчетным путем.
2. Влияет ли композитная арматура на показания прибора?
Стеклопластиковая и базальтовая арматура являются немагнитными диэлектриками. Магнитные приборы не обнаруживают неметаллическую арматуру — для нее требуется применение георадаров или локального вскрытия.
