Реконструкция существующих зданий и сооружений — будь то надстройка дополнительных этажей, устройство эксплуатируемой мансарды, пробивка новых проемов в несущих монолитных стенах, замена перекрытий или перепрофилирование объекта под тяжелое производственное оборудование — несет в себе колоссальные риски для механической безопасности объекта. В соответствии со статьей 48 Градостроительного кодекса РФ и актуальным стандартом ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния», разработка проектной документации на реконструкцию категорически не допускается без предварительного комплексного инженерно-технического обследования несущих конструкций и грунтов основания. Только инструментальный аудит с определением фактической прочности материалов, реального армирования и выполнением проверочных расчетов в программных комплексах (SCAD, ЛИРА-САПР) позволяет проектировщикам раздела КР (конструктивные решения) гарантировать безаварийность реконструкции и успешно пройти государственную или негосударственную экспертизу.

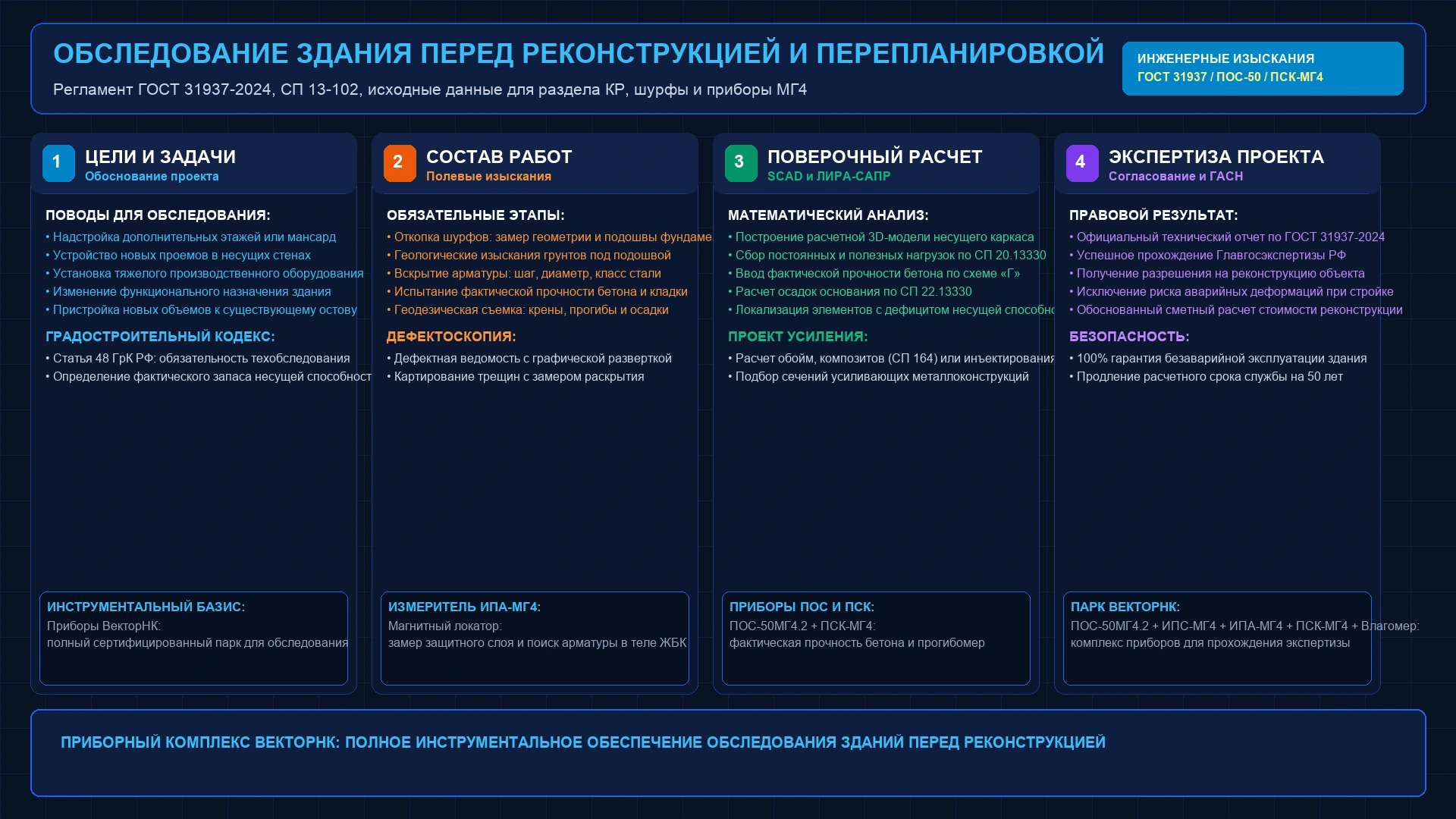

1. Законодательные требования: статья 48 ГрК РФ и ГОСТ 31937-2024
В соответствии с п. 14 ст. 1 Градостроительного кодекса РФ, реконструкция — это изменение параметров объекта капитального строительства, его частей (высоты, количества этажей, площади, объема), в том числе надстройка, перестройка, расширение объекта, а также замена и (или) восстановление несущих строительных конструкций.
Законодательный регламент подготовки к реконструкции включает:
- Часть 6 статьи 48 ГрК РФ: Подготовка проектной документации осуществляется на основании результатов инженерных изысканий и технического обследования существующих строительных конструкций. Проектирование без отчета обследования влечет отказ в выдаче разрешения на строительство органом архитектурно-строительного надзора;
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — регламентирует двухэтапный порядок обследования (предварительное визуальное и детальное инструментальное) с обязательным составлением дефектных ведомостей и присвоением категории технического состояния;
- СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений» — определяет методику отбора образцов, число испытаний и правила проверочных расчетов;
- Постановление Правительства РФ № 87 — определяет состав разделов проектной документации, где результаты обследования ложатся в основу подраздела «Конструктивные и объемно-планировочные решения» (КР).
2. Какие исходные данные требуются инженеру-проектировщику раздела КР
Архивные рабочие чертежи советского или даже недавнего периода часто утрачены, либо фактическое строительство выполнялось с серьезными отступлениями от проекта. Конструктор не может заложить в расчетную схему проектные марки бетона и арматуры «по памяти» или со слов заказчика.
Для создания расчетной математической 3D-модели здания проектировщику необходим исчерпывающий перечень фактических физико-механических параметров:
| Конструктивный узел | Фактические исходные данные для расчета | Применяемое оборудование |
|---|---|---|
| Фундаменты и основание | Глубина заложения подошвы, ширина подошвы ($b$), форма фундамента, прочность бетона подошвы, физико-механические характеристики грунтов ($E$, $c$, $\varphi$), уровень грунтовых вод | Откопка шурфов, буровые установки, склерометр ИПС-МГ4.03, пресс ПГМ-100МГ4 |
| Колонны, пилоны, стены | Фактический класс бетона по прочности на сжатие ($B$), диаметр и класс продольной и поперечной арматуры, шаг хомутов, глубина защитного слоя, отклонение от вертикали | Прибор отрыва ПОС-50МГ4.2, локатор арматуры ИПА-МГ4, электронный тахеометр |
| Перекрытия и ригели | Толщина плиты, схема раскладки нижней и верхней арматуры в пролете и над опорами, фактический прогиб ($f$), ширина раскрытия трещин ($a_{crc}$), прочность бетона | Прогибомер ПСК-МГ4, микроскоп МПБ-3, ПОС-50МГ4.2, ультразвуковой прибор УКС-МГ4 |
| Металлические фермы и связи | Фактические профили проката (уголки, швеллеры, двутавры), остаточная толщина полок и стенок с учетом коррозии, класс стали, качество сварных и болтовых узлов | УЗ-толщиномер металла, твердомер, штангенциркули, шаблон Красовского |
| Кирпичная кладка | Марка кирпича по прочности, марка кладочного раствора, сплошность кладки, глубина замачивания и высолы, трещины осадочного характера | Прибор испытания раствора, склерометры, Влагомер-МГ4Б |
3. Полевой этап: шурфы фундаментов, геология и отбор кернов
Полевой этап обследования начинается с фундамента — ключевой конструкции, воспринимающей все будущие надстройки:
- Откопка контрольных шурфов по СП 22.13330: Шурфы глубиной до подошвы фундамента (обычно $1.5\dots 3.5$ м) отрываются ручным способом в наиболее нагруженных зонах здания, в местах сопряжения пристроек и в зонах раскрытия осадочных трещин. Эксперт фиксирует фактические геометрические размеры ступеней, тип опирания (ленточный, столбчатый, свайный ростверк), состояние гидроизоляции и наличие разрушений бетона от грунтовых вод;
- Инженерно-геологические изыскания: Непосредственно со дна шурфа отбираются пробы грунта ненарушенной структуры (монолиты) для лабораторного определения модуля деформации $E$, угла внутреннего трения $\varphi$ и сцепления $c$. Проводится статическое или динамическое зондирование грунта;
- Алмазное бурение кернов (ГОСТ 28570-2019): Из монолитных конструкций фундамента и перекрытий алмазными коронками выбуриваются цилиндрические образцы диаметром $50\dots 100$ мм для прямого лабораторного испытания на гидравлических прессах ПГМ-100МГ4.
4. Инструментальная дефектоскопия конструкций: приборы ИПА-МГ4, ПОС-50МГ4.2 и ПСК-МГ4
Неразрушающий контроль конструкций здания перед реконструкцией выполняется приборами завода СКБ «Стройприбор», обеспечивающими максимальную точность измерений и занесение результатов во ФГИС «АРШИН»:
Инструментальный регламент дефектоскопии ЖБК:
-
Определение фактической прочности бетона монолита по ГОСТ 18105-2018:
В соответствии со Схемой «Г» (контроль без предварительно построенных градуировочных зависимостей), применяется прямой эталонный метод отрыва со скалыванием прибором ПОС-50МГ4.2 «Скол». Прибор вычисляет предел прочности бетона на сжатие в МПа с фиксацией пикового усилия вырыва анкера. Для сплошного экспресс-контроля однородности прочности по осям используется склерометр ИПС-МГ4.03 с памятью на 15 000 измерений. -
Магнитная локация арматурного каркаса по ГОСТ 22904-93:
Прибором ИПА-МГ4 проводится сплошное бесконтактное сканирование колонн, балок и перекрытий. Прибор с высокой точностью определяет глубину залегания защитного слоя бетона (до 150 мм), раскладку рабочих стержней, шаг поперечных хомутов и ориентировочный диаметр арматуры, что позволяет свести вскрытия бетона к абсолютному минимуму. -
Высокоточное измерение существующих прогибов и кривизны:
Стрела прогиба плит перекрытий замеряется электронным микропроцессорным прогибомером ПСК-МГ4 с дискретностью $0.01$ мм. Превышение прогиба относительно норм СП 20.13330 указывает на дефицит изгибной жесткости сечения. -
Ультразвуковая дефектоскопия внутренней структуры:
Поиск скрытых внутренних каверн, расслоений бетона и трещин выполняется ультразвуковым прибором УКС-МГ4 по ГОСТ 17624-2021 методом сквозного или поверхностного прозвучивания.
5. Поверочные расчеты в SCAD / ЛИРА-САПР и оценка запаса несущей способности
По завершении полевых испытаний данные передаются в расчетный отдел. В сертифицированных конечно-элементных программных комплексах (SCAD Office, ЛИРА-САПР) строится пространственная 3D-модель здания с реальной геометрией и фактическими характеристиками материалов.
Поверочный расчет выполняется в два этапа:
- Расчет в исходном состоянии: Оценка фактических напряжений в конструкциях под существующей нагрузкой с учетом реальных прочностей бетона и арматуры. Выявляются элементы, которые уже работают на пределе несущей способности;
- Расчет на перспективные нагрузки реконструкции: В расчетную модель вводятся новые нагрузки (дополнительные этажи надстройки, снеговые мешки по СП 20.13330, технологические перегородки, динамические нагрузки оборудования).
По результатам расчета составляется карта дефицита несущей способности: на ней четко выделяются колонны, ригели или фундаменты, требующие обязательного конструктивного усиления (наклейкой углеволокна по СП 164.1325800, установкой стальных обойм, подведением свай или цементацией грунтов).
6. Состав технического отчета для прохождения Главгосэкспертизы
Итоговый научно-технический отчет по обследованию оформляется строго по ГОСТ 31937-2024 и включает обязательные разделы:
- Пояснительная записка с краткой историей строительства и эксплуатации здания;
- Результаты инженерно-геологических изысканий грунтов основания;
- Планы шурфов и вскрытий конструкций;
- Исполнительные схемы фактического армирования и геодезической съемки;
- Протоколы испытаний прочности бетона (ПОС-50МГ4.2), кирпича, раствора и металла;
- Дефектная ведомость с фотографиями всех выявленных трещин, прогибов и разрушений;
- Поверочные статические и динамические расчеты несущего остова;
- Выводы и заключение о категории технического состояния: Работоспособное, ограниченно-работоспособное или аварийное (с перечнем противоаварийных мер);
- Технические рекомендации и принципиальные конструктивные схемы усиления для проектировщиков раздела КР;
- Копии выписки СРО экспертной организации, дипломов экспертов и свидетельств о поверке приборов во ФГИС «АРШИН».
7. Приборный арсенал ВекторНК для обследования зданий перед реконструкцией
Инженерный центр «ВекторНК» поставляет полный парк сертифицированного оборудования отечественного завода СКБ «Стройприбор» для комплексных инженерных обследований:
Прибор прочности бетона ПОС-50МГ4.2 «Скол»
Определение фактического класса прочности бетона монолитных конструкций методом отрыва со скалыванием. Точные данные для расчетной схемы SCAD/ЛИРА по схеме «Г» ГОСТ 18105-2018 без предварительной градуировки. Энергонезависимая память, поверка во ФГИС «АРШИН».
Измеритель защитного слоя бетона ИПА-МГ4
Определение пространственного расположения, шага и диаметра арматурных стержней по ГОСТ 22904-93. Составление точных исполнительных схем фактического армирования ЖБК без сплошного разрушения бетона.
Прогибомер электронный ПСК-МГ4
Высокоточный цифровой прибор для измерения статических прогибов плит перекрытий, ригелей и ферм перед реконструкцией. Точность 0.01 мм, автоматическое сохранение данных в память. Внесен в Госреестр СИ РФ.
Склерометр электронный ИПС-МГ4.03
Быстрый косвенный контроль прочности бетона монолитных стен, колонн и кирпичной кладки. Память на 15 000 измерений, привязка коэффициента совпадения $K_c$, экспорт протоколов для технического отчета.
8. Часто задаваемые вопросы (FAQ)
Можно ли выполнить проект реконструкции по старым архивным чертежам без обследования?
Категорически нет. В соответствии с Градостроительным кодексом РФ и ГОСТ 31937-2024, архивные чертежи отражают лишь проектные намерения прошлых лет. За годы эксплуатации здание подверглось физическому износу, коррозии арматуры, неравномерным осадкам фундаментов и самовольным перепланировкам. Проектная документация без актуального технического отчета обследования не пройдет государственную экспертизу.
Сколько шурфов необходимо откопать для обследования фундамента?
Согласно СП 13-102-2003 и СП 22.13330, число шурфов определяется габаритами здания, сложностью геологических условий и поставленными задачами. Как правило, отрывается не менее 2–3 шурфов на каждую типовую секцию здания у наиболее нагруженных участков стен и колонн, а также в местах примыкания планируемых пристроек и в зонах деформаций.
Что делать, если при обследовании выявлена аварийная категория состояния?
При фиксации аварийного состояния экспертная организация обязана незамедлительно выдать заказчику акт аварийности и предписание на прекращение доступа людей в опасную зону. До начала работ по реконструкции в экстренном порядке разрабатывается проект первоочередных противоаварийных мероприятий: установка временных страховочных стоек, раскрепление стен тяжами и локальная разгрузка перекрытий.
Обязательно ли вскрывать арматуру во всех колоннах и балках?
Нет. Сплошное разрушение защитного слоя ослабляет конструкции. Для выявления армирования проводится сплошное бесконтактное сканирование магнитным локатором ИПА-МГ4. Физическое контрольное вскрытие бетона (выдалбливание борозды для замера штангенциркулем диаметра и типа профиля арматуры) выполняется выборочно в 2–3 репрезентативных точках на тип конструкции для верификации показаний прибора.
Каков срок действия технического отчета обследования по ГОСТ 31937-2024?
В соответствии с нормами градостроительного законодательства и ГОСТ 31937-2024, результаты технического обследования действительны для проектирования реконструкции в течение 2 лет с даты утверждения отчета, при условии, что за этот период здание не подвергалось аварийным воздействиям, пожарам, залитиям или землетрясениям. По истечении 2 лет требуется актуализация обследования.
