Ультразвуковой метод контроля бетона — наиболее универсальный акустический метод неразрушающего контроля в монолитном и сборном строительстве. В отличие от локальных механических методов (упругий отскок, пластическая деформация), ультразвук проникает сквозь всю толщу конструкции, позволяя не только определять прочность бетона на сжатие, но и выявлять внутренние скрытые дефекты: зоны непровибрированного бетона, каверны, расслоения, трещины и глубину термической деструкции после пожара.
В соответствии с ГОСТ 17624-2012, ГОСТ 18105-2018 и ГОСТ 31937-2024, ультразвуковой контроль применяется при распалубке монолитных конструкций, приемочном контроле прочности бетона в конструкциях, обследовании несущего каркаса зданий и оценке динамического модуля упругости. В данном руководстве рассмотрена физика распространения продольных ультразвуковых волн, различия методик сквозного и поверхностного прозвучивания, правила построения градуировочных зависимостей и практическая работа с цифровым прибором УКС-МГ4.
1. Физические основы и скорость распространения ультразвука
Метод основан на фундаментальной связи между скоростью распространения продольных ультразвуковых колебаний (УЗК) v и физико-механическими свойствами среды — плотностью ρ, модулем упругости E и коэффициентом Пуассона ν:
В процессе гидратации цемента и формирования кристаллического сростка цементного камня плотность микроструктуры возрастает, пористость падает, а модуль упругости и прочность на сжатие увеличиваются пропорционально росту скорости УЗК. Скорость ультразвука в бетоне варьируется от 2500 м/с (тощий бетон, класс B7.5) до 4800 м/с (высокопрочные бетоны классов B50–B80).
Базовое расчетное уравнение скорости ультразвука при измерении времени прохождения волны:
2. Схемы прозвучивания: сквозное и поверхностное по ГОСТ 17624
Стандарт ГОСТ 17624-2012 строго разграничивает две схемы ультразвукового контроля:

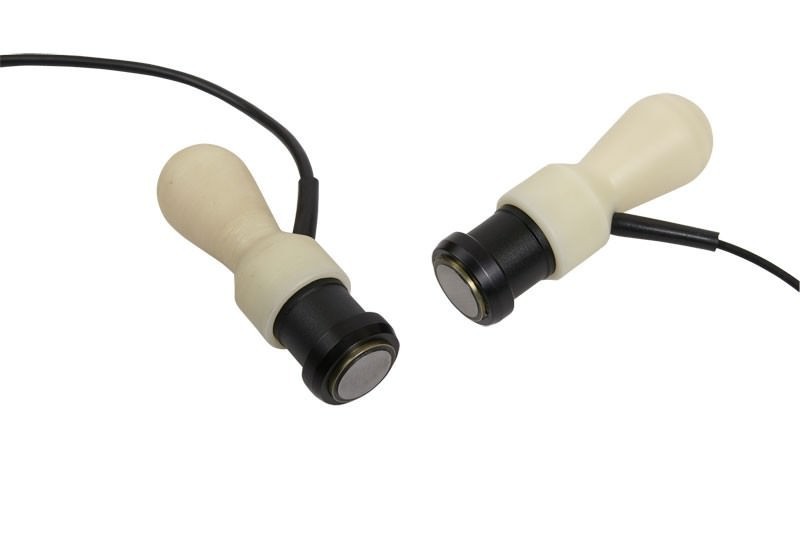

Схема А: Сквозное ультразвуковое прозвучивание (прямой метод)
Ультразвуковые датчики устанавливаются на противоположных параллельных гранях строительной конструкции строго соосно. Акустический луч проходит через всю толщу бетона по кратчайшей траектории.
- Область применения: колонны, балки, ригели, ребра плит перекрытий, пилоны, образцы-кубы в лаборатории.
- Преимущества: прямой замер по всему сечению, максимальная точность (±5–8% по скорости), нечувствительность к состоянию тонкого приповерхностного карбонизированного слоя.
- Погрешность базы: база L измеряется штангенциркулем или лазерным дальномером с погрешностью не более ±0,5%.

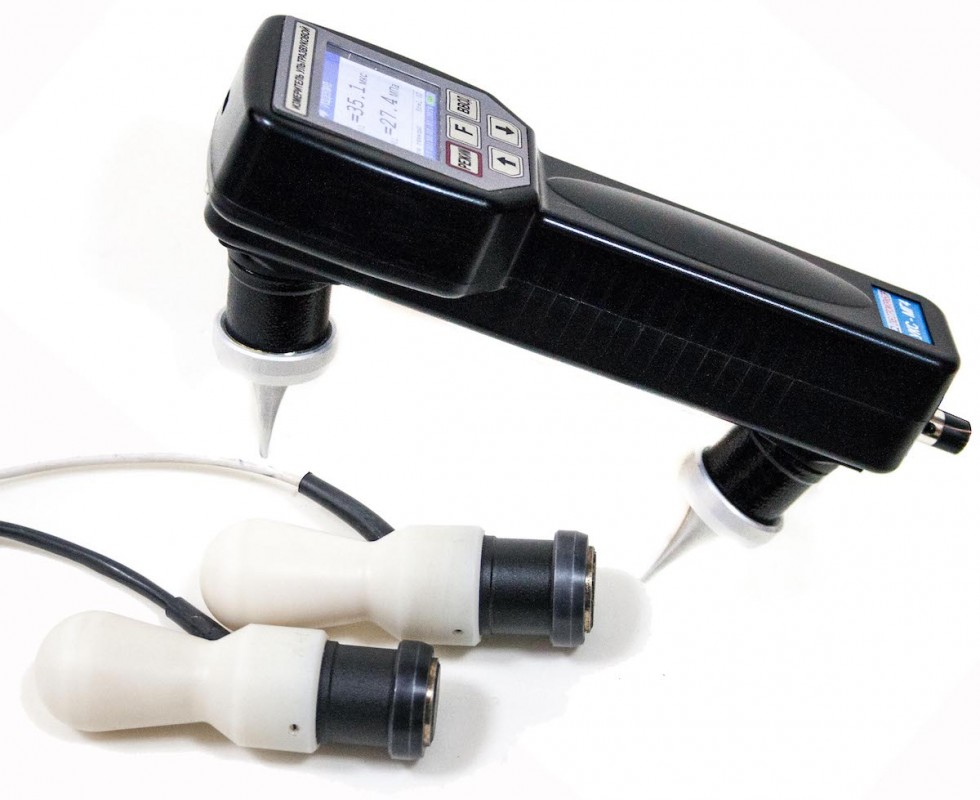

Схема Б: Поверхностное ультразвуковое прозвучивание
Излучатель и приемник монтируются на одной грани конструкции на фиксированном расстоянии друг от друга с помощью жесткой мерной штанги (база 100, 120 или 150 мм). Ультразвуковой луч распространяется по траектории поверхностной продольной волны на глубине около 1,5–3,0 см.
- Область применения: плоские монолитные перекрытия, полы, дорожные плиты, фундаментные плиты, стены при отсутствии доступа со второй стороны.
- Переходный коэффициент: для сопоставления с базовыми градуировками определяется коэффициент перехода Ks:
3. Аппаратурный комплекс УКС-МГ4 СКБ «Стройприбор»

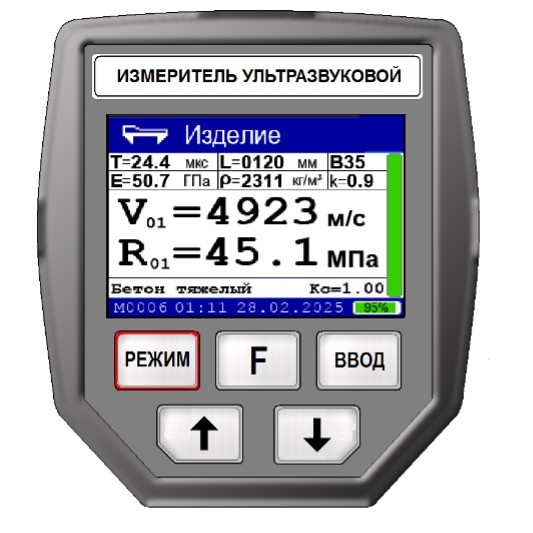

Для ультразвукового контроля строительных материалов в мобильных полевых и стационарных лабораторных условиях СКБ «Стройприбор» производит цифровой измерительный прибор УКС-МГ4. Прибор включен в Государственный реестр СИ РФ под № 40398-09.
Технические характеристики прибора УКС-МГ4:
| Параметр | Технические характеристики УКС-МГ4 |
|---|---|
| Диапазон измерения времени распространения УЗК | от 10 до 999,9 мкс |
| Диапазон измерения скорости УЗК | от 1000 до 8000 м/с |
| Диапазон определения прочности бетона на сжатие | от 3,0 до 100,0 МПа (классы от B2.5 до B80) |
| Предел допускаемой погрешности измерения времени | ± (0,01 · t + 0,1) мкс (не хуже ±1%) |
| Рабочая частота ультразвуковых датчиков | 60 кГц и 100 кГц (пьезокерамические преобразователи) |
| Энергонезависимая память | до 10 000 измерений с датой, временем и номером серии |

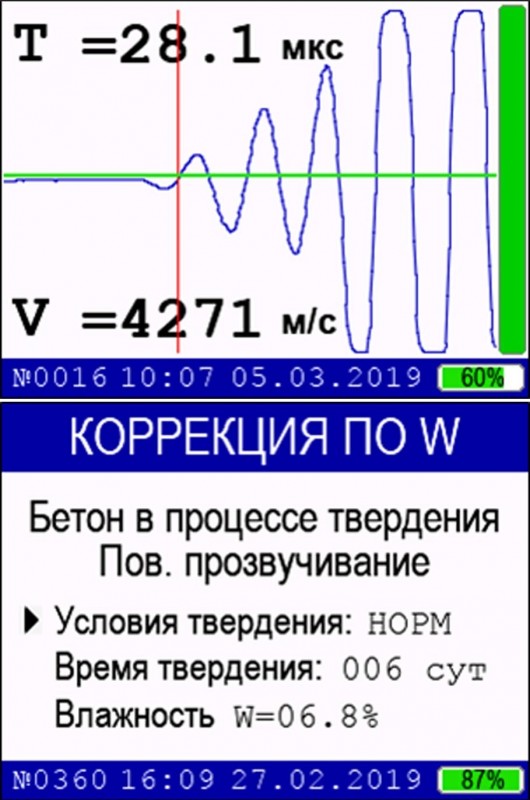

4. Градуировочные зависимости: привязка по ГОСТ 18105-2018
Прямой перевод скорости ультразвука в прочность бетона по заводским типовым графикам допускается только для предварительной отбраковки. Для выдачи официального заключения по ГОСТ 18105-2018 (правило 3 и 4) обязательна построение или уточнение градуировочной зависимости «скорость – прочность» для конкретного состава бетона стройплощадки.
Регламент привязки базовой зависимости по п. 6.3 ГОСТ 17624:
- На объекте выбираются не менее 12 контрольных участков в однотипных конструкциях.
- На каждом участке ультразвуковым прибором УКС-МГ4 измеряется скорость ультразвука vi (серия из 3–5 повторных прозвучиваний со сдвигом датчиков).
- В непосредственной близости от зоны прозвучивания выполняется прямое определение фактической прочности эталонным методом: методом отрыва со скалыванием по ГОСТ 22690 (прибором ПОС-50МГ4) или выбуриванием кернов по ГОСТ 28570 с испытанием на прессе ПГМ.
- Вычисляется коэффициент совпадения Kc = ∑ Rфакт,i / ∑ Rбаз,i. Если 0,8 ≤ Kc ≤ 1,2, а коэффициент вариации не превышает 12%, базовая градуировка прибора признается легитимной с умножением на Kc.
5. Акустическая дефектоскопия: глубина трещин и карбонизация
Помимо контроля прочности, прибор УКС-МГ4 решает критические задачи дефектоскопии:
Определение глубины поверхностных трещин методом разнесенных баз
Датчики располагаются по обе стороны от трещины параллельно ее берегам. Измеряется время прохождения ультразвука через трещину t1 на базе 2a. Затем датчики сдвигаются на удвоенное расстояние 4a, где замеряется время t2. Глубина трещины h вычисляется аналитически:
Оценка последствий пожара и термической деструкции бетона
При высокотемпературном нагреве (свыше +400…+600 °C) гидросиликаты кальция в цементном камне обезвоживаются с образованием микротрещин, что приводит к обвальному падению скорости ультразвука до 1800–2400 м/с. Послойное поверхностное прозвучивание с переменной базой позволяет точно откартировать границу термического разрушения бетона, подлежащую срубке перед нанесением ремонтных торкрет-составов.
6. Сравнительный анализ методов неразрушающего контроля бетона
| Критерий | Ультразвуковой метод (УКС-МГ4) | Отрыв со скалыванием (ПОС-50МГ4) | Упругий отскок / Склерометр (ИПС-МГ4) |
|---|---|---|---|
| Повреждение бетона | Полностью неразрушающий метод (нет сколов). | Локальное разрушение (воронка вырыва глубиной 20–48 мм). | Микроотпечаток (след бойка без разрушения). |
| Глубина контроля | Вся толща конструкции (до 1,5–2,0 м при сквозном). | Приповерхностная зона на глубине анкера (20–48 мм). | Только поверхностный слой толщиной 5–10 мм. |
| Скорость контроля | Высокая (до 100–150 точек за рабочую смену). | Средняя (бурение шпуров, установка анкера: 15–20 точек в день). | Максимальная (экспресс-скрининг до 300 точек). |
| Выявление внутренних дефектов | Да: каверны, поры, глубина трещин, пожарные зоны. | Нет (контролирует только прочность). | Нет (искажается карбонизацией поверхности). |
7. Заключение для инженеров строительного контроля
Ультразвуковой контроль прибором УКС-МГ4 — это незаменимый метод массового мониторинга монолитных конструкций, позволяющий оперативно выявлять слабые участки бетонирования и контролировать набор передаточной прочности без повреждения арматуры и отделки. Наивысшая достоверность заключения достигается при совместном комплексном применении ультразвукового метода и прямого метода отрыва со скалыванием в соответствии с требованиями СП 70.13330 и ГОСТ 18105-2018.
