Остаточная влажность бетонного основания или цементно-песчаной стяжки — критический параметр качества, игнорирование которого является главной причиной разрушения финишных полов в гражданском и промышленном строительстве. Укладка паронепроницаемых полимерных покрытий (эпоксидных и полиуретановых наливных полов), коммерческого линолеума, ламината или паркета на переувлажненное основание неизбежно приводит к осмотическому пузырению, отслоению адгезионного слоя, биоповреждению древесины и судебным искам к подрядчику.
В соответствии с СП 29.13330.2011, СП 71.13330.2017 и ГОСТ 21718-84, сдача-приемка стяжек под устройство чистых полов требует инструментальной фиксации влажности неразрушающими методами. В данном материале подробно разобрана строительная физика влагопереноса в бетоне, нормативные браковочные пределы влажности для разных типов покрытий, сравнительный анализ диэлькометрического метода с классическим гравиметрическим высушиванием по ГОСТ 12730.2-2020 и правила измерений прибором Влагомер-МГ4Б с исключением влияния арматуры.
1. Нормативные требования к влажности оснований под полы
Требования к подготовке бетонных подстилающих слоев и стяжек под финишные покрытия регламентируются стандартами:
- СП 29.13330.2011 «Полы. Актуализированная редакция СНиП 2.03.13-88» (п. 5.14) — ключевой свод правил, устанавливающий предельно допустимую влажность стяжек при устройстве покрытий.
- СП 71.13330.2017 «Изоляционные и отделочные покрытия» (таблица 8.4) — регламентирует влажность оснований под окраску, рулонные и плиточные материалы.
- ГОСТ 21718-84 «Материалы строительные. Диэлькометрический метод измерения влажности» — основополагающий стандарт прямого неразрушающего контроля влажности.
- ГОСТ 12730.2-2020 «Бетоны. Метод определения влажности» — лабораторный арбитражный гравиметрический (сушильно-весовой) метод высушивания до постоянной массы.
Предельно допустимая влажность оснований по СП 29.13330 и СП 71.13330:
| Тип финишного покрытия пола | Материал основания (стяжки) | Максимальная допустимая массовая влажность, % | Последствия превышения нормы |
|---|---|---|---|
| Полимерные наливные полы (эпоксидные, полиуретановые компаунды) | Бетон тяжелый, цементно-песчаная стяжка | ≤ 4,0% (для ряда смол ≤ 2,0%) | Осмотическое давление водяного пара, отрыв полимерной пленки, кратеры и пузыри |
| Штучный паркет, массивная доска на синтетическом клее | Цементно-песчаная стяжка | ≤ 2,0% (по карбидному методу CM ≤ 1,8%) | Коробление и вспучивание древесины, разрыв клеевого шва, развитие плесени |
| Паркет и ламинат | Ангидридная (гипсовая) стяжка | ≤ 0,5% | Потеря прочности гипсового камня при размокании, гниение подложки |
| Рулонный линолеум, ПВХ-плитка | Цементная стяжка, монолитная плита | ≤ 4,0% | Вздутие полотен, разложение водно-дисперсионных клеев, затхлый запах |
| Керамическая плитка, керамогранит | Любые минеральные основания | ≤ 6,0% | Высолообразование на затирочных швах, замедление схватывания клея |
2. Физика влажности бетона: почему календарных сроков недостаточно
Классическое строительное правило «1 неделя сушки на 1 см толщины стяжки» в реальных условиях стройплощадки практически никогда не работает. Фактическая скорость высыхания цементно-песчаной стяжки и монолитного бетона зависит от относительной влажности воздуха в помещении, температуры, наличия сквозняков и толщины слоя.
Вода в поровой структуре бетона находится в трех состояниях:
- Химически связанная: входит в кристаллическую решетку гидросиликатов кальция в процессе гидратации цемента (не удаляется при обычной сушке).
- Адсорбционная (физически связанная): удерживается силами молекулярного притяжения на стенках микропор и гелевых субмикропор.
- Свободная капиллярная влага: заполняет капилляры диаметром более 0,1 мкм. Именно эта влага мигрирует к поверхности и испаряется.
Если на поверхность бетона нанести сплошную полимерную мембрану при наличии свободной капиллярной влаги, в подпленочном пространстве возникает градиент температур и осмотическое давление пара. Давление пара под герметичной пленкой может достигать 0,2–0,5 МПа, что существенно превышает когезионную прочность поверхностного слоя бетона на отрыв при растяжении (особенно если цементное молочко не было сошлифовано), приводя к полному отслоению покрытия.
3. Диэлькометрический метод по ГОСТ 21718-84: физический принцип
Диэлькометрический метод основан на фундаментальной разнице между относительной диэлектрической проницаемостью сухого минерального скелета бетона (ε ≈ 4–6) и чистой воды (ε ≈ 80). При увеличении влагосодержания материала суммарная диэлектрическая проницаемость системы «бетон-вода-воздух» резко возрастает.
Датчик прибора представляет собой высокочастотный планарный конденсатор. При прижатии датчика к поверхности бетона электромагнитное поле замыкается через приповерхностный слой материала на глубину до 30–50 мм. Изменение емкости измерительного контура преобразуется микропроцессором в значение массовой влажности по предварительно заложенным в память градуировочным кривым.
Преимущества диэлькометрического метода:
- Абсолютная неразрушаемость: в отличие от сверления шурфов или скалывания образцов, поверхность стяжки остается неповрежденной.
- Мгновенный результат: измерение занимает всего 2–3 секунды против 24–48 часов в сушильном шкафу по ГОСТ 12730.2.
- Масштабность картирования: возможность выполнить 50–100 замеров на объекте за час и построить тепловую карту распределения влажности по всей площади помещения.

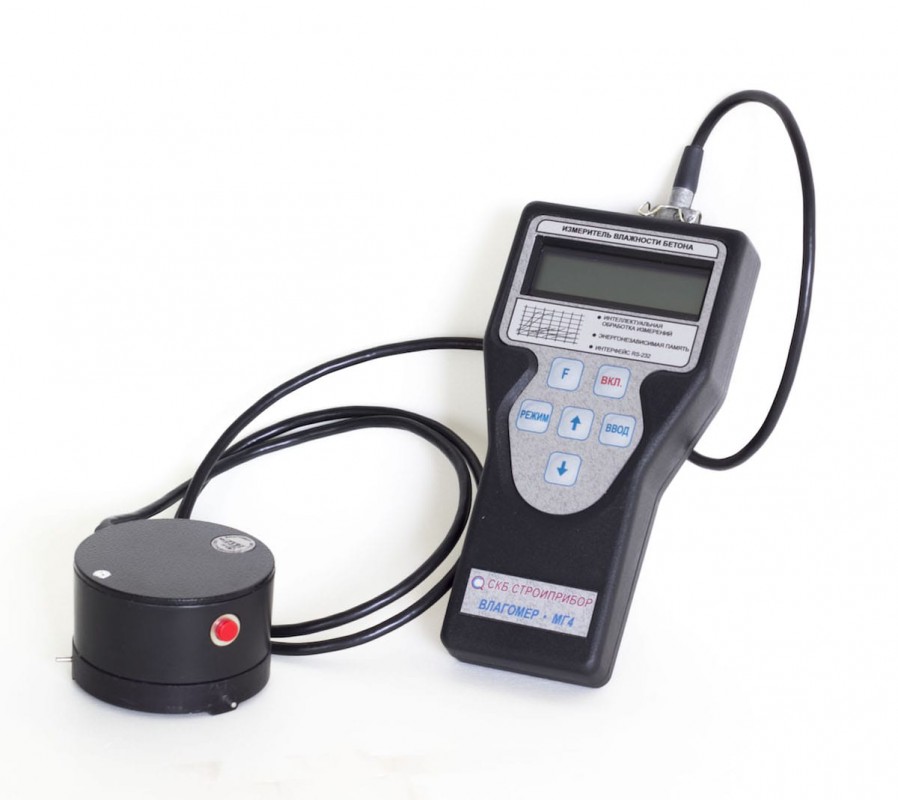

4. Инструментальное решение: Влагомер-МГ4Б производства СКБ «Стройприбор»
Для прецизионного оперативного контроля влажности бетона, растворных стяжек и строительных материалов экспертные лаборатории используют измеритель влажности бетона Влагомер-МГ4Б производства челябинского завода СКБ «Стройприбор».
Технические и метрологические характеристики Влагомер-МГ4Б:
- Нормативный статус: Прибор внесен в Государственный реестр средств измерений РФ (№ 43674-10, срок действия продлен до 2029 года), а также в Госреестры Казахстана и Беларуси. Допускается к арбитражным и экспертным заключениям.
- 13 базовых градуировочных зависимостей:
- Бетон тяжелый (классы В15–В40);
- Цементно-песчаный раствор (М100–М200);
- Ячеистые бетоны плотностью 400, 600, 800, 1000 кг/м³;
- Легкие бетоны плотностью 1000, 1200, 1400, 1600 и 1800 кг/м³;
- Кирпич керамический и кирпич силикатный;
- Дополнительно 15 градуировок на древесину различных пород.
- Диапазон измерений влажности: от 0,5% до 25% (для бетона и растворов), с дискретностью 0,1%.
- Предел абсолютной погрешности: не более ±(0,8–1,2)% в диапазоне технологической влажности.
- Энергонезависимая память и связь с ПК: сохранение до 300 серий замеров с последующей выгрузкой в отчет строительного контроля.
5. Практические нюансы: как исключить погрешности от арматуры и солей
Диэлькометрический метод чрезвычайно чувствителен к электропроводящим включениям. При проведении обследования инженер обязан учитывать следующие факторы:
1. Влияние стальной арматуры в стяжках и монолите:
Стальная сетка (например, проволока Вр-I ∅4–5 мм с ячейкой 100×100 или 150×150 мм в теплых полах) обладает колоссальной электрической проводимостью. Если датчик диаметром 70 мм прижать непосредственно над стальным стержнем, прибор воспримет металл как бесконечную емкость и завысит показания влажности на 5–10% абс., ошибочно забраковав сухую стяжку.

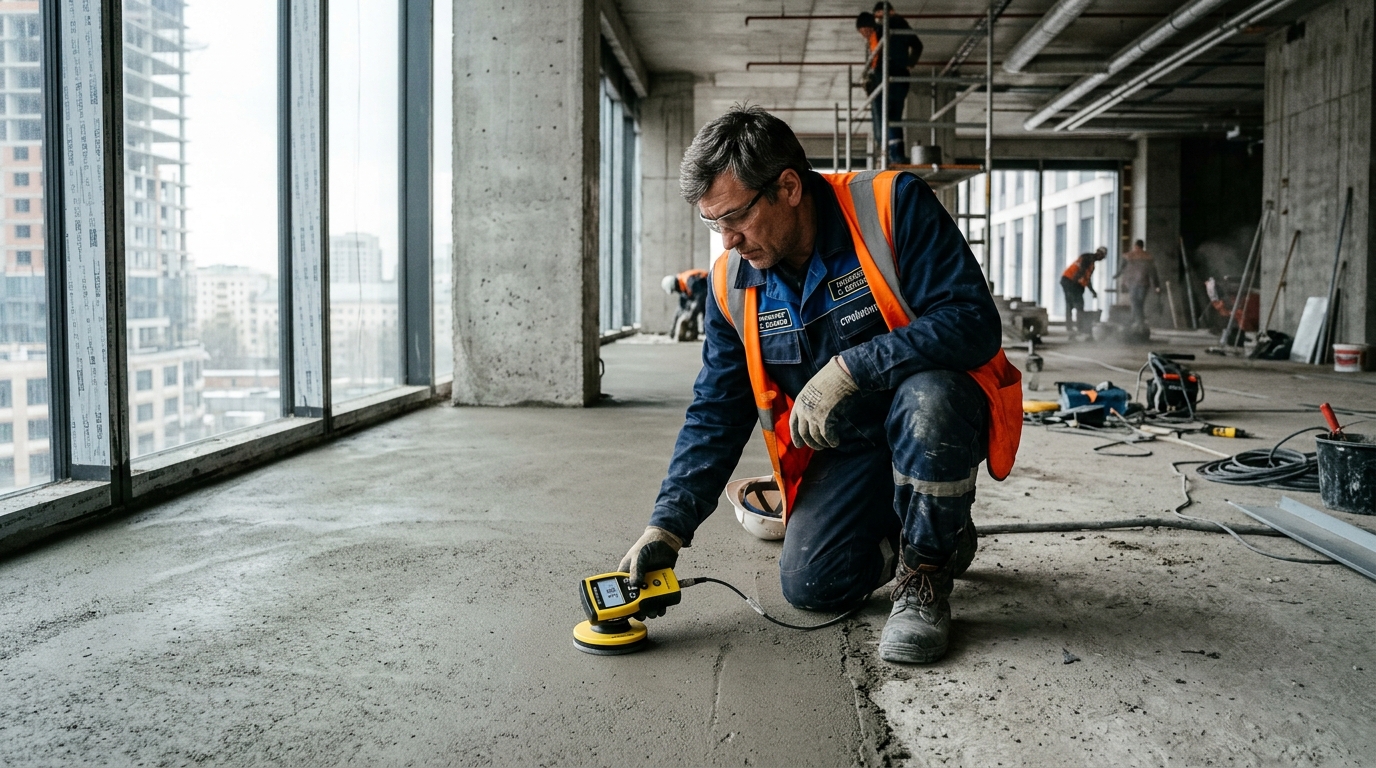

Инженерное правило: Измерение влажности датчиком Влагомер-МГ4Б необходимо производить строго в межарматурную ячейку. Для точной локализации стержней сетки предварительно используют магнитный измеритель защитного слоя бетона ИПА-МГ4, размечая оси арматуры мелом.
2. Шероховатость и плотность прижатия датчика:
Воздушный зазор между контактной пластиной датчика и бетоном резко занижает показания влажности (ε воздуха = 1). Место замера должно быть обеспылено, очищено от наплывов и песчинок. Датчик прижимается к поверхности с постоянным усилием (около 20–30 Н).
3. Высолы и минерализация поровой жидкости:
Присутствие противоморозных добавок (нитрит натрия, хлорид кальция) повышает электропроводность порового раствора. В таких случаях перед началом серии рекомендуется провести разовую калибровку прибора по 1 контрольной пробе, высушенной в сушильном шкафу по ГОСТ 12730.2.
6. Сравнение методов контроля влажности бетона
| Параметр | Диэлькометрический метод (Влагомер-МГ4Б) | Гравиметрический сушильно-весовой (ГОСТ 12730.2) | Карбидный метод (CM-метод) |
|---|---|---|---|
| Степень разрушения | Полностью неразрушающий | Разрушающий (отбор кернов/сколов) | Локально разрушающий (высверливание пробы) |
| Время получения результата | 2–5 секунд | 24–48 часов (сушка при 105 °C) | 15–20 минут |
| Глубина зондирования | До 50 мм (зона контакта) | По всей толщине отобранного образца | В точке отбора (обычно нижняя треть стяжки) |
| Оптимальная сфера применения | Сплошной входной контроль и приемка полов | Судебный арбитраж и калибровка приборов | Выборочная экспресс-проверка под паркет |
7. Чек-лист инженера технадзора при приемке стяжки пола
Регламент приемочного инструментального контроля влажности:
- ☑ Поверка прибора: Влагомер-МГ4Б поверен в аккредитованном ЦСМ, межповерочный интервал не просрочен (1 год).
- ☑ Выбор градуировки: В меню прибора выбран соответствующий материал (например, «Раствор цементно-песчаный» или «Бетон тяжелый»).
- ☑ Локация арматуры: Выполнена предварительная проверка прибором ИПА-МГ4; точки измерения удалены от арматурных стержней не менее чем на 50 мм.
- ☑ Количество точек контроля: Согласно СП 29.13330 замеры выполнены не менее чем в 3 точках на каждые 100 м² площади (но не менее 5 точек на помещение), включая углы и пристенные зоны.
- ☑ Сверка с порогом СП 29: Фактическая влажность стяжки под наливной пол не превышает 4,0% (под паркет не более 2,0%).
- ☑ Температурно-влажностный режим: Зафиксированы температура воздуха в помещении (≥ +15 °C) и относительная влажность (≤ 60%) термогигрометром.
- ☑ Оформление акта освидетельствования скрытых работ: Показания прибора занесены в протокол инструментальных измерений с подписями представителей технадзора и подрядчика.
