Предварительное напряжение арматуры — ключевая технологическая операция при производстве предварительно напряженных железобетонных конструкций: многопустотных плит безопалубочного формования, преднапряженных ригелей, подкрановых и мостовых балок, ферм и прогонов. Точность натяжения высокопрочной проволоки, семипроволочных прядей (канатов К7) и стержневой арматуры определяет несущую способность конструкции по первой группе предельных состояний (ГПС I) и ее трещиностойкость под эксплуатационной нагрузкой по второй группе (ГПС II).
В соответствии с СП 63.13330.2018 (п. 9.1), СП 70.13330.2012 (п. 5.7) и ГОСТ 22362-77, отклонение фактического контролируемого усилия натяжения в каждом отдельном элементе от проектного не должно превышать ±5%. Превышение натяжения грозит обрывом канатов в процессе бетонирования или недопустимым выгибом изделия вверх при передаче усилия на бетон; недотяг влечет за собой ранее раскрытие трещин и чрезмерные прогибы. В данном руководстве подробно разобрана механика поперечной оттяжки, алгоритм расчета механических напряжений в стали, учет жесткости стержней и полевая методика работы с цифровыми измерителями серии ДО-МГ4.
1. Нормативная база и браковочные допуски натяжения
Операционный контроль натяжения арматуры на заводах ЖБИ и стройплощадках регламентирован нормативными документами:
- ГОСТ 22362-77 «Конструкции железобетонные. Методы измерения силы натяжения арматуры» — основополагающий стандарт, стандартизирующий два метода оперативного контроля: метод поперечной оттяжки и частотный (электромагнитный) метод.
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» (раздел 9) — регламентирует предельно допустимые контролируемые предварительные напряжения σsp, а также учет первых и вторых потерь натяжения (от релаксации напряжений в стали, температурного перепада при ТВО, податливости анкеров, трения в каналообразователях, усадки и ползучести бетона).
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (п. 5.7.4, 5.7.5) — устанавливает правила входного контроля: натяжение контролируется во всех стержнях (при поштучном натяжении) или выборочно не менее 10–20% канатов при групповом натяжении домкратами.
- ГОСТ 10922-2012 «Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций».
Нормативные допуски по отклонению силы натяжения:
2. Физика метода поперечной оттяжки по ГОСТ 22362
Метод основан на законе равновесия гибкой упругой струны при действии сосредоточенной поперечной нагрузки на ограниченном мерном участке.
Датчик прибора устанавливается на контролируемый натянутый арматурный элемент между упорами на базовом расстоянии L. В середине мерной базы к арматуре прикладывается поперечное отклоняющее усилие P, вызывающее нормированный прогиб f. Из условия статического равновесия продольная растягивающая сила в арматуре N выражается зависимостью:
Учет изгибной жесткости ΔNж:
- Для тонкой проволоки (В-II, Вр-II диаметром 3–5 мм) и спиральных канатов К7: изгибная жесткость крайне мала (ΔNж ≈ 0), и формула абсолютно точна.
- Для горячекатаных и термомеханически упрочненных стержней диаметром 14–22 мм (классы А600, А800, А1000): собственный момент инерции сечения сопротивляется изгибу, завышая поперечную силу. Микропроцессор приборов серии ДО-МГ4 содержит зашитые алгоритмы автоматической компенсации изгибной жесткости по диаметру и классу стали.
Фактическое напряжение в арматуре σ (МПа) рассчитывается автоматически:
3. Линейка измерителей серии ДО-МГ4 СКБ «Стройприбор»
Для заводского и строительного контроля СКБ «Стройприбор» серийно производит семейство цифровых приборов — измерители силы натяжения арматуры ДО-МГ4, внесенные в Госреестр СИ РФ (№ 39433-08).
| Модификация | Тип арматуры | Диаметры, мм | Диапазон силы натяжения, кН |
|---|---|---|---|

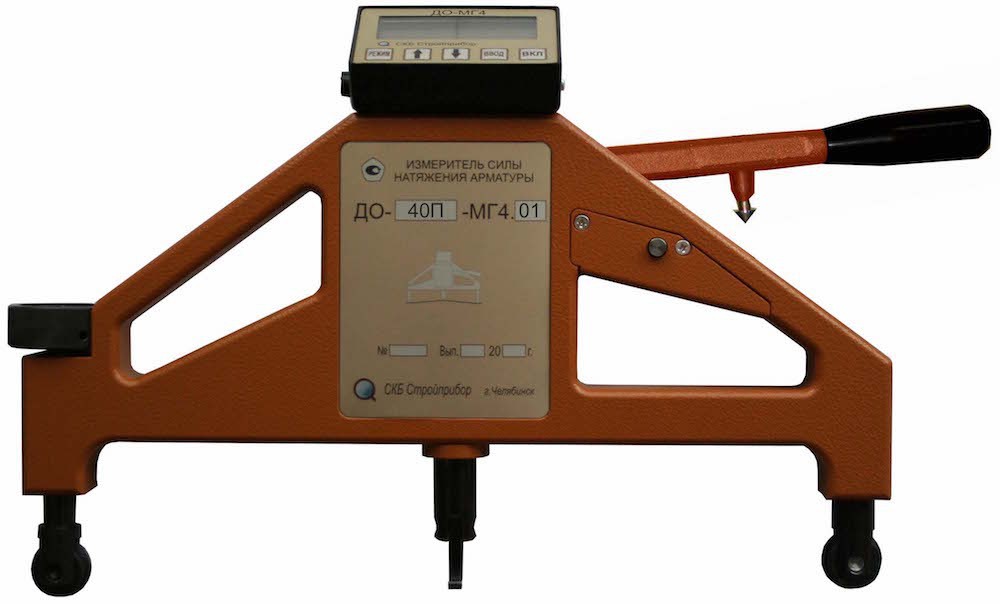

| ДО-40П-МГ4 | Высокопрочная проволока (В-II, Вр-II), стержни А600 | 3, 4, 5, 6, 8, 10, 12 | от 2 до 40 кН |

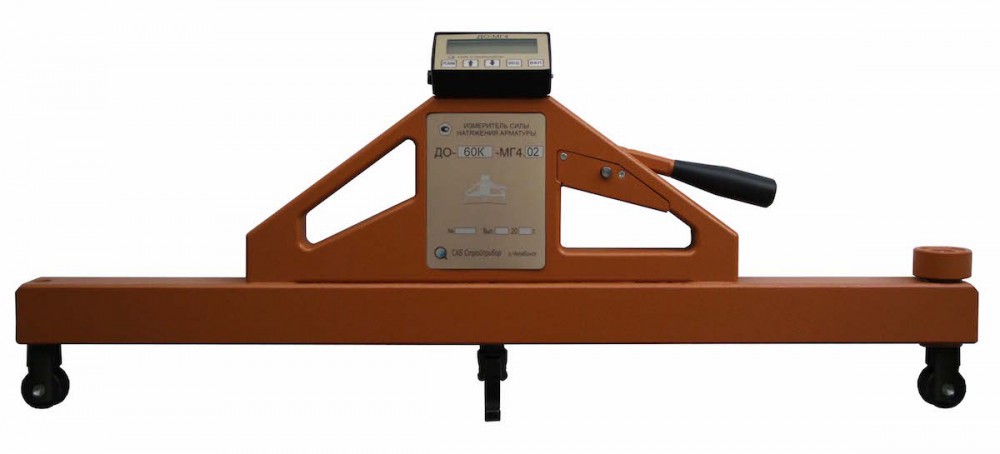

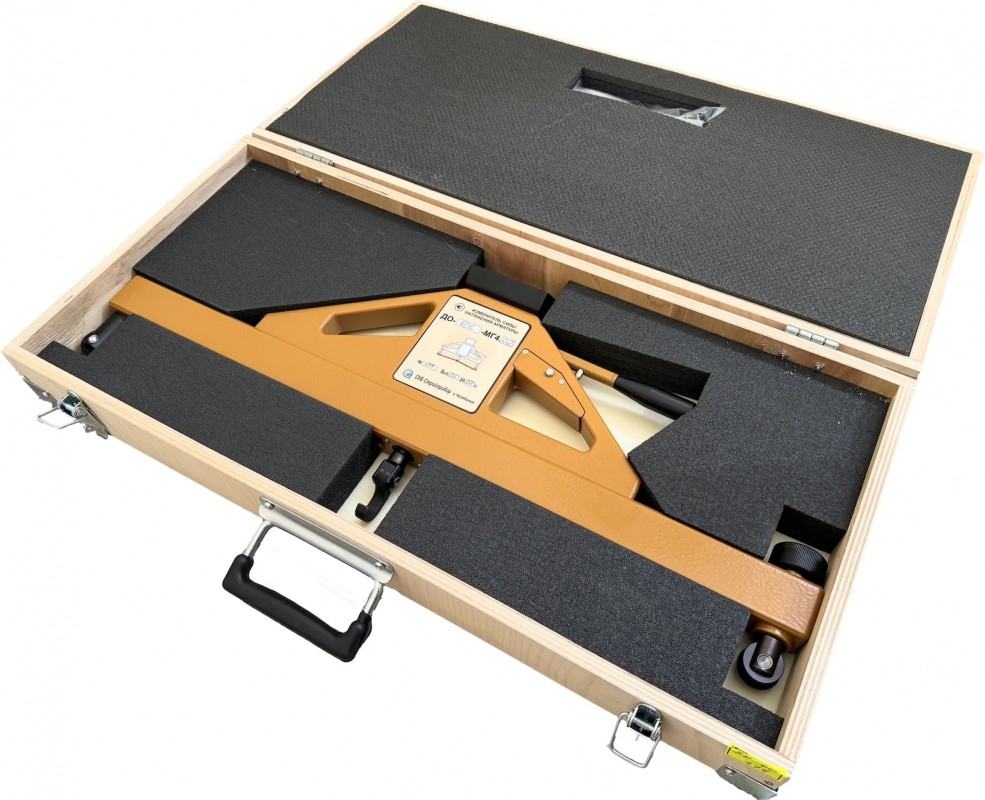

| ДО-60П / ДО-60С / ДО-60К-МГ4 | Спиральные семипроволочные канаты К7, стержни А600–А1000 | 9, 12, 14, 16, 18, 20, 22 | от 5 до 60 кН |

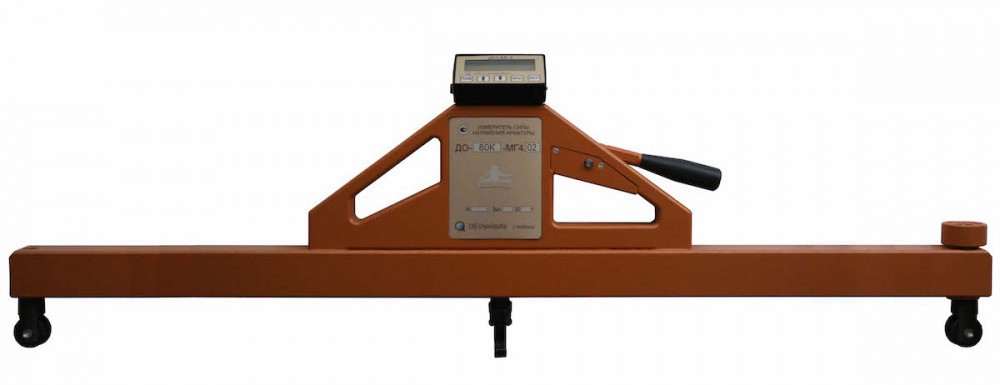

| ДО-80К-МГ4 | Тяжелые арматурные канаты мостовых и гидротехнических конструкций | 12, 15, 18, 20 | от 10 до 80 кН |
Метрологические преимущества ДО-МГ4:
- Высокая точность: предел допускаемой относительной погрешности измерения силы натяжения не превышает ±2,0% (при нормативном допуске строительных норм ±5,0%).
- Эргономичный винтовой механизм оттяжки: плавное механическое отклонение стержня без рывков и динамических погрешностей.
- Автоматическая база градуировок: оператор выбирает из меню прибора диаметр арматуры (от 3 до 22 мм) и класс стали; прибор сам вычисляет сечение As и пересчитывает силу в МПа.
- Энергонезависимая память: фиксация до 999 протоколов измерений с привязкой к номеру поддона, технологической линии и заводской смены.
4. Пошаговый технологический регламент проведения измерений
- Подготовка участка арматуры: в зоне установки датчика поверхность стержня или каната очищается от следов смазки форм, окалины, ржавчины и цементного раствора металлической щеткой. Длина свободного прямолинейного участка должна составлять не менее мерной базы прибора L плюс 200 мм.
- Установка датчика: датчик прибора ДО-МГ4 прикладывается опорными призмами к арматуре строго соосно. Фиксация осуществляется специальным прижимным крюком или рычажным зажимом.
- Создание прогиба оттяжки: вращением нагрузочного винта центральная опора плавно утапливается до момента механической или электронной фиксации заданной величины прогиба f.
- Считывание и архивирование показаний: на цифровом дисплее электронного блока мгновенно отображается усилие в килоньютонах (кН) и напряжение в мегапаскалях (МПа). Значение сохраняется в памяти нажатием клавиши «ВВОД».
- Анализ брака: если отклонение превышает нормативные 5%, оператор передает команду на повторное натяжение гидродомкратом с манометром.
5. Сравнение метода поперечной оттяжки и частотного метода
| Параметр | Метод поперечной оттяжки (ДО-МГ4) | Частотный / акустический метод (ЭИН-МГ4) |
|---|---|---|
| Физический принцип | Статическое равновесие поперечной силы и натяжения. | Частота свободных поперечных электромагнитных колебаний струны f = (1/2l)√(N/m). |
| Требования к длине арматуры | Локальная мерная база (0,3–0,5 м). Длина всей струны не имеет значения. | Требуется знать точную длину свободной струны между упорами l с точностью до миллиметров. |
| Применимость для канатов К7 | Идеально подходит (модели ДО-60К, ДО-80К). | Затруднена из-за сильного затухания колебаний между сплетенными проволоками каната. |
| Погрешность | Не более ±2%. | Не более ±3% (при идеальной калибровке массы погонного метра). |
6. Резюме для службы качества завода ЖБИ
Применение измерителей ДО-МГ4 позволяет на 100% исключить человеческий фактор и погрешности гидроманометров натяжных домкратов, гарантируя соблюдение проектной величины предварительного напряжения по СП 63.13330. Систематический инструментальный контроль предотвращает аварийные обрывы арматуры на стендах, гарантирует сохранение проектного строительного подъема изделий и обеспечивает успешное прохождение периодического инспекционного аудита заводской лаборатории.
