Прочность сцепления (адгезия) защитных и отделочных слоев с основанием — определяющий показатель эксплуатационной надежности строительных конструкций. Отслоение обмазочной и наплавляемой гидроизоляции от бетона приводит к затоплению подземных паркингов и подвалов, отрыв штукатурных и клеевых составов фасадов угрожает безопасности пешеходов, а потеря адгезии полимерных наливных полов делает невозможной эксплуатацию складских и производственных помещений.
В соответствии с ГОСТ 32299-2013 (ISO 4624:2002), ГОСТ 34514-2019, СП 71.13330.2017 и СП 28.13330.2017, при входном контроле материалов и приемочном контроле качества строительно-монтажных работ обязателен прямой количественный замер адгезии методом нормального отрыва приклеенных металлических штампов (Pull-Off Test). В данном руководстве подробно разобрана механика нормального отрыва, браковочные нормативы прочности сцепления по СП 71.13330, квалификация характера разрушения (адгезионный, когезионный, смешанный) и методика работы с электронными адгезиметрами серии ПСО-ХМГ4С.
1. Нормативные требования к адгезии отделочных и защитных слоев
Требования к прочности сцепления слоев на строительных объектах регламентированы федеральными нормами:
- ГОСТ 32299-2013 (ISO 4624:2002) «Материалы лакокрасочные. Определение адгезии методом отрыва» — основополагающий стандарт, стандартизирующий геометрию отрывных штампов (грибков), скорость приложения разрывного усилия и требования к шарнирному центрированию нагрузки.
- ГОСТ 34514-2019 «Материалы строительные и изделия. Метод определения прочности сцепления (адгезии) в многослойных элементах» — детализирует требования к испытанию штукатурок, клеев для плитки и теплоизоляционных композитов (СФТК).
- СП 71.13330.2017 «Изоляционные и отделочные покрытия» (актуализированная редакция СНиП 3.04.01-87) — устанавливает обязательные минимальные значения прочности сцепления при сдаче работ техническому надзору.
- СП 28.13330.2017 «Защита строительных конструкций от коррозии» — регламентирует сцепление антикоррозионных, гидроизоляционных и химически стойких покрытий.
Нормируемые показатели прочности сцепления по СП 71.13330 и СП 28.13330:
| Тип покрытия и область применения | Материал основания | Минимальная адгезия σадг, МПа | Допустимый характер разрушения |
|---|---|---|---|
| Штукатурные цементно-песчаные растворы | Бетон, кирпич | не менее 0,4 МПа | Когезия по раствору или основанию (> 80%). |
| Фасадные штукатурные системы (СФТК) | Минераловатные плиты, ППС | не менее 0,1 МПа | Строго когезионный разрыв по телу утеплителя. |
| Полимерные наливные полы (эпоксидные/ПУ) | Бетонная подготовка, стяжка | не менее 1,5 – 2,0 МПа | Когезионный отрыв по бетону (вырыв щебня). |
| Гидроизоляционные мастики и мембраны | Бетонные фундаментные блоки | не менее 0,5 – 1,0 МПа | Когезия по мастике или адгезия выше нормы. |
| Холсты и ленты углеволокна (СП 164) | Несущие балки, колонны | не менее 1,5 – 2,5 МПа | Строго когезионный вырыв бетона. |
2. Физика метода нормального отрыва и расчетные формулы
Метод основан на прямом растяжении образца перпендикулярно плоскости основания до момента разрушения клеевого соединения, тела покрытия или подложки.
Прочность сцепления σадг (МПа или Н/мм²) вычисляется как отношение разрушающего усилия Pmax к площади поперечного сечения испытательного штампа A:
Классификация характера разрушения по ГОСТ 32299:
Величина прочности в МПа имеет юридическую силу только в связке с оценкой характера разрушения зоны отрыва (определяется визуально в процентах площади пятна контакта):
- А (Адгезионный отрыв): разрушение строго по границе раздела фаз «покрытие – основание». Показывает фактическую прочность физико-химической связи. Если величина ниже нормы — поверхность была плохо обеспылена или влажность основания превышала допуск.
- В (Когезионный отрыв по телу покрытия): разрушение произошло внутри слоя штукатурки, мастики или шпатлевки (на диске остался слой материала, и на стене остался слой материала). Это означает, что адгезия к основанию выше прочности самого отделочного материала.
- С (Когезионный отрыв по основанию): разрушение массива бетона или кирпича (штамп оторвался вместе с частицами основания). Свидетельствует о безупречном качестве сцепления (адгезия превышает прочность основания на растяжение).
- А/В, В/С (Смешанный характер): например, «50% В / 50% С».
- Брак испытания (Отрыв по клею): разрушение между металлическим штампом и приклеенным покрытием. Если усилие не достигло нормативного значения, испытание аннулируется: штамп зачищается, обезжиривается и переклеивается.
3. Аппаратурный комплекс ПСО-ХМГ4С СКБ «Стройприбор»

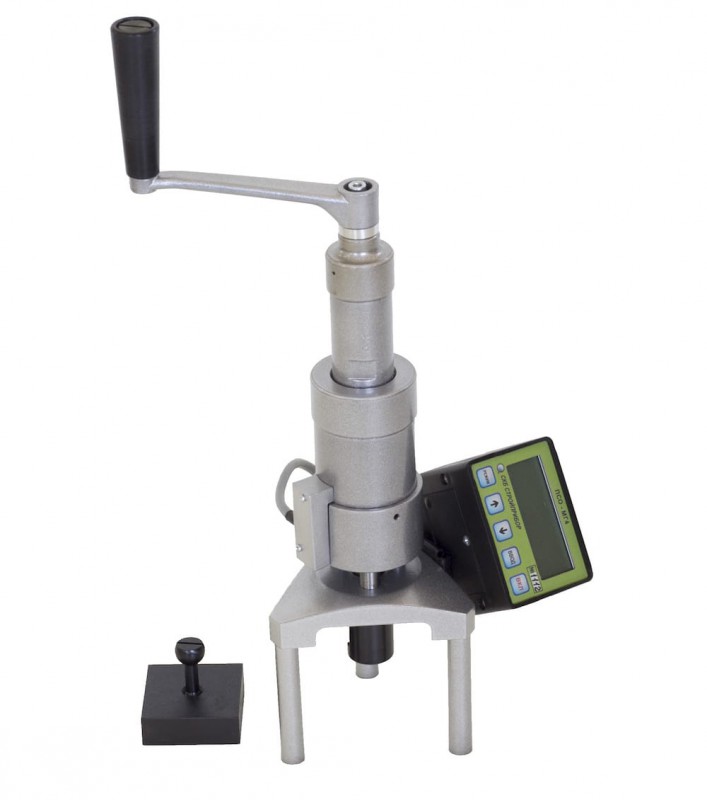

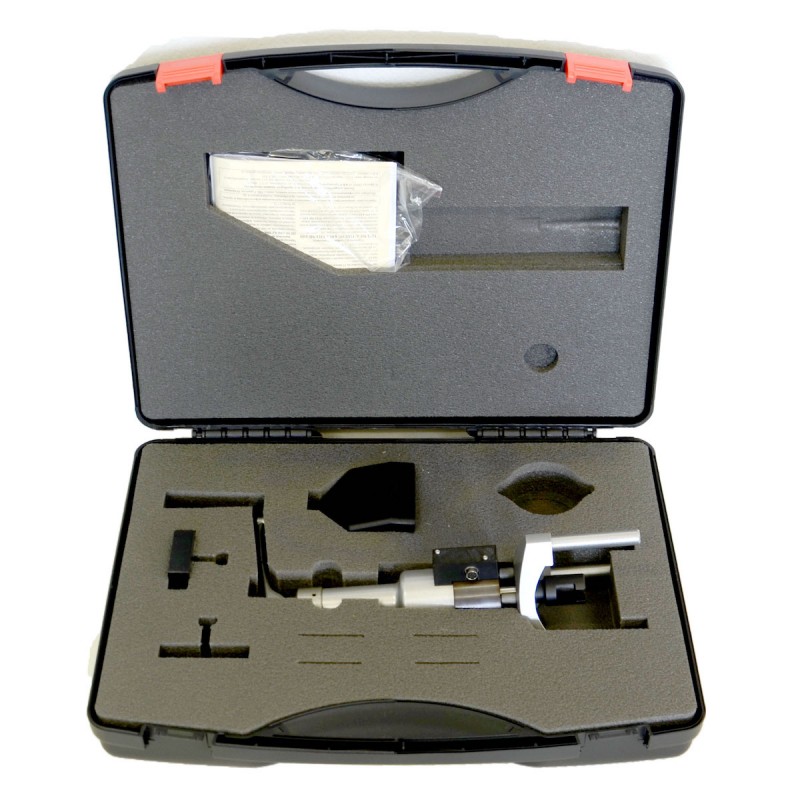

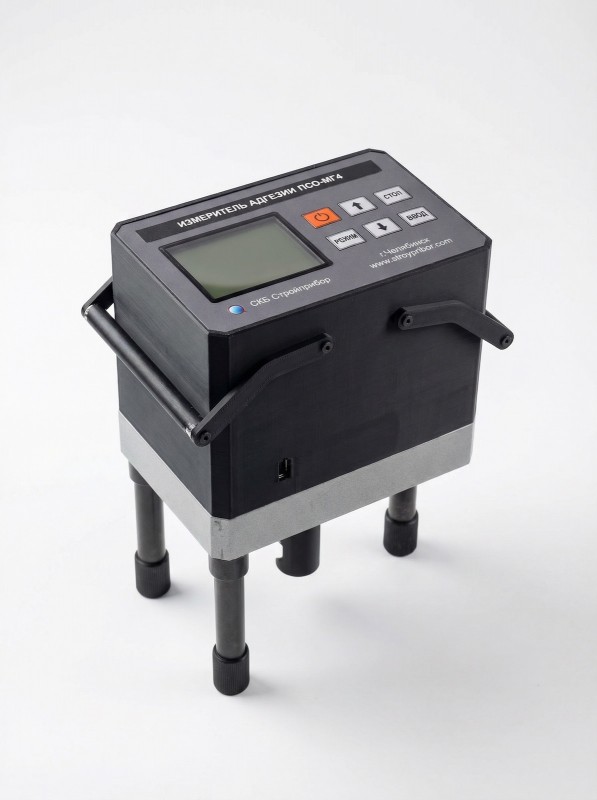

Для прецизионных измерений прочности сцепления СКБ «Стройприбор» производит серию микропроцессорных приборов — измерители адгезии ПСО-ХМГ4С и ПСО-ХМГ4СЭ (внесены в Госреестр средств измерений РФ № 39434-08).
| Модель прибора | Диапазон измерения силы отрыва, кН | Диапазон адгезии (для штампа Ø50 мм), МПа | Целевое назначение |
|---|---|---|---|
| ПСО-1МГ4С | от 0,1 до 1,0 кН (100–1000 Н) | от 0,05 до 0,5 МПа | Штукатурные слои, легкие шпаклевки, фасадный пенополистирол СФТК. |
| ПСО-3МГ4С / ПСО-5МГ4С | от 0,2 до 3,0 / 5,0 кН | от 0,10 до 1,5 / 2,5 МПа | Плиточные клеи, гидроизоляционные мембраны, битумные мастики, антикоррозионные эмали. |

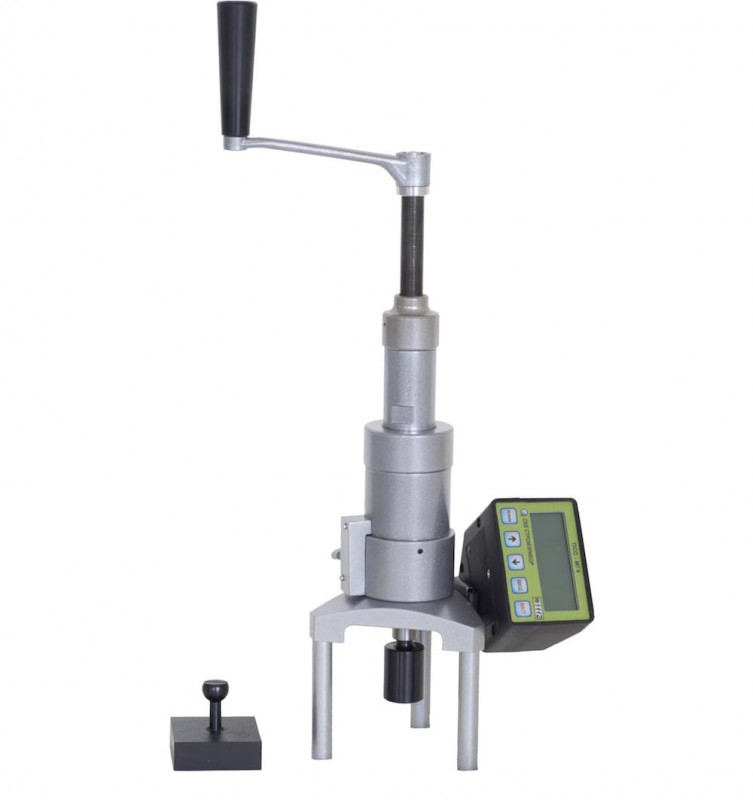

| ПСО-10МГ4С / ПСО-10МГ4СЭ | от 0,5 до 10,0 кН | от 0,25 до 5,0 МПа | Высокопрочные полимерные наливные полы, углеродные композиты ТФС, промышленные топпинги. |
4. Пошаговая методика проведения испытания на объекте
- Подготовка поверхности: участок покрытия очищается от грязи, жировых пленок и пыли. При контроле окрасочных и тонкослойных гидроизоляций поверхность матируется мелкозернистой наждачной бумагой для максимального сцепления с клеем.
- Приклеивание штампов: стальной штамп (диаметром 50 мм) обезжиривается ацетоном. На основание и штамп наносится двухкомпонентный быстроотверждаемый эпоксидный состав или цианакрилатный клей. Штамп плотно прижимается к поверхности с удалением излишков клея по контуру. Время полимеризации клея — от 2 до 24 часов в зависимости от температуры воздуха.
- Прорезка покрытия по контуру (кернение): кольцевой коронкой диаметром 50 мм прорезается покрытие строго по периметру штампа на глубину до несущего основания (плюс 1–2 мм вглубь бетона). Это необходимо для исключения влияния смежных зон покрытия на усилие отрыва!
- Монтаж адгезиметра: силовая рама прибора ПСО-ХМГ4С устанавливается на поверхность. Опорные винты регулируются так, чтобы шток находился строго по нормали к плоскости штампа. Захват сочленяется с хвостовиком грибка.
- Нагружение: вращением винтового привода (или включением электропривода в модификации СЭ) нагрузка плавно увеличивается со скоростью не более 1 МПа/с до момента отрыва.
- Фиксация результатов: на дисплее прибора отображается пиковое значение разрушающего усилия Pmax в кН и автоматически вычисленное напряжение адгезии в МПа. Оператор осматривает оторванный штамп и вносит в протокол процентное соотношение типов разрушения (А, В, С).
5. Практический чек-лист строительного контроля для сдачи технадзору
- Проверить поверку на электронный адгезиметр ПСО-ХМГ4С в системе ФГИС «АРШИН».
- Убедиться, что вокруг каждого штампа выполнена полная прорезка слоя покрытия до монолитного основания.
- Проконтролировать соосность приложения усилия (сферический шарнир прибора должен свободно двигаться без перекоса).
- Оценить характер разрушения: если отрыв произошел по клею (металл штампа чистый), результат не учитывается и требуется повторное приклеивание.
- Составить исполнительный акт испытания адгезии по форме СП 71.13330 с приложением фотофиксации оторванных штампов.
