Навесные вентилируемые фасадные системы (НФС) и штукатурные фасады (СФТК) с заполнением стен автоклавным ячеистым газобетоном марок по плотности D300, D400 и D500 относятся к категории конструкций повышенного риска. Ежегодно в России фиксируются десятки аварийных ситуаций с частичным или полным обрушением участков вентфасадов и отрывом утеплителя ветровым отсосом. В подавляющем большинстве случаев причина кроется в грубейшей инженерной ошибке: проектировщики берут несущую способность дюбелей на вырыв из рекламных таблиц европейских или отечественных каталогов крепежа, не проводя натурных статических испытаний непосредственно на объекте.
На реальной стройплощадке ячеистый бетон коренным образом отличается от лабораторных суховоздушных образцов, на которых производители крепежа получают свои рекордные цифры. В данном практическом руководстве в данном руководстве подробно рассматривается физику сцепления анкеров с ячеистым бетоном, разбирают требования ГОСТ Р 58387-2019 и СТО НОСТРОЙ, демонстрируют методику полевых испытаний измерителями серии ПСО-МГ4 и показывают математический расчет перехода от разрушающего усилия к проектной нагрузке.
1. Нормативная база: почему полевые испытания обязательны
В соответствии с градостроительным законодательством РФ, расчет фасада исключительно по паспортным данным анкера без натурных испытаний на объекте запрещен:
- ГОСТ Р 58387-2019 «Анкеры тарельчатые для крепления теплоизоляционного слоя в навесных фасадных системах. Методы испытаний» — устанавливает методику натурных испытаний на объекте строительства, схему нагружения и расчет характеристического усилия.
- СП 15.13330.2020 «Каменные и армокаменные конструкции» (п. 9.77) — регламентирует особенности крепления навесных систем к кладке из ячеистобетонных блоков автоклавного твердения.
- СП 20.13330.2016 «Нагрузки и воздействия» — ветровые пульсационные нагрузки и зоны повышенного ветрового отсоса (углы и парапеты высотных зданий).
- СТО НОСТРОЙ 2.14.7-2011 «Навесные фасадные системы с воздушным зазором. Правила проектирования и монтажа» — прямо предписывает проведение испытаний на вырыв до начала монтажа подсистемы с оформлением официального протокола.
2. Почему каталожные значения производителей завышены в 1.8–2.5 раза
В рекламных буклетах для фасадного тарельчатого дюбеля с распорной гильзой $\varnothing 10 \times 100$ мм в газобетоне D400 часто указано усилие вырыва $N_{Rk} = 1.6 — 2.2$ кН (160–220 кгс). При проведении натурных испытаний независимой лабораторией анкер вырывается при усилии всего 0.6–0.9 кН. В чем причина такого разрыва?
Три главных фактора снижения несущей способности на стройке:
-
Фактор остаточной влажности свежего газобетона ($W_m$):
Автоклавный газобетон выходит с завода с отпускной влажностью 25–35% по массе. В условиях монолитно-каркасной стройки стены закрываются утеплителем еще до выхода кладки на равновесную влажность (4–5%). При влажности 30% прочность межпоровых перегородок газосиликата на сжатие и срез падает на 40–50% по сравнению с сухим состоянием! Прочность на вырыв падает пропорционально.
-
Фатальная ошибка бурения: ударный перфоратор вместо безударной дрели:

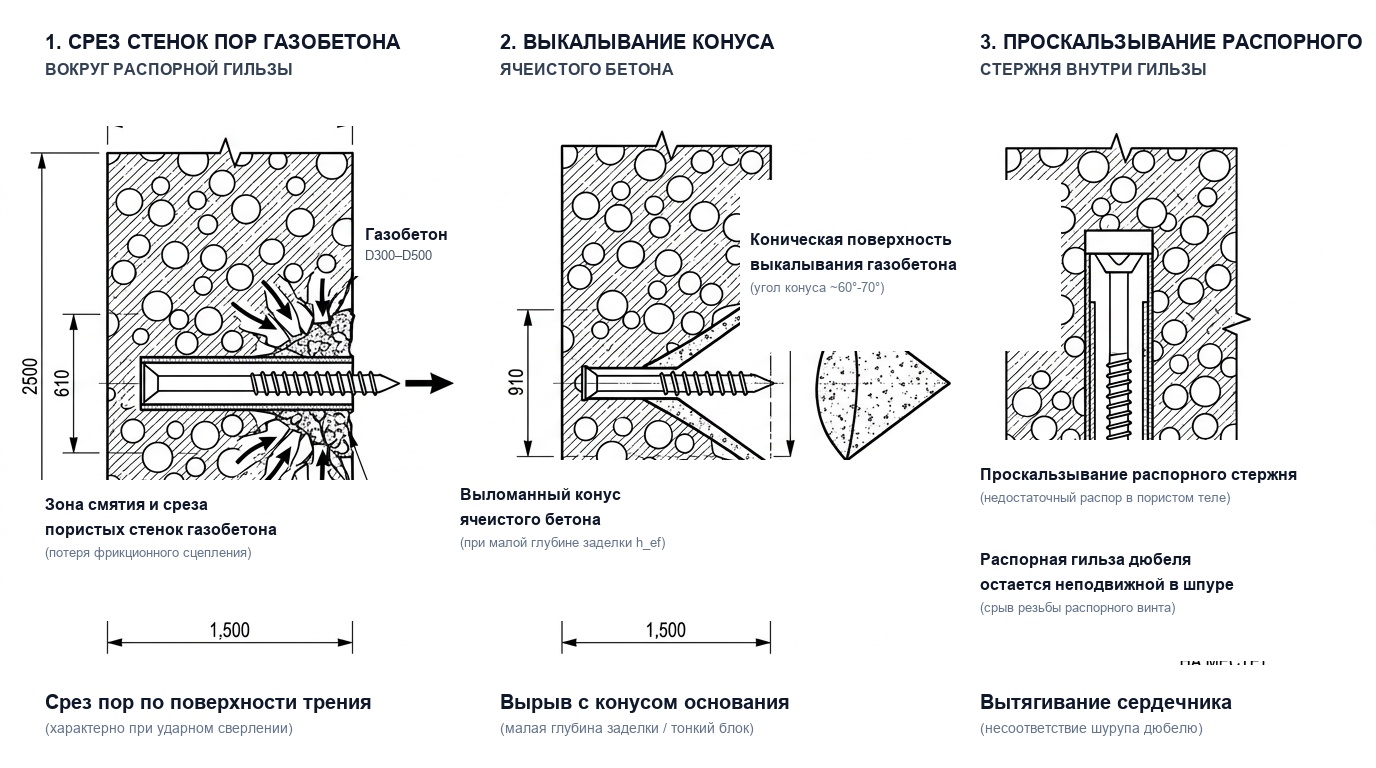

Монтажники в 95% случаев используют стандартный перфоратор в ударном режиме. Удар бойка дробит хрупкие перегородки пор ячеистого бетона на глубину до 10–15 мм по радиусу шпура. Вместо калиброванного цилиндрического отверстия образуется разбитая конусная воронка, заполненная мукой. Распорным лепесткам дюбеля не во что упираться — трение падает в 2–3 раза.
-
Невыдутая буровая пыль:
Микропористая силикатная пыль, не удаленная продувочным насосом, работает в зоне контакта как сухая смазка. При нагружении гильза дюбеля проскальзывает по слою пыли без сцепления со стенками базового материала.
3. Классификация анкеров для автоклавного газобетона
Для надежного крепления подсистем НФС и теплоизоляции в газобетонных блоках D300–D500 применяются три конструктивных типа крепежа:
| Тип анкера | Принцип работы | Глубина заделки $h_{ef}$, мм | Характеристическое усилие $N_{Rk}$ (D400) | Область применения |
|---|---|---|---|---|
| Распорный с удлиненной гильзой | Раздвижные усы распределяют распор по большой площади | 70 – 100 | 0.8 – 1.3 кН | Крепление минераловатного утеплителя (тарельчатые дюбели) |
| Винтовой самонарезающий (турбодюбель) | Спиральные ребра врезаются в тело пористого блока без распора | 60 – 90 | 1.2 – 1.8 кН | Кронштейны легких фасадных систем, направляющие |
| Химический анкер с сетчатой гильзой | Затекание эпоксидной/виниловой смолы в открытые поры газобетона | 100 – 150 | 2.5 – 4.5 кН (максимальная надежность) | Несущие кронштейны тяжелых НФС (керамогранит, терракота, камень) |
4. Методика проведения натурных статических испытаний по ГОСТ Р 58387
Испытания проводятся непосредственно на фасадных стенах строящегося здания до начала массового бурения и монтажа. Объем выборки составляет не менее 15 испытаний на объект или не менее 5 точек на каждую характерную захватку / этаж / плотность блоков.
Пошаговый регламент полевых испытаний:
- Разметка контрольных зон: испытания проводятся на расстоянии не менее 150 мм от краев оконных проемов, деформационных швов и углов здания во избежание скалывания краевых зон.

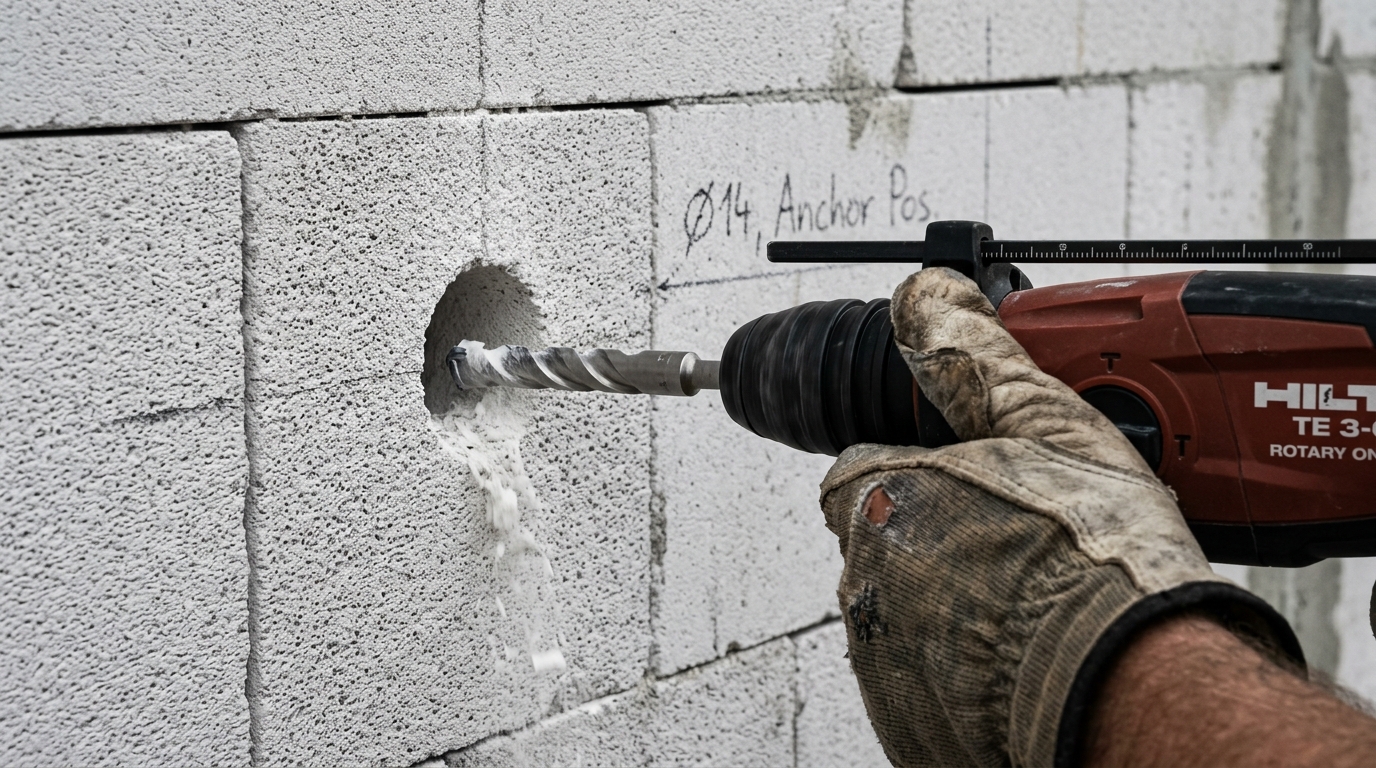

- Безударное сверление: шпуры бурятся безударной дрелью с контролем диаметра сверла поверенным штангенциркулем.
- Очистка шпура: отверстие двукратно продувается ручным насосом и прочищается проволочным ершиком.
- Установка анкера: распорный сердечник забивается или закручивается динамометрическим инструментом с контролем момента затяжки $T_{inst}$.

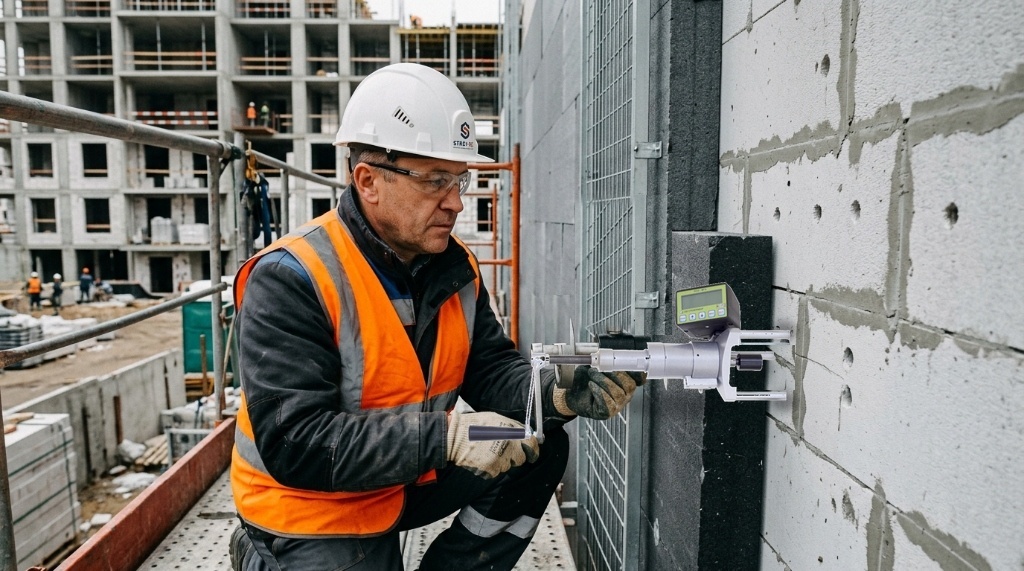

- Монтаж испытательного стенда ПСО-МГ4: захватная вилка прибора заводится под шляпку анкера. Опорные ножки прибора расставляются на расстояние не менее $3 \cdot h_{ef}$ (не менее 250 мм) от оси анкера, чтобы опорное кольцо не передавало обжимающее давление на призму выпора.
- Ступенчатое нагружение: гидроприводом или винтовым механизмом создается непрерывно возрастающая осевая нагрузка со скоростью $0.5 — 1.0$ кН/мин до момента вырыва или фиксации предельного перемещения $\Delta L \ge 5$ мм.
5. Математический расчет проектной нагрузки: от $N_u$ к $N_{Rd}$
Критическая ошибка начинающих проектировщиков — деление полученного разрушающего усилия на коэффициент 1.5. В нормативной практике расчет выполняется в три строгих математических шага согласно ГОСТ Р 58387-2019:
Шаг 1. Среднеарифметическое усилие вырыва выборки:
$$N_m = \frac{1}{n} \sum_{i=1}^n N_i$$
Шаг 2. Характеристическое (нормативное) сопротивление $N_{Rk}$ с учетом разброса:
$$N_{Rk} = N_m \cdot (1 — k \cdot V)$$
где $V$ — коэффициент вариации прочности ($V = S / N_m$), а $k$ — квантиль Стьюдента (при выборке $n = 15$ значение $k = 2.05$ для $95\%$ доверительной вероятности). Если строители бурили неаккуратно и разброс усилий велик ($V > 20\%$), характеристическое усилие резко падает!
Шаг 3. Расчетное сопротивление анкера $N_{Rd}$ с учетом коэффициента надежности:
$$N_{Rd} = \frac{N_{Rk}}{\gamma_M}$$
Внимание: коэффициент надежности по материалу основания $\gamma_M$
Для тяжелого бетона классов В20–В30 коэффициент надежности составляет $\gamma_M = 1.5$. Однако для автоклавного ячеистого газобетона марок D300–D500 по европейским и российским нормам принимается $\gamma_M = 2.0 — 2.5$ (из-за высокой чувствительности к влажности и неравномерности поровой структуры). В результате реальное расчетное усилие на один тарельчатый дюбель в газобетоне D400 составляет всего 0.30–0.45 кН (30–45 кгс)!
6. Методология и приборное оснащение для испытаний анкеров
Для проведения достоверных натурных испытаний крепежа на объекте применяется сертифицированный комплекс поверенного оборудования:
- Цифровые измерители вырыва анкеров: комплексы серии ПСО-МГ4 и ПСО-20МГ4 производства СКБ «Стройприбор» с электронным силоизмерителем (класс точности 1.0) и полным комплектом адаптеров под тарельчатые, фасадные и химические анкеры.
- Инструментальный контроль влажности газобетона: оперативный замер поверхностной и объемной влажности кладки диэлькометрическими влагомерами Влагомер-МГ4Б по ГОСТ 21718.
- Определение прочности бетона основания: сопутствующий контроль прочности монолитных поясов и перекрытий методами отрыва со скалыванием ПОС-60МГ4 и ультразвуковым методом УКС-МГ4.
- Официальный протокол и расчетная схема: составление технического отчета и протокола испытаний с внесением результатов в единый реестр поверок ФГИС «АРШИН», согласовываемый Мосгосстройнадзором и службами генподрядчика.
Чек-лист входного контроля для инженера технадзора:
- Требуйте протокол натурных испытаний анкеров на вырыв до выдачи разрешения на монтаж направляющих и утеплителя.
- Контролируйте инструмент монтажников: при обнаружении ударных перфораторов на газобетоне работы должны быть немедленно остановлены.
- Сверяйте расчетный шаг дюбелей в проекте: при расчетном сопротивлении $N_{Rd} \approx 0.35$ кН на рядовых участках требуется не менее 5–6 дюбелей на 1 м², а в краевых ветровых зонах — до 8–10 шт/м².
- Для тяжелых фасадных подсистем в стенах из газобетона D300/D400 применяйте исключительно химические анкеры с увеличенной глубиной заделки ($h_{ef} \ge 130$ мм).
