Испытание анкеров на вырыв: натурные испытания на объекте по ГОСТ Р 58387-2019 и СП 513.1325800.2022

Актуально:
~7 мин чтения
Нормативы проверены (2026)

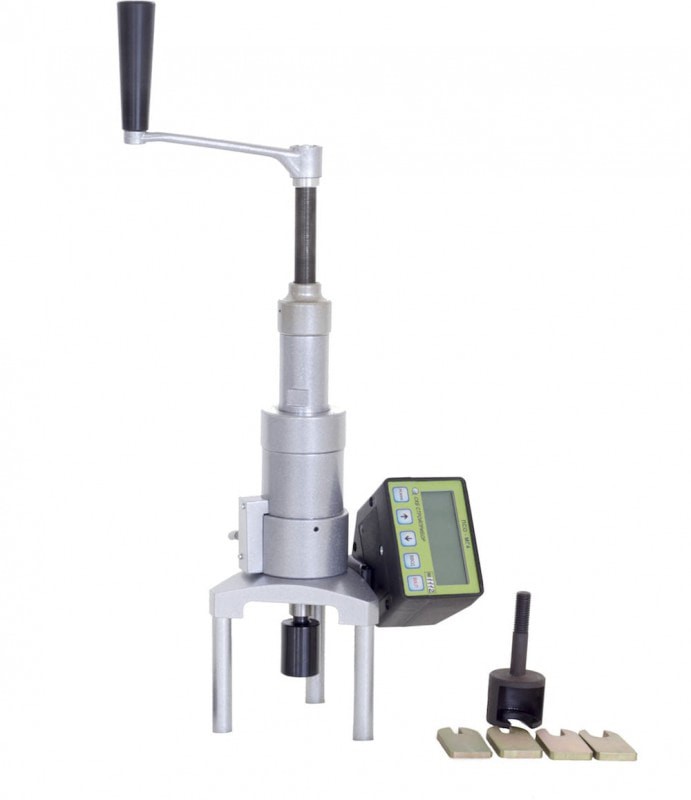

Полевые натурные испытания анкеров на вырыв на фасаде здания
Полевые натурные испытания фасадных анкеров и дюбелей на вырыв специализированным гидрофицированным прибором

Ни один паспорт или техническое свидетельство на фасадный дюбель или механический анкер не гарантирует проектную несущую способность крепления на конкретной стройплощадке. Паспортные нагрузки определяются производителем в лабораторных условиях на монолитном бетоне класса В25. В реальном здании основанием часто служат пустотелый керамический кирпич, поризованные блоки, щелевой керамзитобетон или старая кладка с выветренными швами, где фактическое усилие вырыва оказывается в 2–4 раза ниже табличного.

При монтаже навесных фасадных систем (НФС) и креплении ответственных конструкций СП 513.1325800.2022 и СП 70.13330.2012 требуют обязательного проведения натурных испытаний анкеров на выдергивание непосредственно на объекте. Без протокола испытаний аккредитованной лаборатории авторский надзор не согласует проект фасадной системы, а строительный контроль не подпишет акт скрытых работ. В данном руководстве разобран практический регламент натурных испытаний: объем статистической выборки, пошаговая методика нагружения, перевод разрушающего усилия в расчетное и типичные ошибки при испытаниях.

1. Нормативная база и цели натурных испытаний

Проведение полевых испытаний анкерного крепежа на объектах строительства регламентируется тремя базовыми документами:

  1. ГОСТ Р 58387-2019 «Анкеры тарельчатые для крепления теплоизоляционного слоя в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями. Метод определения прочности при вырыве».
  2. СП 513.1325800.2022 «Анкерные крепления к бетону. Правила проектирования».
  3. СТО НОСТРОЙ 2.14.7-2011 «Навесные фасадные системы. Правила монтажа и контроль выполнения работ».

Главные задачи натурных испытаний:

  • Определение фактического характера разрушения узла (вырыв тела анкера из стены, срез резьбы, разрушение конуса основания, смятие стенок пустотелого блока).
  • Определение среднего разрушающего усилия $N_{Ru,m}$ и коэффициента вариации прочности $v$.
  • Назначение шага расстановки фасадных кронштейнов и длины распорной зоны анкеров в проекте.

2. Объем выборки: сколько анкеров необходимо тянуть

Распространенная ошибка подрядчиков — испытать 3–5 анкеров на весь фасад и потребовать от лаборатории выдачи протокола. Подобные протоколы признаются ничтожными при проверках Госстройнадзора.

Нормативные правила формирования выборки:

  • Для фасадных дюбелей (ГОСТ Р 58387-2019): на каждый тип материала основания (тяжелый бетон, кирпич, газобетон) и для каждой зоны высотности здания испытывается не менее 15 анкеров каждого типоразмера.
  • Для стальных анкеров кронштейнов НФС (СП 513.1325800): испытания проводят сериями минимум по 5 точек на характерный конструктивный участок, суммарно не менее 15–20 точек на объект.
  • Если основание неоднородно (например, монолитные железобетонные пояса чередуются с заполнением из газобетонных блоков D500), испытания проводятся раздельно по каждому типу основания.
Тип стенового материала основания Характерный вид разрушения Минимальный объем испытаний Допустимый коэффициент вариации $v$
Тяжелый бетон В20–В35 Вырыв конуса бетона или проскальзывание 15 точек $v \le 15\%$
Полнотелый глиняный кирпич М100 Выдергивание распорной гильзы со смятием 15 точек $v \le 20\%$
Пустотелый кирпич и щелевые блоки Прорыв тонких внутренних перегородок 15–20 точек $v \le 25\%$
Автоклавный газобетон D400–D600 Смятие пор и конусный срез ячеистого массива 15 точек $v \le 20\%$

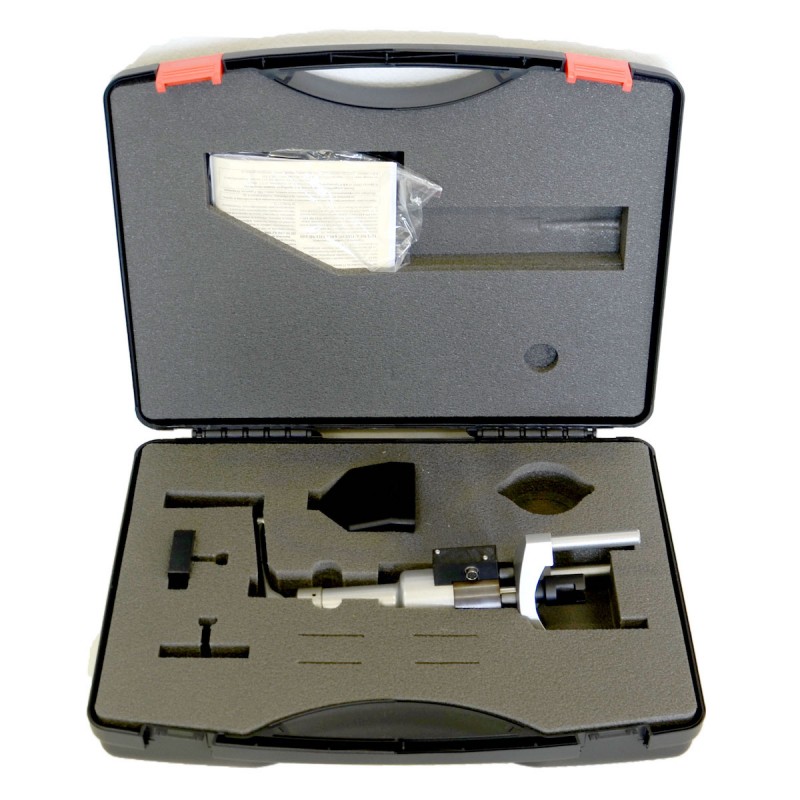

Измеритель адгезии и вырыва анкеров ПСО-МГ4 завода СКБ Стройприбор
Измеритель прочности крепления и усилия вырыва анкеров серии ПСО-МГ4 завода СКБ «Стройприбор» со сменными вилочными захватами для фасадных дюбелей и анкерных болтов

3. Оборудование для испытаний: измерители силы вырыва серии ПСО-МГ4

Для полевых испытаний применяется переносное гидрофицированное оборудование с механическим или электронным динамометром, опорным мостиком и сменными захватами под различные типы анкерных головок.

Для проведения натурных испытаний фасадных дюбелей, анкерных болтов и арматурных выпусков на строительных объектах применяется прибор контроля прочности сцепления и силы вырыва анкеров ПСО-МГ4 (модели с усилием до 10, 20 и 50 кН) производства СКБ «Стройприбор». Прибор внесен в Государственный реестр средств измерений РФ, оснащен электронным тензометрическим силоизмерителем, цифровым блоком с индикацией текущего и пикового разрушающего усилия, а также регулируемыми опорами, исключающими влияние опорного давления на зону выкалывания конуса материала.

Конструктивные требования к испытательной установке:

  1. Расстояние от оси анкера до опор силового мостика: должно составлять не менее $1{,}5 \cdot h_{ef}$ (где $h_{ef}$ — глубина анкеровки), иначе опорные лапы прибора подожмут конус вырыва основания, искусственно завысив результат испытаний на 30–50%.
  2. Шарнирный компенсатор перекоса: соединение штока гидроцилиндра с захватом анкера обязательно выполняется через шаровой шарнир, чтобы исключить возникновение изгибающего момента на штоке и срез резьбы.

4. Пошаговый технологический регламент испытания

Шаг 1. Монтаж контрольных анкеров

Анкеры устанавливаются строго по технологической карте производителя: сверление безударным способом (для пустотелого кирпича и ячеистого бетона — только безударное сверление), обязательная продувка отверстия ручным насосом от буровой муки не менее 3 раз, закручивание динамометрическим ключом с проектным моментом затяжки Tinst.

Шаг 2. Установка испытательного прибора

Опорная рама прибора ПСО-МГ4 выставляется соосно испытываемому анкеру. Регулировочными винтами опор добиваются перпендикулярности тянущего усилия плоскости стены. На головку анкера или дюбеля устанавливается соответствующий захват (цанговый, вилочный или резьбовой переходник).

Шаг 3. Ступенчатое нагружение

Нагружение выполняется плавно со скоростью роста усилия не более $0{,}5\dots 1{,}0$ кН/с:

  • Фиксируется нагрузка появления первых признаков подвижки анкера.
  • Нагружение продолжается до момента падения усилия (разрушение основания, вырыв гильзы) либо до достижения контрольной нагрузки, превышающей проектную в 1,5 раза (для неразрушающих выборочных испытаний установленных анкеров).

Шаг 4. Фиксация характера разрушения

В рабочем журнале фиксируется не только максимальная нагрузка NRu, но и характер отказа:

  • Тип А: вырыв анкера из материала основания без разрушения блока;
  • Тип Б: вырыв анкера с конусом основания;
  • Тип В: срез/разрыв стального стержня или пластиковой гильзы;
  • Тип Г: разрушение/раскалывание кладочного элемента.

5. Статистическая обработка и расчет допустимой нагрузки

Фактическое расчетное сопротивление анкерного крепления NRd вычисляется не по наименьшему или среднему значению, а с учетом нормативного разброса прочности по СП 513.1325800:

1. Среднее арифметическое разрушающее усилие:

NRu,m = (Σ Ni) / n
где Ni — разрушающее усилие в каждом испытании, кН; n — количество испытанных анкеров в серии (n ≥ 15)

2. Коэффициент вариации выборки (v):

v = s / NRu,m
где s — среднее квадратическое отклонение выборки; если v > 25%, основание признается неоднородным, а объем испытаний увеличивается вдвое

3. Нормативное и расчетное сопротивление вырыву:

NRd = NRk / γM = [NRu,m · (1 − k · v)] / γM
где k — квантиль нормального распределения (для n=15 k=2,0); γM — коэффициент надежности по материалу (для бетона γM=1,5, для кирпича и блоков γM=2,0–2,5)

Именно полученное значение NRd передается проектировщику для выполнения статического расчета несущего фасадного каркаса на ветровые и гравитационные нагрузки.

6. Что должно содержать легитимное заключение для технадзора

По итогам натурных испытаний оформляется Акт натурных испытаний анкерных креплений, к которому прикладываются:

  1. Аттестат аккредитации испытательной лаборатории.
  2. Свидетельство о поверке прибора ПСО-МГ4 с действующей записью в реестре ФГИС «АРШИН».
  3. Исполнительная схема с точной привязкой осей и отметок испытательных точек на фасаде здания.
  4. Протокол испытаний с таблицей всех 15+ значений, указанием момента затяжки, глубины посадки анкера, характера разрушения и расчетом $N_{Rd}$.

Чек-лист инженера технадзора при приемке испытаний анкеров:

  • ☐ Отверстия в ячеистых блоках и пустотелом кирпиче бурились в безударном режиме (без перфорации).
  • ☐ Опорные лапы прибора ПСО-МГ4 расставлены шире предполагаемого конуса вырыва основания (не менее 150 мм от оси).
  • ☐ Выдержан минимальный объем выборки (не менее 15 точек на каждый тип стенового основания).
  • ☐ В протоколе зафиксирован тип разрушения узла по каждой точке.
  • ☐ Расчетное значение $N_{Rd}$ вычислено с коэффициентом надежности $\gamma_M \ge 2{,}0$ для кладки.
  • ☐ Прибор ПСО-МГ4 имеет действующее свидетельство о поверке.
Экспертиза «Вектор НК»
Материал подготовлен и проверен инженерами лаборатории
Ведущий специалист неразрушающего контроля • II уровень квалификации (СДАНК-02 / ISO 9712)

Методические рекомендации, формулы и допуски согласованы с действующими редакциями ГОСТ и СП. Статья основана на практическом опыте инструментальных испытаний и обследования несущих конструкций.
