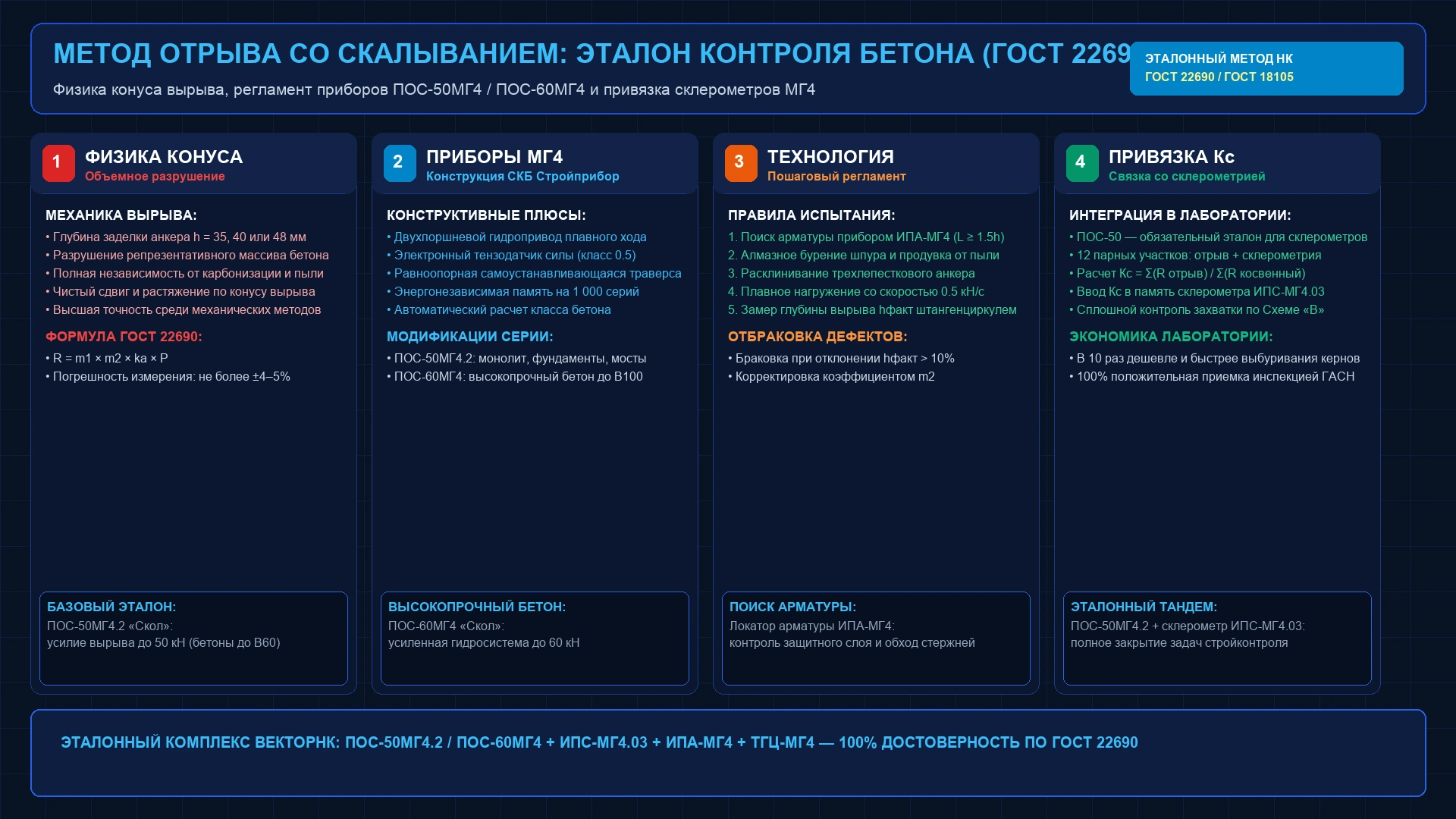

Метод отрыва со скалыванием: почему ПОС-50МГ4 и ПОС-60МГ4 являются эталоном арбитражного контроля бетона

Среди всех механических методов неразрушающего контроля прочности бетона, включенных в ГОСТ 22690-2015, метод отрыва со скалыванием занимает высшую ступень по метрологической достоверности и юридической силе. Именно отрыв со скалыванием является обязательным базовым методом для привязки косвенных приборов (склерометров и ультразвуковых тестеров) и выступает главным арбитражным инструментом при возникновении споров между подрядчиком, техническим надзором и заводом-изготовителем бетонной смеси.

1. Физическая сущность и механика разрушения конуса

В отличие от поверхностных методов (ударный импульс, упругий отскок), оценивающих лишь тонкий приповерхностный слой толщиной 2–10 мм, метод отрыва со скалыванием разрушает репрезентативный объем бетона в виде объемного конуса вырыва с глубиной заложения анкера h = 35…48 мм.

Прочность бетона на сжатие R (МПа) вычисляется через предельное усилие вырыва анкера P (кН) по градуировочной формуле ГОСТ 22690-2015:

где:

• P — максимальное разрушающее усилие, зафиксированное силоизмерительным датчиком прибора (кН);
• m₁ — коэффициент, учитывающий максимальный размер крупного заполнителя (для гранитного щебня фракции ≤ 20 мм m₁ = 1.0; для фракции > 20 мм m₁ = 1.05…1.10);
• m₂ — коэффициент пропорциональности при испытании бетона с нестандартным конусом вырыва;
• k_a — масштабный коэффициент анкерного устройства (зависит от типа и глубины заделки анкера: h = 35 мм, 40 мм или 48 мм).

2. Конструктивные преимущества приборов серии ПОС-МГ4 (ООО «СКБ Стройприбор»)

В практике ведущих испытательных лабораторий, научно-исследовательских институтов (НИИЖБ, ЦНИИС) и органов надзора безусловным лидером среди приборов отрыва со скалыванием является линейка ПОС-50МГ4 и ПОС-60МГ4 производства челябинского завода ООО «СКБ Стройприбор».

Ключевые конструктивные и метрологические достоинства приборов ПОС-МГ4:

1. Высокое тяговое усилие гидропривода: Гидравлическая система обеспечивает плавное и стабильное нарастание нагрузки до 50 кН (ПОС-50МГ4) и до 60 кН (ПОС-60МГ4), что позволяет уверенно испытывать высокопрочные бетоны классов B50, B60 и выше без риска перегрузки гидроцилиндра.
2. Электронная силоизмерительная система высокой точности: Тензорезисторный датчик силы передает сигнал на микропроцессорный блок, который автоматически фиксирует пиковую нагрузку разрушения с погрешностью не более ±2% и исключает субъективные ошибки оператора при снятии показаний.
3. Надежные сегментные анкеры: Комплектация включает усиленные трехлепестковые саморасклинивающиеся анкерные устройства с контролируемой глубиной заделки (35 мм, 40 мм, 48 мм), гарантирующие правильную геометрию конуса вырыва без проскальзывания анкера в шпуре.
4. Энергонезависимая память и протоколирование: Прибор сохраняет результаты сотен серий испытаний с автоматическим расчетом статистических характеристик и возможностью экспорта данных на ПК для оформления официальных протоколов испытаний.

3. Правила проведения испытаний и исключение влияния арматуры

Для обеспечения чистоты эксперимента и исключения искажений ГОСТ 22690 устанавливает строгие правила:

• Поиск арматуры перед бурением: Место установки анкера обязательно сканируется электромагнитным прибором (например, ИПА-МГ4 или Поиск-2.6). Расстояние от анкера до ближайшего арматурного стержня должно составлять не менее 1.5 высоты конуса ($L ge 1.5 h pprox 70dots80$ мм).
• Контроль фактической глубины вырыва: После вырыва анкера штангенциркулем измеряется фактическая глубина конуса $h_{fact}$. Если разница с номинальной глубиной превышает 10%, результат бракуется или корректируется коэффициентом $m_2 = (h_{nom} / h_{fact})^2$.
