Лазерное 3D-сканирование в обследовании зданий (Scan-to-BIM): перевод облака точек в исполнительную модель по ГОСТ Р 59562 и ГОСТ 31937

Наземное лазерное 3D-сканирование (НЛС) и технология Scan-to-BIM произвели революцию в инструментальном обследовании зданий и сооружений. Традиционные методы обмерных работ — лазерные дальномеры, мерные ленты и одиночные засечки электронным тахеометром — фиксируют дискретные точки с шагом в несколько метров, неизбежно упуская пространственные деформации, локальные выпучивания несущих стен, скручивания колонн и прогибы длинномерных ферм. Наземный LiDAR фиксирует до 2 000 000 точек в секунду с погрешностью в 1–2 миллиметра, формируя абсолютную цифровую копию («цифровой двойник») объекта.

Перевод первичного облака точек в параметрическую информационную модель (BIM) по ГОСТ Р 59562-2021 и ГОСТ 31937-2024 позволяет не просто выпустить комплект безупречных обмерных чертежей, но и загрузить точную фактическую геометрию деформированного каркаса в расчетные комплексы (SCAD, Лира-САПР) для поверочных расчетов несущей способности.

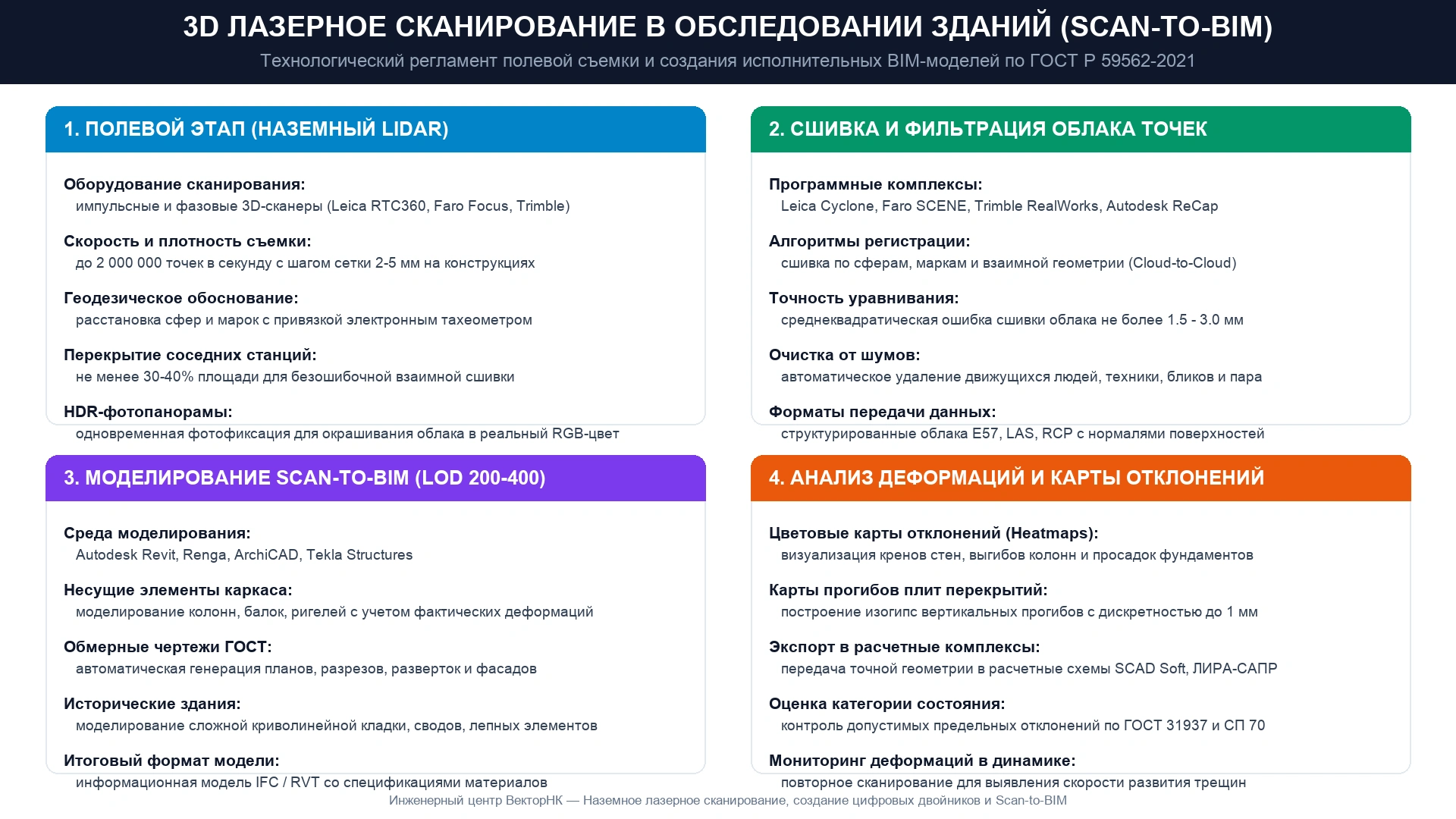

Рис. 1. Четырехэтапный сквозной регламент технологии Scan-to-BIM: полевое сканирование, сшивка и фильтрация облака, параметрическое моделирование каркаса и анализ деформаций (Heatmaps).

1. Нормативная база и стандарты точности

Применение лазерного сканирования и создание исполнительных информационных моделей в РФ регламентируется следующими государственными стандартами:

• ГОСТ Р 59562-2021 «Информационные модели зданий и сооружений. Правила формирования архитектурно-строительной модели на основе данных лазерного сканирования» — определяет уровни детализации (LOD 200–400), допуски аппроксимации и правила именования элементов;
• ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — устанавливает обязательность инструментальной фиксации геометрических параметров несущих конструкций и их отклонений;
• ГОСТ Р 59381-2021 / ГОСТ 32869 — классификация методов геодезических наблюдений за деформациями и осадочными процессами;
• СП 333.1325800.2020 — правила формирования отчетной цифровой модели объекта для прохождения государственной экспертизы.

2. Оборудование и физические принципы съемки

В практике комплексного технического обследования применяются два основных класса наземных лазерных сканеров:

Для окрашивания точек в естественные цвета сканеры оснащаются встроенными HDR-камерами с системой автоматической компенсации экспозиции. Для каждой точки в облаке регистрируется 7 параметров: пространственные координаты $(X, Y, Z)$, интенсивность отраженного лазерного импульса $(I)$ и цветовой канал $(R, G, B)$.

Рис. 2. Инструментальное обследование сложной пространственной геометрии кирпичной кладки и сводчатых перекрытий.

3. Пошаговый технологический процесс Scan-to-BIM

Шаг 1: Полевое сканирование и геодезическое обоснование

Перед началом сканирования на объекте создается жесткий опорный планово-высотный каркас с помощью электронного тахеометра (Sokkia, Leica TS). В характерных зонах монтируются черно-белые геодезические марки и высокоточные матовые сферы диаметром 145 или 200 мм. При съемке соблюдается нормативное перекрытие между смежными станциями не менее 30–40%, что исключает появление «слепых зон» за колоннами и подкрановыми балками.

Шаг 2: Камеральная сшивка (регистрация) и фильтрация облака

Сырые скан-станции импортируются в специализированные пакеты (Leica Cyclone REGISTER 360, Faro SCENE, Trimble RealWorks). Проводится совмещение станций по двум алгоритмам:

1. Target-based (по маркам и сферам): гарантирует строгую координатную привязку к государственной или локальной строительной сетке;
2. Cloud-to-Cloud (по взаимной геометрии поверхностей): алгоритм ICP (Iterative Closest Point) доводит среднюю квадратическую ошибку (СКО) совмещения до 1,2–2,0 мм.

Затем выполняется глубокая фильтрация облака: удаление людей, движущегося транспорта, бликов от зеркальных поверхностей и пылевых взвесей.

Шаг 3: Моделирование фактического каркаса (Scan-to-BIM)

Очищенное единое облако точек экспортируется в форматы E57 или RCP/RCS и подгружается в среду информационного моделирования (Autodesk Revit, Renga, Archicad, Tekla Structures). Инженеры создают трехмерные элементы, строго привязываясь к точкам лазерных отражений:

4. Анализ деформаций: тепловые карты (Heatmaps) и карты прогибов

Главная ценность лазерного сканирования для технического отчета по обследованию — возможность автоматизированного расчета деформационных полей:

1. Карты отклонений от вертикали (Heatmap): программный комплекс вычисляет расстояние от каждой точки реальной стены или колонны до идеальной вертикальной плоскости. Результат выводится в виде цветной температурной шкалы (зеленый — в допуске, желтый — отклонение 10–20 мм, красный — недопустимый крен свыше 30 мм). Это мгновенно выявляет зоны потери устойчивости по СП 70.13330;
2. Карты прогибов плит перекрытий и покрытий: строятся горизонтальные срезы с шагом изолиний в 5 мм. Инженер сразу видит эпицентр максимального прогиба железобетонного перекрытия и сопоставляет его с нормативным пределом $f_{\text{ult}} = L / 200$ по СП 20.13330;
3. Прямой экспорт в расчетные комплексы: геометрическая осевая модель каркаса со всеми эксцентриситетами экспортируется через формат IFC в SCAD Soft или ЛИРА-САПР. В расчетную схему закладываются не идеализированные чертежи советского проекта, а реальная геометрия здания со всеми накопившимися осадками и кренами.

5. Сравнение 3D-сканирования с традиционными обмерами

6. Применение при обследовании памятников и реконструкции

Для памятников истории и культуры (ОКН) лазерное сканирование является единственным разрешенным методом высокоточных фиксационных обмеров. Сканер позволяет оцифровать:

• Криволинейные кирпичные крестовые и цилиндрические своды с определением осадок пят сводов;
• Сложные декоративные гипсовые карнизы, капители колонн, лепной декор (с последующей печатью утраченных фрагментов на 3D-принтере);
• Сеть трещин в каменной кладке с шириной раскрытия от 0,5 мм без физического контакта с аварийными участками.

7. Состав комплекта документации, передаваемой заказчику

В результате выполнения работ по 3D-сканированию и созданию модели заказчик получает полный комплект цифровой и бумажной документации:

1. Единое геопривязанное облако точек в обменных форматах E57, LAS или Autodesk ReCap (RCP/RCS) с текстурами RGB;
2. Исполнительную цифровую информационную модель здания в формате Autodesk Revit (RVT) и открытом нейтральном формате IFC;
3. Комплект обмерных чертежей по ГОСТ 21.501-2018: поэтажные планы с фактическими размерами, продольные и поперечные разрезы, планы кровли, развертки фасадов;
4. Карты деформационного анализа: исполнительные схемы отклонений колонн, стен от вертикали и карты прогибов перекрытий;
5. Технический отчет о лазерном сканировании с оценкой точности уравнивания опорной сети и свидетельствами о поверке сканирующих систем.
