Устройство проема в несущей стене — сложнейшая инженерно-строительная операция при перепланировке жилых квартир, коммерческих помещений и реконструкции производственных зданий. Вырезание участка несущей железобетонной панели, монолитного пилона или кирпичного простенка кардинально перераспределяет силовые потоки в здании: в смежных участках стены и надопорных зонах нормальные напряжения сжатия возрастают в 2–4 раза, провоцируя раскрытие трещин, пластические деформации и в предельных случаях локальное прогрессирующее обрушение перекрытий.
В соответствии с требованиями СП 70.13330.2012 (п. 9.1), СП 16.13330.2017, СП 63.13330.2018, СП 15.13330.2020 и нормами жилищного надзора (включая Постановление Правительства Москвы № 508-ПП), пробивка проема в несущей конструкции категорически запрещена без предварительного инструментального обследования, поверочного расчета и монтажа разгружающей металлической рамы. В данном руководстве представлены типовые конструктивные схемы усиления спаренными швеллерами и уголками, формулы поверочного расчета балки перемычки, правила алмазной резки и алгоритм сдачи скрытых работ техническому надзору.
1. Инструментальное обследование стены перед проектированием проема
Проектирование усиления начинается с выездного обследования конструкции по ГОСТ 31937-2024. Инженер обязан установить фактическое напряженно-деформированное состояние элемента и определить скрытые характеристики:
- Определение фактической прочности бетона или кирпича: Прочность монолита или панелей замеряется методом ударного импульса приборами серии ИПС-МГ4 либо методом отрыва со скалыванием по ГОСТ 22690-2015. В кирпичных стенах фактическая марка раствора определяется методом вдавливания конуса или отбором проб по СП 15.13330.
- Магнитная локация рабочей арматуры: При помощи электромагнитного сканера ИПА-МГ4 по ГОСТ 22904-93 выявляется шаг стержней, диаметр и защитный слой бетона. Это позволяет разместить границы проема так, чтобы минимизировать перерезание вертикальных рабочих стержней и исключить разрушение зоны скрытых закладных деталей стыка панелей.
- Анализ дефектов и трещин: Контролируется наличие наклонных трещин среза и вертикальных трещин внецентренного сжатия с фиксацией их ширины микроскопом МПБ-3М. При наличии аварийных трещин устройство проема категорически запрещается до инъектирования и укрепления массива.

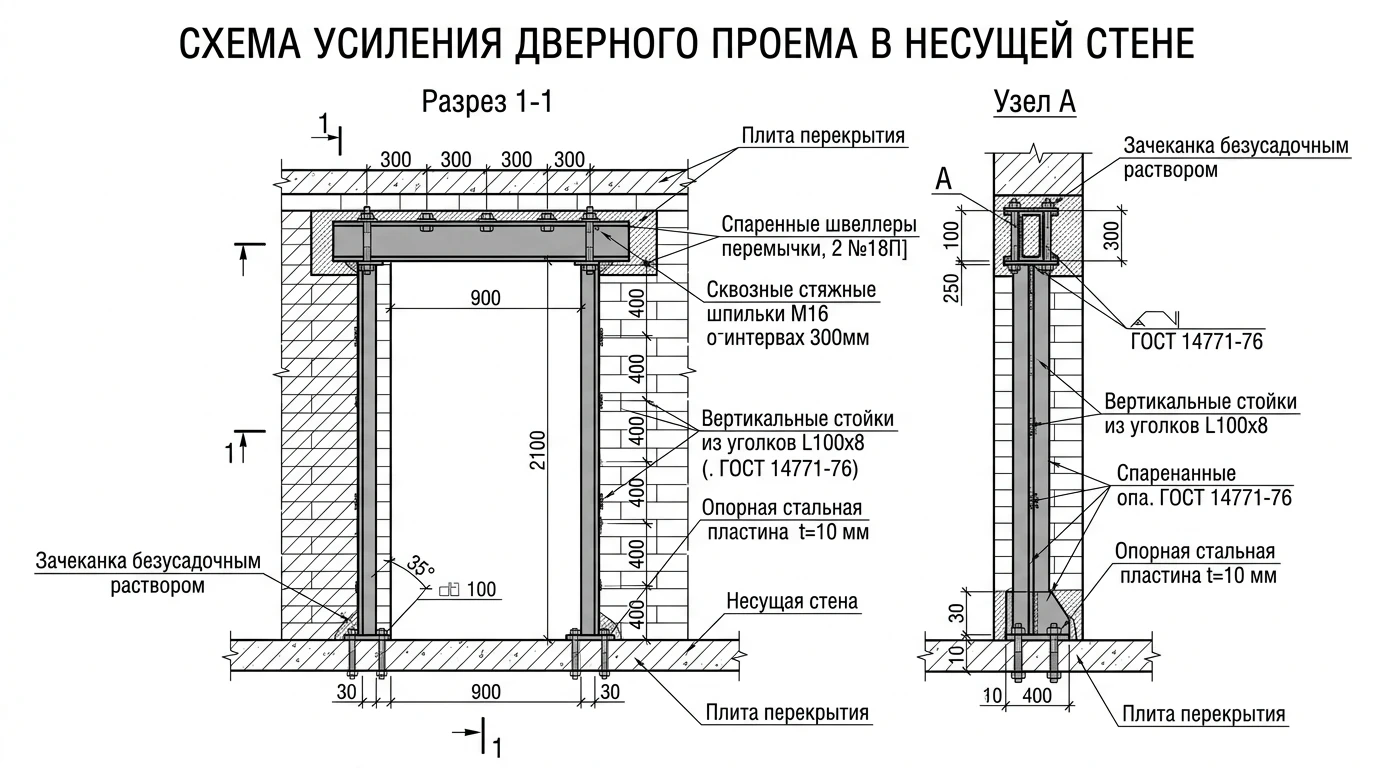

2. Конструктивные схемы металлического усиления
Конструкция рамы усиления выбирается в зависимости от материала стены, этажности здания и ширины проектируемого проема:
| Тип конструкции стены | Ширина проема | Оптимальная схема металлоусиления | Профиль проката (ГОСТ 8240 / ГОСТ 8509) |
|---|---|---|---|
| Панельные дома типовых серий (П-44, КОПЭ, П-3 и др.) | 800 – 1000 мм | П-образная накладная коробчатая рама (швеллеры со стяжными шпильками М16–М20) | Швеллер № 16П – 20П, пластины t = 6–8 мм |
| Монолитный железобетон (стены и пилоны t = 160–250 мм) | 900 – 1500 мм | Замкнутая рама со стойками из швеллеров и нижней распорной балкой в теле пола | Швеллер № 18П – 24П, опорные пятки t = 10–12 мм |
| Кирпичные несущие стены (толщина 380, 510, 640 мм) | 800 – 2000 мм | Предварительно врезанная двухшвеллерная балка-перемычка + уголковые обоймы простенков | Швеллер № 20П – 30П, уголки L100x8 – L140x10 |
| Блочные стены (газобетон D500, керамзитобетон) | 900 – 1200 мм | Уголковое окаймление с развитыми опорными подкладками для распределения давления смятия | Уголок L90x7 – L100x8, распределительные листы |
3. Инженерный расчет горизонтальной балки-перемычки по СП 16.13330
Верхняя горизонтальная балка металлорамы рассчитывается на восприятие расчетной нагрузки от вышележащих этажей, перекрытий и собственного веса стены над проемом.
Расчетный изгибающий момент MEd в середине пролета шарнирно опертой или защемленной перемычки определяется по формуле:
Требуемый момент сопротивления составного стального сечения Wтр из условия прочности по первой группе предельных состояний (СП 16.13330.2017, п. 8.2.1):
Для перемычки из двух спаренных швеллеров суммарный момент сопротивления равен W = 2 · Wx (где Wx — табличный момент сопротивления одного профиля по ГОСТ 8240-97). Кроме прочности, обязателен расчет жесткости (II группа предельных состояний): относительный прогиб балки не должен превышать f / L ≤ 1 / 400 – 1 / 500, чтобы исключить деформации и растрескивание вышележащих конструкций.
4. Технологический регламент: пошаговый монтаж и алмазная резка
Грубейшая ошибка неквалифицированных строителей — сначала вырезать проем, а затем монтировать металл в пустой проем. По нормам СП 70.13330 работы выполняются в строго обратной последовательности:
- Установка временных разгрузочных стоек: До начала любых работ под плиты перекрытия сверху и снизу устанавливаются регулируемые телескопические стойки (домкраты) с деревянными брусьями-лежнями для временного снятия нагрузки от собственного веса перекрытия.
- Разметка и устройство штроб под перемычку: Алмазным инструментом прорезается верхняя горизонтальная штроба на глубину полки швеллера. В кирпичной кладке сначала штробится одна сторона, монтируется швеллер на раствор, затем процедура повторяется с противоположной стороны.
- Стяжка шпильками и инъектирование: Сквозь стену бурятся отверстия диаметром 18–22 мм с шагом 300–400 мм. Спаренные швеллеры стягиваются высокопрочными шпильками М16–М20 с массивными шайбами и гайками. Пространство между стенкой швеллера и бетоном заполняется безусадочным цементным составом.
- Безударная алмазная резка проема: Проем вырезается настенной алмазной дисковой пилой или канатным станком на подъемные фрагменты массой не более 50–70 кг. Применение отбойных молотков и перфораторов запрещено: ударные микросотрясения разрушают сцепление арматуры с бетоном на расстоянии до 1,5 метров от линии реза!

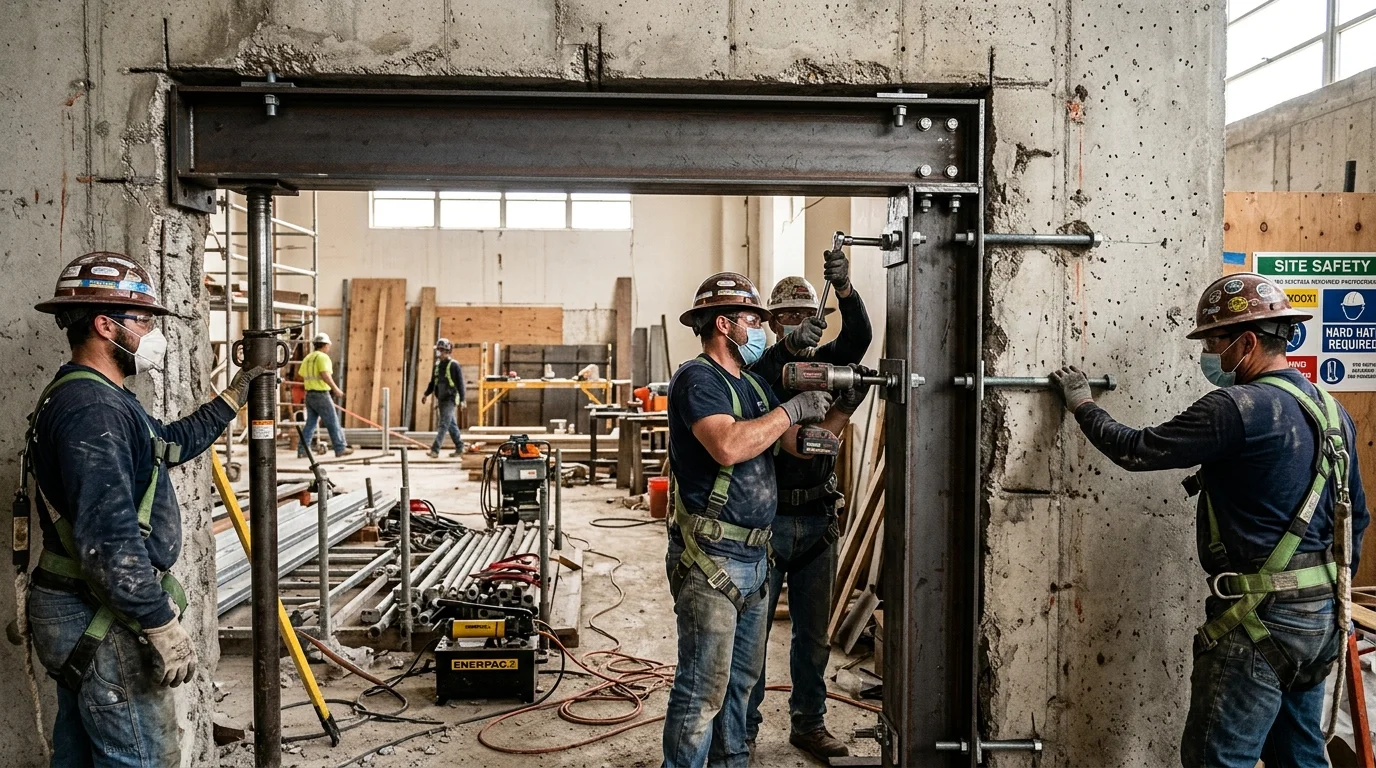

- Монтаж вертикальных стоек и расклинивание: Устанавливаются вертикальные стойки (швеллеры или уголки) с опиранием на нижние распределительные стальные пластины.
- Чеканка зазоров безусадочной смесью: Верхний зазор между балкой и перекрытием наглухо расклинивается металлическими клиньями и нагнетается тиксотропным ремонтным составом класса R4 (прочность ≥ 45 МПа) — например, смесью на основе расширяющегося цемента. Без этого металлорама останется ненагруженной декорацией!
5. Порядок согласования и сдача работ (Исполнительная документация)
Самовольный проем в несущей стене образует состав правонарушения по ст. 7.21 КоАП РФ, влечет штрафы и судебное предписание вернуть конструкцию в исходное состояние. Официальная процедура состоит из 6 шагов:
- Техническое заключение о состоянии конструкций: Оформляется автором проекта дома (в Москве для типовых панельных серий — АО МНИИТЭП) либо экспертной организацией с допуском СРО на обследование.
- Разработка проекта перепланировки: Лицензированная проектная организация (член проектного СРО) выполняет раздел «Конструктивные решения» (КР) с поверочными расчетами прочности и чертежами узлов усиления.
- Получение разрешения жилищной инспекции: Проект подается на согласование в Мосжилинспекцию (или комитет по градостроительству региона) через портал госуслуг.
- Производство работ подрядчиком с СРО: Алмазную резку и монтаж рамы имеет право выполнять только строительная организация, состоящая в строительном СРО.
- Оформление Актов освидетельствования скрытых работ (АОСР): Составляются акты на монтаж металлоконструкций, сварку, зачеканку зазоров раствором и антикоррозийную/огнезащитную обработку. Акты подписывают автор проекта (авторский надзор), подрядчик и представитель технадзора.
- Итоговая приемка инспектором: Инспектор жилинспекции выезжает на объект, проверяет геометрические размеры проема, комплект АОСР и подписывает «Акт о завершенном переустройстве». На основании акта кадастровый инженер изготавливает новый технический план для внесения изменений в ЕГРН.
6. Часто задаваемые вопросы (FAQ)
На каком минимальном расстоянии от наружной стены или угла можно делать проем?
Согласно типовым рекомендациям авторов проектов домов (в частности, МНИИТЭП), минимальный сохраняемый простенок между наружной панелью (или углом квартиры) и краем нового проема должен составлять не менее 1000 мм (в отдельных проектах допускается 800 мм по расчету). Размещение проема ближе 500 мм от края панели категорически запрещено из-за риска разрушения вертикального стыка.
Можно ли сделать проем на первом или втором этаже многоэтажки?
На нижних этажах (1–3 этажи 14–25-этажных домов) несущие стены воспринимают колоссальную нагрузку от всего веса здания. Возможность устройства проема определяется только поверочным расчетом автора проекта. Как правило, ширина проема ограничивается 800–900 мм, а конструкция рамы требует применения тяжелых профилей (швеллеры № 24–27, усиленные стойки с анкеровкой в фундаментную плиту). Если соседи сверху или снизу уже сделали аналогичные проемы, суммарное ослабление стены может превысить предел, и в согласовании будет отказано.
Почему нельзя резать проем обычной «болгаркой» с алмазным диском?
Ручная УШМ («болгарка») не имеет жестких направляющих, что приводит к перекосам диска, заклиниванию и криволинейным резам с недопустимыми сколами граней. Кроме того, резка без постоянной подачи воды создает экстремальную запыленность помещения высокодисперсной силикатной пылью, опасной для дыхания и выводящей из строя пожарные датчики. Работы должны выполняться стенорезными машинами с алмазными дисками и гидросистемой пылеподавления.
Что будет, если сделать проем без согласования и попытаться узаконить потом?
Если проем выполнен с нарушениями (без металлоусиления, с использованием отбойного молотка, срезана рабочая арматура стыков), узаконить его «по факту» невозможно. Жилищная инспекция через суд обяжет владельца восстановить стену по специальному проекту реставрации (замоноличивание безусадочным бетоном с анкеровкой арматуры химическими анкерами по ГОСТ Р 58387), что обойдется в 3–5 раз дороже законного монтажа рамы.
