Неразрушающий контроль (НК) бетона — базовый инструментальный фундамент современного строительного контроля, технического надзора и судебно-строительной экспертизы. При возведении монолитных высотных каркасов, мостовых переходов и промышленных комплексов лабораторные испытания контрольных кубов не могут гарантировать реальную прочность несущих конструкций. Разница в условиях виброуплотнения, температурно-влажностных режимах твердения и кинетике набора прочности между лабораторным образцом $100\times 100$ мм и массивным монолитным пилоном достигает 20–40%. Единственным легитимным способом подтверждения проектного класса бетона $B$ в теле конструкции по ГОСТ 18105-2018 является сплошной или выборочный контроль методами механического воздействия по ГОСТ 22690-2015 и ультразвуковым зондированием по ГОСТ 17624-2021 с использованием приборного комплекса серии МГ4.

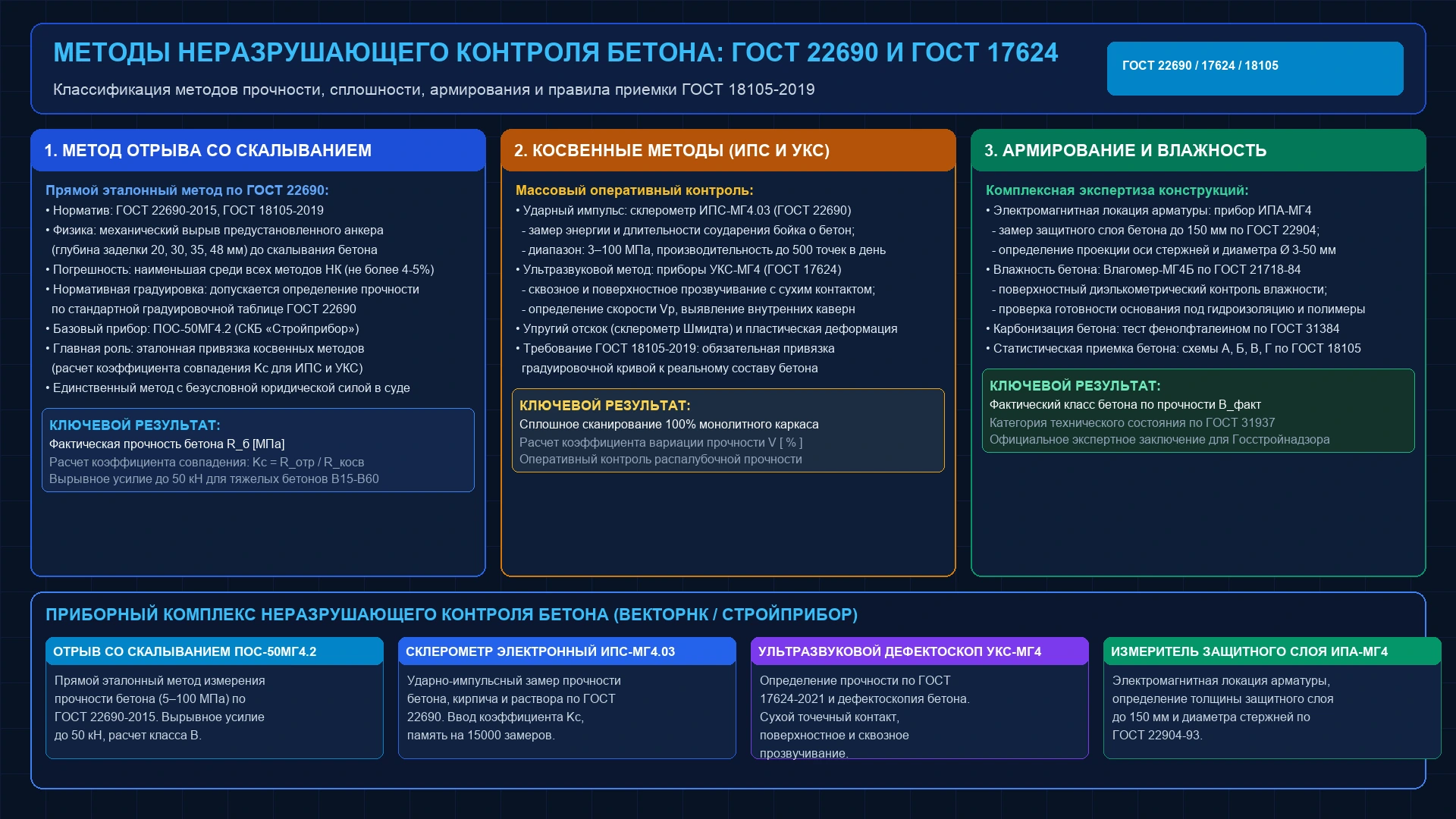

1. Иерархия методов неразрушающего контроля и действующие нормативы
Все методы неразрушающего контроля прочности бетона в отечественной строительной практике строго разделены на две группы с принципиально разным нормативным статусом:
- Прямые неразрушающие методы:
К ним относятся отрыв со скалыванием и скалывание ребра конструкции по ГОСТ 22690-2015. Физически в процессе испытания происходит механическое разрушение локального фрагмента бетона в теле конструкции. Благодаря этому метод обладает максимальной достоверностью и минимальной погрешностью (не более 4–5%). Для отрыва со скалыванием допускается применять нормативные базовые градуировочные зависимости, приведенные в Приложении Г ГОСТ 22690-2015, без предварительного построения индивидуальных градуировок на кубах.
- Косвенные неразрушающие методы:
К ним относятся метод ударного импульса, упругий отскок, пластическая деформация (ГОСТ 22690) и ультразвуковой метод (ГОСТ 17624-2021). Данные методы измеряют не прочность напрямую, а косвенные физические величины: время соударения, высоту отскока бойка, диаметр отпечатка индентора или скорость продольной акустической волны $v_p$. По требованиям ГОСТ 18105-2018 использование косвенных методов без предварительной градуировочной привязки к конкретному бетону категорически запрещено!
- ГОСТ 18105-2018: «Бетоны. Правила контроля и оценки прочности». Определяет порядок статистической оценки, правила отбраковки аномальных значений и схемы приемки партий (А, Б, В, Г).
- ГОСТ 22690-2015: «Бетоны. Определение прочности механическими методами неразрушающего контроля».
- ГОСТ 17624-2021: «Бетоны. Ультразвуковой метод определения прочности».
- ГОСТ 22904-93: «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры».
- СП 63.13330.2018: «Бетонные и железобетонные конструкции. Основные положения».
2. Прямой метод отрыва со скалыванием (ГОСТ 22690 и ПОС-50МГ4.2)
Отрыв со скалыванием — золотой эталон неразрушающего контроля в строительстве. Именно этот метод является арбитражным при возникновении споров между генподрядчиком, поставщиком бетонной смеси и органами Государственного строительного надзора.
Технология проведения испытания
В теле бетонной конструкции с помощью перфоратора или алмазного инструмента бурится шпур заданного диаметра. В шпур монтируется лепестковый распорный анкер на глубину $h_a = 20, 30, 35$ или $48$ мм. На анкер навинчивается тяга силовозбудителя прибора ПОС-50МГ4.2 (производство СКБ «Стройприбор»), а опорное кольцо гидропресса устанавливается на поверхность конструкции.
При вращении рукоятки винтового или гидравлического насоса на анкер передается плавно возрастающее усилие вырыва (со скоростью $1,5\dots 3,0$ кН/с). В момент достижения предельного напряжения происходит скалывание конуса бетона. Электронный датчик прибора фиксирует пиковое выдергивающее усилие $P$ (в кН).
Прочность бетона на сжатие $R$ вычисляется по формуле:
где:
m_1 — коэффициент, зависящий от максимальной крупности заполнителя (щебня или гравия);
m_2 — коэффициент перехода от усилия вырыва к прочности бетона на сжатие (по таблице Г.1 ГОСТ 22690-2015);
P — разрушающее усилие вырыва анкера, кН.
Прибор ПОС-50МГ4.2 («Скол»): ключевые возможности
Прибор ПОС-50МГ4.2 спроектирован для высокоточного полевого контроля бетонов классов от В10 до В60 с тяговым усилием до 50 кН:
- Прямой микропроцессорный расчет: прибор автоматически пересчитывает усилие в прочность бетона в МПа с учетом выбранного типа анкера и крупности заполнителя;
- Электронный контроль скорости нагружения: графический индикатор на дисплее позволяет оператору строго выдерживать нормативную скорость нарастания нагрузки по ГОСТ 22690;
- Функция расчета коэффициента совпадения $K_c$: прибор позволяет параллельно вводить данные косвенных замеров (склерометра или ультразвука) и мгновенно рассчитывать поправочный коэффициент совпадения для корректировки градуировочной кривой.
3. Ударно-импульсный метод и экспресс-склерометрия (ИПС-МГ4.03)
Если отрыв со скалыванием требует времени на бурение шпуров и установку анкеров (что ограничивает производительность 10–15 точками за смену), то для сплошного сканирования монолитного перекрытия площадью в тысячи квадратных метров незаменим метод ударного импульса.
Физический принцип и преимущества метода
При ударе подпружиненного индентора о поверхность бетона в контактной зоне возникают упругопластические деформации. Пьезоэлектрический датчик прибора регистрирует динамический отклик — параметры электрического сигнала, пропорциональные величине механического импульса соударения. Чем выше прочность и плотность цементного камня, тем короче длительность импульса и выше амплитуда пикового ускорения.
Электронный склерометр ИПС-МГ4.03
Склерометр ИПС-МГ4.03 разработки СКБ «Стройприбор» — безусловный отраслевой лидер в России среди приборов ударного импульса:
- Диапазон измерений: от 3 до 100 МПа (охватывает тощий, товарный, мостовой и высокопрочный самоуплотняющийся бетон);
- Высочайшая производительность: до 400–600 измерений за рабочую смену;
- Эргономичный датчик со склерометрическим бойком: замер выполняется перпендикулярно к поверхности под любым углом в пространстве (горизонтально, снизу вверх в потолочные перекрытия или сверху вниз в полы);
- Интеллектуальная фильтрация серий: на участке выполняется серия из 10–15 ударов. Прибор автоматически исключает случайные выбросы (попадание бойка в крупное зерно щебня или в воздушную пору) и рассчитывает среднюю прочность участка и коэффициент вариации $V$;
- Память на 15 000 измерений: архивация с датой, временем и номером конструкции для прямой выгрузки в ПК и генерации исполнительных протоколов.
4. Ультразвуковая дефектоскопия и контроль прочности (ГОСТ 17624 и УКС-МГ4)
Ультразвуковой метод по ГОСТ 17624-2021 принципиально отличается от склерометров тем, что акустическая волна зондирует не поверхностный слой глубиной 10–20 мм, а весь внутренний объем бетонного сечения.
Сквозное и поверхностное прозвучивание
- Сквозное прозвучивание (основная схема): излучатель и приемник располагаются соосно на противоположных сторонах конструкции (колонна, балка, ребро плиты). Скорость $v_p = L / t$ отражает интегральную плотность и упругие свойства всего сечения.
- Поверхностное прозвучивание: преобразователи устанавливаются на одной поверхности с фиксированной базой $L$ (обычно 120 мм). Метод применяется для плит перекрытий, массивных фундаментных плит и дорожных покрытий при одностороннем доступе.
Дефектоскопические приборы серии УКС-МГ4
Ультразвуковые приборы УКС-МГ4 и УКС-МГ4С оснащены преобразователями с сухим точечным контактом (СТК). В отличие от классических ультразвуковых приборов, требующих тщательной зачистки бетона и применения липких контактных гелей или вазелина, конические протекторы УКС-МГ4 обеспечивают надежный акустический контакт простым прижатием к неровной поверхности бетона.
Приборы УКС-МГ4 решают три ключевые задачи:
- Определение прочности бетона на сжатие в диапазоне от 3 до 100 МПа по установленной градуировочной зависимости;
- Обнаружение скрытых технологических дефектов: каверн, зон расслоения и непровибрированного бетона (по резкому снижению скорости и амплитуды ультразвука);
- Измерение фактической глубины раскрытия технологических и силовых трещин по методике поверхностного зондирования.
5. Сопутствующий контроль: арматура (ИПА-МГ4) и влажность (Влагомер-МГ4Б)
Комплексное обследование бетонных конструкций невозможно ограничить одной лишь прочностью цементного камня. Согласно требованиям СП 63.13330 и ГОСТ 31937-2024, техническое состояние железобетона определяется также состоянием арматурного каркаса и влажностным режимом:
Локация арматуры и толщина защитного слоя прибором ИПА-МГ4
Электромагнитный измеритель ИПА-МГ4 (ГОСТ 22904-93) решает критически важные инженерные задачи:
- Замер фактической толщины защитного слоя бетона (до 150 мм с точностью $\pm 1$ мм);
- Определение шага хомутов и распределительной арматуры;
- Безопасная локализация стержней перед проведением испытаний методом отрыва со скалыванием прибором ПОС-50МГ4.2 (анкер должен устанавливаться строго в межстержневое пространство, не ближе 50 мм к арматуре!).
Диэлькометрический замер влажности бетона прибором Влагомер-МГ4Б
Поверхностный влагомер Влагомер-МГ4Б (ГОСТ 21718-84) позволяет за несколько секунд определить массовую влажность бетона ($0,1\dots 10\%$). Это необходимо для:
- Корректировки показаний ультразвуковых и склерометрических приборов (водонасыщенный бетон завышает скорость ультразвука и искажает импульс соударения);
- Контроля готовности бетонных оснований под нанесение полимерных наливных полов, мастичной гидроизоляции и окрасочных систем (где влажность основания не должна превышать $4\dots 5\%$).
6. Статистическая приемка бетона по схемам А, Б, В, Г (ГОСТ 18105-2018)
Ошибочно полагать, что класс бетона $B$ равен среднему арифметическому значению прочности по серии замеров. По определению, класс бетона по прочности на сжатие — это прочность с гарантированной обеспеченностью 95%.
ГОСТ 18105-2018 устанавливает 4 схемы статистического контроля:
| Схема контроля | Область применения | Методика расчета фактического класса бетона $B_{факт}$ |
|---|---|---|
| Схема А | Серийное производство сборного ЖБИ или регулярное монолитное бетонирование с непрерывным мониторингом однородности. | $B_{факт} = R_m \cdot (1 — t_{\alpha} \cdot V_m)$, где $V_m$ — текущий коэффициент вариации прочности за анализируемый период (не менее 30 партий). |
| Схема Б | Контроль отдельных партий сборных конструкций при стабильной технологии и известном коэффициенте вариации за предыдущий период. | $B_{факт} = R_m \cdot (1 — t_{\alpha} \cdot V_{баз})$, где $V_{баз}$ — базовый коэффициент вариации. |
| Схема В | Основная схема для монолитного строительства! Контроль конструкций в процессе возведения здания при неизвестном коэффициенте вариации. | $B_{факт} = R_m \cdot (1 — 1,64 \cdot V_i)$, где $V_i$ — фактический коэффициент вариации, рассчитанный непосредственно по результатам текущей серии измерений в партии. |
| Схема Г | Нестатистический контроль при малом объеме испытаний (экспертиза аварийных конструкций, единичные балки/пилоны). | $B_{факт} = R_{min} / 0,8$ либо расчет по жестким понижающим коэффициентам без учета закона распределения Гаусса. |
Расчет коэффициента совпадения $K_c$
При использовании косвенных методов (ИПС-МГ4.03 или УКС-МГ4) по требованиям ГОСТ 18105-2018 в каждой партии конструкций обязательно проводится привязка косвенных показаний через прямой отрыв со скалыванием (ПОС-50МГ4.2) или испытание кернов:
где R_{отр} — прочность бетона по отрыву со скалыванием, а R_{косв} — прочность по базовой градуировке склерометра.
Коэффициент $K_c$ должен лежать в строго регламентированном диапазоне $0,7 \le K_c \le 1,3$. Если отклонение превышает 30%, базовая зависимость аннулируется и требуется построение новой градуировочной кривой.
7. Сводная сравнительная таблица методов НК бетона
| Метод НК | Базовый прибор серии МГ4 | Погрешность | Скорость контроля | Главное назначение и статус |
|---|---|---|---|---|
| Отрыв со скалыванием (ГОСТ 22690) | ПОС-50МГ4.2 | $\pm 4\dots 5\%$ | Низкая (10–15 точек в смену) | Прямой эталонный метод. Привязка коэффициента $K_c$, арбитражные споры. |
| Ударный импульс (ГОСТ 22690) | ИПС-МГ4.03 | $\pm 8\dots 10\%$ (с $K_c$) | Сверхвысокая (400–600 точек) | Сплошной мониторинг монолита, распалубка, карта однородности. |
| Ультразвуковой (ГОСТ 17624) | УКС-МГ4 / УКС-МГ4С | $\pm 7\dots 9\%$ (с $K_c$) | Высокая (150–250 точек) | Объемный контроль, дефектоскопия каверн, глубина трещин. |
| Магнитный поиск арматуры (ГОСТ 22904) | ИПА-МГ4 | $\pm 1$ мм (защитный слой) | Высокая (до 300 сканирований) | Защитный слой бетона, диаметр $\varnothing 3\dots 50$ мм, безопасность бурения. |
8. Приборный комплекс «Стройприбор» в каталоге «ВекторНК»
Инженерный центр «ВекторНК» — официальный дилер СКБ «Стройприбор». Все поставляемые приборы внесены в Государственный реестр средств измерений РФ и сопровождаются первичной государственной поверкой во ФГИС «АРШИН»:
ПОС-50МГ4.2: Отрыв со скалыванием
Прямое измерение прочности бетона (5–100 МПа) по ГОСТ 22690-2015 с усилием вырыва до 50 кН. Ввод коэффициента $K_c$ и расчет класса $B$.
- Индикация скорости нагружения
- Анкеры 20, 30, 35, 48 мм в комплекте
- Внесен в ГРСИ, поверка во ФГИС «АРШИН»
ИПС-МГ4.03: Электронный склерометр
Высокоточный ударно-импульсный замер прочности бетона, кирпича и раствора от 3 до 100 МПа по ГОСТ 22690-2015. Память на 15 000 измерений.
- Автоматическая отбраковка аномалий
- Вычисление вариации $V$ и класса $B$
- Удобный выносной датчик-склерометр
УКС-МГ4: Ультразвуковой прибор
Контроль прочности бетона по ГОСТ 17624-2021, обнаружение внутренних каверн и трещинометрия. Преобразователи с сухим точечным контактом (СТК).
- Работа без контактных гелей и смазок
- Сквозное и поверхностное прозвучивание
- Определение глубины раскрытия трещин
ИПА-МГ4: Измеритель защитного слоя
Электромагнитная дефектоскопия защитного слоя бетона (до 150 мм) и определение диаметра арматуры ($\varnothing 3\dots 50$ мм) по ГОСТ 22904-93.
- Точность локализации оси: $\pm 1$ мм
- Защита бура от попадания в арматуру
- Прямой расчет по нормам СП 63
9. Часто задаваемые вопросы главных инженеров и лабораторий (FAQ)
Вопрос 1: Можно ли сдавать монолитный объект только по показаниям склерометра ИПС-МГ4.03?
Нет. Пункт 6.1 ГОСТ 18105-2018 прямо предписывает: при контроле прочности косвенными неразрушающими методами (включая ударный импульс и ультразвук) в каждой контролируемой партии конструкций должна выполняться градуировочная привязка. Для этого базовые показания склерометра обязательно корректируются коэффициентом совпадения $K_c$, определенным прямым методом отрыва со скалыванием (прибор ПОС-50МГ4.2) или по контрольным кернам.
Вопрос 2: Сколько точек отрыва со скалыванием требуется для привязки склерометра?
В соответствии с Приложением Д ГОСТ 18105-2018, для расчета коэффициента совпадения $K_c$ в партии конструкций необходимо выполнить не менее трех параллельных испытаний методом отрыва со скалыванием в тех же зонах, где предварительно выполнены замеры склерометром. Если разброс частных значений $K_c$ не превышает допустимый норматив, вычисляется средний коэффициент совпадения для всей партии.
Вопрос 3: В чем ключевое преимущество сухого точечного контакта прибора УКС-МГ4?
Традиционные ультразвуковые датчики с плоскими пьезопластинами требуют нанесения контактных сред (солидол, технический вазелин, гель) и зачистки бетона шлифовальной машиной. Это крайне трудоемко при обследовании сотен конструкций и загрязняет поверхность фасадов и интерьеров. Конические датчики УКС-МГ4 с сухим точечным контактом (СТК) передают акустическую волну через микровыступы конуса, позволяя выполнять мгновенные замеры на шероховатом и пыльном бетоне без малейшей подготовки контактного слоя.
Вопрос 4: Как влияет отрицательная температура на результаты неразрушающего контроля бетона?
Замерзать незрелому бетону категорически нельзя. При температуре ниже $0^\circ\text{C}$ поровое замерзание свободной воды превращает лед в жесткий акустический и механический мостик («акустический мираж»), резко завышая скорость ультразвука и упругий отскок бойка. Контроль прочности методами ударного импульса и ультразвука по ГОСТ 22690 и ГОСТ 17624 допускается проводить только при положительной температуре бетона (не ниже $+5^\circ\text{C}$), либо после локального теплового прогрева участка до полного оттаивания поровой влаги.
Вопрос 5: Какая периодичность государственной поверки установлена для приборов серии МГ4?
В соответствии с описанием типа средств измерений, межповерочный интервал для приборов ПОС-50МГ4.2, ИПС-МГ4.03, УКС-МГ4, ИПА-МГ4 и Влагомер-МГ4Б составляет 1 год (12 месяцев). Сведения о проведенной поверке аккредитованной метрологической службой передаются в федеральную государственную информационную систему ФГИС «АРШИН».
