Толщиномеры

Что такое толщиномер?

Толщиномеры – специализированные приборы, позволяющие производить измерения достаточно точно и быстро. Для получения результата, в большинстве случаев, не требуется снятия деталей с изделия и особой подготовки к работе.

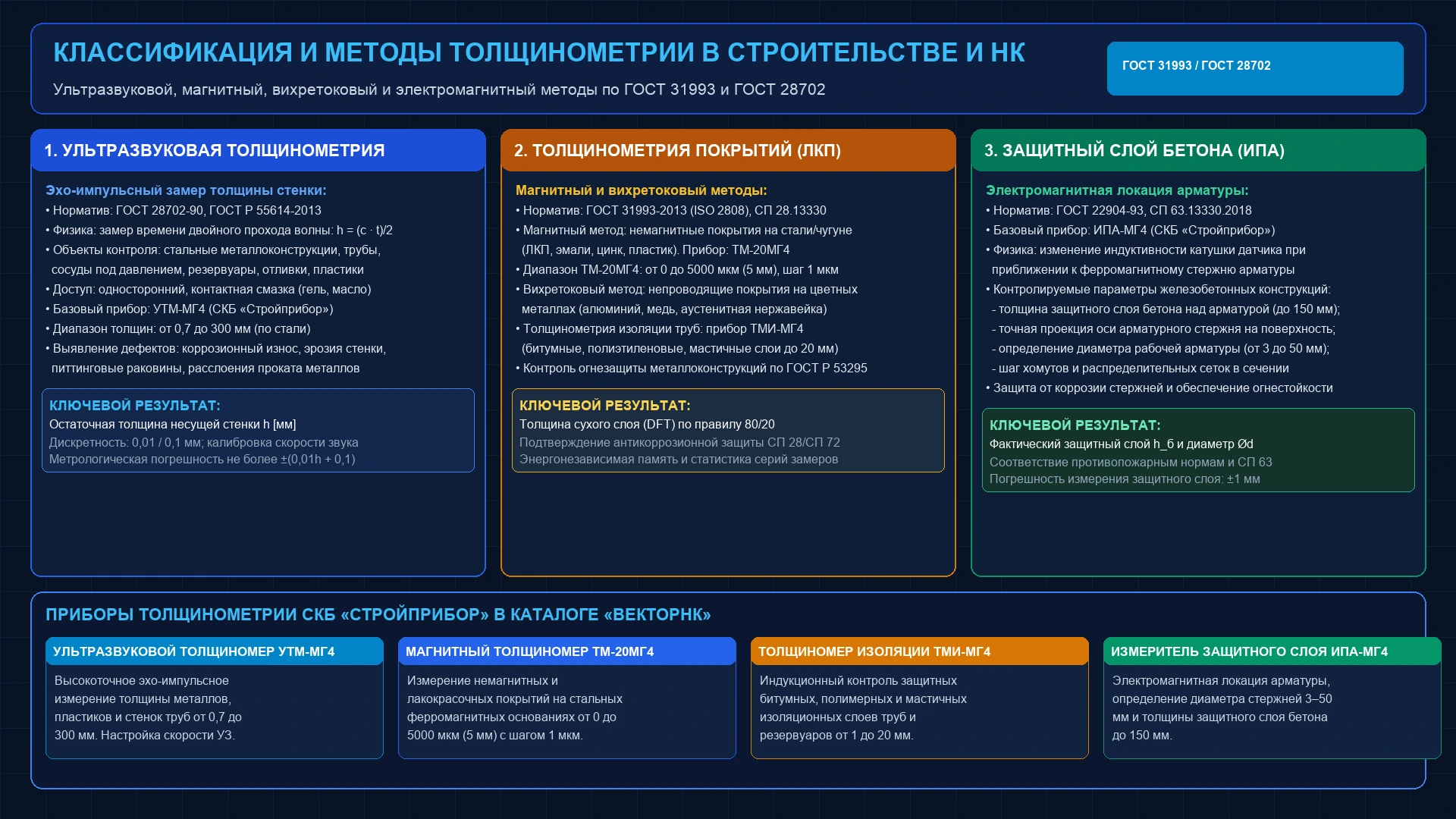

По принципу действия толщиномеры подразделяются на ультразвуковые, вихретоковые, электромагнитные, магнитные, механические и другие. Каждый тип устройств имеет свои особенности и применяется для определённых измерений.

Наиболее широкое распространение получили ультразвуковые толщиномеры. С их помощью можно измерить толщину пластмассовых или металлических деталей, от 0,05 мм до 0,5 м и более. В основу работы ультразвукового прибора положен метод измерения времени двойного прохождения сигнала через исследуемую плоскость. Зная скорость распространения звука в материале и время, просто установить толщину детали.

Ультразвуковые толщиномеры

Ультразвуковой толщиномер УТМ-МГ4
УТМ-МГ4

Главным элементом ультразвуковых толщиномеров является выносной пьезоэлектрический датчик, излучающий импульсы частотой 0,5… 30 МГц. Точность измерения прибора в значительной степени зависит от плотности прилегания поверхности датчика к детали. Поэтому, перед ответственными измерениями на рабочую поверхность датчика наносится специальный гель, устраняющий зазор, вызванный неровностями поверхности детали.

Примером ультразвукового толщиномера может служить модель, УТМ-МГ4, предназначенная для измерения толщины деталей из чёрных и цветных металлов, а также пластмасс в диапазоне 0,7…300 мм. Прибор включает компактный электронный блок с ЖК дисплеем и пьезоэлектрический датчик-преобразователь. Шкала выбора установок скорости звука, от 1000 до 9999.

Толщиномеры лакокрасочных покрытий

Магнитный толщиномер покрытий ТМ-20МГ4
ТМ-20МГ4

Магнитные толщиномеры используются для определения толщины немагнитных покрытий на магнитном основании. Принцип работы этих приборов, использующих датчик Холла, основан на зависимости величины магнитного поля от зазора между постоянным магнитом датчика и магнитным материалом на который нанесено покрытие.

К приборам магнитного типа относится модель, ТМ-20МГ4. Она предназначена для измерения толщины диэлектрических и немагнитных гальванических покрытий на ферромагнитных основаниях. Устройство идеально подходит для определения толщины лакокрасочных и защитных покрытий в автомобильной, строительной, электротехнической и других отраслях промышленности.

Толщиномер ТМ-20МГ4 позволяет измерять толщину покрытий от 0 до 5 мм с дискретностью 1 мкм. Для точных измерений толщина магнитного основания должна быть не менее 0,4 мм. В комплект прибора входит датчик с кабелем и блок с ЖК индикатором и клавиатурой. Питается прибор от двух элементов АА.

 Индукционные толщиномеры

Толщиномер изоляционных покрытий ТМИ-МГ4
ТМИ-МГ4

Индукционный измеритель ТМИ-МГ4 приспособлен для измерения защитных покрытий трубопроводов диаметром более 32 мм. Он отличается наличием встроенного датчика, диапазон измерения которого составляет 1…20 мм. Время одного измерения не превышает 3-х секунд. Прибор имеет хорошие массогабаритные характеристики.

Вихретоковые приборы незаменимы при измерении толщины покрытий нанесённых на немагнитные материалы. В устройствах такого типа используется датчик-катушка, создающий ВЧ поле. Величина наведённого датчиком поля зависит от расстояния между ним и металлическим основанием детали.

Вихретоковый универсальный толщиномер ТМ-4 обеспечивает контроль толщины непроводящих покрытий, нанесённых, как на магнитное, так и немагнитное основание. В нём предусмотрено два режима: магнитный и вихретоковый. В зависимости от используемого датчика прибор с хорошей точностью может измерить толщину покрытия от 0 до 15 мм.

Электронные толщиномеры удобны и надёжны в эксплуатации. Большая часть из них имеет малые габариты и оснащается автономным питанием. Многие устройства включают память на несколько сотен показаний и USBпорт для подсоединения к компьютер.



По материалам сайта www.stroypribor.com
