Зимний дискомфорт в городской квартире — сквозняки от плинтусов и подоконников, холодные углы наружных стен, выпадение обильного конденсата на стеклопакетах и отсыревание обоев с прорастанием черной плесени — чаще всего является прямым следствием скрытого строительного брака при возведении здания или отделочных работах. Визуальный осмотр не позволяет определить истинную причину теплопотерь: дефект скрыт под слоем штукатурки, фасадного вентфасада или стяжки пола. Единственным объективным методом инструментальной неразрушающей диагностики является тепловизионное обследование квартиры в соответствии с обновленным национальным стандартом ГОСТ 26629-2024 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций» в комбинации с аэродинамическим тестированием герметичности по ГОСТ 31167-2009.

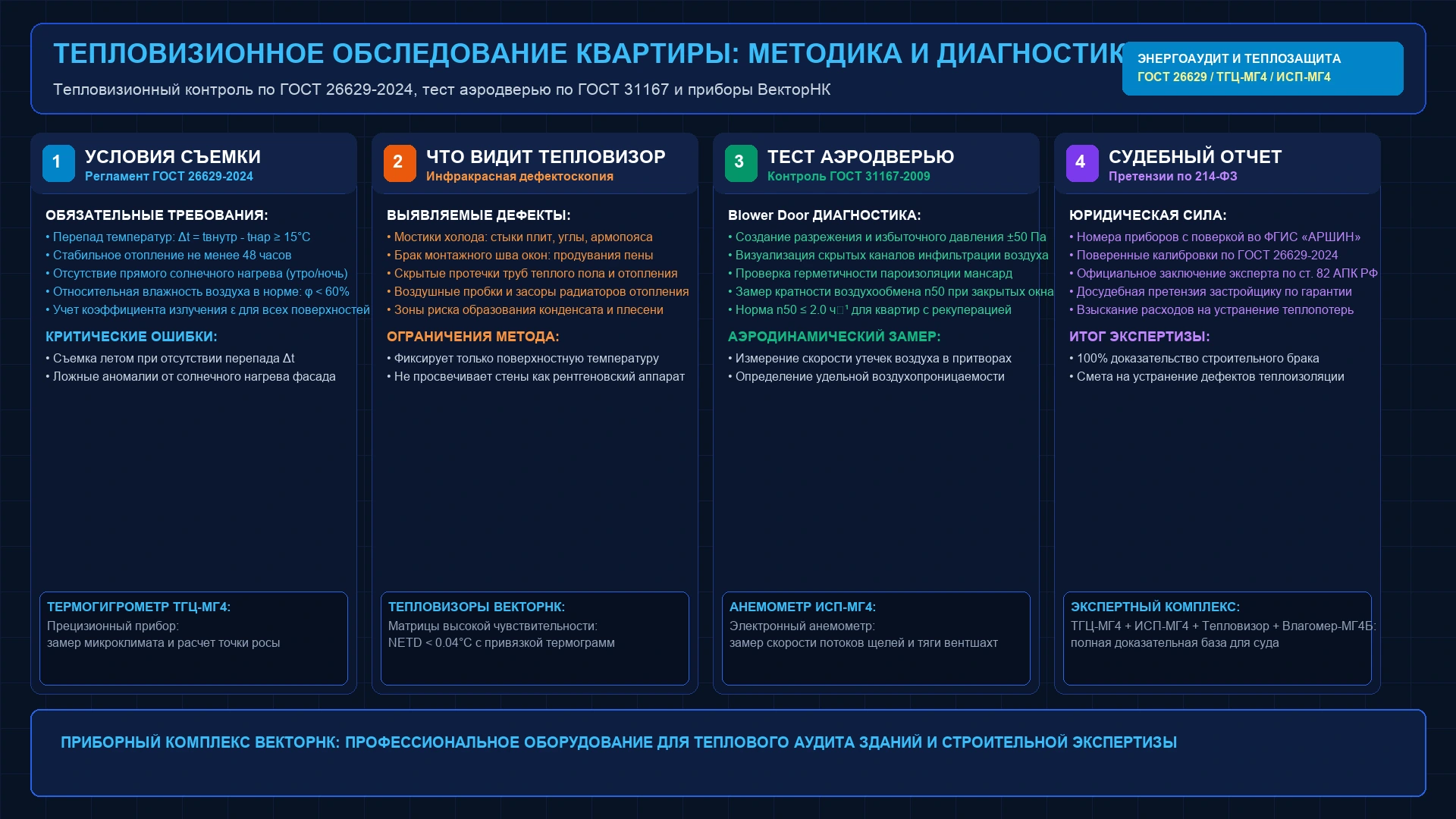

1. Нормативная база и физика инфракрасной термографии по ГОСТ 26629-2024
Инфракрасная термография базируется на регистрации невидимого глазом собственного электромагнитного теплового излучения твердых тел в длинноволновом инфракрасном диапазоне (обычно от $7.5$ до $14$ мкм). Оптическая система тепловизора фокусирует излучение на матрице болометрических микродетекторов (FPA), преобразуя плотность лучистого потока в электрический сигнал с последующим отображением на дисплее в виде цветной температурной матрицы — термограммы.
Ключевые нормативные документы, регламентирующие методику и критерии оценки теплотехнического состояния ограждающих конструкций:
- ГОСТ 26629-2024 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций» — устанавливает порядок подготовки к измерениям, требования к приборам (температурная чувствительность NETD не хуже $0.05$ °C), правила съемки с внутренней и наружной поверхностей, методику расчета коэффициента теплотехнической однородности $r$;
- СП 50.13330.2012 «Тепловая защита зданий» — определяет базовые санитарно-гигиенические требования к температуре внутренней поверхности наружных стен. Согласно п. 5.2, температурный перепад между температурой внутреннего воздуха ($t_{в}$) и температурой внутренней поверхности ограждения ($\tau_{в}$) не должен превышать нормативного значения: для наружных стен жилых зданий $\Delta t_н \le 4.0$ °C, а в углах и зонах теплопроводных включений температура не должна опускаться ниже температуры точки росы $t_p$;
- ГОСТ 31167-2009 «Здания и сооружения. Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях» — методика определения кратности воздухообмена при искусственном перепаде давления;
- СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания» — нормирует допустимые диапазоны температуры жилого помещения ($+18\dots+24$ °C) и относительной влажности ($30\dots 60\%$).
2. Обязательные температурные условия съемки и расчет температурного напора
Главная ошибка неквалифицированных «энергоаудиторов» — проведение съемки в межсезонье или летом при включенном кондиционере. Термография фиксирует не толщину стены и не утеплитель сам по себе, а динамику теплового потока, проходящего сквозь конструкцию от более теплой среды к более холодной.
В соответствии с п. 6.2 ГОСТ 26629-2024, для проведения достоверного тепловизионного контроля должны строго соблюдаться граничные условия:
- Минимальный температурный напор ($\Delta t$): Разность между температурой воздуха внутри помещения ($t_{в}$) и наружным воздухом ($t_{н}$) на момент съемки должна составлять не менее $15$ °C (а для юридически значимой судебной экспертизы — не менее $20$ °C). Если в квартире $+22$ °C, на улице должно быть не теплее $+2$ °C, а оптимально — отрицательная температура (от $-5$ °C до $-20$ °C);
- Стабильный тепловой режим: Отопительная система здания должна непрерывно работать в штатном режиме не менее 48 часов до начала измерений, чтобы массивные ограждающие конструкции (кирпичные стены, железобетонные панели) вышли на квазистационарный тепловой режим;
- Исключение солнечного нагрева (инсоляции): Съемка наружных поверхностей ограждений должна выполняться либо в пасмурную погоду, либо рано утром до восхода солнца, либо через 2–3 часа после захода. Прямые солнечные лучи нагревают наружные слои фасада до $+40\dots+50$ °C даже в мороз, искажая тепловизионную картину на глубину до $15$ см;
- Контроль влажностного режима: Относительная влажность воздуха в помещении должна измеряться поверенным прибором. Повышенная влажность ($\varphi > 65\%$) приводит к поглощению части ИК-лучей и резкому сдвигу точки росы. Для высокоточных измерений микроклимата используется термогигрометр цифровой ТГЦ-МГ4 завода СКБ «Стройприбор» (официальные характеристики ТГЦ-МГ4), оснащенный функцией автоматического вычисления температуры точки росы $t_p$.
3. Что в действительности показывает тепловизор: типичные дефекты квартир
При соблюдении температурного градиента тепловизор визуализирует скрытые дефекты строительства с пространственным разрешением до долей миллиметра:
| Конструктивный элемент | Характер температурной аномалии | Строительная причина дефекта |
|---|---|---|
| Межпанельные стыки и швы | Непрерывные синие/фиолетовые полосы по вертикальным и горизонтальным линиям сопряжения панелей (температура на 4–8 °C ниже фоновой стены) | Деструкция уплотнительного шнура «Вилатерм», отсутствие полиуретанового герметика, пустоты в растворе замоноличивания |
| Углы наружных стен и парапеты | Холодные треугольные зоны в углах примыкания потолка и пола («геометрические мостики холода») | Площадь наружной охлаждающей поверхности угла в 2–3 раза больше внутренней нагревающей; отсутствие утепления ж/б пояса |
| Оконные узлы примыкания | Очаги промерзания по периметру рамы, под подоконной доской и на боковых откосах (температура опускается до +2…+6 °C) | Нарушение ГОСТ 30971-2012: каверны и пропуски в монтажной пене, отсутствие пароизоляции, неутепленная четверть проема |
| Створки и притворы стеклопакетов | Узкие контурные струи холодного воздуха в зоне прижима створок | Провисание створки, износ или замятие резинового уплотнителя, неправильная регулировка цапф фурнитуры (слабый зимний прижим) |
| Радиаторы отопления | Верх батареи горячий (+60 °C), низ холодный (+25 °C), либо холодные крайние секции прибора | Завоздушивание (требуется спуск через кран Маевского), засорение шламовыми отложениями, неправильная односторонняя схема подключения |
| Скрытые трубы теплого пола | Четкий контрастный тепловой контур змеевика труб в стяжке; расплывчатое горячее пятно высокой интенсивности | Точная трассировка контуров перед сверлением пола; обнаружение свища или механического пробоя трубы с утечкой теплоносителя |
4. Мифы о тепловидении: чего тепловизор показать не способен
Широкое распространение недорогих портативных ИК-камер породило множество заблуждений у заказчиков:
- «Тепловизор видит сквозь стены»: Физически невозможно. Инфракрасные волны не проникают сквозь плотные непрозрачные преграды (бетон, гипсокартон, кирпич). Прибор регистрирует исключительно температуру наружного слоя отделки толщиной в несколько долей миллиметра. Если внутри стены лежит некачественный утеплитель, тепловизор заметит его только по снижению поверхностной температуры штукатурки;
- «Тепловизор замеряет точные теплопотери в ваттах»: Тепловизор измеряет температуру, а не тепловой поток. Для точного определения сопротивления теплопередаче конструкции $R_0$ (м²·°C/Вт) требуется применение специализированного измерителя плотности тепловых потоков ИТП-МГ4 с накладными термодатчиками теплового потока («шайбами») по ГОСТ 25380-2014;
- «Тепловизор определяет плесень»: Сам грибок не излучает тепла. Тепловизор выявляет зоны, где температура поверхности опустилась ниже расчетной точки росы (определенной термогигрометром ТГЦ-МГ4), что с вероятностью 100% указывает на будущий или существующий очаг биопоражения.
5. Комплексный аудит: тепловизор + аэродверь (Blower Door) по ГОСТ 31167-2009
В статическом состоянии многие дефекты монтажа окон, пароизоляции и межэтажных перекрытий остаются невидимыми: если на улице штиль, а естественная тяга слабая, холодный воздух не поступает внутрь стены с высокой скоростью.
Для раскрытия 100% скрытых дефектов применяется передовая методика комбинированного энергоаудита: тепловизионная съемка с одновременным использованием аэродвери (Blower Door тест) по ГОСТ 31167-2009:
Как проходит тест герметичности аэродверью:
- В проем входной двери монтируется телескопическая калиброванная рама с плотным тканевым полотном и мощным прецизионным вентилятором, управляемым микропроцессором;
- Вентилятор выкачивает воздух из квартиры, создавая искусственное разрежение $\Delta P = -50$ Па (эквивалентно штормовому ветру скоростью $9\dots 11$ м/с, давящему со всех сторон здания);
- Холодный уличный воздух через малейшие неплотности, микротрещины пароизоляции, каверны в пене под отливом и сквозные отверстия подрозетников с силой втягивается внутрь;
- Оператор тепловизора сразу видит, как холодные струи воздуха растекаются языками («термографическими факелами») по откосам, плинтусам и стенам;
- Для точной количественной оценки скорости и объема утечки в обнаруженных каналах эксперт использует электронный анемометр ИСП-МГ4 (описание анемометра ИСП-МГ4), способный фиксировать микроскопические воздушные потоки от $0.1$ м/с.
По результатам теста вычисляется нормативная характеристика воздухопроницаемости — кратность воздухообмена при перепаде 50 Па ($n_{50}$, ч⁻¹). Согласно современным стандартам энергоэффективности, для жилых помещений со сбалансированной приточно-вытяжной вентиляцией значение $n_{50}$ не должно превышать $1.5\dots 2.0$ ч⁻¹. В некачественных новостройках этот показатель нередко достигает $8.0\dots 12.0$ ч⁻¹, что означает катастрофическую продуваемость ограждающей оболочки.
6. Юридическая сила экспертного отчета и претензии к застройщику по 214-ФЗ
Тепловизионное обследование квартиры — это не просто цветные снимки на экране смартфона, а полноценное доказательство строительного брака при судебных тяжбах с девелопером по Федеральному закону № 214-ФЗ «Об участии в долевом строительстве» (гарантийный срок на конструктив составляет 5 лет).
Чтобы технический отчет имел безоговорочную юридическую силу в суде (по ст. 82 АПК РФ или ст. 79 ГПК РФ), должны выполняться требования законодательства о единстве измерений (Федеральный закон № 102-ФЗ):
- Внесение в Госреестр СИ и поверка во ФГИС «АРШИН»: Тепловизор, термогигрометр ТГЦ-МГ4, анемометр ИСП-МГ4 и пирометры должны иметь действующие свидетельства о поверке с уникальными электронными номерами в государственной системе «АРШИН». Снимки, сделанные бытовыми инфракрасными насадками на смартфон, суд не принимает;
- Квалификация судебного эксперта: Эксперт должен иметь профильное высшее строительное образование, квалификационные сертификаты в области неразрушающего теплового контроля (не ниже II уровня по ГОСТ Р ИСО 9712) и состоять в профильной палате судебных экспертов;
- Приведение к расчетным климатическим условиям: Согласно ГОСТ 26629-2024, эксперт обязан пересчитать фактические измеренные температуры поверхностей к расчетной температуре наиболее холодной пятидневки конкретного региона с обеспеченностью 0.92 по СП 131.13330 «Строительная климатология».
7. Приборный парк ВекторНК для теплотехнической экспертизы
Инженерный центр «ВекторНК» поставляет полный комплекс сертифицированного оборудования отечественного производства для профессионального энергетического обследования зданий:
Термогигрометр цифровой ТГЦ-МГ4
Прецизионный прибор производства завода СКБ «Стройприбор» для замера относительной влажности и температуры воздуха. Оснащен встроенным алгоритмом автоматического расчета температуры точки росы $t_p$. Внесен в Госреестр СИ РФ, снабжается индивидуальной поверкой ФГИС «АРШИН».
Анемометр электронный ИСП-МГ4
Высокочувствительный измеритель скорости воздушных потоков от 0.1 м/с и температуры. Идеален для контроля тяги вентшахт, проверки приточных клапанов и количественной оценки фильтрации воздуха через неплотности при тесте аэродверью. Внесен в Госреестр СИ.
Профессиональные тепловизоры ВекторНК
Стационарные и портативные тепловизионные комплексы с неохлаждаемыми микроболометрическими матрицами высокого разрешения (до 640х480 пикселей) и температурной чувствительностью NETD < 0.04 °C для детального аудита ограждающих конструкций по ГОСТ 26629-2024.
Влагомер строительных материалов Влагомер-МГ4Б
Диэлькометрический экспресс-контроль влажности бетона, кирпичной кладки, гипсокартона и штукатурки. Позволяет оперативно дифференцировать зоны капиллярного подсоса влаги и конденсата в местах тепловых аномалий.
8. Часто задаваемые вопросы (FAQ)
Можно ли проводить тепловизионное обследование летом при включенном кондиционере?
Категорически нет. В летний период температурный перепад между улицей и комнатой редко превышает 5–8 °C, чего абсолютно недостаточно для формирования стабильного направленного теплового потока через массивные стены. Кроме того, бытовой кондиционер создает мощные локальные вихри охлажденного воздуха, формируя ложные температурные аномалии. Обследование по ГОСТ 26629-2024 проводится строго в отопительный сезон при Δt ≥ 15 °C.
Обязательно ли проводить тест аэродверью вместе с тепловизором?
Для базового выявления крупных мостиков холода достаточно тепловизора. Однако в безветренную погоду до 60% скрытых продуваний в углах, под плинтусами и в оконных швах остаются незаметными, так как наружный воздух не проникает внутрь под давлением. Аэродверь по ГОСТ 31167-2009 искусственно создает перепад давления 50 Па и раскрывает все скрытые каналы инфильтрации.
Примет ли суд отчет частной компании без аккредитации?
В соответствии с Федеральным законом № 73-ФЗ «О государственной судебно-экспертной деятельности в РФ», строительно-техническая экспертиза не подлежит обязательному лицензированию. Главными требованиями суда являются: наличие у специалиста профильного диплома судебного эксперта, сертификата компетентности по тепловому неразрушающему контролю, а также действующие свидетельства о поверке используемых приборов (тепловизора, термогигрометра ТГЦ-МГ4, анемометра ИСП-МГ4) во ФГИС «АРШИН».
Поможет ли тепловизор найти пробитую трубу водяного теплого пола?
Да, это одна из стандартных задач тепловидения. При подаче горячего теплоносителя в контур тепловизор четко визуализирует линии прокладки труб в стяжке. В месте свища или механического повреждения образуется характерное расплывчатое температурное пятно высокой интенсивности, что позволяет локализовать вскрытие плитки с точностью до 5–10 сантиметров.
Какая минимальная температура наружной стены считается нормальной в квартире?
По СП 50.13330.2012 разница между температурой комнатного воздуха и глади наружной стены не должна превышать 4 °C (при +22 °C на стене должно быть не ниже +18 °C). В углах, где сходятся две наружные стены, и в зонах оконных откосов температура поверхности ни в коем случае не должна опускаться ниже расчетной точки росы (около +10.7 °C при относительной влажности 50%).
