Холодное пятно на термограмме показывает участок поверхности с пониженной температурой в условиях съёмки. Причину устанавливают дополнительными проверками: изучают узел, проверяют движение воздуха и влажность материала, сопоставляют температуру поверхности с параметрами воздуха в помещении.
У оконного откоса похожую картину могут дать несколько процессов. Через неплотность поступает наружный воздух, в примыкании нарушена теплоизоляция или стена намокает после дождя. Иногда причины сочетаются. Если выбрать ремонт только по цвету пятна, можно утеплить мокрый участок и оставить протечку действующей.

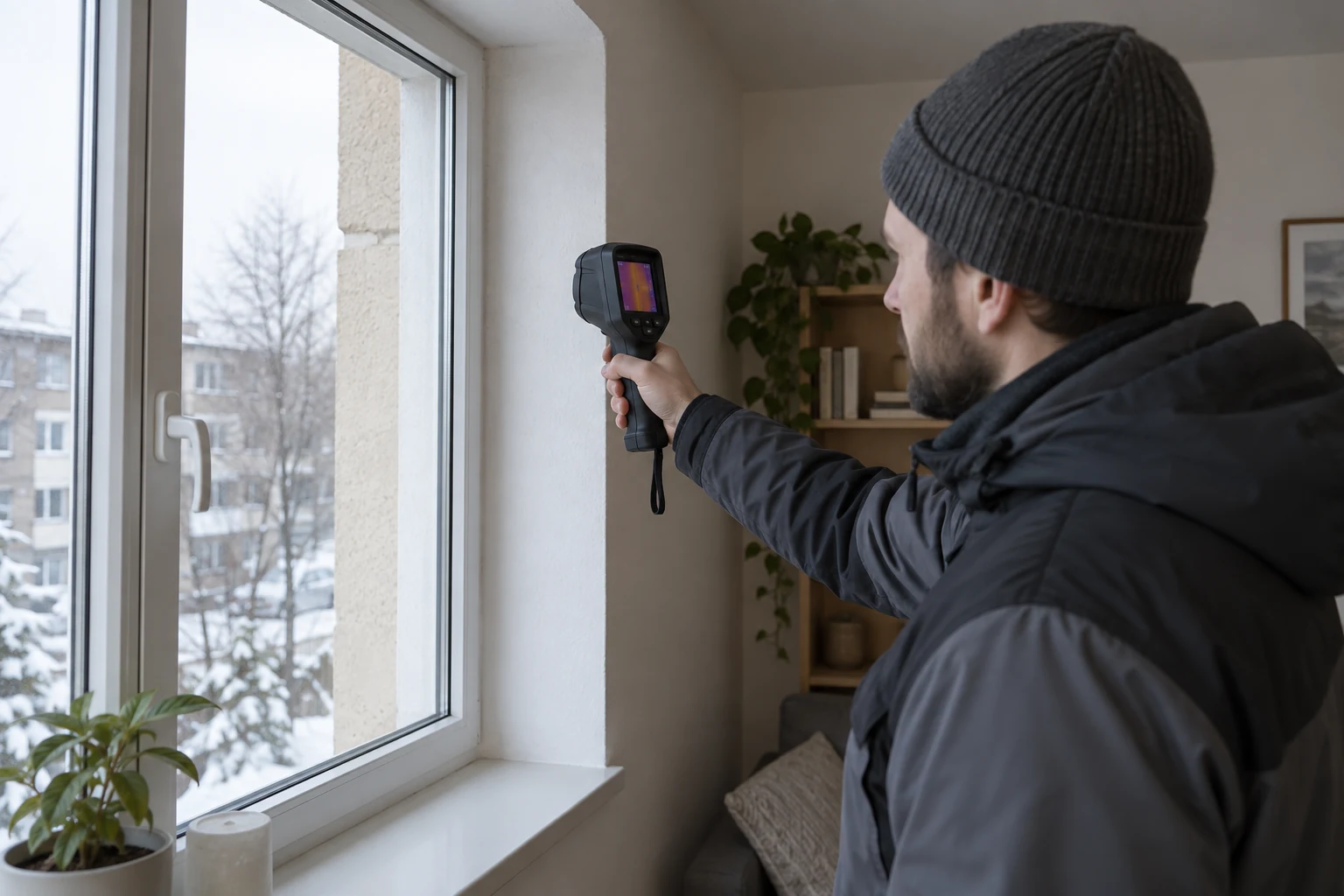

Фотореалистичная иллюстрация, созданная с помощью ИИ. Экран прибора условный и не содержит результатов обследования.
Что тепловизор действительно измеряет
Прибор регистрирует инфракрасное излучение и по заданным параметрам рассчитывает температуру видимой поверхности. На результат влияют её излучательные свойства, отражённое излучение и условия измерения. Через обычную стену тепловизор не видит. Трубу, перемычку или участок увлажнения обнаруживают по их влиянию на температурное поле поверхности.
Цветовая палитра служит способом отображения. При автоматическом выборе диапазона один и тот же оттенок на двух снимках может соответствовать разной температуре. Для сопоставления термограмм проверяют шкалу, настройки и условия, а при необходимости задают одинаковый диапазон отображения.
Со стеклом и блестящими поверхностями работают особенно внимательно. Отражение оператора или окружающих предметов может выглядеть как температурная аномалия. Изменение картины при смене угла наблюдения помогает заметить такую проблему, но само по себе не заменяет корректной настройки измерения. Физику излучения и роль отражений объясняет руководство FLIR.
С чего начать проверку холодного участка
Сначала уточняют жалобу и историю дефекта. Появляется ли сырость после дождя? Меняется ли ощущение сквозняка при ветре? Когда включили отопление? Делали ли недавно мокрые отделочные работы? Ответы помогают выбрать проверки до того, как начнут снимать наличник или вскрывать отделку.
Осмотр связывают с конструкцией. На плане или фотографии отмечают колонны, торцы перекрытий, перемычки, стыки панелей и оконные примыкания. Повторяющийся холодный пояс на уровне перекрытия и отдельное пятно под подоконником могут иметь разное происхождение.
| Наблюдение | Рабочая гипотеза | Чем её проверяют |
|---|---|---|
| Холодная полоса повторяет геометрию перемычки или торца плиты | Теплотехническая неоднородность узла | Сопоставлением с чертежом, осмотром утепления, расчётом узла при необходимости |
| От стыка тянется холодная полоса, картина меняется при перепаде давления | Подсос наружного воздуха | Проверкой воздухопроницаемости и локального движения воздуха |
| Неровное пятно усиливается после осадков, заметны следы воды | Увлажнение | Картой показаний влагомера, поиском пути поступления воды, при необходимости отбором проб |
| Участок холодный за плотной мебелью или закрытой шторой | Изменённый теплообмен у поверхности | Осмотром размещения мебели и повторным измерением после стабилизации условий |
| Пятно заметно меняется при смене угла съёмки | Отражение или ошибка радиометрической оценки | Проверкой поверхности, настроек и измерением подходящим контактным датчиком |
Таблица задаёт последовательность диагностики. По одному признаку окончательный вывод не делают.
Мостик холода: проверьте, какой узел попал в кадр
Мостиком холода называют участок с повышенной теплопередачей по сравнению с соседней частью ограждения. Причина может быть связана с материалом, геометрией или сочетанием обоих факторов. Для железобетонного включения в утеплённой стене и наружного угла механизмы различаются.
В холодный период на внутренней поверхности такой участок может быть холоднее окружающего поля стены. Его положение обычно связано с геометрией конструкции. Но увидеть на снимке торец плиты ещё не значит доказать нарушение проекта: температурную картину нужно сопоставить с расчётом и требованиями к узлу.
Намокание утеплителя тоже меняет теплопередачу. Поэтому даже регулярная полоса на фасаде не отменяет проверки состояния материалов, если есть основания подозревать воду. Общее устройство тепловизионного контроля раскрыто в статье о теплопотерях и мостиках холода.
Продувание: важен перепад давления
Холодный наружный воздух поступает через неплотности при соответствующем перепаде давления. Он охлаждает поверхность около пути движения. Если ветер стих или направление потока изменилось, термограмма может выглядеть иначе, хотя неплотность осталась.
У окна проверяют раздельно притвор створки, монтажное примыкание рамы, подоконную зону и соседние стыки. Сквозняк из притвора и дефект заделки монтажного шва требуют разных действий. Замена уплотнителя не устранит незаполненную полость за откосом.
Для локального поиска используют подходящие средства индикации движения воздуха. При задаче оценки воздухопроницаемости здания проводят испытание с управляемым перепадом давления по выбранной методике. Работающий в этот момент тепловизор помогает локализовать пути утечек. На чувствительность такого обследования влияют ветер и условия теплообмена, о чём предупреждает FLIR в руководстве по обследованию зданий.
Без регистрации условий фраза «продувания не обнаружено» относится только к проведённой проверке. Она не доказывает герметичность узла при любом ветре и режиме вентиляции.
Намокание: подтвердите воду отдельным измерением
Влажный участок может отличаться по температуре из-за испарительного охлаждения, изменения теплопроводности и теплоёмкости. В зависимости от режима он способен выглядеть холоднее или теплее соседней поверхности. Правило «всё синее означает воду» не работает.
FLIR рекомендует сочетать тепловизионное обследование с влагомером для подтверждения увлажнения. Термограмма помогает выбрать места проверки, но содержание воды непосредственно не измеряет. Рекомендации изготовителя.

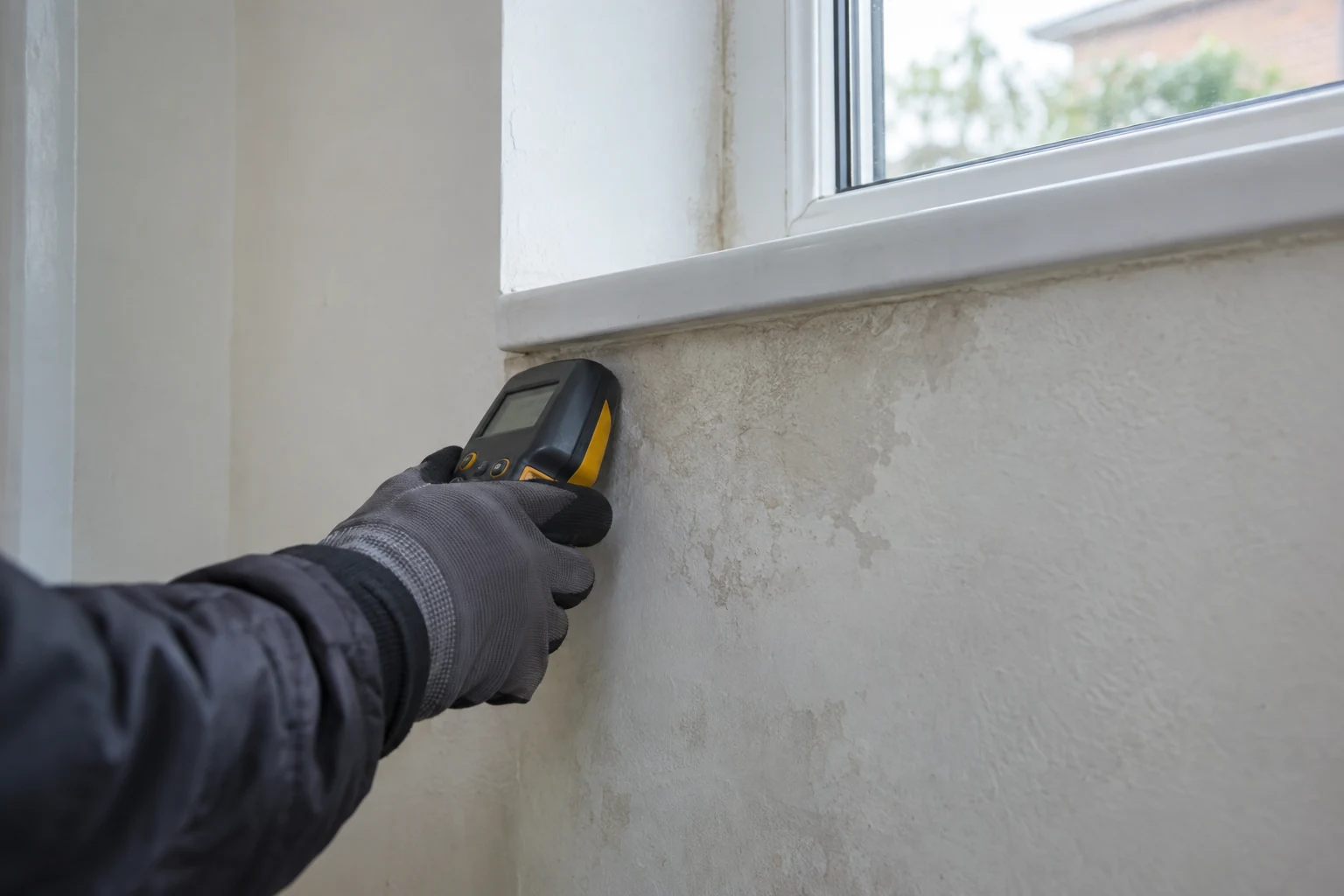

Иллюстрация создана с помощью ИИ. Прибор условный. Численные результаты измерений на изображении не представлены.
Для сравнительной карты выбирают точки на подозрительном участке и рядом, на заведомо сопоставимом материале. Показания прибора на гипсовой штукатурке нельзя без проверки шкалы сравнивать с показаниями на кирпиче. Металлические включения, соли и глубина чувствительности также способны влиять на результат.
Если прибор показывает относительные единицы или эквивалентную шкалу, в отчёте так и записывают. Переводить их в массовую влажность без соответствующей зависимости нельзя. Когда нужен количественный результат, выбирают метод для конкретного материала и задачи. Различия приборов рассмотрены в обзоре влагомеров и термогигрометров.
После подтверждения намокания ищут источник. Влага может поступать снаружи, из коммуникаций или образовываться при конденсации. Следы под окном ещё не доказывают дефект самого окна: путь воды может начинаться выше и проходить внутри конструкции.
Где здесь точка росы
Точка росы зависит от температуры и влажности воздуха. Если поверхность охлаждается до соответствующей температуры, на ней возможно выпадение конденсата. Для проверки нужны измерения воздуха около рассматриваемой зоны и достоверная температура поверхности.
Возьмём учебный пример. При температуре воздуха +22 °C и относительной влажности 60% расчётная точка росы составляет примерно +13,9 °C. Если поверхность откоса имеет +12 °C, условия допускают конденсацию. Из этого пока не следует, что вся обнаруженная вода появилась именно таким путём: протечку проверяют отдельно.
При тех же +22 °C, но влажности 40% точка росы будет около +7,8 °C. Поэтому одинаковая температура откоса приводит к разным условиям в сухом и влажном помещении. Значения рассчитаны по приближённой формуле Магнуса для водяного пара над жидкой водой и округлены до десятых.
Для расчёта использованы выражения γ = ln(φ/100) + 17,62t/(243,12 + t) и tᵣ = 243,12γ/(17,62 − γ), где t задана в °C, а φ в процентах. Приближённый расчёт помогает проверить гипотезу. Он не учитывает неопределённость измерений и не заменяет оценку всей конструкции. Физический смысл точки росы поясняет Национальная метеорологическая служба США.
Конденсат не является обязательным условием появления плесени: длительно высокая влажность у поверхности тоже требует внимания. Это объясняется в руководстве ВОЗ по сырости и плесени в зданиях. При небольшом запасе до точки росы стоит оценить изменение влажности в течение суток. См. также теплотехнический расчёт стены и точки росы.
Когда условия съёмки портят результат
Солнце нагревает фасад, ветер меняет теплообмен, осадки увлажняют поверхность. Внутри мешают локальный нагреватель, недавно открытое окно, плотная штора или мебель вплотную к стене. Тяжёлая конструкция сохраняет последствия предыдущего режима и после того, как воздух уже изменился.
Поэтому перед съёмкой фиксируют наружную и внутреннюю температуру, влажность, состояние отопления, погоду и время. Для повторного обследования после ремонта стараются обеспечить сопоставимые условия. Разница в оттенках при разных настройках палитры не является подтверждением улучшения.
Для работ по определению показателей теплозащитной оболочки применяется ГОСТ Р 54852-2024. Он заменил ГОСТ Р 54852-2021 с 1 августа 2024 года. Действующий статус подтверждает Росстандарт.
Стандарт разделяет условия в зависимости от характера исследования. Например, требования пункта 6.2 к комплексному определению показателей оболочки здания нельзя переносить без пояснений на любой локальный осмотр окна. Задачу, метод и условия обследования следует указывать вместе. Для определения сопротивления теплопередаче нужны предусмотренные методикой натурные измерения, а не один цветной снимок. См. разделы 6–7 ГОСТ Р 54852-2024.
Как оформить результат, чтобы по нему можно было назначить ремонт
К каждой значимой термограмме прикладывают обычную фотографию и привязку к объекту. Сохраняют исходный радиометрический файл, если прибор поддерживает такую запись. Снимок экрана в мессенджере может потерять данные, необходимые для последующей обработки.
| В отчёте | Для чего это нужно |
|---|---|
| Место, дата и условия обследования | Чтобы понимать, какой режим зафиксирован |
| Прибор и настройки измерения | Для оценки достоверности температуры |
| Обычная фотография и термограмма | Для привязки аномалии к конструкции |
| Показания влажности и проверки движения воздуха | Для проверки предполагаемой причины |
| Наблюдение, гипотеза и подтверждение | Чтобы не смешивать измеренный факт с объяснением |
| Рекомендации и повторный контроль | Для проверки результата ремонта |
Условная запись может выглядеть так: «В нижней части правого откоса выявлен участок пониженной температуры. Сравнительные показания влагомера повышены. По сообщению владельца, следы воды усиливаются после дождя. Предложено проверить наружное примыкание и путь поступления воды». Здесь видно, какие сведения измерены, какие получены со слов владельца и что ещё требуется установить.
После ремонта проверяют устранение причины. Для протечки это может потребовать наблюдения при характерных осадках, для воздухопроницаемости повторяют соответствующее испытание, а изменение температурного поля оценивают при сопоставимом тепловом режиме.
Частые вопросы
Тепловизор показывает влагу внутри стены?
Он показывает температурное поле видимой поверхности. Влажность может влиять на это поле, но наличие и количество воды проверяют отдельным методом.
Синее пятно всегда означает дефект утепления?
Нет. Возможны продувание, увлажнение, особенности теплообмена, отражения и другие причины. Также нужно проверить температурную шкалу изображения.
Можно ли обследовать квартиру летом?
Некоторые диагностические задачи доступны и летом, если создан подходящий температурный режим. Возможность оценить конкретный показатель определяется методикой. Летний осмотр не следует автоматически приравнивать к испытанию теплозащиты в холодный период.
Достаточно ли устранить повышенную влажность воздуха?
Это может снизить вероятность конденсации, но не устраняет протечку или дефект теплоизоляции. Решение выбирают после проверки причин, а результат подтверждают повторными наблюдениями.
Источники проверены 12 сентября 2026 года. Численный пример и образец записи условные, фактические обследования в статье не представлены.
