Тепловизионный контроль теплопотерь зданий и сооружений — высокоточный дистанционный метод неразрушающего контроля, позволяющий мгновенно визуализировать скрытые дефекты ограждающих конструкций в инфракрасном спектре излучения. Методика тепловизионной съемки регламентирована действующим национальным стандартом ГОСТ Р 54852-2011 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций» (актуализированная замена ГОСТ 26629-85) и сводом правил СП 50.13330.2024 «Тепловая защита зданий».

Тепловизионная диагностика необходима при вводе объектов капитального строительства в эксплуатацию для органов ГАСН, составлении энергетического паспорта здания, оценке качества монтажа навесных вентилируемых фасадов (НВФ) и систем СФТК («мокрый фасад»), а также при судебной строительно-технической экспертизе причин промерзания квартир и образования плесени. Разбираем строгие метеорологические требования к проведению съемки, классификацию мостиков холода, синергию тепловидения с аэродверью Blower Door и приборное оснащение экспертной лаборатории.

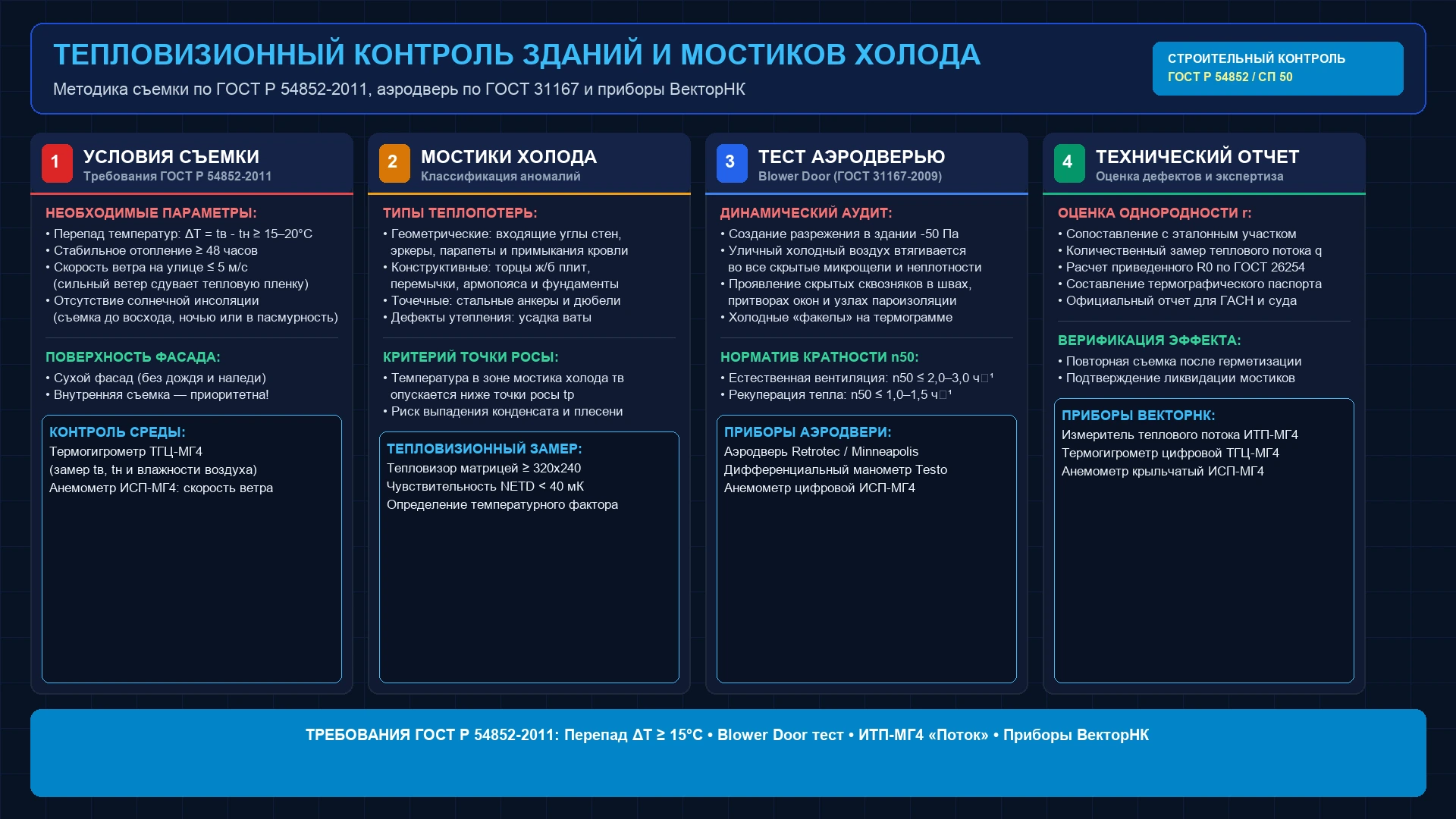

Рис. 1. Инженерный регламент тепловизионного контроля ограждающих конструкций: нормативные условия по ГОСТ Р 54852-2011, классификация линейных и точечных мостиков холода, динамический тест воздухопроницаемости Blower Door и комплекс измерительных приборов ВекторНК.

1. Метеорологические требования к съемке по ГОСТ Р 54852-2011

Тепловизор регистрирует плотность инфракрасного излучения поверхности. Чтобы полученная термограмма объективно отражала дефекты теплоизоляции, а не влияние внешних погодных факторов, ГОСТ Р 54852-2011 устанавливает жесткие граничные условия измерений:

1. Температурный перепад $\Delta T$: Разность температур внутреннего воздуха в отапливаемом помещении $t_{\text{в}}$ и наружного атмосферного воздуха $t_{\text{н}}$ должна составлять не менее 15 °C, а для детальной количественной оценки дефектов — не менее 20 °C ($\Delta T = t_{\text{в}} — t_{\text{н}} \ge 20\text{ }^\circ\text{C}$);
2. Стационарный тепловой режим: Отопительная система здания должна непрерывно работать в штатном режиме не менее 48 часов до начала тепловизионного аудита. Проведение съемки в неотапливаемых или неравномерно прогретых зданиях запрещено;
3. Полное исключение солнечной радиации: Солнечные лучи даже в морозный день прогревают кирпич, бетон и штукатурку на глубину нескольких сантиметров. Поглощенное тепло излучается обратно в течение 6–10 часов, маскируя теплопотери. Съемка проводится ночью, за 1–2 часа до восхода солнца или в пасмурную погоду при сплошной плотной облачности (не менее 8–10 баллов);
4. Скорость ветра на открытой местности: Скорость ветра вблизи обследуемых фасадов не должна превышать 5 м/с. Сильный порывистый ветер интенсивно сдувает конвективный пограничный слой воздуха с наружной поверхности стены, сглаживая температурные контрасты;
5. Сухое состояние ограждений: Поверхность конструкций должна быть абсолютно свободной от дождевой влаги, снега, инея и наледи (испарение влаги охлаждает поверхность, создавая ложные температурные аномалии).

2. Внутренняя vs Наружная тепловизионная съемка

В профессиональном энергоаудите обязательно комбинируются два взаимодополняющих формата тепловизионного обследования:

3. Классификация мостиков холода и теплотехнических дефектов

На термограммах строительные дефекты разделяются по геометрической форме и физической природе:

1. Линейные геометрические мостики холода

Обусловлены геометрией здания. Во входящих углах наружных стен, в эркерах и примыканиях кровли внешняя площадь поверхности теплоотдачи в 2,5–3 раза превышает внутреннюю площадь восприятия тепла. В результате угол всегда холоднее глади стены на 2–4 °C. При некачественном наружном утеплении температура угла опускается ниже точки росы, вызывая сырость.

2. Конструктивные линейные мостики холода

Сквозные включения материалов с высокой теплопроводностью в толщу стены: железобетонные перемычки над окнами, монолитные пояса, торцы плит межэтажных перекрытий, выходящие на фасад без термовкладышей, и консольные балконные плиты. На термограмме проявляются в виде сплошных горизонтальных полос промерзания.

3. Точечные мостики холода

Стальные анкерные дюбели крепления минераловатных плит со стальными сердечниками без термоизолирующих пластиковых головок, анкерные кронштейны направляющих вентилируемого фасада. На термограмме отображаются в виде контрастной сетки холодных точек.

4. Дефекты монтажа теплоизоляции и щелевая инфильтрация

Разрывы и зазоры между утеплительными плитами шириной более 2 мм, усадка минеральной ваты внутри каркасных стен, разрушение или неполное заполнение монтажного шва оконных блоков полиуретановой пеной, сквозные трещины в кирпичной кладке.

4. Динамический тепловизионный аудит с аэродверью Blower Door

При статической тепловизионной съемке в безветренную погоду многие скрытые сквозняки остаются незамеченными, так как холодный воздух не движется через мелкие неплотности. Для 100% локализации дефектов воздухопроницаемости применяется технология комплексного обследования с аэродверью (Blower Door) по ГОСТ 31167-2009:

1. Входной дверной проем герметично перекрывается раздвижной рамой с плотным полотном и откалиброванным вентилятором Blower Door;
2. Вентилятор нагнетает воздух наружу, создавая внутри здания контролируемое стабильное разрежение в 50 Па (эквивалент штормового ветра со скоростью 9–10 м/с, равномерно давящего на все фасады дома);
3. Под действием перепада давления уличный холодный воздух с высокой скоростью втягивается внутрь через любые микротрещины: притворы створок, стыки пароизоляционных мембран, проходки инженерных коммуникаций, зазоры под плинтусами и щели в коробках дверей;
4. Оператор с тепловизором обходит помещения: на инфракрасном экране места инфильтрации мгновенно вспыхивают контрастными темно-синими «ледяными факелами», визуализируя точную траекторию движения холодного потока.

5. Количественная оценка: температурный фактор $f_{Rsi}$

Для юридического подтверждения строительного брака качественной термограммы недостаточно — требуется расчет нормативных коэффициентов по СП 50.13330.2024. Базовым критерием служит температурный фактор внутренней поверхности $f_{Rsi}$:

$$f_{Rsi} = \frac{\tau_{\text{в}} — t_{\text{н}}}{t_{\text{в}} — t_{\text{н}}}$$

где $\tau_{\text{в}}$ — минимальная температура поверхности в зоне дефекта, измеренная тепловизором; $t_{\text{в}}$ и $t_{\text{н}}$ — температуры внутреннего и наружного воздуха. Согласно СП 50.13330, для исключения риска конденсации и плесени для жилых зданий температурный фактор в зоне любых мостиков холода должен удовлетворять условию: $f_{Rsi} \ge 0,70–0,75$.

6. Измерительный комплекс лаборатории ВекторНК

Инженерный центр «ВекторНК» поставляет и применяет в экспертной практике сертифицированное оборудование челябинского приборостроительного завода СКБ «Стройприбор» и ведущих мировых производителей:

7. Чек-лист подготовки здания к тепловизионному контролю
