Один из самых острых производственных, финансовых и судебных конфликтов в монолитном строительстве — несовпадение результатов испытания контрольных образцов-кубиков в лаборатории завода БСУ (РБУ) с фактической прочностью бетона в теле несущей конструкции. Паспорт на бетонную смесь декларирует проектный класс B25, контрольные кубы на 28-е сутки при разрушении на прессе показывают нормативный запас в 32–34 МПа, а служба строительного контроля технического заказчика при натурной склерометрии пилонов и перекрытий фиксирует всего 18–20 МПа (класс B15). Кто несет материальную ответственность за дефицит несущей способности, как разделить зоны вины поставщика смеси и генподрядчика и как урегулировать спор без судебных тяжб и остановки стройки?
1. Суть инженерного конфликта и цена ошибки
Типичный сценарий строительного конфликта выглядит следующим образом:
Бетонный завод отгружает на объект партию товарной бетонной смеси В25 П4 F150 W6. Лаборатория завода при отгрузке отбирает контрольные образцы по ГОСТ 10181, формует серию кубов $100 \times 100 \times 100$ мм, помещает их в камеру нормального твердения и в возрасте 28 суток испытывает на гидравлическом прессе. Результат: 33.5 МПа (коэффициент прочности 1.34 к классу В25). Завод выдает паспорт качества и закрывает обязательства по поставке.
Одновременно строительный контроль заказчика проводит обследование забетонированной плиты перекрытия склерометром по ГОСТ 22690-2015 и получает среднюю прочность 19.2 МПа, что соответствует классу В15. Технадзор останавливает монтаж вышележащих этажей, отказывается подписывать акты освидетельствования скрытых работ (АОСР) и грозит передать материалы в ГАСН.
Подрядчик винит бетонный завод в недоливе цемента, завод обвиняет подрядчика в нарушении правил ухода и разбавлении смеси водой, а заказчик несет прямые убытки от простоя кранов и техники (до 300 000–500 000 рублей в сутки).

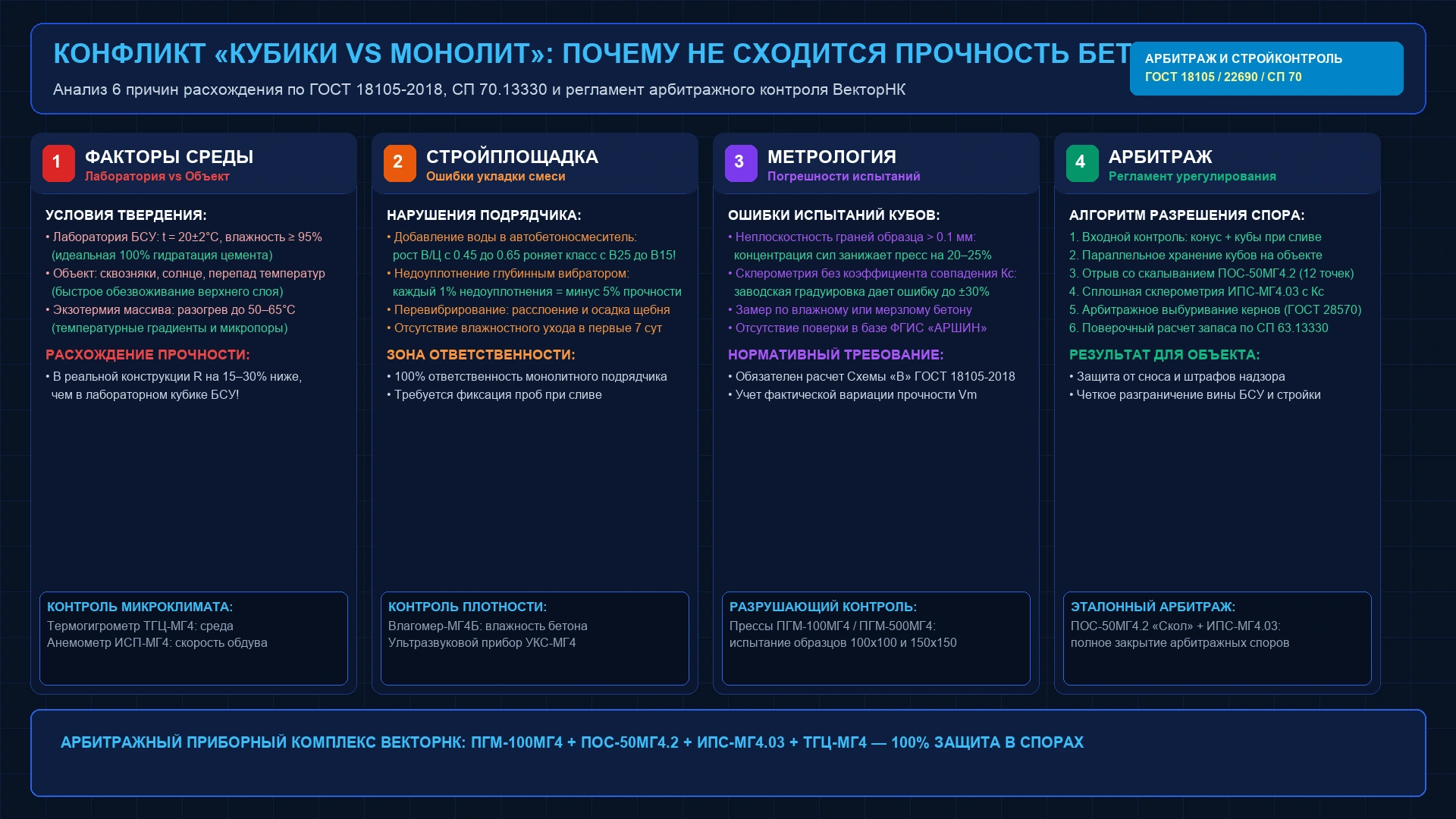

2. 6 объективных причин расхождения между кубиками и конструкцией
1. Кардинальное различие температурно-влажностного режима твердения
Контрольные кубики БСУ твердеют в идеальных условиях нормальной камеры по ГОСТ 10180: стабильная температура $20 \pm 2^\circ\text{C}$ и относительная влажность воздуха не менее 95%. В этих условиях реакция гидратации клинкерных минералов цемента протекает с максимальным КПД, а пористость цементного камня минимальна.
Монолитная конструкция твердеет в реальных полевых условиях: сухой воздух, сквозняки, прямой солнечный свет, перепады дневных и ночных температур. Быстрое испарение несвязанной воды затворения из открытых поверхностей перекрытия приводит к ранней остановке гидратации и росту капиллярной пористости. Дефицит прочности из-за пересушивания бетона на объекте достигает 20–35%. Для непрерывного мониторинга микроклимата применяются прецизионные термогигрометры ТГЦ-МГ4 и анемометры ИСП-МГ4.
2. «Разбодяживание» смеси водой на стройплощадке
Самая распространенная причина падения прочности по вине рабочих. Чтобы облегчить протягивание бетонной смеси правилом по густому арматурному каркасу и снизить трудозатраты на виброуплотнение, монолитчики требуют от водителя автобетоносмесителя добавить воду в барабан.
Добавление всего 15–20 литров воды на 1 м³ смеси увеличивает водоцементное отношение (В/Ц) с проектных 0.45 до 0.55. Это снижает марочную прочность бетона на 25–35% и существенно снижает морозостойкость (F) и водонепроницаемость (W). При этом заводские кубики, отобранные ДО добавления воды, показывают проектный класс В25!
3. Недоуплотнение или перевибрирование смеси
Лабораторные кубики формуются на лабораторном вибростоле с жестко откалиброванной амплитудой колебаний (0.5 мм) и частотой 50 Гц. В массиве монолита уплотнение выполняется ручными глубинными вибраторами.
- Недовибрирование: Каждый 1% оставшихся в бетоне воздушных пор снижает итоговую прочность на сжатие на 5%. При дефиците уплотнения в 4–5% прочность падает на 20–25%;
- Перевибрирование: Чрезмерное вибрирование в одной точке приводит к оседанию крупного гранитного щебня на дно опалубки и всплытию слабого цементно-песчаного молочка наверх. В верхней зоне перекрытия образуется слой толщиной 20–40 мм с прочностью в 2 раза ниже проектной. При замере склерометром по этому шламовому слою прибор закономерно фиксирует В12.5–В15 вместо В25.
4. Масштабный фактор и экзотермия массивных конструкций
Кубик размером $100 \times 100 \times 100$ мм имеет огромную удельную площадь поверхности по отношению к объему. Он мгновенно отдает тепло гидратации в окружающую среду.
В фундаментных плитах и ростверках толщиной от 600 до 1500 мм тепловыделение цемента не успевает рассеиваться. Температура в ядре массива саморазогревается до $55–65^\circ\text{C}$, в то время как поверхностные слои имеют температуру окружающей среды. Возникающий градиент температур более $20^\circ\text{C}$ вызывает микрорастрескивание внутренней структуры бетона, снижая прочность массива относительно маленьких лабораторных образцов.
5. Неплоскостность граней образцов и дефекты испытания на прессе
По ГОСТ 10180-2012 отклонение от плоскостности опорных граней кубика, соприкасающихся с плитами пресса, не должно превышать 0.1 мм на 100 мм длины. Если кубики формовались в изношенных пластиковых или разболтанных стальных формах, грани образца имеют выпуклость или перекос.
При сжатии на прессе выпуклая грань вызывает локальную концентрацию напряжений. Разрушение образца начинается не по всему объему, а с локального скалывания кромки. В результате поверенный пресс фиксирует разрушающее усилие на 15–25% ниже истинного значения, создавая ложное впечатление о браке бетона.
6. Методические погрешности неразрушающего контроля
Служба строительного контроля часто использует цифровые склерометры «из коробки», не выполнив построение парной градуировки или привязку коэффициента совпадения $K_c$ по ГОСТ 22690-2015.
Кроме того, замеры нередко производятся по влажному бетону (что занижает упругий отскок на 10–15%) либо по замерзшему бетону зимой (что дает ложное завышение прочности). Без эталонной поверки склерометра во ФГИС «АРШИН» и проверки на наковальне 100МГ4 результаты склерометрии не могут служить доказательной базой для выставления претензий.
3. Нормативная база: что говорит ГОСТ 18105-2018 и СП 70.13330
Межгосударственный стандарт ГОСТ 18105-2018 (п. 4.1 и п. 5.1) четко разграничивает роли:
- Контроль прочности бетонной смеси: производится производителем смеси (БСУ) по образцам, отбираемым на месте ее приготовления, с оценкой по Схемам «А» или «Б». Этот контроль подтверждает потенциальное качество отгруженного полуфабриката;
- Контроль прочности бетона конструкций: производится строительной лабораторией на объекте по неразрушающим методам (Схема «В») либо по контрольным образцам, хранившимся в условиях конструкции.
Окончательная приемка несущих монолитных конструкций производится исключительно по результатам фактической прочности бетона в теле конструкции, а не по паспорту бетонного завода. Однако юридическая вина за снижение фактической прочности распределяется только на основании регламента арбитражной экспертизы.
4. Пошаговый регламент разрешения спора строительным контролем
При возникновении разногласий между лабораторией БСУ, генподрядчиком и технадзором необходимо следовать строгому алгоритму:
| Шаг | Действие комиссии | Используемое оборудование / документы | Цель шага |
|---|---|---|---|
| Шаг 1 | Аудит сопроводительной документации и ТТН | Паспорта БСУ, ТТН со временем отгрузки и слива | Проверка соблюдения времени сохранения подвижности (не более 2–2.5 ч) |
| Шаг 2 | Вскрытие и анализ журнала бетонных работ | Журнал по форме СП 70.13330, температурные листы | Фиксация погодных условий и факта ухода (полив, укрытие пленкой) |
| Шаг 3 | Проверка «пристеночной» серии кубиков | Гидравлический пресс ПГМ-100МГ4 | Сравнение образцов нормального твердения и образцов со стройки |
| Шаг 4 | Арбитражный прямой неразрушающий контроль | Прибор отрыва со скалыванием ПОС-50МГ4.2 «Скол» | Определение истинной прочности бетона в теле конструкции (12 точек) |
| Шаг 5 | Массовая сплошная склерометрия с привязкой $K_c$ | Склерометр ИПС-МГ4.03 с телескопической штангой | Сплошной расчет однородности $V_m$ и фактического класса $B_{\Phi}$ по Схеме «В» |
| Шаг 6 | Поверочный перерасчет несущей способности | Расчетный комплекс (SCAD / Лира-САПР) по СП 63.13330 | Оценка фактического коэффициента запаса конструкции проектным институтом |
5. Арбитражный неразрушающий контроль: отрыв со скалыванием и склерометрия
Если испытания кубиков и показания экспресс-склерометров противоречат друг другу, единственным легитимным арбитром по ГОСТ 22690-2015 признается метод отрыва со скалыванием.
Прибором ПОС-50МГ4.2 «Скол» (или мощным ПОС-60МГ4 для высокопрочных бетонов) в конструкции выполняется контрольная серия испытаний:
- Алмазным сверлом бурится шпур глубиной 48 мм в зоне, свободной от рабочей арматуры (арматура предварительно локализуется прибором ИПА-МГ4);
- В шпур закладывается трехлепестковый распорный анкер и распирается конусной головкой;
- Гидравлический двухпоршневой привод ПОС-50МГ4.2 плавно нагружает анкер до механического вырыва конуса бетона;
- Электронный тензометрический блок фиксирует пиковое усилие вырыва и автоматически пересчитывает его в истинную прочность на сжатие в МПа.
Результаты отрыва со скалыванием не зависят от карбонизации и поверхностных слоев. Полученные значения служат эталоном для расчета коэффициента совпадения $K_c$ и оперативной перекалибровки электронных склерометров ИПС-МГ4.03 для сплошного обследования захватки.
6. Матрица юридической и финансовой ответственности участников
| Характер выявленного дефекта | Результаты кубов БСУ | Результаты кубов объекта | Фактический класс монолита | Виновная сторона |
|---|---|---|---|---|
| Брак смеси на заводе (недолив цемента) | Ниже проектного | Ниже проектного | Ниже проектного | 100% Завод БСУ |
| Добавление воды в миксер на стройке | Выше нормы (B25+) | Ниже нормы (B15) | Ниже нормы (B15) | Подрядчик / Водитель |
| Отсутствие влажностного ухода | Выше нормы (B25+) | Выше нормы (B25+) | Ниже нормы (B15-B18) | 100% Генподрядчик |
| Ошибки склерометрии технадзора | Выше нормы (B25+) | Выше нормы (B25+) | Норма по ПОС-50 (B25) | Технадзор заказчика |
7. Приборный комплекс ВекторНК для разрешения арбитражных споров
Для независимой защиты интересов строительных организаций и заводов ЖБИ Инженерный центр «ВекторНК» поставляет полный комплект измерительного оборудования с действующей поверкой во ФГИС «АРШИН»:
Пресс гидравлический ПГМ-100МГ4
Высокоточный пресс с электронным силоизмерителем для разрушающего контроля кубов 100х100 мм и кернов. Автоматическое поддержание скорости нагружения по ГОСТ 10180-2012.
ПОС-50МГ4.2 «Скол»
Прибор отрыва со скалыванием для прямого контроля фактической прочности бетона в конструкциях по ГОСТ 22690. Диапазон 5–100 МПа, память на 1000 протоколов, электронный датчик силы.
ИПС-МГ4.03 со штангой
Двухблочный электронный склерометр ударного импульса с выносным датчиком 250 г. Автоматический расчет вариации $V_m$ и класса $B_{\Phi}$ по Схеме «В» ГОСТ 18105-2018. Память 15 000 серий.
Термогигрометр ТГЦ-МГ4
Цифровой прибор контроля температуры и влажности среды при твердении бетона. Для фиксации скорости воздушных потоков и сквозняков применяется анемометр электронный ИСП-МГ4.
8. Часто задаваемые вопросы (FAQ)
1. Обязан ли бетонный завод присутствовать при отборе образцов на стройплощадке?
По ГОСТ 7473-2010 входной контроль бетонной смеси на объекте осуществляется потребителем. Однако при возникновении систематических расхождений застройщик обязан заблаговременно уведомить завод БСУ о дате и времени совместного отбора проб. Присутствие представителя завода исключает последующие заявления о нарушении методики отбора проб из лотка миксера.
2. Что делать, если фактический класс бетона конструкции оказался В20 вместо проектного В25?
Не спешите прибегать к демонтажу или усилению. Генеральный проектировщик выполняет поверочный перерасчет несущей способности конкретного элемента по СП 63.13330 с учетом фактической расчетной схемы и реальных нагрузок. В большинстве гражданских зданий конструктивный запас по армированию и сечению колонн составляет 15–25%, что позволяет проектной организации выдать официальное согласование на сохранение конструкции без усиления.
3. Чем отличаются условия хранения кубиков по ГОСТ 10180 и ГОСТ 18105?
ГОСТ 10180 регламентирует хранение контрольных образцов в стандартных условиях ($t = 20 \pm 2^\circ\text{C}$, влажность $\ge 95\%$) для проверки проектного потенциала бетонной смеси. ГОСТ 18105 допускает испытание образцов, хранившихся в одинаковых условиях с конструкцией (на объекте), для подтверждения распалубочной или промежуточной прочности.
4. Можно ли доверять результатам испытания кубиков, хранившихся на стройке под снегом?
Нет. Замороженные образцы перед испытанием нужно оттаять и выдержать в нормальных условиях: испытание образцов со льдом в порах не соответствует методике ГОСТ 10180-2012. Лед в порах образца дает фиктивный прирост прочности при сжатии до 30–40%.
5. Какой метод контроля прочности наиболее убедителен при споре в суде?
Наиболее весомыми при споре обычно считаются результаты прямых методов (окончательную оценку доказательств даёт суд): отрыв со скалыванием по ГОСТ 22690-2015, выполненный приборами ПОС-50МГ4.2 или ПОС-60МГ4 с действующей поверкой во ФГИС «АРШИН», а также испытание кернов, отобранных по ГОСТ 28570-2019. Результаты косвенных методов (ударный импульс, ультразвук) без привязки $K_c$ легко оспорить как не соответствующие методике ГОСТ 22690-2015.
6. Где можно провести независимую строительно-техническую экспертизу прочности?
Эксперты Инженерного центра «ВекторНК» выполняют независимый аудит прочности монолитных конструкций, выездной арбитражный контроль приборами ПОС-50МГ4.2 и ИПС-МГ4.03, оформляют официальные экспертные заключения для суда и органов ГАСН.
