Обследование плоской кровли и поиск скрытых протечек — одна из наиболее сложных и ответственных задач технической экспертизы зданий. По статистике аварийных служб и службы эксплуатации промышленных и логистических комплексов, в 90% случаев место проявления влаги на потолке верхнего этажа не совпадает с местом дефекта кровельной мембраны. Вода проникает через микротрещину в гидроизоляционном ковре, распространяется по полостям утеплителя на десятки метров и находит выход наружу лишь в узлах проходок коммуникаций или на стыках несущих плит перекрытия.
Традиционный подход «перестелить всю кровлю целиком» приводит к миллионным переплатам. Современный инструментальный неразрушающий контроль по ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» и СП 17.13330.2017 «Кровли» позволяет безошибочно локализовать точечные проколы мембраны размером от 1 мм и очертить точные границы намокшего утеплителя для локальной замены.

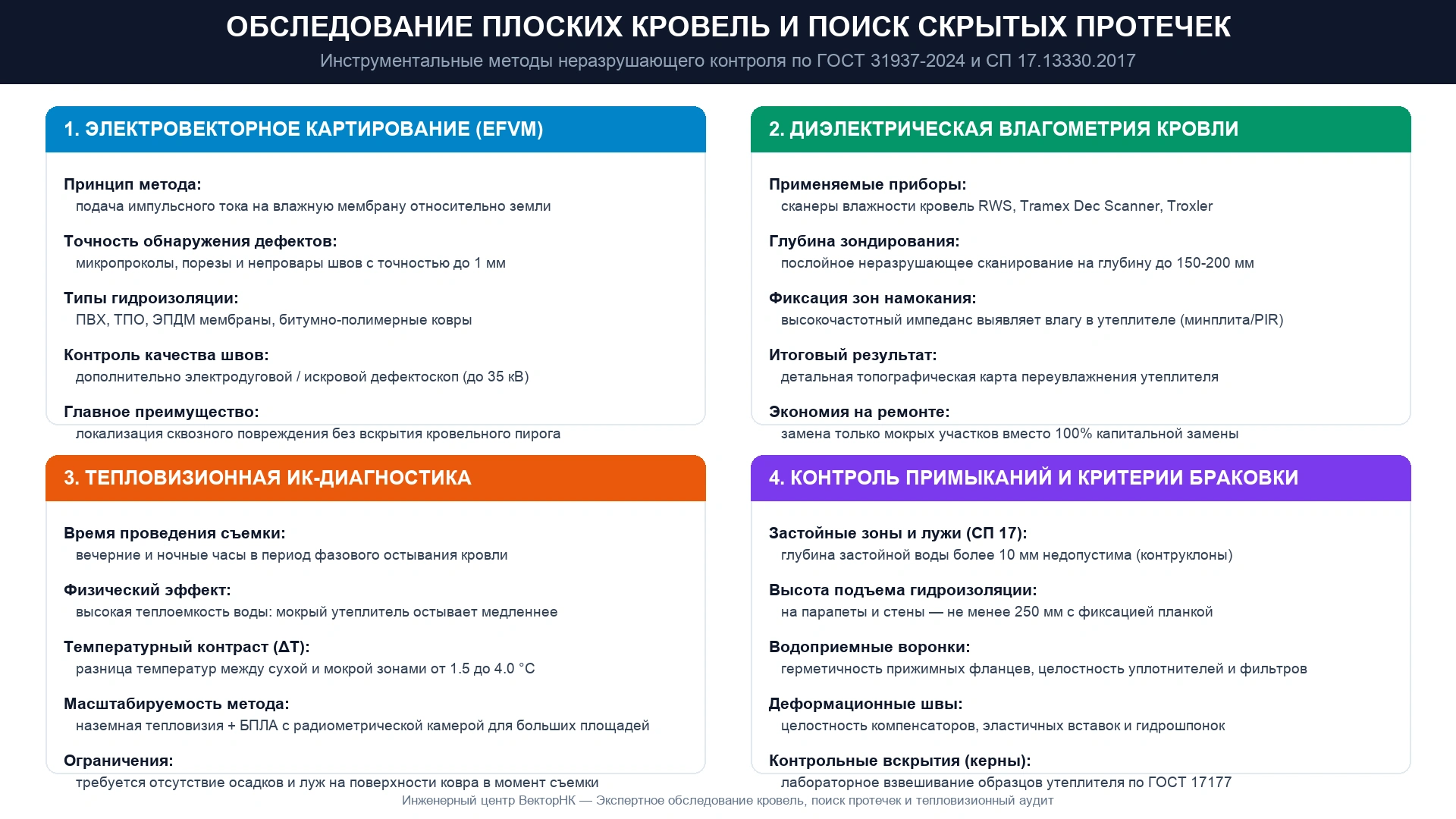

Рис. 1. Комплексная методология неразрушающего контроля плоских кровель: электровекторное картирование EFVM, сканирующая влагометрия, тепловизионная съемка и дефектоскопия узлов примыканий.
1. Анатомия плоской кровли и физика распространения влаги
Классический «пирог» эксплуатируемой или неэксплуатируемой плоской кровли с механическим или клеевым креплением включает следующие функциональные слои:
- Несущее основание: профилированный стальной настил (Н-75, Н-114) либо монолитная / сборная железобетонная плита перекрытия;
- Пароизоляционный слой: полиэтиленовая пленка толщиной от 200 мкм или наплавляемый битумно-полимерный пароизоляционный материал (например, «Паробарьер»);
- Теплоизоляционный слой: двухслойная минераловатная плита повышенной жесткости (РУФ БАТТС, ТЕХНОРУФ), плиты PIR с фольгированным кашированием либо экструдированный пенополистирол (XPS);
- Разуклонка: клиновидные плиты утеплителя либо легкий керамзитобетон для создания нормативного уклона от 1,5% до 3,0% в сторону водоприемных воронок;
- Разделительный слой: термоскрепленный геотекстиль плотностью не менее 150–200 г/м² или стеклохолст;
- Гидроизоляционный ковер: полимерная мембрана (ПВХ, ТПО, ЭПДМ толщиной 1,2–2,0 мм) со сварными швами горячим воздухом либо двухслойный битумно-полимерный наплавляемый материал.
Почему скрытая влага катастрофически опасна для здания:
1. Потеря теплоизоляции: увеличение влажности минеральной ваты всего на 5% по объему снижает ее термическое сопротивление на 50–70%. Зимой на потолке выпадает конденсат.
2. Разрушение при замерзании: вода в замкнутом объеме пирога при фазовом переходе в лед расширяется на 9%, раздавливая волокна утеплителя и отрывая крепежные тарельчатые дюбели.
3. Вздутия ковра летом: под действием солнечной радиации температура черного битума или темной мембраны достигает +70…+85 °C. Запертая влага закипает, формируя избыточное давление водяного пара и гигантские пузыри (вздутия), разрывающие швы ковра.
4. Коррозия профнастила: вода, запертая между пароизоляцией и профлистом, за 2–3 года сквозной коррозией разрушает несущие полки стального настила, создавая угрозу обрушения кровли.
2. Электровекторное картирование (метод EFVM) и высоковольтная дефектоскопия
Электровекторное картирование (Electric Field Vector Mapping, EFVM) — международный золотой стандарт неразрушающего контроля герметичности полимерных и битумных гидроизоляционных мембран (стандарты ASTM D5957 и ASTM D7877).
| Параметр метода | Электровекторное картирование (EFVM) | Высоковольтный искровой метод (Spark Test) |
|---|---|---|
| Физический принцип | Измерение направления градиента электрического потенциала постоянного тока в замкнутом контуре | Электрический пробой воздушного зазора искровым разрядом высокого напряжения (до 35 кВ) |
| Состояние поверхности | Кровля обязательно увлажняется тонким водяным зеркалом (проводящий слой) | Кровля должна быть абсолютно сухой и чистой |
| Точность локализации | До 1–2 миллиметров (даже точечный прокол иглой) | Непосредственно в точке касания бронзовой щеточкой электрода |
| Производительность | До 2000–4000 м² за одну рабочую смену бригадой из 2 операторов | До 500–1000 м² погонных швов в смену |
| Ограничения | Требует наличия токопроводящего заземленного основания (арматурная сетка, влажный бетон, профлист) | Неприменим на влажной поверхности (происходит поверхностная утечка заряда) |
Как работает EFVM на практике: по периметру контролируемой захватки укладывается проводящий контурный провод. Генератор подает низковольтный постоянный ток между смоченной мембраной и заземленной конструкцией здания (профлистом или арматурой перекрытия). Если мембрана цела, она служит идеальным диэлектриком, и ток равен нулю. При наличии сквозного повреждения вода замыкает электрическую цепь. Оператор с двумя ручными потенциальными зондами перемещается по кровле, фиксируя вектор тока на цифровом микровольтметре — стрелка прибора прямо указывает направление к месту дефекта.
3. Диэлектрическая сканирующая влагометрия (Tramex Dec Scanner, RWS)
Если метод EFVM ищет сквозные проколы ковра, то диэлектрическая высокочастотная влагометрия позволяет увидеть, сколько именно воды уже успело накопиться внутри утеплителя, не делая ни одного отверстия в кровле.
Рис. 2. Электронный влагомер для инструментальной послойной оценки влажности материалов.
Принцип высокочастотного диэлектрического импеданса:
Диэлектрическая проницаемость абсолютно сухого минераловатного утеплителя, пенополистирола или полиизоцианурата (PIR) составляет $\varepsilon \approx 1,5 — 2,5$. Диэлектрическая проницаемость чистой воды равна $\varepsilon \approx 81$.
Специализированный сканер влажности плоских кровель (типа Tramex Dec Scanner или RWS Roof and Wall Scanner) генерирует переменное электромагнитное поле радиочастотного диапазона, проникающее через гидроизоляционный ковер на глубину до 150–200 мм. Прибор измеряет емкостное сопротивление среды, мгновенно фиксируя даже минимальное присутствие свободной и связанной влаги в толще утеплителя.
Методология сплошного сканирования:
- Кровля разбивается на регулярную геодезическую координатную сетку с шагом $1,5 \times 1,5$ м или $2,0 \times 2,0$ м.
- Оператор прокатывает трехдиапазонный сканер по параллельным галсам с непрерывной записью данных.
- По результатам замеров в специализированном ПО строится изогипсовая 2D/3D-карта распределения влажности (топография намокания), где цветовой градацией выделяются зоны: сухой утеплитель (зеленый), граница увлажнения (желтый) и критическое водонасыщение (ярко-красный).
4. Тепловизионная инфракрасная диагностика кровель
Тепловизионное обследование плоских кровель регламентируется ГОСТ Р 54852-2011 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».
Правило фазового остывания кровли:
Днем солнце прогревает кровельный пирог равномерно. В вечерние и ночные часы начинается интенсивная радиационная отдача тепла в атмосферу. Сухой минераловатный утеплитель имеет низкую теплоемкость и остывает быстро. Вода же обладает колоссальной удельной теплоемкостью ($c = 4187\text{ Дж/(кг}\cdot^\circ\text{C)}$) — в 4–5 раз выше сухого утеплителя. Поэтому намокшие участки кровли запасают тепло за день и ночью долго светятся на термограмме яркими теплыми пятнами с температурным контрастом $\Delta T = 1,5 — 4,0^\circ\text{C}$.
Для крупномасштабных логистических парков и заводских цехов площадью от 10 000 до 100 000 м² обследование эффективно выполняется с беспилотных летательных аппаратов (БПЛА), оснащенных радиометрическими тепловизионными камерами высокого разрешения (640×512 пикселей) с геопривязкой RTK. В результате формируется единый ортофотоплан кровли в инфракрасном спектре с субсантиметровой точностью координат каждого скрытого очага протечки.
5. Инструментальная дефектоскопия узлов примыканий и водостока
Более 70% реальных протечек кровли происходят не на гладком поле мембраны, а в узлах примыканий. Согласно СП 17.13330.2017, эксперты проверяют следующие критические параметры:
| Конструктивный узел | Нормативное требование СП 17.13330.2017 | Типичный дефект и метод выявления |
|---|---|---|
| Примыкание к парапетам и стенам | Высота заведения гидроизоляционного ковра на вертикальную плоскость — не менее 250 мм. Верхний край фиксируется стальной прижимной планкой с шагом дюбелей не более 200 мм и полиуретановым герметиком. | Отслоение планки, выкрашивание герметика, сползание ковра под собственным весом. Контролируется измерительной рулеткой и визуально-измерительным контролем (ВИК). |
| Водоприемные воронки внутреннего водостока | Воронки должны быть заглублены в пониженные зоны (приямки глубиной 20–30 мм размером 1×1 м). Обязательно наличие прижимного фланца с уплотнительным кольцом из EPDM и электрокабеля обогрева. | Контруклон (воронка выше уровня кровли), отсутствие прижимного фланца (приклейка мембраны «внахлест»), засор листвоуловителя. Проверяется лазерным нивелиром. |
| Сварные швы полимерных мембран | Ширина сварного шва горячим воздухом — не менее 30 мм. Полное отсутствие непроваров и свищей. | Недогрев или пережог мембраны. Контролируется ручным механическим крючком (тестером шва) и искровым дефектоскопом. |
| Разуклонка и застойные лужи | Уклон кровли — от 1,5% до 3,0%. Застойные лужи глубиной более 10 мм и площадью более 1 м² не допускаются. | Просадка утеплителя под весом снеговых мешков, отсутствие контруклонов между воронками. Измеряется лазерным построителем плоскостей и нивелирной рейкой. |
6. Контрольные вскрытия (керны) и лабораторная экспертиза
Для подтверждения данных геофизических и тепловизионных приборов и подготовки официального заключения для суда или досудебной претензии к генподрядчику выполняются контрольные шурфы (вскрытия) кровельного пирога:
- Вскрытие контрольного участка размером $200 \times 200$ мм или $300 \times 300$ мм в характерных зонах (аномальной влажности и фоновой сухой зоне);
- Послойное описание пирога с замером фактических толщин каждого слоя штангенциркулем ШЦ-150;
- Отбор проб минеральной ваты или пенополистирола в герметичные пакеты;
- Лабораторное определение влажности по ГОСТ 17177-94 «Материалы и изделия теплоизоляционные строительные. Методы испытаний»: взвешивание влажного образца, высушивание в сушильном шкафу при температуре $+105 \pm 2\ ^\circ\text{C}$ до постоянной массы и вычисление влажности по массе $W_m$ и по объему $W_v$;
- Проверка адгезии наплавленного битумного ковра к стяжке методом отрыва по ГОСТ 32304 с фиксацией характера разрушения (когезионный по материалу или адгезионный по контакту);
- Немедленная герметизация места вскрытия ремонтной заплатой из аналогичного гидроизоляционного материала с нахлестом не менее 100 мм и сваркой/наплавлением по периметру.
7. Экономическая выгода: локальный ремонт против полной перестилки
Рассмотрим типовой складской или торговый комплекс с площадью кровли 10 000 м², где появились единичные протечки на потолке склада:
| Статья расходов | Сценарий 1: Капитальный ремонт всей кровли | Сценарий 2: Обследование НК + точечный ремонт |
|---|---|---|
| Инструментальное обследование | 0 руб. (не проводилось) | 350 000 – 500 000 руб. (EFVM + влагометрия + тепловизор) |
| Объем демонтажа и замены утеплителя | 10 000 м² (100% площади) | 800 – 1 200 м² (фактически намокшие 8–12% площади) |
| Замена гидроизоляционной мембраны | 10 000 м² + комплектующие (~18 000 000 руб.) | Локальные заплаты и замена полотен на площади 1 200 м² (~2 200 000 руб.) |
| Остановка работы склада / арендаторов | Неизбежна на 1–2 месяца из-за риска залива | Склад работает в штатном режиме |
| Итоговые затраты заказчика | 22 000 000 – 26 000 000 руб. | 3 200 000 – 3 800 000 руб. |
| ЧИСТАЯ ЭКОНОМИЯ | Более 19 000 000 рублей (экономия бюджета в 6–7 раз)! | |
8. Структура экспертного заключения по результатам обследования
По итогам полевых измерений и лабораторных анализов заказчик получает официальное техническое заключение в соответствии с ГОСТ 31937-2024, включающее:
- Дефектную ведомость с указанием точных координат каждого повреждения, метража разгерметизированных швов и объема переувлажненного утеплителя;
- План кровли с нанесенной картой влажности и результатами EFVM в формате DWG / PDF;
- Альбом радиометрических термограмм с температурными шкалами и профилями температур;
- Протоколы лабораторных испытаний влажности отобранных образцов утеплителя;
- Техническое решение (ТЗ) на локальный восстановительный ремонт с ведомостью объемов работ и расчетом сметной стоимости;
- Копии свидетельств об аттестации лаборатории неразрушающего контроля и поверки всех приборов.
