Коэффициент уплотнения грунта динамическим плотномером: ГОСТ и СП

Коэффициент уплотнения грунта (K_упл) — фундаментальный показатель качества земляных работ, определяющий несущую способность песчаных и грунтовых подушек, обратных засыпок пазух котлованов, насыпей автомобильных дорог и оснований под промышленные полы. Недоуплотнение грунта всего на 2–3% от проектного значения приводит к катастрофическим последствиям: неравномерным осадкам фундаментов, раскрытию осадочных трещин в стенах, провалам полов и разрывам подземных инженерных коммуникаций.

Классический арбитражный метод определения плотности методом режущего кольца по ГОСТ 5180-2015 или парафинирования требует отбора монолитов, лабораторного взвешивания и сушки в сушильном шкафу в течение 8–12 часов, что парализует темпы послойной отсыпки и укатки. В соответствии с СП 45.13330.2017 (п. 7.6) и ГОСТ 19912-2021, для операционного экспресс-контроля качества уплотнения непосредственно на объекте применяется метод динамического зондирования ручными плотномерами. В данном инженерном руководстве детально разобраны физика метода, методика работы цифровым динамическим плотномером ПДУ-МГ4 «Удар», градуировочные таблицы перевода числа ударов в K_упл и регламент защиты результатов перед техническим надзором и ГАСН.

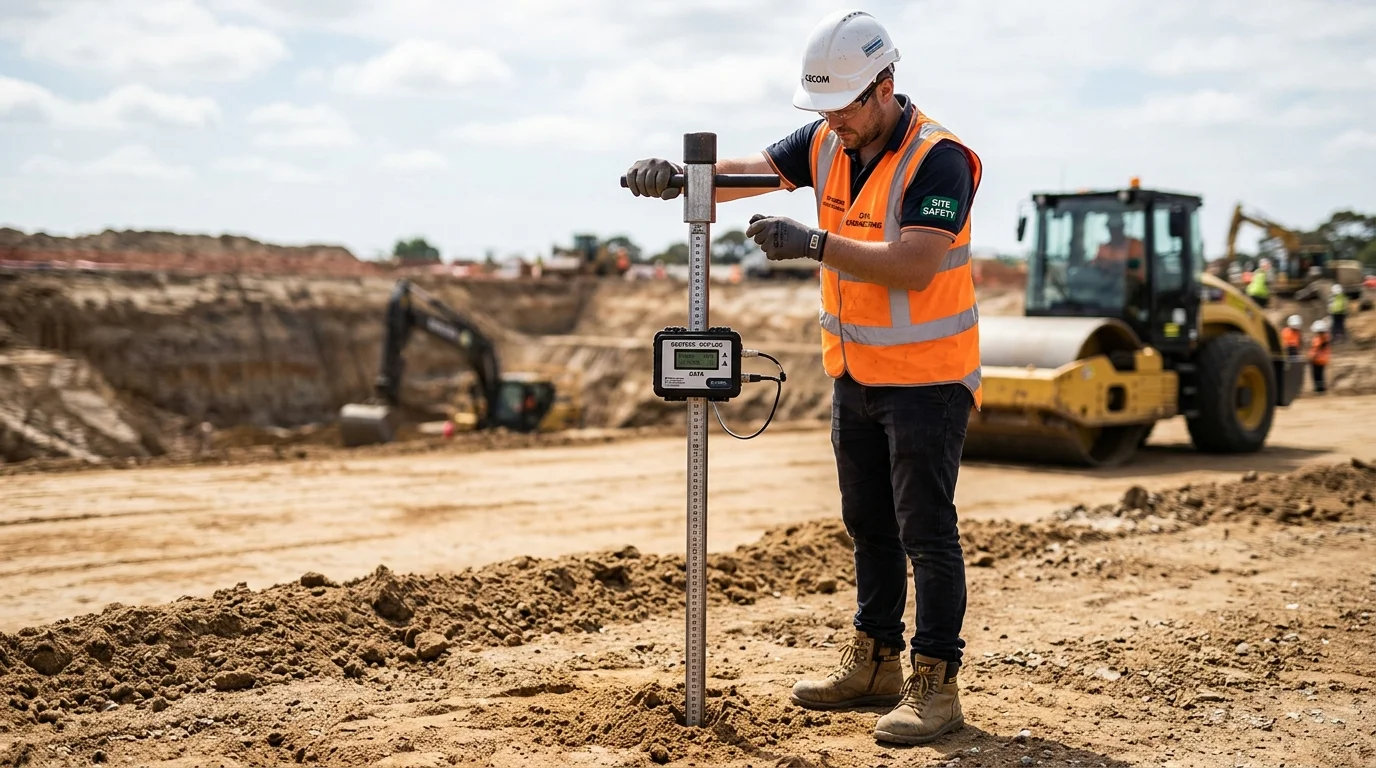

Контроль коэффициента уплотнения грунта динамическим плотномером ПДУ-МГ4 на стройплощадке — Инструментальный операционный контроль послойного уплотнения песчаной подушки динамическим плотномером в котловане строящегося объекта

1. Физический смысл коэффициента уплотнения и нормативная база

Коэффициент уплотнения K_упл представляет собой безразмерное отношение фактической плотности сухого грунта (скелета грунта) ρ_d, достигнутой на объекте в результате механического уплотнения, к максимальной плотности сухого грунта ρ_d,max, определенной в лабораторных условиях методом стандартного уплотнения по ГОСТ 22733-2016:

Kупл = ρd / ρd,max

где ρ_d — фактическая плотность скелета (сухого) грунта на объекте, г/см³ (или т/м³); ρ_d,max — максимальная плотность сухого грунта при оптимальной влажности (паспортная величина карьера по ГОСТ 22733-2016), г/см³.

Фактическая плотность сухого грунта связана с естественной влажностью W формулой:

ρd = ρ / (1 + 0,01 · W)

где ρ — плотность влажного грунта, замеренная на объекте, г/см³; W — влажность грунта в процентах от массы сухого скелета.

Согласно СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» (актуализированная редакция СНиП 3.02.01-87), нормативные значения коэффициента уплотнения строго дифференцированы в зависимости от функционального назначения земляного сооружения:

Элемент сооружения / Тип земляных работ	Нормативный K_упл по СП 45.13330	Допустимые отклонения
Песчаные и грунтовые подушки под фундаменты зданий I и II уровней ответственности	≥ 0,98	Не допускаются значения ниже 0,98
Основания под монолитные полы промышленных зданий и склады с высокими нагрузками	≥ 0,96 – 0,98	Не более 10% проб могут иметь K_упл = 0,95
Обратная засыпка пазух котлованов и траншей под отмостку и тротуары	≥ 0,95	Не более 10% проб с отклонением до 0,02
Насыпи автомобильных дорог (верхняя зона земляного полотна)	≥ 0,98 – 1,00	По требованиям СП 34.13330 / ГОСТ 33149
Обратная засыпка траншей на незастраиваемой территории (газоны, зеленые зоны)	≥ 0,90 – 0,92	По проекту благоустройства

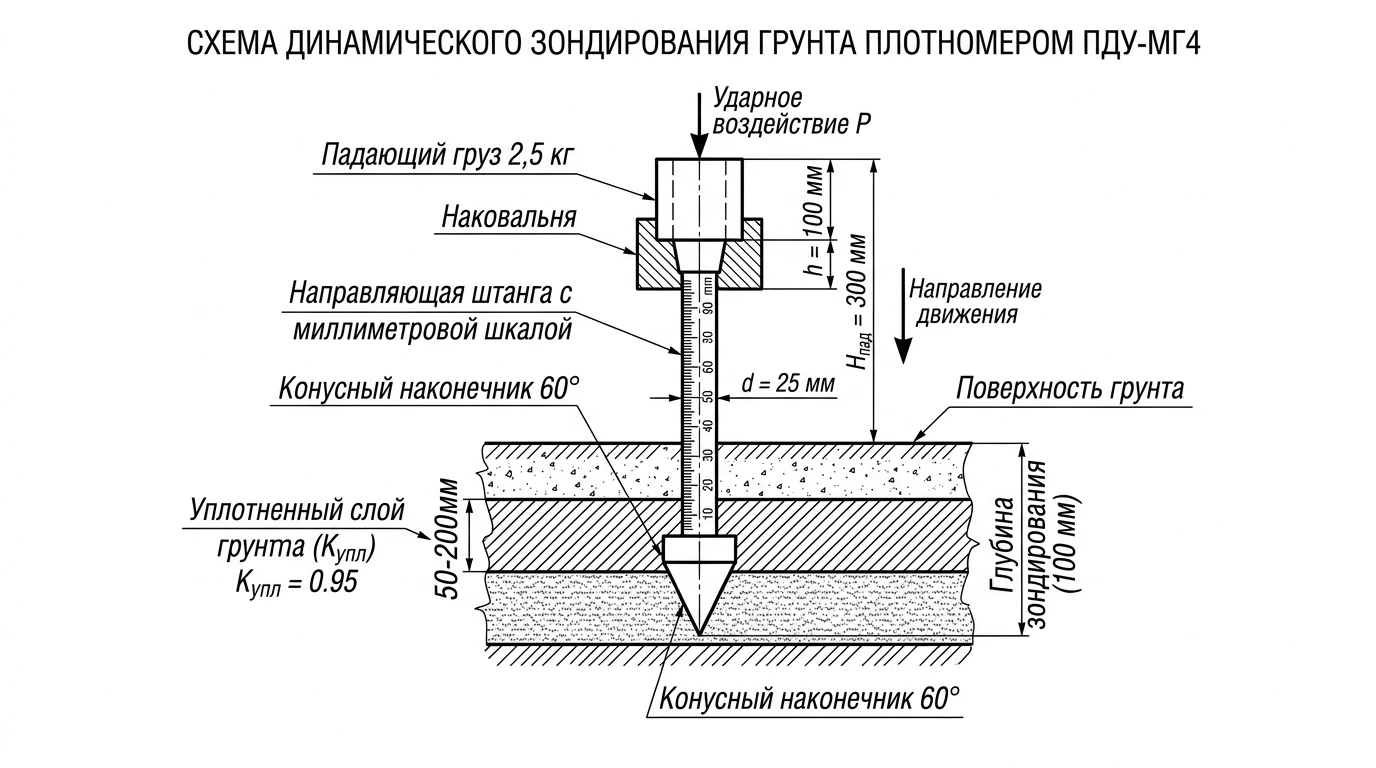

Схема динамического зондирования и определения плотности грунта конусным наконечником — Физическая схема динамического зондирования: энергия свободного падения тарированного груза передается через наковальню на градуированную штангу с конусом 60°

2. Физика динамического зондирования по ГОСТ 19912-2021

Метод основан на погружении конусного наконечника в массив грунта под воздействием кинетической энергии падающего груза фиксированной массы с постоянной высоты сброса. Сопротивление грунта внедрению индентора прямо пропорционально его плотности, углу внутреннего трения φ и сцеплению c.

Удельное динамическое сопротивление грунта q_д (МПа) рассчитывается по классической формуле динамического зондирования (ГОСТ 19912-2021):

qд = Aуд · N / h

где A_уд — удельная энергия удара плотномера, Дж/см²; N — количество ударов груза, потребовавшееся для погружения наконечника на зачетную глубину; h — зачетная глубина погружения штанги (как правило, 10 см = 100 мм).

В портативных приборах экспресс-контроля отсчетным параметром является число ударов N, необходимое для погружения наконечника на фиксированную глубину 100 мм (или глубина погружения за фиксированные 10 ударов). Полученная величина через индивидуальные градуировочные зависимости прибора пересчитывается в условный динамический модуль упругости E_vd и нормативный коэффициент уплотнения K_упл.

3. Конструкция и специфика плотномера ПДУ-МГ4 «Удар»

Среди приборов операционного контроля плотности грунта в строительных лабораториях и службах технического надзора широкое распространение получил динамический плотномер грунтов ПДУ-МГ4 «Удар» (разработка СКБ «Стройприбор»). Прибор внесен в Государственный реестр средств измерений РФ и полностью отвечает требованиям ГОСТ 19912.

Конструктивные параметры прибора:

Масса падающего груза: 2,50 ± 0,02 кг;
Высота свободного падения: 300 ± 2 мм;
Рабочий наконечник: сменный закаленный конус с углом при вершине 60° и диаметром основания 16 мм (для песчаных и суглинистых грунтов) либо усеченный штамп (для контроля верхнего слоя);
Направляющая штанга: инструментальная легированная сталь с контрастной миллиметровой лазерной гравировкой через каждые 10 см;
Глубина зондирования: до 300 мм в стандартной комплектации (с удлинительными штангами до 1000–1500 мм для послойного контроля траншей).

Требование метрологии: Согласно ФЗ-102 «Об обеспечении единства измерений», плотномер, используемый для сдачи исполнительной документации в ГАСН и подписания актов АОСР, обязан иметь действующее свидетельство о государственной поверке с записью в ФГИС «АРШИН». Механический износ конуса (скругление вершины свыше радиуса 1,0 мм или уменьшение диаметра основания более чем на 0,3 мм) искажает показания в сторону завышения K_упл до 15% и является основанием для браковки испытаний.

4. Таблица перевода числа ударов в коэффициент уплотнения

Перевод числа ударов N на глубину погружения 100 мм в фактический коэффициент уплотнения осуществляется на основании градуировочных графиков. Ниже приведена сводная инженерная таблица соотношений для стандартного конуса 60° (наконечник Ø16 мм, груз 2,5 кг, высота падения 30 см) при влажности грунта, близкой к оптимальной (W = W_opt ± 2%):

Коэффициент уплотнения K_упл	Песок мелкий и пылеватый (ударов / 10 см)	Песок средней крупности и крупный (ударов / 10 см)	Супеси легкие и тяжелые (ударов / 10 см)	Суглинки полутвердые и тугопластичные (ударов / 10 см)
0,90 (Недоуплотнение)	3 – 4	4 – 6	3 – 5	4 – 5
0,93 (Пазухи траншей)	5 – 6	7 – 9	6 – 8	6 – 8
0,95 (Норма обратной засыпки)	7 – 9	10 – 13	9 – 11	9 – 12
0,98 (Подушки под фундамент)	11 – 14	15 – 19	13 – 16	14 – 18
≥ 1,00 (Экстра-уплотнение)	≥ 16	≥ 21	≥ 18	≥ 20

Примечание: Для конкретного карьера и партии грунта лаборатория строительного контроля обязана выполнить процедуру тарировки — параллельный отбор не менее 3–5 контрольных проб методом режущего кольца для верификации переводной кривой прибора.

5. Пошаговый регламент проведения испытаний на объекте

Подготовка контрольной точки: В зоне испытания лопатой удаляется верхний разрыхленный слой грунта толщиной 30–50 мм (зона выветривания и разуплотнения от протектора обуви). Поверхность выравнивается правилом или ровной гранью штампа.
Установка плотномера: Прибор устанавливается строго вертикально (отклонение от вертикали не более 3°). Наконечник плотно прижимается к грунту.
Холостые установочные удары: Производится 1–2 сброса груза для заглубления конуса в массив до нулевой отметки шкалы штанги.
Рабочая серия сбросов: Груз поднимается по направляющей до крайнего верхнего упора (фиксированная высота 300 мм) и отпускается в свободное падение без начальной скорости и ускорения руками. Производится подсчет ударов, необходимых для погружения штанги на отметку 100 мм (первый горизонт: 0–10 см).
Послойный замер вглубь: Продолжается серия сбросов со счетом ударов для второго горизонта (10–20 см) и третьего горизонта (20–30 см). Это позволяет проконтролировать толщину проработки слоя грунтовым катком или виброплитой на всю глубину отсыпки.
Повторность замеров на захватке: В соответствии с СП 45.13330.2017, на каждые 100–200 м² уплотняемой площади выполняется не менее 3 испытаний, расположенных по сетке или по диагонали захватки. За расчетное значение K_упл принимается среднее арифметическое.

6. Четыре критические ошибки при контроле уплотнения

1. Игнорирование влажности грунта («водяной клин»): При переувлажнении грунта выше границы раскатывания поры насыщены водой. Под ударом динамического плотномера в песчаном или глинистом массиве развивается избыточное поровое давление, вода не успевает отфильтроваться, и конус буквально «проваливается», показывая мнимое недоуплотнение. При сухом грунте (ниже W_opt) сопротивление искусственно завышено, но при первом же дожде произойдет просадка. Перед испытанием обязателен экспресс-замер влажности полевым влагомером типа Влагомер-МГ4Б.
2. Попадание конуса в щебень или строительный мусор: Если в песчаной подушке попадается фракция гравия или щебня крупнее 10 мм, острие упирается в твердое зерно, и число ударов резко возрастает (до 20–30 ударов без погружения). Если глубина внедрения за 5 ударов составляет менее 5 мм, точка бракуется, прибор смещается на 30–50 см в сторону.
3. Неполный подъем или принудительное бросание груза: Оператор обязан поднимать груз точно до упора и отпускать пальцы. Подталкивание груза вниз руками искажает энергию удара на 30–50%, делая результат юридически ничтожным.
4. Отсутствие лабораторного паспорта максимальной плотности: Попытка выставить K_упл по табличным значениям плотности без лабораторного испытания конкретного песка по ГОСТ 22733 — грубейшее нарушение. При смене поставщика песка лаборатория обязана заново определить ρ_d,max и W_opt.

7. Оформление исполнительной документации (АОСР)

Результаты контроля плотности заносятся в Журнал контроля плотности земляного полотна (форма Ф-52 или ведомственный аналог СП 45.13330). На основании серии замеров составляется Акт освидетельствования скрытых работ (АОСР) на устройство песчаного основания или обратной засыпки.

К акту АОСР в обязательном порядке прикладываются:

Паспорт карьера на грунт (песок) с гранулометрическим составом и кривой стандартного уплотнения по ГОСТ 22733;
Протокол динамического зондирования плотномером с указанием заводского номера прибора и номера свидетельства о поверке;
Исполнительная схема с привязкой точек замера и указанием фактического K_упл в каждой точке;
Протокол параллельных испытаний методом режущего кольца (аккредитованной лаборатории) в объеме не менее 10–20% от общего числа точек.

8. Часто задаваемые вопросы (FAQ)

С какой периодичностью нужно отбирать контрольные пробы при послойной отсыпке?

По СП 45.13330.2017 контроль плотности выполняется на каждом уплотненном слое до отсыпки следующего. Толщина слоя назначается проектом производства работ (ППР) в зависимости от массы катка или виброплиты (обычно 20–40 см). Периодичность — не реже 1 точки на каждые 100–200 м² площади, но не менее 3 точек на однородную захватку.

Можно ли применять динамический плотномер для щебеночной подушки фракции 20–40 мм?

Нет, стандартные ручные плотномеры с конусом 16 мм (ПДУ-МГ4, Д-51) предназначены исключительно для грунтов с размером включений не более 10 мм (пески, супеси, суглинки). Для контроля уплотнения щебня и гравийно-песчаных смесей (ЩПС, ГПС) по СП 78.13330 применяют метод динамической штамповой нагрузки с падающим грузом 10–15 кг (приборы типа ZORN ZFG, ПДУ-СШ-МГ4) либо метод лунки (замещение объема песком или водой).

Что делать, если каток сделал 8 проходов, а K_упл не поднимается выше 0,93?

Причиной является несоответствие влажности оптимальной (грунт пересушен или переувлажнен) либо превышена допустимая толщина отсыпаемого слоя для данной массы катка. Если грунт сухой — его увлажняют поливомоечной машиной с последующим перемешиванием автогрейдером. Если переувлажнен — рыхлят и сушат либо производят срезку и замену на сухой дренирующий песок.

Является ли протокол динамического плотномера достаточным для инспектора ГАСН?

Да, при соблюдении трех условий: прибор поверен в Росстандарте, у организации есть утвержденная градуировочная зависимость прибора для данного типа грунта, и в составе исполнительной документации имеются сопоставительные протоколы прямых лабораторных испытаний (режущее кольцо по ГОСТ 5180) в объеме не менее 10–20% от общего массива измерений.
