Количество измерений склерометром нельзя определить одной цифрой для всей конструкции. Сначала назначают число контролируемых участков на конструкции, затем выполняют установленное число единичных измерений на каждом участке. Для метода упругого отскока это не менее 9 измерений на участке, для ударного импульса — не менее 10.
Материал относится к контролю прочности бетона по ГОСТ 22690-2015 и ГОСТ 18105-2018. Конкретную схему контроля следует закрепить в проектной документации, технологическом регламенте или программе обследования.

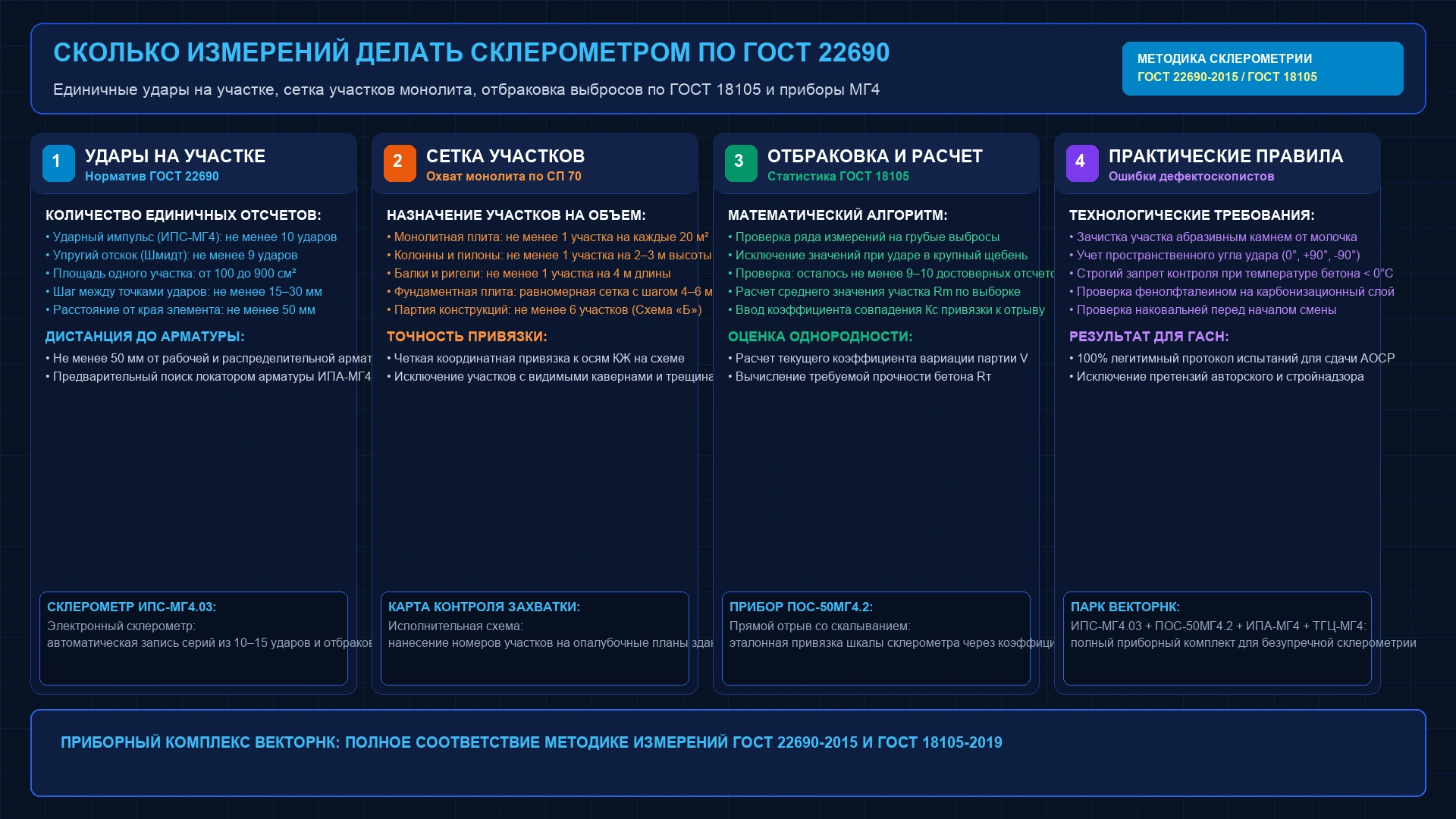

Короткий ответ
| Что считают | Как назначают | Пример |
|---|---|---|
| Участки контроля | По виду конструкции, площади или длине, захваткам и принятой схеме контроля | Для монолитной плиты площадью 72 м² — не менее 6 участков |
| Измерения на участке | По методу испытания согласно таблице 2 ГОСТ 22690-2015 | 10 ударов методом ударного импульса на каждом участке |
| Общее число показаний | Число участков умножают на число измерений на участке | 6 × 10 = не менее 60 показаний |
Эти 60 показаний не являются 60 отдельными значениями прочности конструкции. Сначала получают результат каждого участка, а затем оценивают результаты по принятой схеме.
Сколько измерений делать на одном участке
Пункты 7.1.2 и 7.1.3 ГОСТ 22690-2015 задают площадь участка от 100 до 900 см² и минимальные требования, зависящие от метода.
| Метод | Измерений на участке, не менее | Между точками, мм, не менее | От края, мм, не менее | Толщина конструкции, мм, не менее |
|---|---|---|---|---|
| Упругий отскок | 9 | 30 | 50 | 100 |
| Ударный импульс | 10 | 15 | 50 | 50 |
| Пластическая деформация | 5 | 30 | 50 | 70 |
| Скалывание ребра | 2 | 200 | — | 170 |
| Отрыв | 1 | 2 диаметра диска | 50 | 50 |
| Отрыв со скалыванием, глубина анкера h ≥ 40 мм | 1 | 5h | 150 | 2h |
| Отрыв со скалыванием, h < 40 мм | 2 |
Число в таблице — минимум для одного участка, а не для всей стены, плиты или колонны. Нельзя сделать 10 ударов в одном месте и считать этим обследованной крупную конструкцию.
Для работы склерометром также важны ориентация прибора, состояние поверхности, расстояния от края и арматуры, а для косвенных методов — применённая градуировочная зависимость. Порядок привязки и расчёта коэффициента совпадения разобран в инструкции к калькулятору Кс.
Сколько участков назначать на монолитной конструкции
Для производственного контроля прочности монолитных конструкций пункт 8.2.5 ГОСТ 18105-2018 устанавливает следующие минимумы:
- плоская конструкция — не менее одного участка на 20 м² площади и не менее 6 участков на каждую конструкцию и захватку; к этой группе относятся стены, перекрытия и фундаментные плиты;
- линейная горизонтальная конструкция — не менее одного участка на 4 м длины и не менее 3 участков на каждую балку или ригель;
- линейная вертикальная конструкция — не менее 6 участков на каждую колонну или пилон.
Если для расчёта характеристик однородности при схеме В требуется партия конструкций, общее число участков измерений должно быть не менее 20. Поэтому минимум для отдельной конструкции и минимум для статистической оценки партии проверяют отдельно.
Примеры расчёта
Плита перекрытия площадью 72 м²
Расчёт по площади даёт 72 / 20 = 3,6. Результат округляют вверх до 4, но действует второй предел — не менее 6 участков на конструкцию и захватку. Принимают не менее 6 участков. Для метода ударного импульса это не менее 6 × 10 = 60 единичных измерений.
Стена площадью 150 м²
150 / 20 = 7,5, поэтому принимают не менее 8 участков. При упругом отскоке выполняют не менее 8 × 9 = 72 единичных измерений.
Балка длиной 13 м
13 / 4 = 3,25. После округления вверх получают 4 участка; это больше обязательного минимума в 3 участка. Для ударного импульса потребуется не менее 40 показаний.
Колонна
Для одной линейной вертикальной монолитной конструкции принимают не менее 6 участков. Если контролируют несколько колонн как партию, дополнительно проверяют достаточность общего числа участков для выбранной схемы оценки.
Где располагать участки
Равномерная сетка удобна, но сама по себе не гарантирует представительность. При назначении участков учитывают вид конструкции, захватки и порядок бетонирования, армирование, доступность поверхности и предполагаемую неоднородность. Отдельного внимания требуют зоны:
- с отличающимся качеством поверхности или условиями твердения;
- с признаками дефектов, ремонта, увлажнения или промерзания;
- у границ захваток и технологических швов;
- где результат может зависеть от густого армирования или малой толщины элемента.
Дополнительные диагностические точки не заменяют участки, которые нужны для принятой схемы контроля. Их следует обозначать отдельно, чтобы локальный дефект не смешивался со статистикой партии без объяснения.
Производственный контроль и обследование — разные задачи
Минимумы для монолитных конструкций из ГОСТ 18105-2018 относятся к контролю и оценке прочности бетона. При обследовании существующего здания число и расположение участков принимают по программе обследования, что прямо отмечено в пункте 7.1.1 ГОСТ 22690-2015. Программа должна отвечать на конкретную задачу: проверить однородность, подтвердить расчётные характеристики, обследовать повреждённую зону или сопоставить косвенный метод с прямым.
Поэтому перенос правила «6 участков на колонну» в любое обследование без анализа задачи может дать формально аккуратный, но непредставительный результат.
Что делать с разбросом показаний
Пункт 7.1.4 ГОСТ 22690-2015 ограничивает отклонение отдельных результатов на участке от среднего арифметического значением 10%. Если разброс больше, не стоит молча удалять неудобные показания. Сначала проверяют поверхность, устойчивость прибора, расстояния между ударами, близость края и арматуры, ориентацию, маркировку участка и правильность переноса данных.
Решение о повторении или расширении контроля фиксируют в рабочих записях. Исходные показания сохраняют: они нужны для проверки обработки результатов и оформления протокола.
Частые ошибки
- Путают участок и удар. Десять показаний ударного импульса на одном участке дают результат одного участка.
- Берут только минимальные шесть точек на крупной плите. Для площади более 120 м² расчёт один участок на 20 м² уже требует большего числа.
- Не разделяют захватки. Минимум проверяют для каждой конструкции и захватки.
- Игнорируют минимум партии. Для оценки однородности по схеме В шести участков отдельной конструкции может быть недостаточно.
- Используют производственную схему как готовую программу обследования. При обследовании расположение и количество участков обосновывают задачами и особенностями объекта.
Какие документы открыть перед работой
- ГОСТ 22690-2015 — официальная карточка Росстандарта;
- ГОСТ 18105-2018 — официальная карточка Росстандарта;
- ГОСТ 22690-2015 в PDF на ВекторНК;
- разбор правил контроля прочности по ГОСТ 18105-2018.
Перед началом контроля проверьте действующие поправки и закрепите схему участков в проектной документации, технологическом регламенте или программе обследования.
