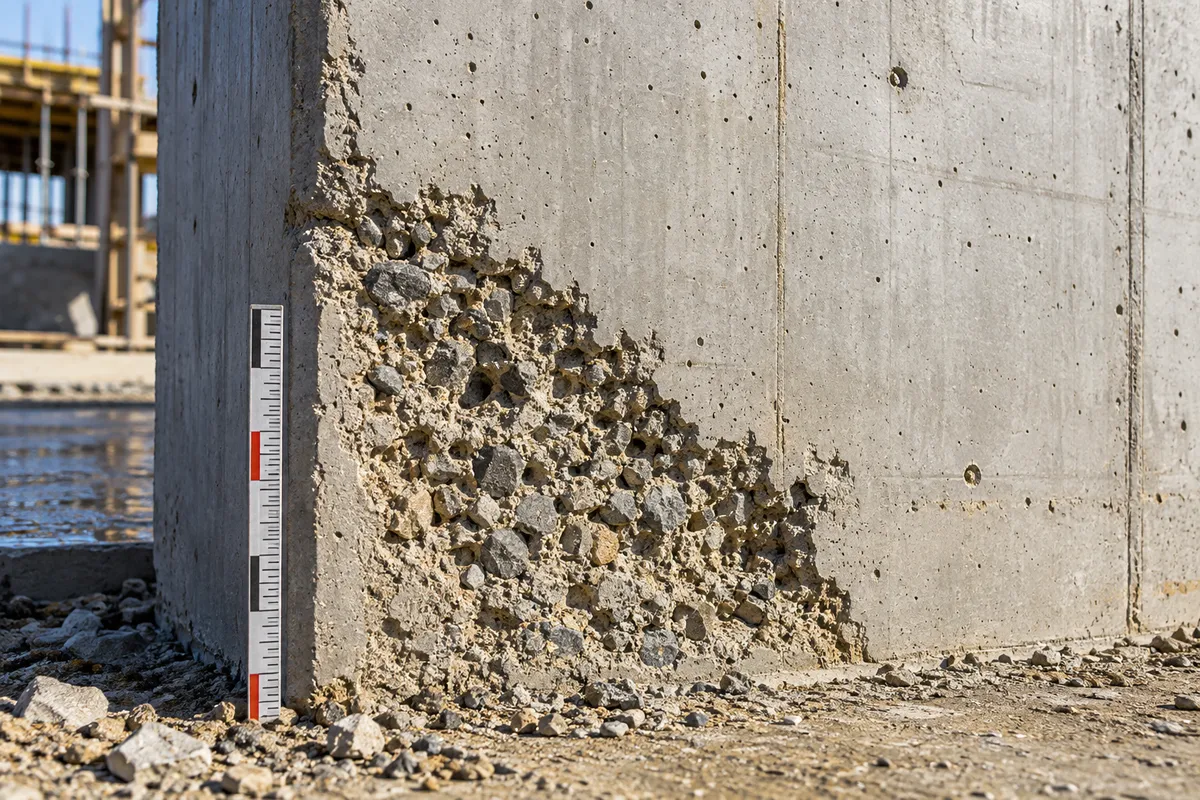

Раковины в бетоне после распалубки сначала фиксируют и обследуют, а затем выбирают способ ремонта. По одной фотографии нельзя установить, ограничивается ли повреждение поверхностью или продолжается в глубину. Замазывание цементным раствором до осмотра скрывает признаки, по которым определяют объем дефекта.
Для монолитной стены, колонны или перекрытия важны расположение раковины, ее размеры, состояние окружающего бетона и арматуры, а также требования проекта к поверхности. Небольшая пора и участок неуплотненного бетона требуют разной оценки. Ниже — порядок действий от обнаружения до приемки ремонта.
Раковина, поверхностная пора и неуплотненный бетон: в чем разница
Одиночные следы воздушных пузырьков у щита могут выглядеть как небольшие округлые углубления на плотной поверхности. При недостаточном уплотнении между зернами крупного заполнителя видны сообщающиеся промежутки, а цементного раствора для заполнения пространства не хватает. В обиходе обе картины нередко называют «раковинами».
| Наблюдение | Что можно установить при осмотре | Чего пока нельзя заключить |
|---|---|---|
| Отдельные неглубокие поры | Размеры, расположение, состояние плотного бетона вокруг | Соответствие без проверки заданного качества поверхности |
| Скопление открытых зерен щебня и пустот | Видимую зону нарушения сплошности | Фактическую глубину и влияние на сечение только по виду |
| Обнажение арматуры | Наличие открытого стержня и видимое состояние контакта | Сохранность сцепления и достаточность защитного слоя по всему участку |
| Полоса дефекта по границе укладки | Привязку к этапам бетонирования | Причину и работоспособность контакта без дополнительных данных |
Полосу по границе двух этапов следует сопоставить с журналом укладки и проектом рабочего шва. Эта задача разобрана отдельно в статье о холодном шве бетонирования. У раковины, обнаруженной после снятия щита, основная задача другая: определить границы зоны и качество оставшегося бетона.
Почему раковины появляются после снятия опалубки
Причину устанавливают по совокупности наблюдений. Возможны недостаточное уплотнение в стесненной зоне, затрудненное прохождение смеси между стержнями, потеря растворной части через негерметичный стык щитов, расслоение при укладке или несоответствие свойств смеси принятой технологии.
Характерное расположение помогает выбрать направление проверки. Дефект вдоль стыка щитов дает основание проверить герметичность опалубки. Повреждение под густой арматурой — последовательность укладки и доступ для уплотнения. Одинаковый внешний вид при этом может иметь несколько причин.
Поднимите документы на смесь и записи о бетонировании: время поставки и укладки, фактическую подвижность, перерывы, условия ухода, замечания исполнителей. Оценка осадки конуса помогает описать смесь при приемке, но сама по себе не доказывает качество уплотнения внутри конструкции.
Что сделать сразу после обнаружения
- Сохранить доступ к зоне. До фиксации не закрывать ее штукатуркой, облицовкой или ремонтным составом.
- Назначить обозначение. Например, Р-01 на колонне К-3 в осях Б/2, отметка от уровня перекрытия. Обозначение должно повторяться на фото, схеме и в ведомости.

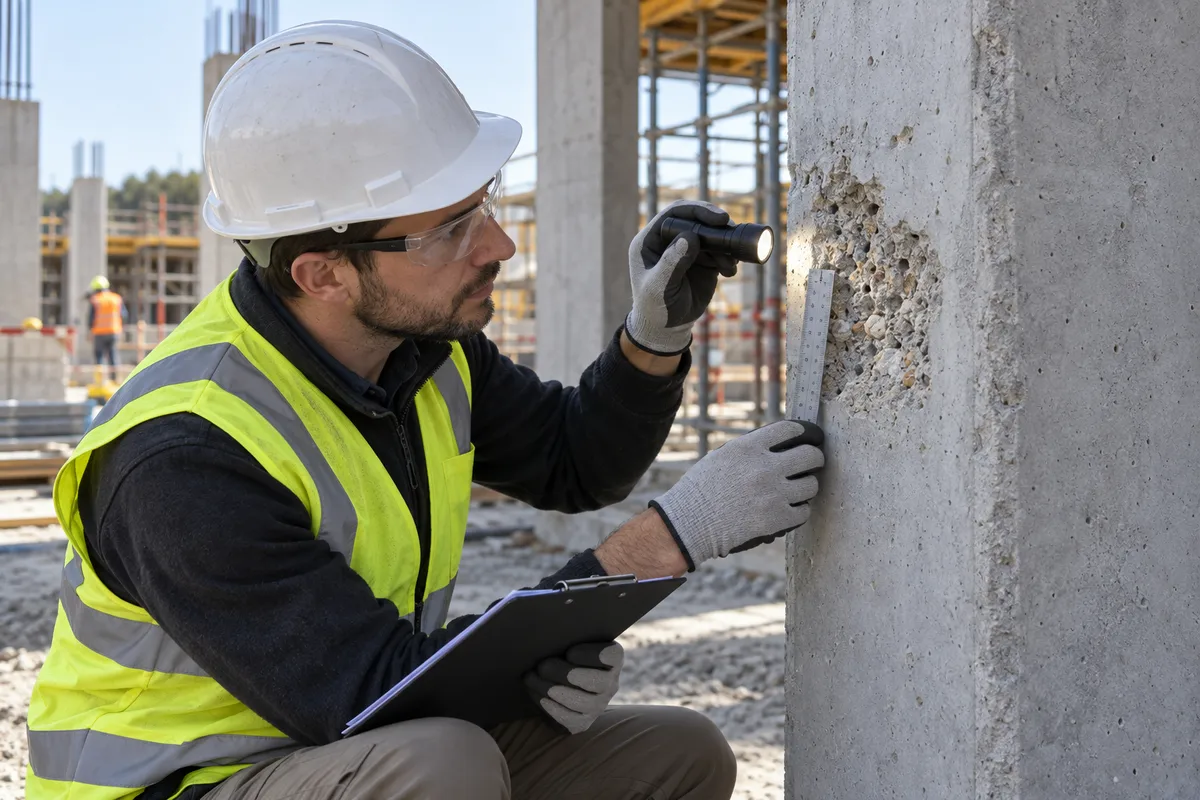

- Снять общий и крупный планы. Общий показывает место в конструкции, крупный — фактуру с масштабной линейкой. Отдельно фиксируют углы и противоположную сторону, если она доступна.
- Записать размеры и наблюдения. Высоту и ширину зоны, измеренную доступную глубину, видимые стержни, трещины, осыпание и состояние краев.
- Передать сведения ответственным. Объем обследования и возможность последующих работ определяют с учетом элемента и принятого на объекте порядка.
Не увеличивайте полость ударным инструментом «для наглядности». Расчистка и вскрытие способны изменить геометрию зоны и затронуть арматуру; их выполняют по согласованной программе. До такой расчистки глубину обозначают как доступную измерению, а не как окончательную границу повреждения.
Как оформить карту дефекта
Полезна одна строка на каждую зону с приложенными фотографиями. Формулировка должна позволять другому специалисту найти тот же участок и повторить измерения.
| Поле | Пример записи |
|---|---|
| Элемент и место | Колонна К-3, оси Б/2, грань по оси 2 |
| Обозначение | Р-01, нижняя зона, 150 мм от уровня перекрытия |
| Видимые размеры | Условный пример: 180 × 120 мм |
| Доступная глубина | Измерено до 18 мм; граница за видимой полостью не установлена |
| Наблюдения | Открытые зерна щебня, сообщающиеся углубления; арматура визуально не обнаружена |
| Приложения | Фото Р-01-общий, Р-01-масштаб, схема привязки |
| Следующее действие | Осмотр по программе обследования, согласование дальнейших работ |
Числа в таблице — учебные. Запись «арматура визуально не обнаружена» описывает доступную поверхность; она не подтверждает проектную толщину защитного слоя. Для ведомости нескольких элементов можно использовать структуру материала о дефектной ведомости обследования.
Какие размеры раковин допустимы
Универсального допустимого диаметра для любого монолита нет. СП 70.13330.2012, пункт 5.18.4 и приложение Х, связывает оценку с качеством поверхности и проектной документацией. При приемке внешнего вида осматривают каждую конструкцию. Для монолита допускается устанавливать требования к поверхности по ГОСТ 13015; применять категорию из таблицы без основания в документации нельзя.
В приложении Х отдельно указаны недопустимые участки неуплотненного бетона и обнажение арматуры, кроме предусмотренных выпусков и крепежных элементов. Поэтому сравнение широкой рыхлой зоны только с размером отдельной поверхностной раковины может привести к ошибочному решению.
Проверяют два вопроса: соответствует ли вид поверхности установленным требованиям и влияет ли нарушение сплошности на работу конструкции. Приемлемый внешний вид не заменяет проверку бетона, армирования и геометрии, если для нее есть основания.
Когда нужны приборы и дополнительные испытания
Программу выбирают по задаче. Требуется ли уточнить границу зоны? Проверить защитный слой? Определить прочность плотного бетона рядом? Ответы могут потребовать разных методов. Один показатель твердости на удобном соседнем участке не характеризует пустоты за лицевой поверхностью.
- Измерения и локальная расчистка уточняют доступную геометрию при предусмотренном порядке работ.
- Поиск арматуры помогает привязать повреждение к стержням и выбрать места дальнейшего контроля.
- Ультразвуковые методы могут использоваться для анализа сплошности при подходящей схеме и доступе; результат зависит от армирования, контакта и конфигурации элемента.
- Контроль прочности и отбор образцов назначают при соответствующей задаче с учетом места отбора и влияния на конструкцию.
При выборе ультразвукового оборудования, в том числе приборов семейства УКС-МГ4, проверяют возможности конкретной модели. Измерение времени прохождения волны не дает автоматически изображение полости и ее точные размеры. Возможности методов подробнее разобраны в статье об ультразвуковой томографии бетона.
Как выбирают ремонт и принимают результат
Способ ремонта назначают после установления границ повреждения и требований к восстановленному участку. Для локального поверхностного дефекта может потребоваться восстановление профиля, для более глубокой зоны — другая подготовка и технология. В отдельных случаях необходимо расчетное обоснование решения. Обычная штукатурка не становится конструкционным ремонтом из-за высокой заявленной марки смеси.
В решении фиксируют подготовку основания, обращение с арматурой при ее обнажении, материал, допустимую толщину нанесения, условия выполнения и уход. Контрольные операции выбирают под технологию. Например, испытание сцепления может характеризовать контакт ремонтного слоя с основанием, но не подтверждает само по себе восстановление всего сечения.
Для приемки сохраняют фотографии до расчистки, после подготовки и после ремонта, документы на материал, фактические условия выполнения и результаты предусмотренного контроля. Изменившиеся после расчистки размеры отражают в ведомости, а не оставляют исходные значения ради совпадения с первым актом.
Частые вопросы
Можно ли сразу замазать раковину пескобетоном?
Сначала фиксируют дефект и определяют требования к восстановлению. Подходящий состав и подготовку основания выбирают по принятому решению. Название «пескобетон» не подтверждает пригодность для конкретного ремонта.
Если арматуру не видно, дефект только косметический?
Нет. Отсутствие видимого стержня не устанавливает глубину зоны и не исключает нарушения сплошности. Важны геометрия, расположение и результаты обследования.
Можно ли оценить безопасность по фотографии?
Фотография помогает зафиксировать признаки и спланировать проверку. Для вывода о работе конструкции нужны исходные данные, осмотр, а при необходимости испытания и расчет.
Нужны ли керны при любой раковине?
Нет. Метод назначают под конкретный вопрос. Необоснованный отбор может повредить конструкцию и не дать нужной информации; место и программу отбора согласуют заранее.
Нормативная основа
СП 70.13330.2012: пункт 5.18.4 и приложение Х — оценка поверхности монолитных конструкций; ГОСТ 13015-2012: пункт 5.5 и приложение В — требования к поверхности изделий при применении соответствующих положений. Даты введения новых положений СП сверены по изменению №8. Нормативная проверка — 16 октября 2026 года.
