Традиционные одноканальные методы ультразвукового контроля по ГОСТ 17624-2021 измеряют лишь интегральное время распространения акустического импульса вдоль единственной прямой линии между датчиками. При обследовании массивных железобетонных конструкций — мостовых опор, фундаментных плит толщиной более 1 метра, сводов тоннелей и защитных оболочек реакторов — классический УЗК не способен определить пространственные координаты, геометрическую форму и объем скрытых дефектов. Настоящим научно-технологическим прорывом в дефектоскопии строительных материалов стало внедрение ультразвуковых томографов на матричных антенных решетках, работающих на основе поперечных сдвиговых волн сухого точечного контакта (СТК) с цифровой фокусировкой апертуры (технологии DPC и SAFT).

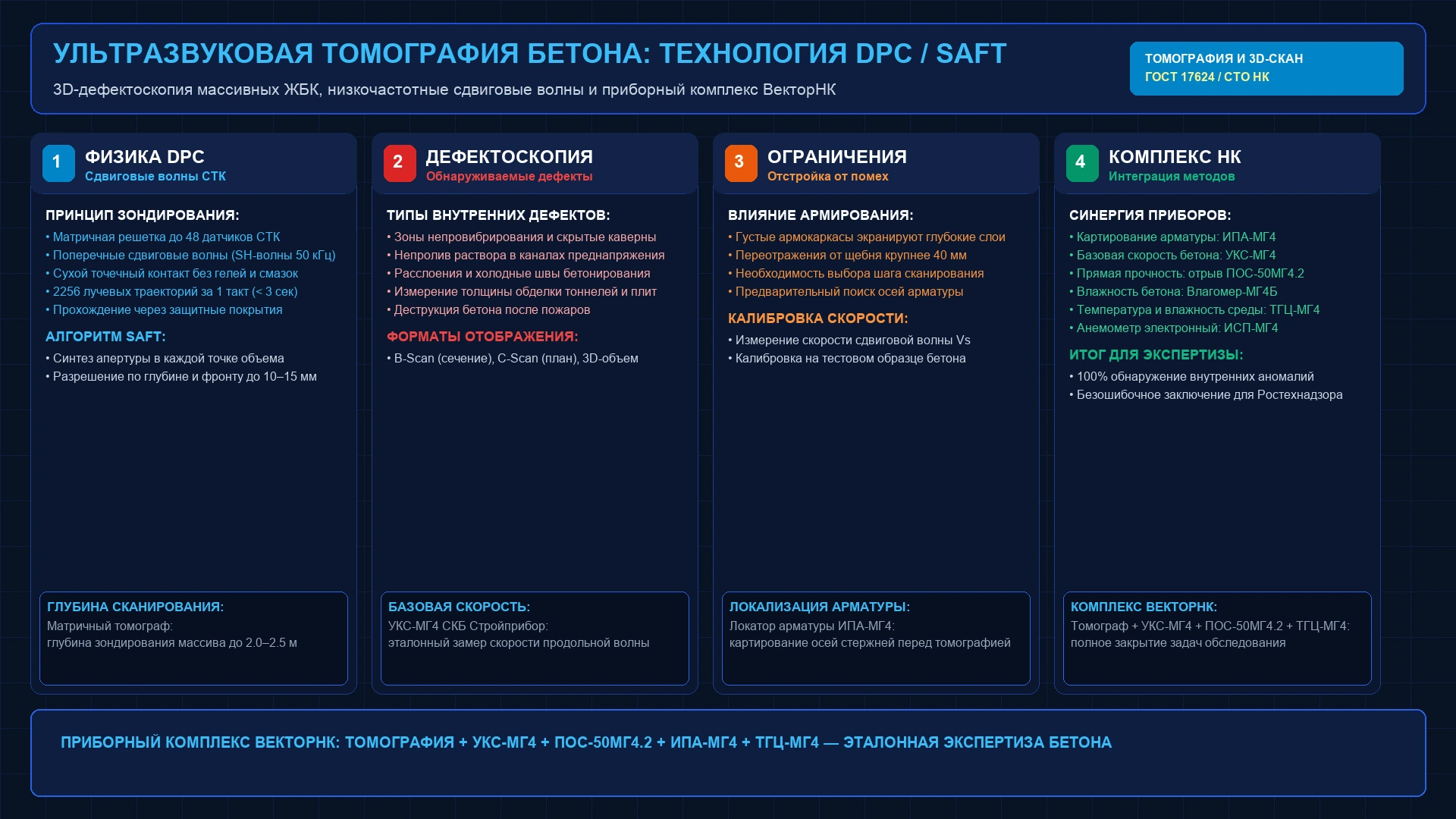

1. Ограничения классического УЗК и эволюция к 3D-томографии
Классический ультразвуковой прибор контроля бетона (например, УКС-МГ4 по ГОСТ 17624-2021) использует пару пьезоэлектрических преобразователей. При сквозном или поверхностном прозвучивании прибор вычисляет среднюю скорость продольной волны $V_p$ вдоль луча. Если на пути волны встречается зона непровибрированного бетона или внутренняя раковина, скорость падает, однако оператор не может однозначно ответить на критические вопросы проектировщика:
- На какой именно глубине от поверхности залегает дефект?
- Каковы геометрические размеры и протяженность дефектной зоны?
- Это единичная воздушная пора или сквозная внутренняя трещина?
Ультразвуковая томография совершила фундаментальный скачок: переход от одномерного замера скорости к многолучевому пространственному сканированию с математической реконструкцией послойных томографических срезов тела бетона в режиме реального времени.
2. Физический принцип: сдвиговые волны (SH) и сухой точечный контакт (СТК)
Долгие годы попытки создания томографов для бетона терпели неудачу из-за использования классических продольных акустических волн. Продольные волны требуют применения вязких контактных гелей (что крайне затруднительно на пыльных стройплощадках), сильно рассеиваются на границах зерен гранитного щебня и создают паразитные боковые переотражения.
Прорыв был достигнут за счет перехода на поперечные сдвиговые волны с горизонтальной поляризацией (SH-волны) и технологию сухого точечного контакта (СТК):
- Низкая рабочая частота (50 кГц): Обеспечивает длину волны $\lambda \approx 40–50$ мм, что позволяет акустическому лучу свободно огибать стандартные зерна крупного заполнителя (фракции 5–20 мм) без катастрофического затухания;
- Керамические наконечники СТК: Каждый пьезоэлемент оснащен износостойким наконечником из твердосплавной керамики с независимым пружинным подвесом (ход подпружинивания до 8–10 мм). Это гарантирует стабильную акустическую связь с неровной, шероховатой поверхностью бетона без применения контактных жидкостей и зачистки;
- Высокая отражающая способность: Сдвиговые волны не распространяются в воздухе и жидкостях, поэтому граница «бетон — воздушная каверна» или «бетон — трещина» является для них идеальным акустическим зеркалом с коэффициентом отражения, близким к 100%.
3. Математический аппарат DPC: полный сбор данных (FMC) и алгоритм SAFT

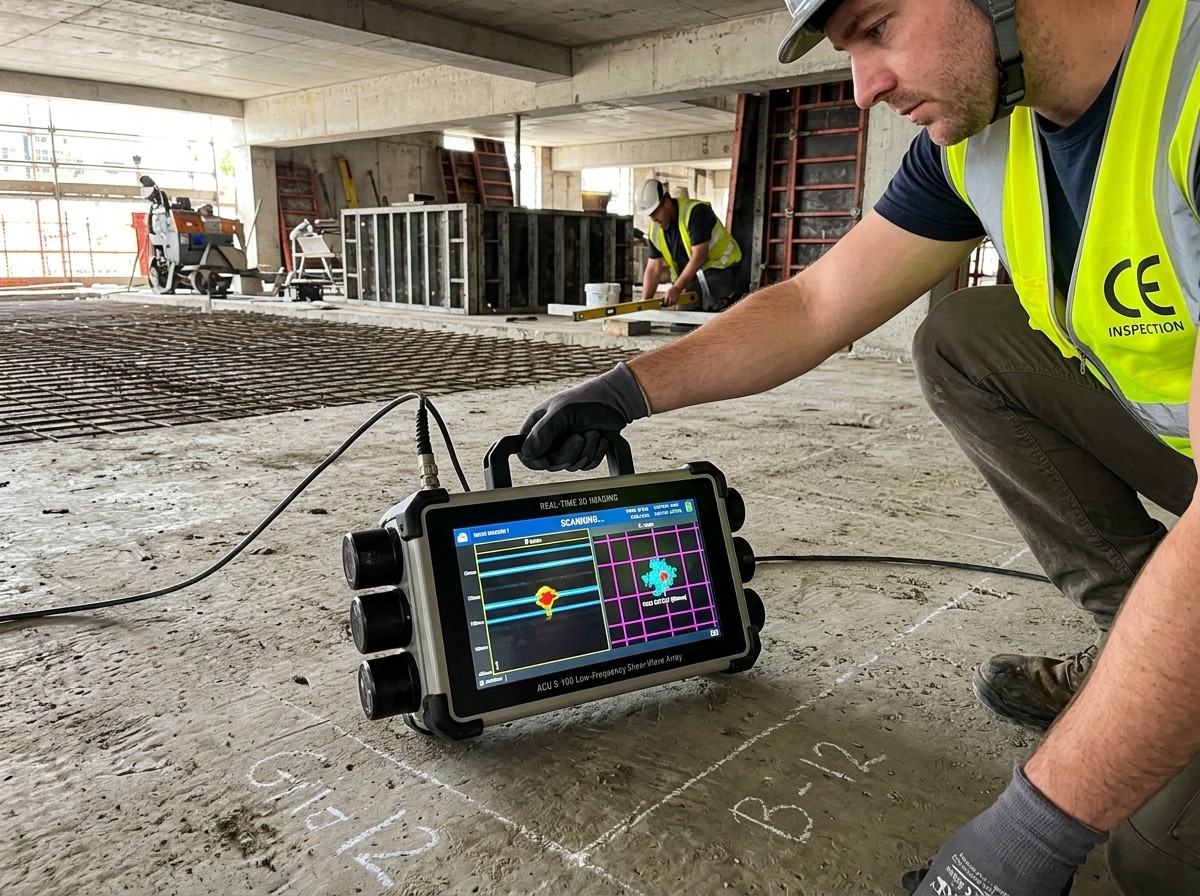

В современных томографах (например, матричных системах типа А1040 MIRA 3D) антенная решетка объединяет 48 независимых датчиков СТК, скомпонованных в 12 линеек по 4 преобразователя в каждой.
Сканирование основано на передовой технологии DPC (Digital Phased Clarity — цифровая фокусировка апертуры) и методе полного сбора данных (FMC):
- В первый микроинтервал времени датчик №1 излучает зондирующий импульс сдвиговой волны в бетон. Все остальные 47 датчиков работают в режиме широкополосных приемников, оцифровывая отраженные эхо-сигналы;
- В следующий такт датчик №2 становится излучателем, а датчики №1, №3…№48 — приемниками;
- Цикл повторяется для всех 48 преобразователей. За один шаг позиционирования решетки длительностью менее 3 секунд прибор фиксирует и рассчитывает:
$$N = 48 \times 47 = 2256 \text{ независимых лучевых траекторий!}$$
Бортовой высокопроизводительный цифровой сигнальный процессор (DSP) выполняет синтез фокусированной апертуры по алгоритму SAFT (Synthetic Aperture Focusing Technique). В каждой элементарной точке виртуальной расчетной сетки массива вычисляются фазовые задержки для всех 2256 пар «излучатель-приемник». Сигналы синфазно суммируются, в результате чего полезные эхо-сигналы от дефектов многократно усиливаются, а случайный фоновый шум заполнителя взаимно уничтожается.
4. Спектр выявляемых внутренних дефектов и инженерных задач
Ультразвуковая томография позволяет решать сложнейшие дефектоскопические задачи, недоступные другим методам неразрушающего контроля:
| Тип инженерной задачи | Ограничения традиционных методов | Результат ультразвуковой томографии DPC |
|---|---|---|
| Зоны непровибрированного бетона и каверны | Склерометр видит только корку (2–8 мм); УЗК дает лишь интегральное падение скорости | 3D-локализация границ каверны с точностью до 10–15 мм на глубине до 2 метров |
| Каналообразователи преднапряженного бетона | Георадар не проходит сквозь металлическую трубу канала; рентген радиационно опасен | Четкое выявление воздушных линз и непроливов инъекционного раствора внутри канала |
| Замер толщины при одностороннем доступе | Требуется выбуривание сквозных кернов алмазной коронкой с повреждением бетона | Безударное измерение толщины сводов тоннелей, подпорных стен и днищ с погрешностью $\pm 1\%$ |
| Деструкция бетона после пожара | Ударный отскок искажен обожженной коркой; сложно оценить глубину прогрева | Послойное картирование зоны термодеструкции и определение границы здорового бетона |
5. Форматы визуализации: от A-Scan к трехмерной томограмме конструкции
Программный комплекс томографа преобразует массив первичных данных в понятные визуальные образы:
- A-Scan (Эхограмма): Сигнал отдельного луча с фиксацией амплитуды и времени задержки;
- B-Scan (Продольное сечение): Вертикальный плоскостной разрез конструкции непосредственно под линией датчиков. Позволяет оператору мгновенно увидеть донную поверхность плиты, глубину залегания арматурных стержней и границы каверн;
- C-Scan (Горизонтальный срез): План распределения дефектов на выбранной фиксированной глубине (например, на горизонте арматурной сетки $h = 50$ мм);
- D-Scan и 3D-модель (Изометрия): Полнотелая трехмерная волюметрическая модель конструкции. Оператор может виртуально «нарезать» массив конструкции под любым углом, вращать модель в пространстве и наглядно демонстрировать заказчику и органам ГАСН отсутствие внутренних полостей.
6. Влияние густого армирования и методика компенсации помех
Стальная арматура обладает высоким акустическим сопротивлением. При шаге арматурных стержней менее 70–100 мм первый ряд армокаркаса работает как акустическая решетка, частично экранируя глубокие слои бетона.
Для гарантированной достоверности томографии применяется двухэтапный регламент:
- Предварительное электромагнитное сканирование: С помощью вихретокового локатора арматуры ИПА-МГ4 оператор определяет точное положение продольных и поперечных стержней верхнего пояса армирования с нанесением сетки мелом на бетон;
- Юстировка положения томографа: Антенная решетка позиционируется в окнах между арматурными стержнями либо ориентируется под углом 45° к направлению основной рабочей арматуры, что сводит экранирующий эффект к минимуму.
7. Комплексный синергетический подход строительной лаборатории
Для проведения масштабных технических обследований экспертная лаборатория объединяет методы в единую технологическую цепочку:
- Локализация арматуры: Прибор ИПА-МГ4 картирует каркас ЖБК;
- Глубинная томография: Томограф с решеткой СТК сканирует массив, фиксируя скрытые дефекты и измеряя фактическую толщину конструкций;
- Базовая ультразвуковая скорость: Прибор УКС-МГ4 проводит калибровочное сквозное прозвучивание по ГОСТ 17624-2021;
- Эталонная прочность: Прибор отрыва со скалыванием ПОС-50МГ4.2 «Скол» определяет истинную прочность бетона в МПа;
- Мониторинг условий среды: Температура и относительная влажность воздуха при обследовании фиксируются прецизионным термогигрометром цифровым ТГЦ-МГ4, а параметры конвективного воздухообмена — анемометром электронным ИСП-МГ4. Влажность бетона замеряется прибором Влагомер-МГ4Б.
8. Приборный комплекс ВекторНК для экспертного обследования ЖБК
Инженерный центр «ВекторНК» обеспечивает поставку полного комплекса приборов неразрушающего контроля и дефектоскопии бетона с действующей поверкой во ФГИС «АРШИН»:
Ультразвуковой прибор УКС-МГ4
Прибор контроля прочности и сплошности бетона по ГОСТ 17624-2021. Сквозное и поверхностное прозвучивание, база 120 мм, память 10 000 измерений, связь с ПК.
Измеритель защитного слоя ИПА-МГ4
Вихретоковый электромагнитный локатор арматуры по ГОСТ 22904-93. Определение осей стержней, измерение слоя бетона до 150 мм, режим диэлектрической прокладки.
ПОС-50МГ4.2 «Скол»
Прибор прямого неразрушающего контроля методом отрыва со скалыванием по ГОСТ 22690. Диапазон 5–100 МПа, гидропривод 50 кН. Обязателен для натурной привязки $K_c$.
Термогигрометр ТГЦ-МГ4
Прецизионный прибор контроля температуры и относительной влажности при твердении бетона. Для контроля движения воздушных масс применяется анемометр электронный ИСП-МГ4.
9. Часто задаваемые вопросы (FAQ)
1. Чем томография отличается от георадарного обследования (GPR)?
Георадар излучает электромагнитные радиоволны высокой частоты (1.0–2.5 ГГц), которые идеально выявляют металл (арматурные стержни), но не могут пройти сквозь первый ряд густого армокаркаса из-за экранирования и имеют низкий контраст на границе «бетон — сухая воздушная пора». Ультразвуковой томограф использует акустические упругие волны, которые легко проходят сквозь армокаркас и дают 100% контраст именно на границе механических дефектов — каверн, пустот и трещин.
2. Какова максимальная глубина обнаружения дефектов томографом?
В качественном тяжелом бетоне без экстремально густого армирования максимальная глубина локализации донной поверхности и крупных внутренних пустот составляет до 2.0–2.5 метров при одностороннем доступе.
3. Можно ли томографом обнаружить непролив раствора в каналообразователях преднапряженных балок?
Да, это одна из ключевых нормативных задач томографии. Металлическая или полимерная труба каналообразователя, заполненная воздухом (непролив), дает мощнейший фазовый отклик на томограмме. При качественном заполнении цементным раствором акустический контраст существенно снижается, что позволяет безошибочно картировать границы воздушных пробок.
4. Требуется ли предварительная шлифовка поверхности перед установкой решетки?
Благодаря независимым подпружиненным преобразователям сухого точечного контакта (СТК) с ходом подпружинивания до 8–10 мм томограф уверенно работает по стандартной неровной поверхности бетона после снятия опалубки без шлифовки. Удалению подлежат только грубые наплывы бетона и отстающая штукатурка.
5. Как на точность томографии влияет влажность бетона?
Поперечные сдвиговые волны (SH) распространяются исключительно по жесткому скелету цементного камня и заполнителя, поэтому естественная влажность бетона практически не искажает скорость сдвиговой волны $V_s$. Однако перед началом сканирования рекомендуется выполнить замер влажности прибором Влагомер-МГ4Б для внесения поправочных коэффициентов.
