Измерение шума и звукоизоляции по СП 51.13330 и ГОСТ 27296

Инструментальный контроль звукоизоляции ограждающих конструкций — обязательная процедура при вводе многоквартирных жилых домов и общественных зданий в эксплуатацию, разрешении судебных споров между жильцами и застройщиками, а также при обследовании зданий перед реконструкцией или перепланировкой. Согласно требованиям СП 51.13330.2011 «Защита от шума» (актуализированная редакция СНиП 23-03-2003) и Федерального закона № 384-ФЗ «Технический регламент о безопасности зданий и сооружений», межэтажные перекрытия, межквартирные стены и перегородки обязаны обеспечивать нормативную защиту от проникновения воздушного и структурного (ударного) шума.

Натурные измерения фактических акустических параметров проводятся аккредитованными лабораториями в соответствии с ГОСТ 27296-2012 «Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций» с применением прецизионной измерительной аппаратуры 1-го класса точности по ГОСТ Р 53188.1-2019.

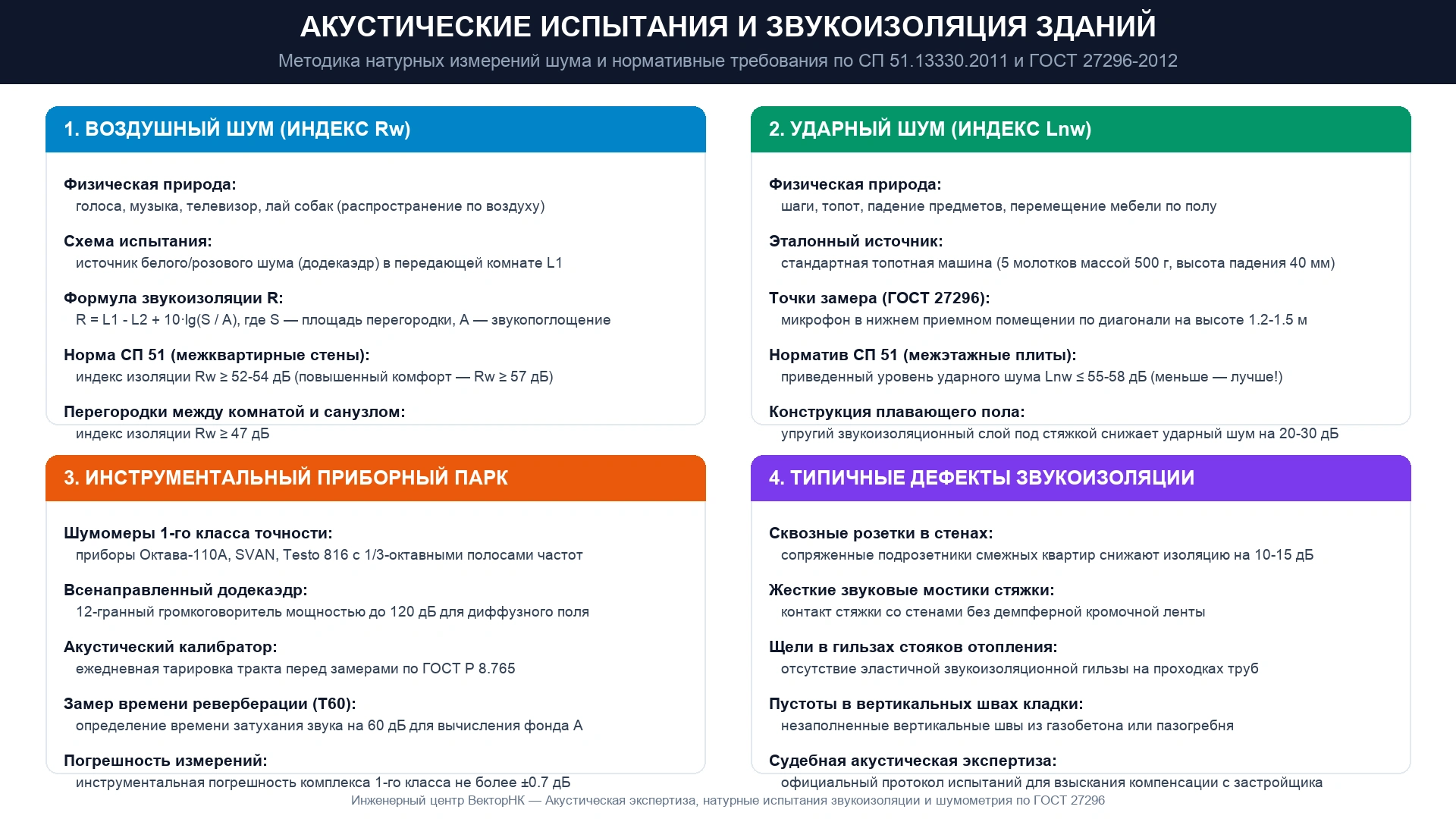

Схема акустических испытаний звукоизоляции воздушного и ударного шума по СП 51.13330 и ГОСТ 27296-2012

Рис. 1. Методология натурных акустических испытаний: раздельное определение изоляции воздушного шума (додекаэдр, разность уровней давления L1 — L2) и приведенного уровня ударного шума (топотная машина Tapping Machine, Lnw).

1. Физическая природа шума: воздушный и ударный шум

В строительной акустике шум классифицируют по способу возбуждения и передачи колебаний в конструкциях:

🔊 Воздушный шум (Индекс $R_w$)

Возникает непосредственно в воздушном объеме помещения: человеческая речь, аудиосистемы, телевизоры, лай собак, лайт-оборудование. Звуковые волны падают на поверхность перегородки или перекрытия, вызывают в ней изгибные колебания и переизлучаются в соседнее помещение.

Критерий оценки: индекс изоляции воздушного шума $R_w$ (дБ). Чем выше $R_w$, тем эффективнее конструкция глушит звук.

🔨 Ударный / структурный шум (Индекс $L_{nw}$)

Возникает при прямом механическом контакте с перекрытием: шаги людей, падение тяжелых предметов, перемещение мебели, прыжки детей. Динамический удар возбуждает упругие волны в теле железобетонной плиты, которые излучаются потолком нижнего помещения в виде слышимого гула и стука.

Критерий оценки: индекс приведенного уровня ударного шума под перекрытием $L_{nw}$ (дБ). Чем ниже $L_{nw}$, тем тише в помещении снизу.

2. Нормативные требования СП 51.13330.2011 к звукоизоляции жилых и общественных зданий

Согласно таблице 2 СП 51.13330.2011, нормативные требования зависят от категории комфортности объекта (категория А — высококомфортные условия, Б — комфортные, В — предельно допустимые):

Ограждающая строительная конструкция	Категория А: $R_w$ / $L_{nw}$, дБ	Категория Б: $R_w$ / $L_{nw}$, дБ	Категория В: $R_w$ / $L_{nw}$, дБ
Межквартирные стены и перегородки	$\ge 54$ / —	$\ge 52$ / —	$\ge 50$ / —
Межэтажные перекрытия между квартирами	$\ge 54$ / $\le 55$	$\ge 52$ / $\le 58$	$\ge 50$ / $\le 60$
Стены между квартирами и лестничными клетками, холлами, коридорами	$\ge 52$ / —	$\ge 50$ / —	$\ge 48$ / —
Перекрытия между квартирами и помещениями магазинов, кафе, фитнес-залов	$\ge 60$ / $\le 45$	$\ge 57$ / $\le 48$	$\ge 55$ / $\le 50$
Перегородки между санузлом и жилой комнатой одной квартиры	$\ge 47$ / —	$\ge 45$ / —	$\ge 43$ / —
Оконные блоки и балконные двери наружных стен	$R_{A\text{транс}} \ge 28 — 36\text{ дБА}$ (в зависимости от уровня шума транспортного потока)

⚠️ Важнейший нюанс судебной экспертизы:

При сдаче дома в «черновой» отделке (без финишного напольного покрытия) перекрытие обязано обеспечивать индекс изоляции ударного шума $L_{nw} \le 58\text{ дБ}$ только в том случае, если проектом предусмотрено устройство стяжки со звукоизоляционным слоем. Если застройщик сдает голую плиту без стяжки, фактический $L_{nw}$ монолитной плиты толщиной 200 мм составляет порядка 74–78 дБ, что является грубым нарушением санитарных норм и делает проживание невозможным без выполнения конструкции «плавающего пола».

3. Методика измерения изоляции воздушного шума по ГОСТ 27296-2012

Натурные измерения проводятся в полосах частот 100–3150 Гц (в 1/3-октавных или октавных полосах). Схема проведения испытаний включает следующие этапы:

Создание акустического поля в помещении передачи: в комнате высокого уровня устанавливается всенаправленный акустический излучатель (додекаэдр). Генератор подает стационарный широкополосный псевдослучайный шум («розовый» шум с равномерным распределением энергии по октавам). Уровень шума в передающем помещении должен быть достаточно высоким — не менее 85–95 дБ, чтобы в помещении приема сигнал гарантированно превышал фоновый шум минимум на 10–15 дБ.
Измерение среднего уровня звукового давления $L_1$ в передающем помещении: микрофон шумомера 1-го класса перемещают не менее чем по 5 фиксированным точкам или осуществляют непрерывное траекторное сканирование (в течение 30 секунд), на удалении не ближе 0,5 м от стен и 1 м от источника звука.
Измерение уровня звукового давления $L_2$ в помещении приема: производят замеры в тех же полосах частот в 5 точках, равномерно распределенных по объему комнаты.
Измерение фонового шума $L_{\text{фон}}$: генератор отключают и измеряют фоновый уровень шума в помещении приема. При разнице $(L_2 — L_{\text{фон}}) < 6\text{ дБ}$ измерения бракуются; при разнице $6–15\text{ дБ}$ вводится логарифмическая поправка на фоновый шум: $$L_{2,\text{корр}} = 10 \lg \left( 10^{0,1 \cdot L_2} - 10^{0,1 \cdot L_{\text{фон}}} \right)$$
Определение эквивалентной площади звукопоглощения $A$ в помещении приема: уровень шума в комнате приема зависит не только от свойств перегородки, но и от реверберационных характеристик помещения (наличие мебели, штор, отделки). Для устранения этого влияния измеряют время реверберации $T_{60}$ (время спада уровня звука на 60 дБ после отключения источника). Расчет площади поглощения выполняют по формуле Сэбина:
$$A = \frac{0,161 \cdot V}{T_{60}}$$
где $V$ — внутренний объем помещения приема, $\text{м}^3$; $T_{60}$ — измеренное время реверберации, с.
Расчет звукоизоляции $R$ в каждой частотной полосе:
$$R = L_1 — L_2 + 10 \lg \left( \frac{S}{A} \right)$$
где $S$ — площадь разделяющей конструкции (стены или перекрытия), $\text{м}^2$.
Определение интегрального индекса $R_w$: полученный ступенчатый спектр сопоставляется со стандартной оценочной кривой СП 51.13330 путем смещения кривой с шагом 1 дБ до достижения допустимой суммы неблагоприятных отклонений (не более 32 дБ в 16 третьоктавных полосах). Значение оценочной кривой на частоте 500 Гц принимается за искомый индекс $R_w$.

4. Методика измерения изоляции ударного шума перекрытиями

Для создания калиброванного динамического воздействия на перекрытие используется стандартная ударная машина (Tapping Machine), конструкция которой строго регламентирована стандартом ГОСТ ISO 10140-5:

5 стальных цилиндрических молотков со сферическим бойком диаметром 500 г каждый;
Высота свободного падения молотков — строго $40 \pm 0,5\text{ мм}$;
Частота ударов — 10 ударов в секунду (поочередно каждым молотком с интервалом 100 мс).

Порядок проведения измерений:

Ударную машину размещают на поверхности пола в верхнем помещении не менее чем в 4 различных положениях: под углом 45° к направлению балок или плит, в центре комнаты, у края и в зонах сопряжения.
В нижнем помещении (под испытываемым перекрытием) шумомером измеряют уровни звукового давления $L_i$ во всех октавных или третьоктавных полосах диапазона 100–3150 Гц.
Измеряют фоновый шум $L_{\text{фон}}$ и время реверберации $T_{60}$ в нижнем помещении.
Вычисляют приведенный уровень ударного шума $L_n$ в каждой полосе частот, нормализованный к стандартной площади звукопоглощения $A_0 = 10\text{ м}^2$:
$$L_n = L_i — 10 \lg \left( \frac{A_0}{A} \right) = L_i + 10 \lg \left( \frac{A}{10} \right)$$
Сопоставляют частотную характеристику $L_n$ с нормативной оценочной кривой СП 51.13330 (значение на частоте 500 Гц определяет индекс $L_{nw}$).

5. Типичные скрытые дефекты и «акустические мостики» в новостройках

При обследовании и судебных строительно-технических экспертизах эксперты регулярно выявляют грубые дефекты монтажа, сводящие расчетную звукоизоляцию к нулю:

Сквозные розетки и электрокоробки: в монолитно-каркасных домах перегородки из газобетона или пазогребневых гипсовых плит (ПГП) часто штробятся рабочими насквозь. Два подрозетника смежных квартир оказываются соединены сквозной полостью без герметизации раствором, превращаясь в прямое переговорное устройство (потеря до 15–20 дБ звукоизоляции).
Жесткие связи в конструкции плавающего пола: стяжка пола залита вплотную к бетонным стенам или колоннам без укладки упругой демпферной ленты из вспененного полиэтилена по всему периметру. В результате ударная вибрация шагов мгновенно передается на стены здания.
Прямая заделка трубопроводов: стояки отопления и водоснабжения замоноличены в гильзы цементно-песчаным раствором без гильз из минераловатных или каучуковых гильз. Звук циркуляции воды и гидроударов беспрепятственно транслируется на все этажи.
Деформационные швы и примыкания перегородок к потолку: щель между верхним рядом блоков перегородки и плитой перекрытия заполнена обычной монтажной пеной. Монтажная пена является жестким полимером с открытыми порами и не обладает звукоизолирующими свойствами. По СП зазор должен конопатиться плотной базальтовой ватой и герметизироваться нетвердеющим акустическим герметиком с обеих сторон.

6. Измерительное оборудование ВекторНК для акустических испытаний и аудита зданий

Для выполнения профессиональных измерений уровня шума, вибрации и параметров звукоизоляции ограждающих конструкций в строгом соответствии с требованиями СП 51.13330 и ГОСТ 27296 Инженерный центр «ВекторНК» поставляет полный спектр прецизионных приборов, внесенных в Госреестр средств измерений РФ:

🎙️ Прецизионный шумомер-анализатор спектра 1-го класса

Электронный шумомер 1-го класса точности (Октава-110А / SVAN-971) с прецизионным конденсаторным капсюлем свободного поля и встроенными цифровыми 1/1 и 1/3-октавными полосовыми фильтрами. Осуществляет автоматический расчет эквивалентных уровней $L_{\text{экв}}$, максимальных значений и статистических параметров шума.

Динамический диапазон измерений: от 20 до 140 дБ
Частотный диапазон: от 10 Гц до 20 кГц
Встроенный модуль измерения времени реверберации $T_{60}$
Государственная поверка включена в комплект

🔊 Акустический калибратор 1-го класса

Портативный эталонный источник звукового давления (АК-1000) для калибровки и оперативной проверки чувствительности измерительного тракта шумомеров непосредственно на объекте перед началом и по окончании серии испытаний по ГОСТ Р 53188.1.

Генерируемый уровень: строго 94,0 дБ и 114,0 дБ на частоте 1000 Гц
Высокая стабильность частоты и амплитуды при перепадах температур
Совместимость с микрофонами 1/2″ и 1/4″

🔨 Стандартная ударная машина (Топотная машина)

Эталонный генератор ударного шума по ГОСТ ISO 10140-5 для натурных испытаний перекрытий на изоляцию ударного шума. Оснащена 5 стальными бойками по 500 г с высотой падения 40 мм и электронным контролем частоты ударов.

Полное соответствие требованиям ГОСТ 27296 и ISO 10140
Дистанционное управление по радиоканалу
Питание от встроенного аккумулятора или сети 220 В

🌐 Всенаправленный акустический источник (Додекаэдр)

Сферический громкоговоритель с 12 динамическими головками и согласованным усилителем мощности со встроенным генератором белого/розового шума. Формирует идеально сферическое диффузное звуковое поле высокой мощности для возбуждения ограждений.

Максимальный уровень звуковой мощности до 120–122 дБ
Равномерная пространственная диаграмма направленности
Удобный телескопический штатив и мобильный кейс

7. Оформление протокола испытаний и экспертного заключения

По результатам натурных измерений аккредитованная испытательная лаборатория или судебный эксперт составляет официальный Протокол акустических испытаний, который включает:

Сведения об объекте испытаний (адрес, проектные решения, поэтажные планы с точками измерений);
Идентификационные данные и свидетельства о поверке всех использованных приборов (шумомера, микрофона, калибратора, ударной машины);
Метеорологические условия во время теста (температура воздуха, влажность, атмосферное давление);
Таблицы измеренных уровней звукового давления $L_1$, $L_2$, $L_i$ и фонового шума во всех полосах частот;
Результаты измерений времени реверберации $T_{60}$ и эквивалентной площади поглощения $A$;
Графики сопоставления фактических кривых со стандартными оценочными кривыми СП 51.13330;
Итоговые значения $R_w$ и $L_{nw}$ с сопоставлением с нормативными требованиями для заданной категории объекта;
Экспертные выводы о соответствии/несоответствии конструкций требованиям СП 51.13330 и технические рекомендации по устранению выявленных дефектов звукоизоляции.
