Обследование железобетонных конструкций (ЖБК) — базовый и наиболее ответственный вид строительно-технической экспертизы несущего остова зданий и сооружений. Совместная работа сжатого бетона и растянутой стальной арматуры определяет высокую несущую способность каркаса, однако в процессе многолетней эксплуатации, изменения функционального назначения объекта или воздействия агрессивных сред в монолитных и сборных элементах накапливаются скрытые деструктивные процессы. Своевременная инструментальная дефектоскопия позволяет разграничить безопасные технологические дефекты от критических аварийных трещин и предотвратить внезапное обрушение.
С 2024 года проведение обследований регламентируется актуализированным межгосударственным стандартом ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния», а требования к прочности, трещиностойкости и деформациям устанавливаются СП 63.13330.2018 «Бетонные и железобетонные конструкции».

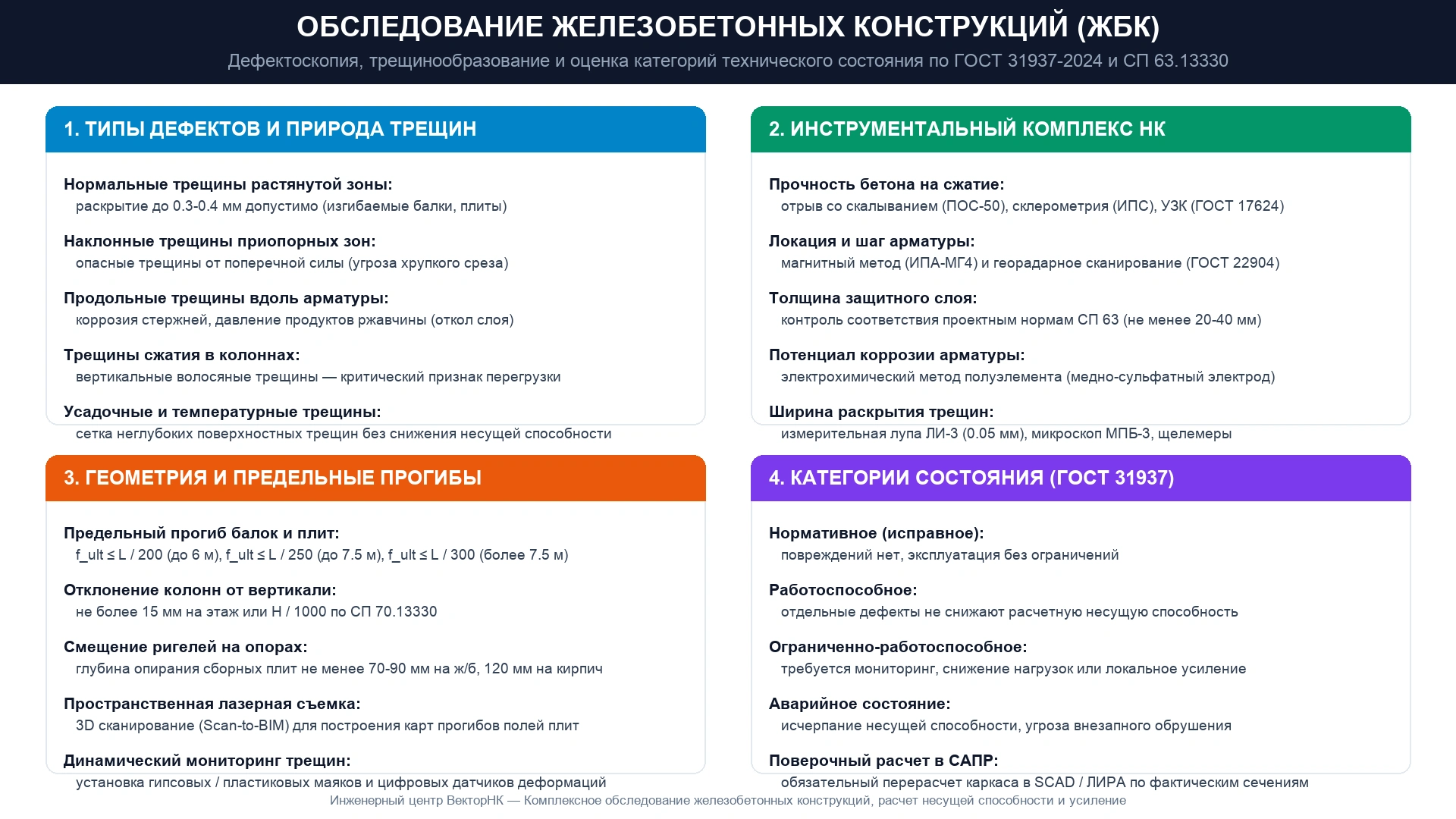

Рис. 1. Комплексный инженерный регламент обследования ЖБК: классификация трещин по механизму образования, инструментальный парк неразрушающего контроля, допуски геометрии и матрица категорий технического состояния.
1. Морфология трещин в железобетоне: диагностический атлас
Появление трещин в бетоне неизбежно в силу низкой прочности материала на растяжение ($R_{bt} \approx 0,1 \cdot R_b$). Однако природа, ориентация и ширина раскрытия трещин несут ключевую информацию о напряженно-деформированном состоянии конструкции:
| Тип и ориентация трещины | Зона локализации в конструкции | Причина возникновения | Степень опасности и критерий СП 63 |
|---|---|---|---|
| Нормальные поперечные трещины | Нижняя растянутая зона балок, ригелей и плит в пролете; верхняя зона на опорах | Действие максимального изгибающего момента ($M$). Растягивающие напряжения превысили $R_{bt}$. | Допустимы при контроле раскрытия: ширина раскрытия $a_{crc} \le 0,3 — 0,4\text{ мм}$ безопасна для арматуры в неагрессивной среде. |
| Наклонные диагональные трещины | Приопорные зоны балок, стенки двутавровых ригелей, узлы сопряжения с колоннами | Действие поперечной силы ($Q$) и главных растягивающих напряжений. Недостаточность поперечного армирования (хомутов). | Критически опасны: создают угрозу хрупкого среза конструкции без предварительных пластических деформаций. Требуют немедленной разгрузки. |
| Продольные трещины вдоль стержней | Вдоль рабочей продольной или распределительной арматуры на гранях элементов | Электрохимическая коррозия стали. Оксиды железа (ржавчина) увеличиваются в объеме в 2,5–4 раза, вызывая отстрел защитного слоя. | Опасны: потеря сцепления арматуры с бетоном, уменьшение рабочего сечения стали, переход в ограниченно-работоспособное состояние. |
| Вертикальные волосяные трещины | Стволы колонн, пилонов, сжатые пояса ферм | Перегрузка элемента по сжатию ($N > N_{ult}$). Смятие бетона и выпучивание продольной сжатой арматуры. | Аварийный признак: исчерпание несущей способности по сжатию, риск мгновенного хрупкого разрушения колонны. |
| Бессистемная усадочная паутина | Верхние грани монолитных плит, открытые при бетонировании | Быстрое испарение влаги при твердении (пластическая усадка), отсутствие должного влажностного ухода за бетоном. | Малоопасны: глубина трещин обычно не превышает 10–20 мм, устраняются полимерцементной гидрофобизацией. |
2. Комплекс инструментального неразрушающего контроля ЖБК
Для определения действительных прочностных и геометрических параметров конструкций ГОСТ 31937-2024 предписывает применять поверенные приборы неразрушающего контроля:
Рис. 2. Определение фактического класса бетона по прочности методом отрыва со скалыванием.
Определение прочности бетона (ГОСТ 22690-2015, ГОСТ 17624-2021):
Прямой эталонный метод отрыва со скалыванием (приборы серии ПОС-50МГ4) обеспечивает базовую привязку с погрешностью не более ±4–5%. Для сплошного массового обследования десятков конструкций применяются косвенные методы — электронная склерометрия ударного импульса и упругого отскока (ИПС-МГ4, молоток Шмидта) и ультразвуковое сквозное/поверхностное прозвучивание (УКС-МГ4, Пульсар).
Все косвенные приборы в обязательном порядке калибруются по коэффициенту совпадения $K_c$ в соответствии с требованиями ГОСТ 22690-2015.
Локация арматуры и толщина защитного слоя (ГОСТ 22904-93)
Магнитные измерители защитного слоя (ИПА-МГ4, Profometer) позволяют без вскрытия определить:
- Точное положение и пространственный шаг рабочих и распределительных стержней;
- Фактическую толщину защитного слоя бетона (допуск по СП 63 составляет не менее 20 мм для плит в помещениях и 30–40 мм для наружных конструкций);
- Номинальный диаметр арматуры при известной толщине защитного слоя.
В густоармированных узлах и фундаментах с несколькими рядами армирования дополнительно применяется подповерхностная радиолокация (георадар с антенным блоком 1,5–2,5 ГГц).
Оценка коррозии арматуры и глубина карбонизации (ГОСТ 31384-2017)
Степень электрохимической активности арматуры оценивается методом измерения потенциала разомкнутой цепи с использованием медно-сульфатного электрода сравнения. Потенциал более отрицательный, чем $-350\text{ мВ}$, указывает на 90% вероятность активной коррозии стали.
Глубина нейтрализации бетона углекислым газом воздуха (карбонизация) определяется на свежем сколе нанесением 0,1%-го спиртового раствора фенолфталеина. Зона здорового бетона с щелочной реакцией ($pH > 9$) окрашивается в малиновый цвет; обесщелоченный карбонизированный слой остается бесцветным. Если фронт карбонизации достиг арматуры, защитная пассивирующая оксидная пленка на стали разрушена, и коррозия протекает лавинообразно.
3. Инструментальный контроль геометрии и предельных деформаций
Фактические прогибы и геометрические отклонения железобетонных элементов сопоставляются с предельными значениями по СП 20.13330.2016 «Нагрузки и воздействия» и СП 70.13330.2012:
| Элемент и параметр контроля | Предельно допустимое нормативное значение | Метод инструментального измерения |
|---|---|---|
| Вертикальный прогиб балок и плит ($L \le 6\text{ м}$) | $f_{\text{ult}} \le \frac{L}{200}$ (например, для пролета 6 м — не более 30 мм) | Лазерный нивелир, гидростатический уровень, тахеометр |
| Вертикальный прогиб элементов ($L = 6 — 7,5\text{ м}$) | $f_{\text{ult}} \le \frac{L}{250}$ | Геодезическая пространственная съемка |
| Вертикальный прогиб ферм и ригелей ($L > 7,5\text{ м}$) | $f_{\text{ult}} \le \frac{L}{300}$ (для пролета 12 м — не более 40 мм) | Лазерное 3D-сканирование (Scan-to-BIM) |
| Отклонение колонн от вертикали на один этаж | Не более 15 мм или $\frac{H}{1000}$ (СП 70.13330) | Электронный тахеометр, лазерный отвес |
| Глубина опирания сборных плит на несущие стены | Не менее 70–90 мм на ж/б ригели, не менее 120 мм на кирпичные стены | Измерительная рулетка, ультразвуковой толщиномер |
4. Оценка категорий технического состояния по ГОСТ 31937-2024
На основе совокупности дефектов, прочности материалов и результатов поверочных расчетов каждой конструкции и зданию в целом присваивается одна из четырех нормативных категорий:
- Нормативное техническое состояние (исправное): дефекты отсутствуют либо носят единичный поверхностный характер. Несущая способность обеспечена с проектным запасом. Эксплуатация продолжается без ограничений.
- Работоспособное техническое состояние: имеются дефекты (нормальные трещины раскрытием до 0,3 мм, локальные сколы защитного слоя без оголения арматуры, отклонения прогибов в пределах норм). Поверочный расчет подтверждает достаточную несущую способность. Эксплуатация без ограничений при условии регулярного мониторинга.
- Ограниченно-работоспособное техническое состояние: дефекты снижают несущую способность или долговечность (коррозия арматуры с потерей сечения до 10–15%, прогибы выше нормативных, снижение прочности бетона на 1–2 класса). Эксплуатация допускается только при условии усиления конструкций, снижения эксплуатационных нагрузок и организации непрерывного геодезического мониторинга деформаций.
- Аварийное техническое состояние: исчерпание несущей способности, опасность хрупкого внезапного разрушения (наклонные трещины раскрытием более 1–2 мм в приопорных зонах, трещины сжатия в колоннах, потеря сцепления рабочей арматуры с бетоном на длине более 1 м, коррозия арматуры с потерей более 20–25% сечения). Требуется немедленная эвакуация людей, установка временных страховочных стоек и экстренное усиление.
5. Поверочный расчет несущей способности и варианты усиления
При обнаружении снижения класса бетона или коррозии арматуры выполняется поверочный расчет железобетонного сечения в программных комплексах (SCAD Soft, Лира-САПР) по предельным состояниям первой (прочность) и второй (трещиностойкость и деформации) групп по СП 63.13330.2018:
Современные методы восстановления и усиления ЖБК:
1. Система внешнего армирования углеволокном (ТФС по СП 164.1325800): наклейка высокопрочных углеродных холстов или ламелей на эпоксидный компаунд в растянутой зоне балок и плит. Увеличивает несущую способность на 30–70% без утяжеления конструкции и без уменьшения полезного объема помещения.
2. Устройство железобетонных или стальных обойм: классический метод усиления сжатых колонн и пилонов с приваркой уголков и стяжных планок.
3. Инъектирование трещин эпоксидными смолами под давлением: силовое восстановление сплошности и монолитности бетона, передача растягивающих усилий через склеенный шов.
6. Состав технического заключения по обследованию ЖБК
Итоговый отчет экспертной организации по ГОСТ 31937-2024 включает:
- Пояснительную записку с описанием конструктивной схемы каркаса и условий эксплуатации;
- Сводную дефектную ведомость с фотофиксацией и классификацией дефектов каждого элемента;
- Планы и разрезы здания с нанесением фактических трещин, прогибов и кренов;
- Протоколы испытаний прочности бетона (отрыв со скалыванием, склерометрия, УЗК);
- Протоколы измерения защитного слоя и шага арматуры;
- Отчет о поверочном расчете несущей способности в САПР с коэффициентами использования сечений;
- Вывод о категории технического состояния конструкций;
- Раздел рекомендаций: технические решения по усилению, ремонту дефектов и регламент последующего мониторинга.
