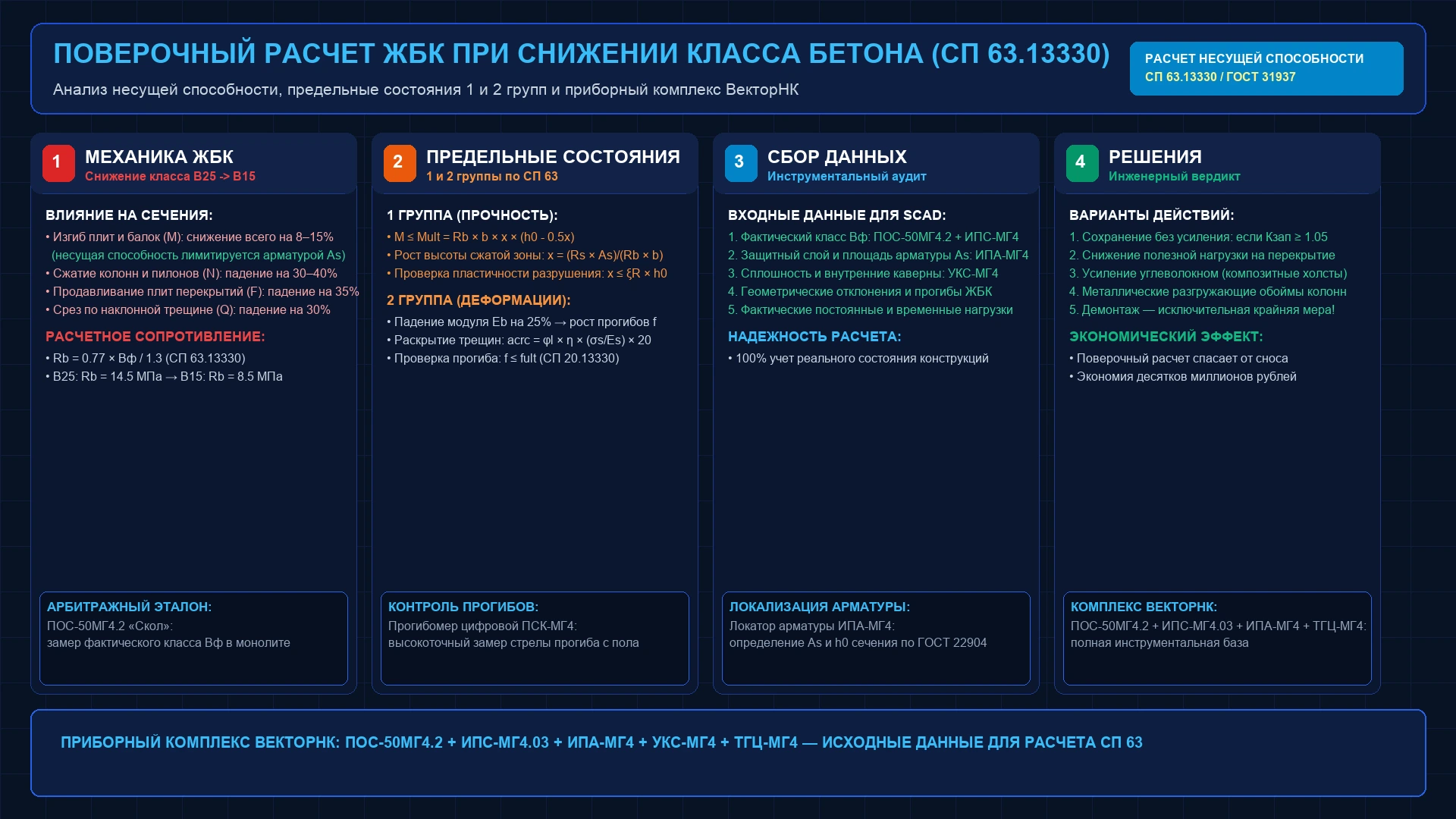

Поверочный расчет железобетонных конструкций по СП 63.13330 при фактическом снижении класса бетона

Обнаружение дефицита фактической прочности бетона в монолитных конструкциях (например, реальный класс B15 или B18 вместо проектного B25 по результатам испытаний) — одна из наиболее стрессовых ситуаций на строительной площадке. Строительный контроль технического заказчика блокирует приемку работ, грозит демонтажем конструкций и многомиллионными штрафами. Однако физико-механические законы железобетона и свод правил СП 63.13330.2018 гласят: снижение марочной прочности бетона не влечет прямо пропорционального падения несущей способности здания! Окончательный вердикт о безопасности конструкции выносится исключительно на основании поверочного расчета по предельным состояниям 1-й и 2-й групп, выполненного по данным натурного инструментального аудита.

1. Нормативная база: формула пересчета расчетных сопротивлений бетона

При обнаружении несоответствия прочности бетона проекту расчетчик не имеет права механически подставлять в формулы справочные проектные значения. В соответствии с СП 63.13330.2018 (п. 6.1) и ГОСТ 31937-2024 фактические расчетные сопротивления бетона сжатию $R_b$ и осевому растяжению $R_{bt}$ вычисляются через фактический класс бетона по прочности на сжатие $B_{\Phi}$, определенный по статистической Схеме «В» ГОСТ 18105-2018:

1. Нормативное сопротивление бетона осевому сжатию ($R_{bn}$):
$$R_{bn} = 0.77 \cdot B_{\Phi}$$

2. Расчетное сопротивление бетона осевому сжатию ($R_b$):
$$R_b = \frac{R_{bn}}{\gamma_b} = \frac{0.77 \cdot B_{\Phi}}{1.3}$$
где $\gamma_b = 1.3$ — коэффициент надежности по бетону при сжатии для предельных состояний первой группы.

3. Расчетное сопротивление бетона осевому растяжению ($R_{bt}$):
$$R_{bt} = \frac{R_{btn}}{\gamma_{bt}} = \frac{0.6 \cdot \sqrt{B_{\Phi}}}{1.5}$$

2. Дифференцированное влияние недобора прочности на работу сечений

Ключевая ошибка неопытных специалистов — предположение, что при падении прочности бетона на 40% (с B25 до B15) несущая способность всех конструкций падает на 40%. Это в корне неверно. В железобетоне влияние бетона строго дифференцировано по типу напряженного состояния:

• Изгибаемые конструкции (плиты, балки): В нормально армированных сечениях разрушение начинается с пластического течения растянутой стальной арматуры. Бетон сжатой зоны лишь замыкает внутреннюю пару сил. При снижении $R_b$ с 14.5 до 8.5 МПа высота сжатой зоны $x$ возрастает, но плечо внутренней пары сил уменьшается всего на 5–12%. Падение предельного изгибающего момента $M_{\text{ult}}$ составляет не более 8–15%. Если проектный запас по арматуре составлял 15%, конструкция полностью работоспособна!;
• Внецентренно сжатые элементы (колонны, пилоны с малыми эксцентриситетами): В сжатых элементах бетон воспринимает от 65 до 85% общего сжимающего усилия $N$. Здесь падение $R_b$ приводит к прямому падению несущей способности на 30–40%, что создает максимальную опасность для каркаса;
• Продавливание плит перекрытий колоннами: Предельное продавливающее усилие прямо пропорционально сопротивлению бетона растяжению $F_{\text{ult}} \sim R_{bt}$. Падение класса с В25 до В15 роняет несущую способность на продавливание на 28–35%, что может потребовать установки дополнительного капительного усиления.

3. Инструментальный сбор исходных данных для программных комплексов (SCAD / Лира)

Поверочный расчет в SCAD Office или Лира-САПР имеет юридическую силу только тогда, когда модель базируется на фактических инструментальных замерах, выполненных поверенными приборами из ФГИС «АРШИН»:

1. Фактическая прочность бетона ($B_{\Phi}$): Определяется прямым методом отрыва со скалыванием прибором ПОС-50МГ4.2 «Скол» (12 контрольных точек) с последующей массовой склерометрией ИПС-МГ4.03 и расчетом вариации $V_m$ по Схеме «В» ГОСТ 18105-2018;
2. Фактическое армирование ($A_s$) и защитный слой ($h$): Локализуются электромагнитным прибором ИПА-МГ4 по ГОСТ 22904-93. Уточняется фактическая полезная высота сечения $h_0 = h_{\text{сеч}} — h — 0.5\varnothing$;
3. Сплошность и внутренние каверны: Контролируются ультразвуковым прибором УКС-МГ4 по ГОСТ 17624-2021;
4. Фактические прогибы: Замеряются цифровым прогибомером серии ПСК-МГ4;
5. Температурно-влажностный аудит: Фиксируется цифровым термогигрометром ТГЦ-МГ4, электронным анемометром ИСП-МГ4 и влагомером Влагомер-МГ4Б.

4. Численный пример поверочного расчета балки и плиты перекрытия

Рассмотрим монолитную изгибаемую балку сечением $b = 300$ мм, $h = 600$ мм (рабочая высота $h_0 = 550$ мм). Рабочая растянутая арматура: $4\varnothing 25$ класса А500С ($A_s = 1964$ мм², $R_s = 435$ МПа).

Проектный класс бетона: В25 ($R_b = 14.5$ МПа).
Фактический класс по данным прибора ПОС-50МГ4.2: В15 ($R_b = 8.5$ МПа).
Фактический действующий изгибающий момент от нормативных нагрузок: $M_{\text{действ}} = 310$ кН·м.

Шаг 1. Расчет высоты сжатой зоны бетона ($x$):

Для фактического класса бетона В15:
$$x = \frac{R_s \cdot A_s}{R_b \cdot b} = \frac{435 \cdot 1964}{8.5 \cdot 300} = 335.0 \text{ мм}$$

Шаг 2. Проверка граничной высоты сжатой зоны ($\xi_R$):

Для бетона В15 и арматуры А500С граничное относительное значение $\xi_R \approx 0.531$.
$$x_R = \xi_R \cdot h_0 = 0.531 \cdot 550 = 292.0 \text{ мм}$$
Поскольку $x = 335 \text{ мм} > x_R = 292 \text{ мм}$, происходит переход в область переармированных сечений, где напряжение в арматуре не достигает предела текучести. Расчет ведем с учетом ограничения по сжатой зоне:
$$M_{\text{ult}} = R_b \cdot b \cdot x_R \cdot (h_0 — 0.5x_R) = 8.5 \cdot 300 \cdot 292 \cdot (550 — 146) \cdot 10^{-6} = 300.8 \text{ кН}\cdot\text{м}$$

Инженерный вывод: При $M_{\text{действ}} = 310$ кН·м несущая способность составляет 300.8 кН·м (дефицит 3%). Достаточно усилить нижнюю грань одним слоем углеволоконного холста, исключив демонтаж балки!

5. Численный пример поверочного расчета сжатой колонны каркаса

Рассмотрим монолитную колонну первого этажа сечением $400 \times 400$ мм ($A = 160\,000$ мм²), армированную $4\varnothing 20$ А500С ($A_s = 1256$ мм², $R_{sc} = 400$ МПа).

Действующее продольное сжимающее усилие: $N = 1800$ кН.

• Несущая способность при проектном классе В25 ($R_b = 14.5$ МПа):
  $$N_{\text{ult}}^{B25} = R_b \cdot A + R_{sc} \cdot A_s = 14.5 \cdot 160\,000 + 400 \cdot 1256 = 2320 + 502.4 = 2822.4 \text{ кН}$$
  Запас прочности составлял: $K_{\text{зап}} = 2822.4 / 1800 = 1.57$ (запас 57%);
• Несущая способность при фактическом классе В15 ($R_b = 8.5$ МПа):
  $$N_{\text{ult}}^{B15} = 8.5 \cdot 160\,000 + 400 \cdot 1256 = 1360 + 502.4 = 1862.4 \text{ кН}$$
  Фактический запас: $K_{\text{зап}} = 1862.4 / 1800 = 1.035$ (запас 3.5%).

Инженерный вывод: Несмотря на падение прочности бетона с 25 до 15 МПа, колонна несет действующую нагрузку с запасом 3.5%. Для перевода в категорию работоспособного состояния рекомендуется монтаж стальной обоймы из уголков $75\times 6$ с планками.

6. Проверка предельных состояний 2-й группы: прогибы и трещиностойкость

Даже если прочность по 1-й группе обеспечена, снижение класса бетона снижает начальный модуль упругости $E_b$ (с $30 \cdot 10^3$ МПа для В25 до $24 \cdot 10^3$ МПа для В15, падение на 20%). Это приводит к пропорциональному росту упругих и длительных прогибов перекрытий:
$$f_{\text{факт}} \approx f_{\text{проект}} \cdot \left(\frac{E_b^{B25}}{E_b^{B15}}\right)$$
Прогибы конструкций контролируются цифровым прогибомером ПСК-МГ4. Если $f_{\text{факт}} \le L/200$, эксплуатационная пригодность перекрытия не нарушена.

7. 4 инженерных сценария по результатам поверочного расчета

8. Приборный комплекс ВекторНК для сбора исходных данных

Для гарантированной легитимности исходных данных поверочного расчета Инженерный центр «ВекторНК» поставляет полный комплект измерительных средств СКБ «Стройприбор» с регистрацией во ФГИС «АРШИН»:
