Недостаточная длина запуска арматурных стержней при анкеровке в фундаментах, узлах сопряжения ригелей с колоннами или нахлесточных соединениях без сварки — одна из самых опасных и трудноустранимых причин аварийных деформаций и прогрессирующего обрушения железобетонных конструкций. Анкеровка обеспечивает передачу 100% растягивающих или сжимающих усилий со стального стержня на окружающий бетонный матрикс. Расчет базовой и требуемой расчетной длины анкеровки и нахлестки строго регламентирован СП 63.13330.2018 (пп. 10.3.21–10.3.34). В данном руководстве детально разобрана физика контактного сцепления, математические формулы базовой и расчетной длины запуска, коэффициенты условий работы, методы предотвращения продольного раскалывания бетона, а также методы неразрушающего контроля армирования электромагнитным прибором ИПА-МГ4.
Автоматический расчет анкеровки и нахлестки:
Выполните мгновенный расчет базовой длины запуска $l_{0,an}$, требуемой длины $l_{an}$ и перепуска стержней $l_l$ для любых классов арматуры (А500С, А400, А240) и бетона (В15–В60) по формулам СП 63.13330.2018:
1. Физика сцепления арматуры с бетоном: три механизма передачи усилий
Железобетон работает как единый композитный материал исключительно благодаря совместной деформации бетона и стальной арматуры. Сцепление между сталью и бетоном обеспечивается тремя взаимосвязанными физическими механизмами:
- Химическая адгезия (склеивание): молекулярное сцепление продуктов гидратации портландцемента (кристаллогидратов гидросиликатов кальция C-S-H) с микрошероховатостями стальной поверхности. Адгезия работает только при малых относительных сдвигах (до $0,01\dots 0,02$ мм) и разрушается первой при росте растягивающего напряжения.
- Трение на контактной поверхности: возникает за счет радиального обжатия арматурного стержня усаживающимся бетоном (усадочное давление достигает $5\dots 8$ МПа). Трение пропорционально коэффициенту трения стали по бетону ($f \approx 0,3\dots 0,5$) и поперечному давлению.
- Механическое зацепление ребер периодического профиля: главный силовой фактор, обеспечивающий более $80–85\%$ общей несущей способности анкеровки для современной арматуры классов А500С и А400. Наклонные поперечные выступы ребер упираются в бетонные шпонки между ними, передавая усилие по принципу микроупорных клиньев.
2. Механизм разрушения: выдергивание (pull-out) vs продольное раскалывание бетона
При исчерпании несущей способности зоны анкеровки возможны два принципиально разных сценария разрушения:
Происходит в массивных конструкциях при большой толщине защитного слоя бетона ($c \ge 3\dots 4 d_s$) или мощном поперечном армировании. Ребра арматуры срезают бетонные выступы цементного камня по цилиндрической поверхности диаметра стержня, и арматура плавно выдергивается из бетона.
Наклонные грани поперечных ребер периодического профиля действуют на окружающий бетон как клинья, создавая мощные радиальные распорные напряжения растяжения ($\sigma_r \approx 0,5\dots 1,0 \cdot \tau_{bond}$). Если толщина защитного слоя бетона недостаточна ($c < 1,5 d_s$), а поперечные хомуты отсутствуют или установлены с большим шагом, бетон вдоль стержня мгновенно раскалывается продольной трещиной, сцепление падает до нуля, и происходит хрупкое обрушение конструкции!
3. Базовая формула длины анкеровки $l_{0,an}$ по СП 63.13330.2018 (п. 10.3.23)
Базовая длина анкеровки $l_{0,an}$ представляет собой теоретическую длину прямого ненапрягаемого стержня, необходимую для передачи полного расчетного усилия $N_s = R_s \cdot A_s$ на бетон при постоянном сопротивлении сцепления $R_{bond}$:
$$l_{0,an} = \frac{R_s \cdot A_s}{R_{bond} \cdot u_s} = \frac{R_s \cdot \left(\frac{\pi d_s^2}{4}\right)}{R_{bond} \cdot (\pi d_s)} = \frac{R_s \cdot d_s}{4 \cdot R_{bond}}$$
где $R_s$ — расчетное сопротивление арматуры растяжению для предельных состояний первой группы, МПа ($435$ МПа для класса А500С; $350$ МПа для А400);
$d_s$ — номинальный диаметр арматурного стержня, мм;
$u_s = \pi d_s$ — периметр поперечного сечения стержня, мм;
$R_{bond}$ — расчетное сопротивление сцепления арматуры с бетоном, МПа.
Расчетное сопротивление сцепления $R_{bond}$ определяется выражением:
$$R_{bond} = \eta_1 \cdot \eta_2 \cdot R_{bt}$$
- $\eta_1$ — коэффициент вида поверхности арматуры:
- $\eta_1 = 2,5$ — для горячекатаной и термомеханически упрочненной арматуры периодического профиля (классы А500С, А400, А600);
- $\eta_1 = 1,5$ — для холоднодеформированной арматуры периодического профиля (класс В500) и канатов;
- $\eta_1 = 1,0$ — для гладкой круглой арматуры класса А240.
- $\eta_2$ — коэффициент влияния диаметра стержня:
- $\eta_2 = 1,0$ — при диаметре арматуры $d_s \le 32$ мм;
- $\eta_2 = 0,9$ — при диаметре арматуры $d_s = 36\dots 40$ мм.
- $R_{bt}$ — расчетное сопротивление бетона осевому растяжению для первой группы предельных состояний по Таблице 6.8 СП 63.13330.2018 (например, для бетона В20 $R_{bt} = 0,90$ МПа; для В25 $R_{bt} = 1,05$ МПа; для В30 $R_{bt} = 1,15$ МПа).
4. Расчетная длина анкеровки $l_{an}$ и коэффициенты условий работы
Фактическая требуемая длина анкеровки $l_{an}$ вычисляется умножением базовой величины на систему поправочных коэффициентов условий работы по п. 10.3.24 СП 63.13330.2018:
$$l_{an} = \alpha \cdot l_{0,an} \cdot \frac{A_{s,calc}}{A_{s,ef}}$$
| Коэффициент | Условие работы стержня в конструкции | Значение коэффициента |
|---|---|---|
| $\alpha$ (напряженное состояние) | Растянутый арматурный стержень | $\alpha = 1,0$ |
| $\alpha$ (напряженное состояние) | Сжатый арматурный стержень | $\alpha = 0,75$ |
| $\alpha_2$ (механическая анкеровка) | Наличие приварных поперечных стержней, анкерных пластин, шайб или отгибов | $\alpha_2 = 0,70$ |
| $\alpha_3$ (поперечное обжатие) | Зона опирания с внешним поперечным сжимающим давлением $p \ge 0,5$ МПа | $\alpha_3 = 0,70\dots 0,85$ |
| $A_{s,calc} / A_{s,ef}$ | Отношение расчетной площади арматуры к фактически установленной | $\le 1,0$ (учитывает конструктивный избыток сечения) |
Ни при каких обстоятельствах и коэффициентах расчетная длина анкеровки $l_{an}$ не может быть принята меньше нормативного предела (п. 10.3.24 СП 63.13330.2018):
$$l_{an,min} = \max(0,3 \cdot l_{0,an}; \, 15 \cdot d_s; \, 200 \text{ мм})$$
5. Стыковка арматуры внахлестку без сварки: формулы длины перепуска и разбежка
Нахлесточные соединения ненапрягаемой арматуры без сварки широко применяются при возведении колонн, стен и плит. Длина нахлестки $l_l$ всегда превышает длину анкеровки, так как в зоне стыка усилие передается через разделяющий слой бетона:
$$l_l = \alpha_l \cdot l_{an}$$
где коэффициент $\alpha_l$ по п. 10.3.30 СП 63.13330.2018 зависит от доли стыкуемой рабочей арматуры в одном расчетном сечении элемента:
- $\alpha_l = 1,2$ — если в одном расчетном сечении стыкуется не более $50\%$ растянутой рабочей арматуры (стыки выполнены вразбежку);
- $\alpha_l = 1,5$ (до $2,0$) — если в одном расчетном сечении стыкуется более $50\%$ (вплоть до $100\%$) растянутой рабочей арматуры;
- $\alpha_l = 1,0$ — для стержней, работающих исключительно на сжатие.
- Расстояние между центрами стыков вразбежку по длине элемента должно составлять не менее $1,3 l_l$;
- В зоне нахлестки поперечное армирование (хомуты) обязательно учащается: шаг хомутов принимается не более $10 d_s$ и не более $100$ мм;
- Зазор между стыкуемыми стержнями в свету не должен превышать $4 d_s$, оптимально — контактная увязка стержней вязальной проволокой.
6. Механическая анкеровка: лапки, крюки, приварные шайбы и радиусы загиба
В стесненных условиях (малоразмерные монолитные узлы, оголовки колонн, фундаментные стаканы) обеспечить полную базовую длину прямого стержня ($35\dots 45 d_s$) геометрически невозможно. В этом случае применяют механическую анкеровку:
- Загибы под прямым углом $90^\circ$ (лапки): длина прямого участка после загиба должна составлять не менее $5 d_s$. Внутренний радиус оправки при гибке стержня регламентирован: не менее $2,5 d_s$ для стержней $d_s < 20$ мм и не менее $4,0 d_s$ для $d_s \ge 20$ мм во избежание микрорастрескивания стали на внутреннем радиусе;
- Приварные поперечные стержни и анкерные шайбы: к торцу стержня приваривается стальная пластина или поперечный стержень того же диаметра. Местное смятие бетона под пластиной воспринимает до $50–70\%$ усилия, позволяя снизить длину анкеровки до минимального конструктивного порога ($15 d_s$).
7. Три численных примера практического расчета по СП 63.13330.2018
Пример 1: Растянутый стержень $\varnothing 20$ А500С в монолитной плите перекрытия (бетон В25)
- Исходные данные: арматура $d_s = 20$ мм, класс А500С ($R_s = 435$ МПа); бетон В25 ($R_{bt} = 1,05$ МПа); стержень прямой; растянутая зона ($\alpha = 1,0$); $A_{s,calc} = A_{s,ef}$.
- Сопротивление сцепления:
$$R_{bond} = 2,5 \cdot 1,0 \cdot 1,05 = 2,625 \text{ МПа}$$ - Базовая длина анкеровки:
$$l_{0,an} = \frac{435 \cdot 20}{4 \cdot 2,625} = \mathbf{828,6} \text{ мм} \approx \mathbf{41,4} \cdot d_s$$ - Требуемая длина анкеровки: $l_{an} = 1,0 \cdot 828,6 = \mathbf{830}$ мм (принимаем с округлением в большую сторону).
Пример 2: Стыковка внахлестку арматуры $\varnothing 16$ А500С в монолитной колонне (бетон В30)
- Исходные данные: арматура $d_s = 16$ мм, класс А500С ($R_s = 435$ МПа); бетон В30 ($R_{bt} = 1,15$ МПа); колонна работает на внецентренное сжатие, расчетная зона сжата ($\alpha = 0,75$); стыкуются все 100% стержней в одном сечении ($\alpha_l = 1,0$ для сжатия).
- Сопротивление сцепления: $R_{bond} = 2,5 \cdot 1,0 \cdot 1,15 = 2,875$ МПа.
- Базовая длина:
$$l_{0,an} = \frac{435 \cdot 16}{4 \cdot 2,875} = 605,2 \text{ мм} \approx 37,8 \cdot d_s$$ - Расчетная длина сжатой анкеровки:
$$l_{an} = 0,75 \cdot 605,2 = \mathbf{454} \text{ мм} \approx \mathbf{28,4} \cdot d_s$$ - Длина нахлестки в сжатой зоне: $l_l = 1,0 \cdot 454 = \mathbf{460}$ мм с обязательным шагом хомутов в зоне стыка не более $10 \cdot 16 = 160$ мм.
Пример 3: Анкеровка растянутого стержня $\varnothing 25$ А500С с концевой анкерной пластиной (бетон В25)
- Исходные данные: арматура $d_s = 25$ мм, А500С; бетон В25 ($R_{bt} = 1,05$ МПа); приварная пластина ($\alpha_2 = 0,70$).
- Базовая длина прямого стержня:
$$l_{0,an} = \frac{435 \cdot 25}{4 \cdot 2,625} = 1035,7 \text{ мм} \approx 41,4 \cdot d_s$$ - Расчетная длина с механической анкеровкой:
$$l_{an} = 0,70 \cdot 1035,7 = \mathbf{725} \text{ мм} \approx \mathbf{29} \cdot d_s$$ - Проверка минимума: $l_{an,min} = \max(0,3 \cdot 1035,7; \, 15 \cdot 25; \, 200) = \max(310; \, 375; \, 200) = 375$ мм. Условие $725 > 375$ мм соблюдено! Длина запуска уменьшена более чем на $310$ мм без потери надежности.
8. Инструментальный неразрушающий контроль узлов армирования прибором ИПА-МГ4
После бетонирования проверить длину запуска арматуры прямым визуальным способом невозможно. Для инструментального освидетельствования скрытых работ и строительно-технической экспертизы Инженерный центр «ВекторНК» использует электромагнитный локатор ИПА-МГ4 (СКБ «Стройприбор»):

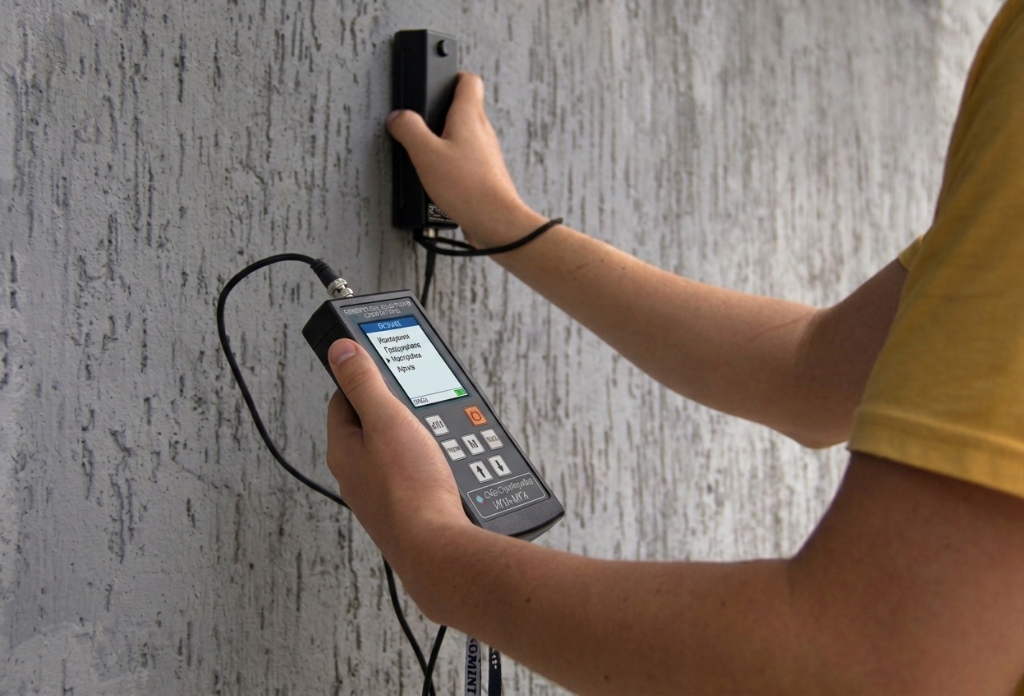

Локатор арматуры ИПА-МГ4
Электромагнитный измеритель защитного слоя бетона. Позволяет сканировать монолит, определять координаты концов стержней, фактическую длину нахлестки $l_l$, шаг и диаметр арматуры по ГОСТ 22904-93.
ГОСТ 22904-93
Прибор ПОС-50МГ4.2
Эталонный измеритель прочности методом отрыва со скалыванием. Фиксирует фактическое сопротивление бетона растяжению $R_{bt}$ непосредственно в теле контролируемого узла сопряжения.
ГОСТ 22690-2015
Дефектоскоп УКС-МГ4
Высокочувствительный ультразвуковой прибор для сплошного ультразвукового контроля монолита, выявления пустот бетонирования и трещин продольного раскалывания вдоль арматурных пучков.
ГОСТ 17624-2021
Склерометр ИПС-МГ4.03
Цифровой склерометр ударного импульса для сплошного обследования распалубочной и марочной прочности бетона монолитных конструкций перед передачей напряжений на анкеры.
ФГИС «АРШИН»
9. Часто задаваемые вопросы (FAQ)
1. Почему нельзя принимать длину анкеровки просто равной $40 \cdot d_s$ «на глаз»?
Эмпирическое правило $40 d_s$ справедливо только для арматуры А500С в бетоне класса В25 при растяжении. Если класс бетона снизится до В15 или диаметр стержня превысит $32$ мм, требуемая длина вырастет до $50–55 d_s$. Напротив, в бетоне В35–В40 или в сжатой зоне достаточно $25–30 d_s$. Расчет по формулам СП 63 позволяет избежать аварийного недоармирования или необоснованного перерасхода дорогостоящей стали.
2. Допускается ли стыковка внахлестку стержней диаметром более 40 мм?
Нет. Согласно п. 10.3.28 СП 63.13330.2018, нахлесточные соединения без сварки допускаются только для арматуры периодического профиля диаметром не более $40$ мм. Для стержней диаметром $> 40$ мм обязательна механическая стыковка резьбовыми / опрессованными муфтами или сварка по ГОСТ 14098.
3. Как влияет толщина защитного слоя бетона на надежность анкеровки?
Защитный слой бетона работает как цилиндрическая оболочка, сдерживающая радиальное распорное давление ребер. Если толщина защитного слоя меньше $1,0 d_s$, риск продольного раскалывания возрастает в разы. В таких зонах необходимо устанавливать дополнительные замкнутые поперечные хомуты.
4. Можно ли загибать арматуру класса А500С с нагревом газом на стройплощадке?
Категорически запрещено! Термомеханически упрочненная арматура класса А500С при локальном нагреве газовой горелкой теряет структуру закалки (происходит отпуск стали), расчетное сопротивление падает с $435$ МПа до $200–240$ МПа. Гибка должна выполняться исключительно в холодном состоянии на гибочных станках с нормативным радиусом оправки.
5. Как проверить фактическую нахлестку арматуры в готовом монолите перед приемкой?
Проверка выполняется методом магнитного сканирования прибором ИПА-МГ4. Прибор четко фиксирует скачок электромагнитного поля в зоне перепуска двух стержней и определяет границы нахлестки с точностью до нескольких миллиметров без вскрытия бетона.
