Испытание свай, определение глубины свай.

Построить дом на «слабых» грунтах без ущерба для соседних зданий возможно только на свайных фундаментах, опирающихся на прочные подстилающие грунты.

Санкт-Петербург — город, построенный в чрезвычайно неблагоприятных грунтовых условиях. Очертание исторического центра города удивительным образом совпадает с территорией распространения «слабых» (в строительном отношении) глинистых грунтов — одних из самых коварных геологических отложений.

Еще 10-15 лет назад в фундаментостроении в нашем городе использовались технологии забивки или вдавливания готовых свай заводского изготовления.

В последние годы распространение получили различные технологии изготовления свай в грунте (буровые сваи). Для этих новых технологий особую актуальность имеет вопрос качества их изготовления.

Как показывает опыт десятилетней работы,обеспечить надежность свайного фундамента оказывается возможным только при условии непрерывного сопровождающего контроля (мониторинга) за всеми стадиями процесса изготовления свай.

Чем эффективнее технологии, тем строже должен быть надзор за соблюдением требуемых режимов работы. Высокая технология требует, как известно, должного отношения и уровня квалификации. Самая совершенная технология, бесконтрольно отданная на откуп буровику, может привести к колоссальным потерям — разрушению соседних зданий. Свидетельство тому — дома на Невском проспекте вокруг гостиницы «Невский палас», стыдливо прикрытые нарисованными фасадами

Мониторинг

В целях снижения количества аварийных объектов в городском строительстве, прежде всего, необходимы пооперационный контроль изготовления свай, в ходе которого должны отслеживаться все щадящие технологические параметры режимов проходки скважины и бетонирования ствола сваи. Одновременно должен осуществляться контроль за параметрами колебаний грунта и фундаментов соседних зданий. Такой контроль позволяет уберечь историческую застройку от разрушительного влияния нового строительства.

Еще одной составляющей мониторинга является геологический контроль грунта на забое скважины. Проведение такого контроля даст гарантии наличия надежного основания под пятой свай.

Неотъемлемой частью мониторинга является также контроль качества применяемых материалов — арматурных каркасов. Контроль качества бетона должен начинаться на заводе-изготовителе при отгрузке бетона и завершаться отбором образцов из готовых свай.

И, наконец, этапом, подводящим итог мониторинга, является тестирование свай на сплошность ствола сваи.

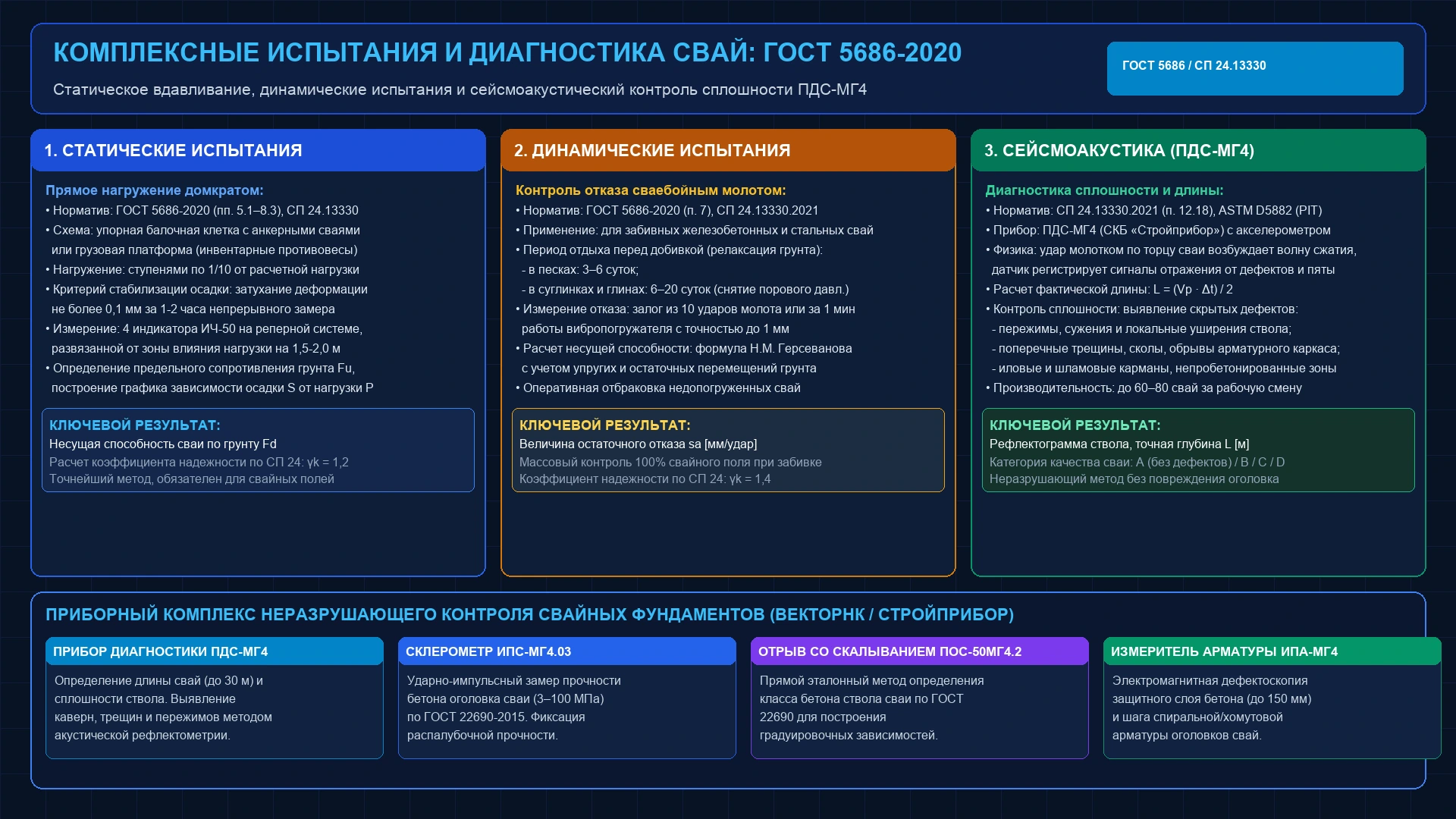

Для проведения контроля сплошности ствола в мировой практике широко применяются низкодеформационные динамические испытания свай при помощи прибора диагностики свай ПДС-МГ4 (рис 1).  Испытания свай позволяют проверить однородность изготовления свай и выявить скрытые дефекты (трещины в забивных сваях, а также «шейки» и включения грунта в буронабивных, буроинъекционных и струйных сваях).

Сущность данной методики заключается в следующем: по голове сваи ударяют ручным молотком, который посылает вниз по поверхности сваи сжимающую волну. Неоднородности в теле сваи и длина сваи фиксируются восходящими волнами. Чувствительный акселерометр, установленный на верхнем обрезе, измеряет перемещение головы сваи, вызванной волной напряжений от удара молотком и последующими отражениями. Результаты испытаний сваи фиксируются и сохраняются для последующего отчета в компьютере. Прибор диагностики свай ПДС-МГ4 позволяет точно определить длину для неповрежденной сваи.

В числе преимуществ прибора диагностики свай ПДС-МГ4 можно выделить тот факт, что он позволяет: быстро получать информацию по состоянию свай; находить дефекты любой доступной сваи, устанавливать фактическую длину сваи до 60 м, привносить минимальное вмешательство в деятельность подрядчиков по стройплощадке. Представляется необходимым проводить проверку этим методом как минимум 10% забивных и 20% буровых, буроинъекционных и особенно свай, изготовленных с использованием струйной технологии.

Проведение комплексного мониторинга позволяет обеспечить надежность основания капитальных зданий и их безаварийную эксплуатацию в любых по степени сложности грунтах.
