Водонепроницаемость бетона (марка W) — базовый критерий долговечности строительных конструкций, непосредственно контактирующих с грунтовой влагой, безнапорными и напорными подземными водами или агрессивными средами. Проникновение влаги в поровое пространство бетона запускает процессы коррозии стальной арматуры, циклического морозного разрушения при замерзании и выщелачивания гидроксида кальция (высолообразование), что приводит к потере несущей способности подземной части зданий за 5–10 лет.
В соответствии с СП 28.13330.2017, СП 63.13330.2018, ГОСТ 31384-2017 и ГОСТ 12730.5-2018, для фундаментов, подвалов, тоннелей, гидротехнических и резервуарных сооружений проектная марка бетона по водонепроницаемости строго регламентируется (от W4 до W16–W20) и подлежит обязательному лабораторному подтверждению при входном контроле бетонных смесей и обследовании конструкций. В данном материале подробно рассмотрены методика испытания по мокрому пятну, экспресс-метод коэффициента фильтрации, влияние структуры пор бетона и работа с шестигнездной автоматизированной установкой УВБ-МГ4.
1. Нормативная база и физический смысл марки бетона W
Классификация и контроль водонепроницаемости базируются на стандартах:
- ГОСТ 12730.5-2018 «Бетоны. Методы определения водонепроницаемости» — главный межгосударственный стандарт, регламентирующий два метода: эталонный метод «мокрого пятна» и ускоренный метод определения коэффициента фильтрации Kф.
- СП 28.13330.2017 «Защита строительных конструкций от коррозии» — устанавливает минимальные марки W в зависимости от степени агрессивности грунтов и величины напорного градиента воды.
- ГОСТ 31384-2017 «Защита бетонных и железобетонных конструкций от коррозии. Технические требования» — определяет эксплуатационные классы сред X0, XC, XD, XS, XF, XA и требуемые характеристики плотности бетона.
Физический смысл проектной марки W:
Марка бетона по водонепроницаемости (W) численно выражает максимальное гидростатическое давление воды (в атмосферах или десятых долях МПа), при котором через стандартные образцы-цилиндры не наблюдается просачивания воды в стандартных условиях испытания.
| Марка бетона | Давление воды, МПа (атм) | Коэффициент фильтрации Kф, см/с | Типовая область применения |
|---|---|---|---|
| W2 – W4 | 0,2 – 0,4 (2 – 4 атм) | 10−7 … 10−9 | Надземные сухие конструкции, внутренние колонны, плиты перекрытий жилых домов. |
| W6 | 0,6 (6 атм) | 10−9 … 10−10 | Стандартный монолитный фундамент при отсутствии напорных грунтовых вод и низкой влажности. |
| W8 – W10 | 0,8 – 1,0 (8 – 10 атм) | 10−10 … 10−11 | Подземные паркинги, подвалы, цокольные этажи во влажных грунтах, открытые мостовые опоры. |
| W12 – W20 | 1,2 – 2,0 (12 – 20 атм) | < 10−12 | Бассейны, резервуары питьевой воды, плотины ГЭС, тоннели метрополитена глубокого заложения. |
2. Эталонный метод «мокрого пятна» по ГОСТ 12730.5
Метод мокрого пятна является арбитражным при любых спорных ситуациях между строительной лабораторией, заказчиком и инспекцией государственного строительного надзора (ГАСН).
Сущность методики:
- Подготовка образцов: для испытания изготавливается или выбуривается серия из 6 образцов-цилиндров диаметром 150 мм и высотой 150 мм (допускаются цилиндры диаметром 100 мм при крупности заполнителя до 20 мм). Образцы выдерживаются в нормальных условиях твердения (28 суток, влажность 95±5%, температура 20±2 °C).
- Герметизация боковой поверхности: цилиндры герметизируются в металлических стаканах-обоймах испытательной установки. По ГОСТ зазор между стенкой гильзы и образцом заполняется расплавленной смесью парафина и канифоли (в соотношении 1:1) либо обжимается специальными кольцевыми эластичными полиуретановыми манжетами.
- Подача воды и ступени давления: вода подается к нижней торцевой поверхности образца. Начальное избыточное давление устанавливается на уровне 0,2 МПа (2 атм) и выдерживается в течение 16 часов.
- Ступенчатое нагружение: если просачивания не произошло, давление повышают ступенями по 0,2 МПа каждые 16 часов: 0,4 → 0,6 → 0,8 → 1,0 → 1,2 МПа и далее до давления, при котором на образцах фиксируется появление капель или мокрого пятна.
- Критерий браковки серии: испытание прекращают, когда признаки просачивания воды фиксируются на трех образцах из шести. Марка бетона определяется по предыдущей ступени давления, на которой не менее четырех образцов оставались полностью сухими.
3. Экспресс-метод определения коэффициента фильтрации Kф
Для ускоренного входного контроля на бетонных заводах ГОСТ 12730.5 допускает определение марки W по коэффициенту фильтрации воды Kф при постоянном высоком давлении. Метод основан на законе фильтрации Дарси:
По полученному расчетному значению Kф марка бетона по водонепроницаемости W находится по эмпирической корреляционной таблице ГОСТ 12730.5 (Приложение 4). Время проведения испытания сокращается с нескольких суток до 2–4 часов.

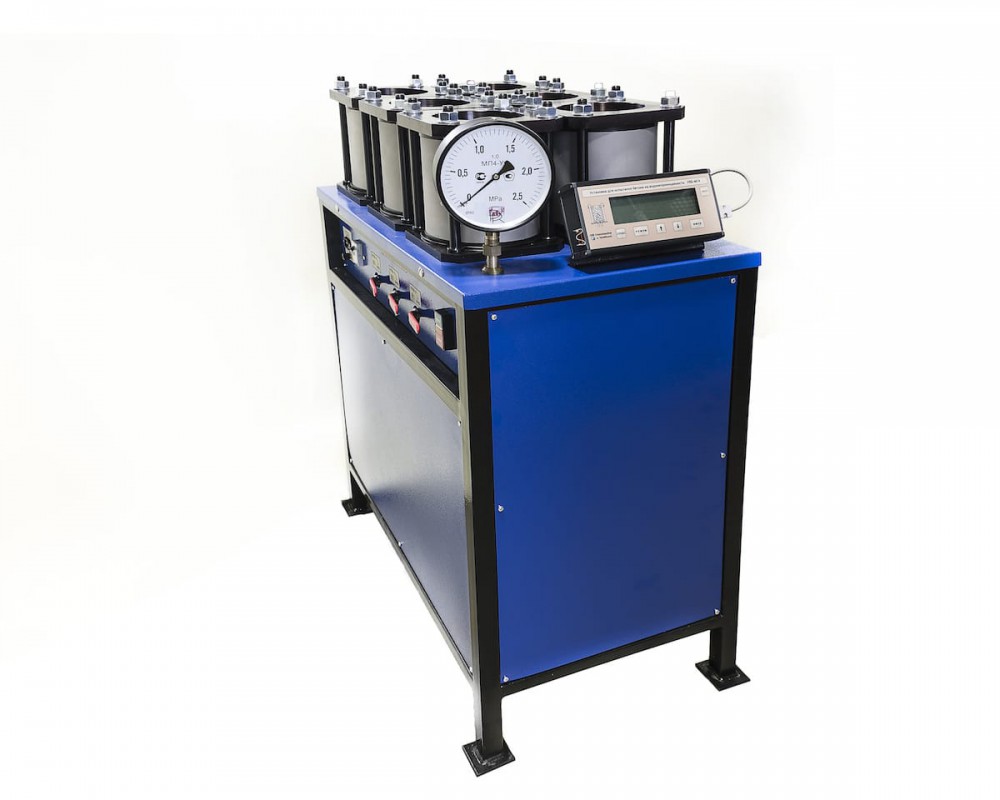

4. Оборудование СКБ «Стройприбор»: установка УВБ-МГ4
Для оснащения заводских и исследовательских строительных лабораторий СКБ «Стройприбор» выпускает установку испытания бетона на водонепроницаемость УВБ-МГ4, полностью соответствующую требованиям ГОСТ 12730.5-2018.
Технические преимущества установки УВБ-МГ4:

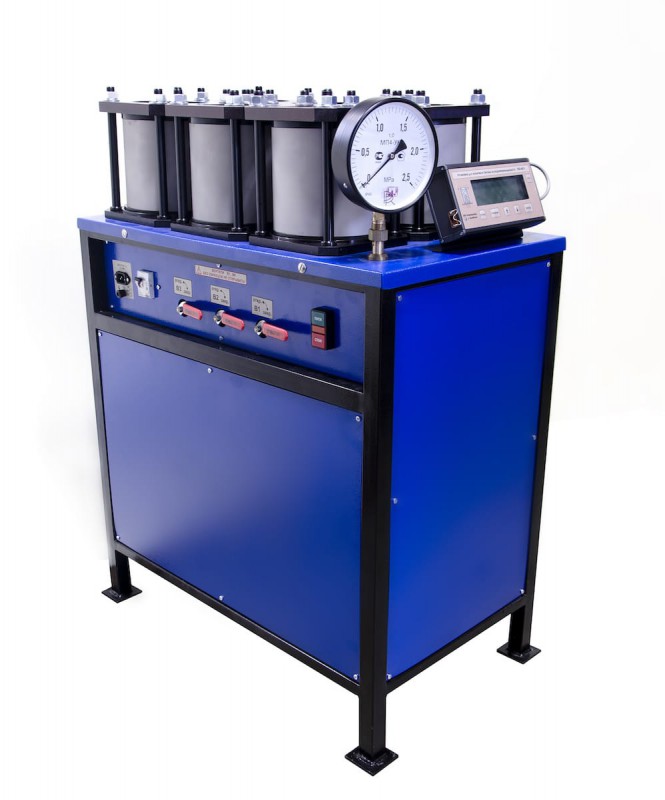

- Одновременное испытание 6 образцов: полноценная серия по ГОСТ 12730.5 испытывается в едином автоматическом цикле.
- Широкий диапазон испытательного давления: от 0,1 до 2,0 МПа (до 20 атмосфер), что перекрывает все проектные марки от W2 до W20.

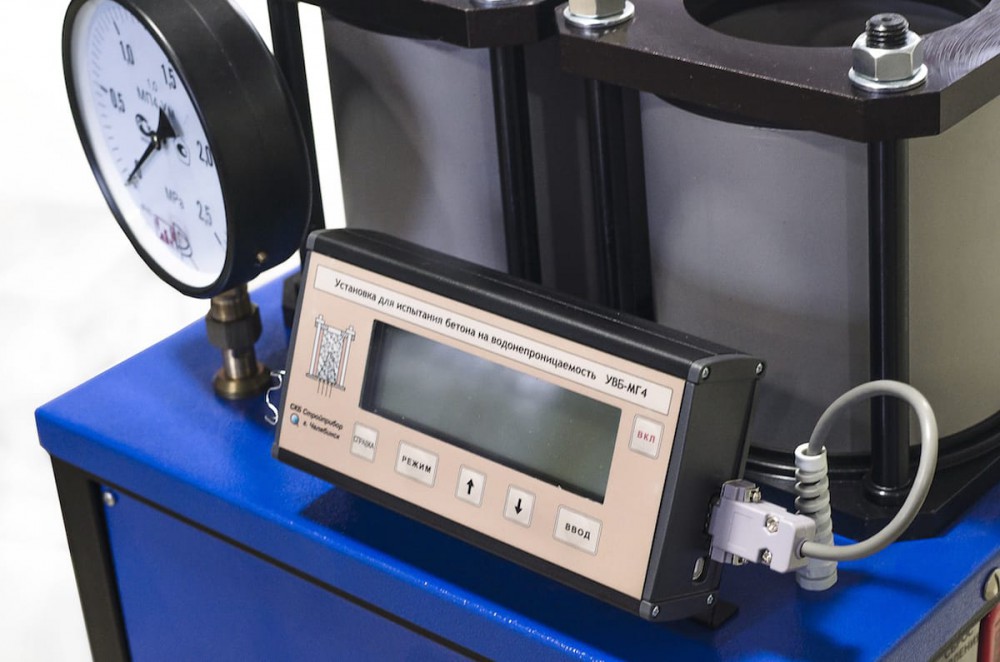

- Автоматическое поддержание давления: микропроцессорная система компенсирует микроутечки и поддерживает заданную ступень давления с точностью ±3% без постоянного участия лаборанта.
- Индивидуальное отключение гнезд: при появлении мокрого пятна на конкретном образце оператор перекрывает соответствующий вентиль, не сбрасывая давление с оставшихся пяти цилиндров.
- Энергонезависимый таймер: фиксация точной продолжительности нахождения каждого образца под давлением.
5. Технологические факторы повышения водонепроницаемости бетона
Если результаты лабораторных испытаний на установке УВБ-МГ4 показали несоответствие проектной марке W, технологам бетонного производства и строителям необходимо скорректировать следующие факторы:
- Водоцементное отношение (В/Ц): фундаментальный фактор. При снижении В/Ц с 0,60 до 0,40 объем капиллярных пор диаметром > 100 нм падает в 5–7 раз, что повышает водонепроницаемость с W4 до W12. Снижение водопотребности достигается за счет гиперпластификаторов на поликарбоксилатной основе.
- Микронаполнители (микрокремнезем, метакаолин): активный аморфный диоксид кремния вступает в пуццолановую реакцию с гидроксидом кальция Ca(OH)2, образуя вторичные нерастворимые гидросиликаты кальция (CSH-гель), кольматирующие микрокапилляры.
- Пенетрирующие (проникающие) гидроизоляционные добавки: содержат активные соли щелочноземельных металлов, которые при контакте с водой кристаллизуются внутри пор в виде нерастворимых игольчатых кристаллов, создавая самозалечивающийся эффект микротрещин раскрытием до 0,4 мм.
- Качество уплотнения смеси: недостаточная глубинная вибрация монолита оставляет воздушные поры объемом до 3–5%, снижая марку W на две-три ступени.
6. Чек-лист лабораторного контроля водонепроницаемости
- Проверить геометрические размеры образцов-цилиндров (150×150 мм) и отсутствие раковин на торцевых поверхностях.
- Обеспечить герметичность боковой поверхности образцов в стаканах установки УВБ-МГ4 парафино-канифольной смесью или манжетами, исключая пристенный прорыв воды.
- Соблюдать нормативный график подъема давления: выдерживать каждую ступень 0,2 МПа строго по 16 часов.
- Фиксировать момент появления мокрого пятна или первой капли воды с занесением времени и давления в рабочий журнал лаборатории.
- Оформлять официальный протокол испытаний по ГОСТ 12730.5-2018 с указанием проектного класса бетона по прочности и присвоенной марки W.
