Полусухая стяжка пола механизированным способом с фиброволокном за последние годы практически вытеснила классический товарный мокрый бетон из сегмента отделки квартир, коттеджей и коммерческих помещений. Подрядчики позиционируют ее как идеальное экспресс-решение: отсутствие протечек к соседям снизу, идеально ровная затертая «вертолетом» плоскость и возможность ходить по полу уже через 12–24 часа. Однако инженеры строительного контроля и судебные эксперты регулярно сталкиваются с обратной стороной технологии: растрескивание над трубами теплого пола, осыпание нижнего слоя в песок, отрыв керамогранита целыми пластами и вздутие дорогостоящего паркета или кварцвинила.
В чем кроется фундаментальная разница между гидратацией цемента в жестких растворах и подвижных смесях? Каковы реальные требования СП 29.13330.2011 «Полы» к прочности на сжатие и остаточной влажности перед настилом напольных покрытий? Ниже представлен независимый технологический анализ, подкрепленный данными натурных обследований и лабораторных испытаний кернов, замерами влагомерами Влагомер-МГ4Б и испытаниями адгезии измерителями ПСО-1МГ4С.
1. Нормативные требования СП 29.13330.2011 к стяжкам полов
Приемка стяжек должна осуществляться не по субъективным ощущениям отделочников («ровно и красиво»), а по строгим критериям актуализированного СП 29.13330.2011 (СНиП 2.03.13-88) и ГОСТов:
- Прочность на сжатие (п. 8.4 СП 29):
- Для выравнивания монолитных перекрытий под полимерные наливные полы — не менее 20 МПа (В15 / М200);
- Под укладку керамической плитки, керамогранита и рулонных покрытий — не менее 15 МПа (В12.5 / М150);
- Стяжки по упругому тепло-звукоизоляционному слою (плавающий пол) — не менее 20 МПа при минимальной толщине не менее 40–50 мм.
- Предельная остаточная влажность перед настилом покрытий (п. 8.14 СП 29):
- Под паркетную доску, штучный паркет, ламинат и кварцвинил (LVT) — не более 2.0% (по массе);
- Под рулонный линолеум и ковролин — не более 4.0%;
- Под керамическую плитку на цементный клей — не более 5.0%.
- Ровность поверхности (СП 71.13330.2017 «Изоляционные и отделочные покрытия»): просвет под 2-метровой контрольной рейкой не должен превышать 2 мм.
2. Механический капкан полусухой смеси: градиент плотности по высоте
Главный недостаток полусухой технологии кроется в водоцементном отношении смеси (В/Ц = 0.30–0.35) и способе ее укладки. Смесь подается пневмонагнетателем в виде рыхлой влажной массы («земляная консистенция»). В отличие от литого бетона, полусухой раствор не обладает текучестью и требует интенсивного виброуплотнения.
На реальной стройке никто не использует тяжелые виброрейки. Раствор распределяют лопатами и приминают ручным правилом, после чего затирают дисковой затирочной машиной («вертолетом»). В результате формируется опасный вертикальный градиент плотности:

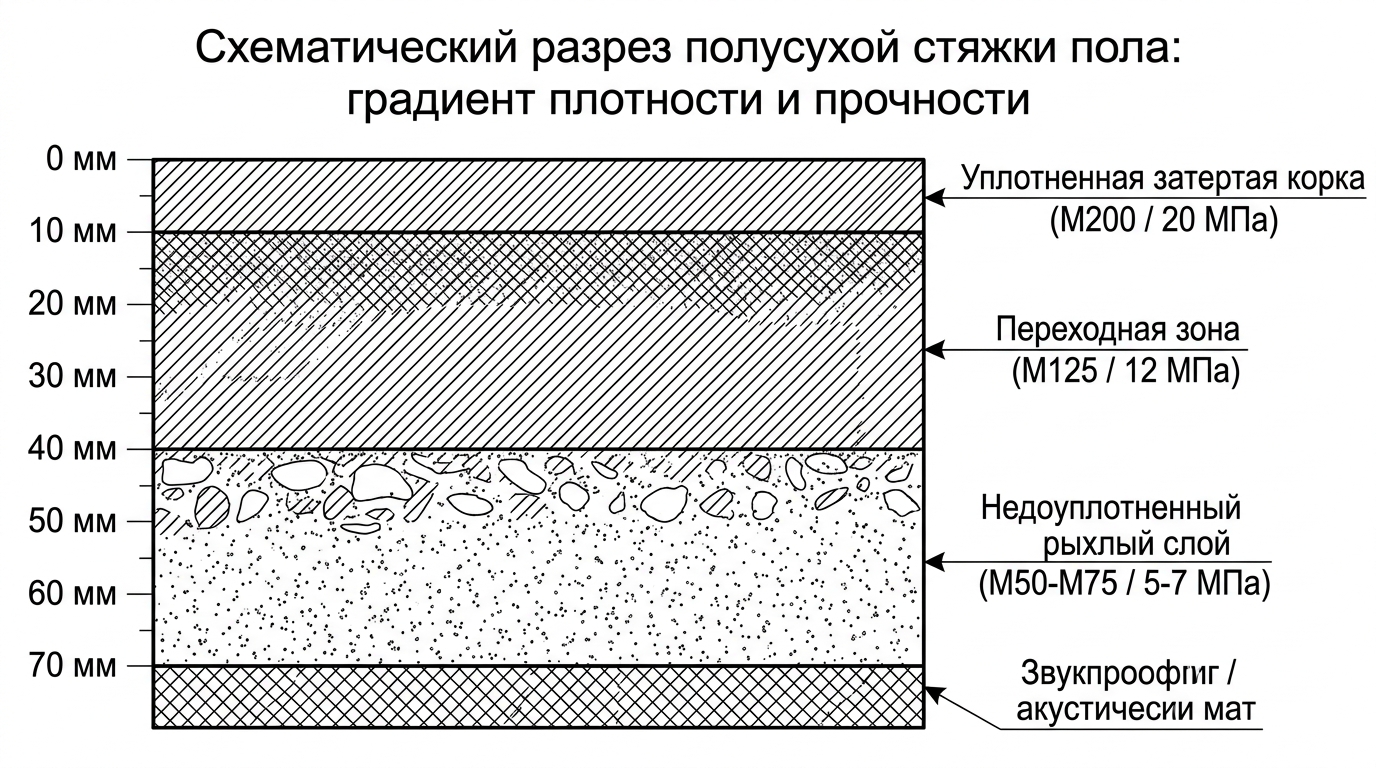

Что показывает кернение полусухих стяжек в лаборатории:
- Верхняя затертая корка (глубина 0–10 мм): благодаря давлению и заглаживанию дисками затирочной машины зерна цемента и песка плотно спрессованы. Поверхностная прочность на сжатие достигает 18–25 МПа (М200–М250). При поверхностном простукивании склерометром стяжка кажется абсолютно качественной.
- Средняя зона (глубина 10–40 мм): зона частичного уплотнения, прочность составляет 10–14 МПа (М100–М125).
- Придонный слой (глубина 40–80 мм): энергия затирочного диска не пробивает толщу смеси глубже 20–30 мм. Нижний слой остается в насыпном состоянии с критической пористостью (до 30–35%). Фактическая прочность на сжатие здесь часто не превышает 5–8 МПа (М50–М75) — материал легко крошится отверткой или пальцами.
Опасность для плавающих полов и теплого пола:
Если стяжка укладывается по мягкому утеплителю (пенополистирол, минераловатные звукоизоляционные маты) или по трубам водяного теплого пола, рыхлый нижний слой не способен воспринимать изгибающие моменты от сосредоточенных нагрузок (тяжелая мебель, перегородки). Происходит скрытое раздавливание нижней зоны, стяжка проседает, начинает «бухтеть» и ломается по трассам прокладки труб.
3. Миф об остаточной влажности: почему нельзя стелить ламинат через неделю
Один из самых вредных маркетинговых мифов: «Поскольку воды в полусухой стяжке мало, она полностью высыхает за 5–7 дней, и можно монтировать чистовой пол». Это грубейшее заблуждение.
Для полной гидратации портландцемента теоретически необходимо около 22–25% воды от массы цемента. В полусухой смеси воды действительно минимум. Но процесс набора прочности цементного камня подчиняется законам химической кинетики и продолжается не менее 28 суток во влажной среде. Если не укрыть полусухую стяжку полиэтиленовой пленкой на первые 7–10 суток, вода испарится раньше, чем прореагирует цемент — процесс гидратации остановится, и раствор превратится в спрессованный сухой песок.
Сроки естественной сушки стяжки до влажности $W \le 2.0\%$:
| Толщина стяжки | Классическая мокрая стяжка (В/Ц = 0.5) | Полусухая механизированная (В/Ц = 0.35) | Безопасный срок укладки паркета/ламината |
|---|---|---|---|
| 50 мм | 35 – 45 суток | 20 – 25 суток | Строго после замера влагомером ($W \le 2.0\%$) |
| 70 мм | 50 – 65 суток | 30 – 40 суток | Не ранее 30 суток с подтверждением по ГОСТ 21718 |
| 100 мм | 80 – 100 суток | 50 – 60 суток | Не ранее 50 суток при стабильной вентиляции |
4. Проблема сцепления плиточного клея: почему отскакивает керамогранит
При укладке плитки на полусухую стяжку отделочники часто жалуются: через 3–6 месяцев керамогранит начинает звенеть и отрывается руками вместе с тонким слоем раствора. Причина — затирочная глянцевая корка:
- При обработке «вертолетом» на поверхности концентрируется тонкая пленка цементного молочка («железнение»), перетертая с водой.
- После высыхания эта корка имеет нулевую паропроницаемость и закрытые поры. Плиточный клей не может проникнуть в толщу стяжки для механического зацепления.
- Обязательное технологическое правило: перед укладкой плитки или нанесением самонивелирующегося наливного пола поверхность полусухой стяжки должна быть отшлифована мозаично-шлифовальной машиной с алмазными франкфуртами для вскрытия пор и обеспылена промышленным пылесосом!
- Прочность сцепления (адгезия) плиточного клея со стяжкой по ГОСТ 32299-2013 / ГОСТ 34514-2019 должна составлять не менее 1.0 МПа при испытании на нормальный отрыв прибором ПСО-1МГ4С.
5. Лабораторный вердикт: сравнительная таблица технологий
| Критерий оценки | Классическая мокрая стяжка (М200 / В15) | Полусухая механизированная стяжка |
|---|---|---|
| Однородность плотности по глубине | Высокая (однородная структура 2100–2200 кг/м³) | Крайне низкая (градиент от 2000 вверху до 1600 внизу) |
| Прочность на сжатие в нижнем слое | 15 – 22 МПа | 5 – 9 МПа (риск разрушения) |
| Риск протечки к соседям снизу | Высокий (требует 100% герметичной гидроизоляции) | Минимальный (вода не выделяется) |
| Скорость монтажа и готовность к хождению | Низкая (ходить можно через 48–72 часа) | Высокая (до 250 м²/смену, пешие нагрузки через 12–24 ч) |
| Теплоотдача теплого пола ($\lambda$) | $\\lambda \\approx 1.4 — 1.6$ Вт/(м·°C) | $\\lambda \\approx 0.9 — 1.1$ Вт/(м·°C) (хуже греет из-за пор) |
6. Комплекс инструментального обследования стяжек пола
При оценке соответствия стяжки нормативным требованиям СП 29.13330 службами строительного контроля и независимыми экспертами проводится инструментальная дефектоскопия:

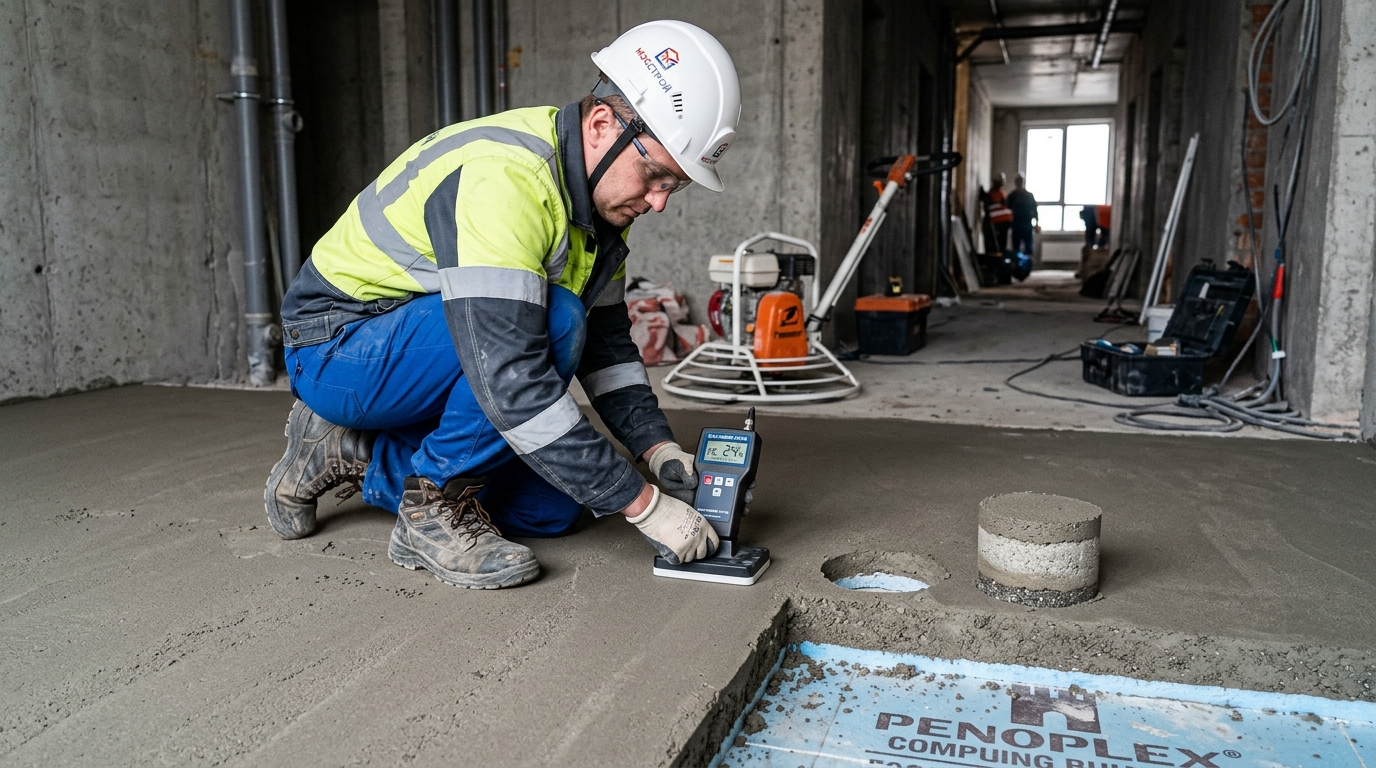

- Неразрушающий замер остаточной влажности: оперативное сканирование площади диэлькометрическим прибором Влагомер-МГ4Б по ГОСТ 21718-84 на глубину до 50 мм, а также эталонный арбитражный замер весовым и карбидным методом (CM-тест).
- Алмазное кернение и послойный предел прочности: высверливание кернов $\varnothing 50 — 100$ мм на всю толщину стяжки с последующим распилом на послойные образцы и испытанием на сжатие на прессе ПГМ-100МГ4 по ГОСТ 5802-86.

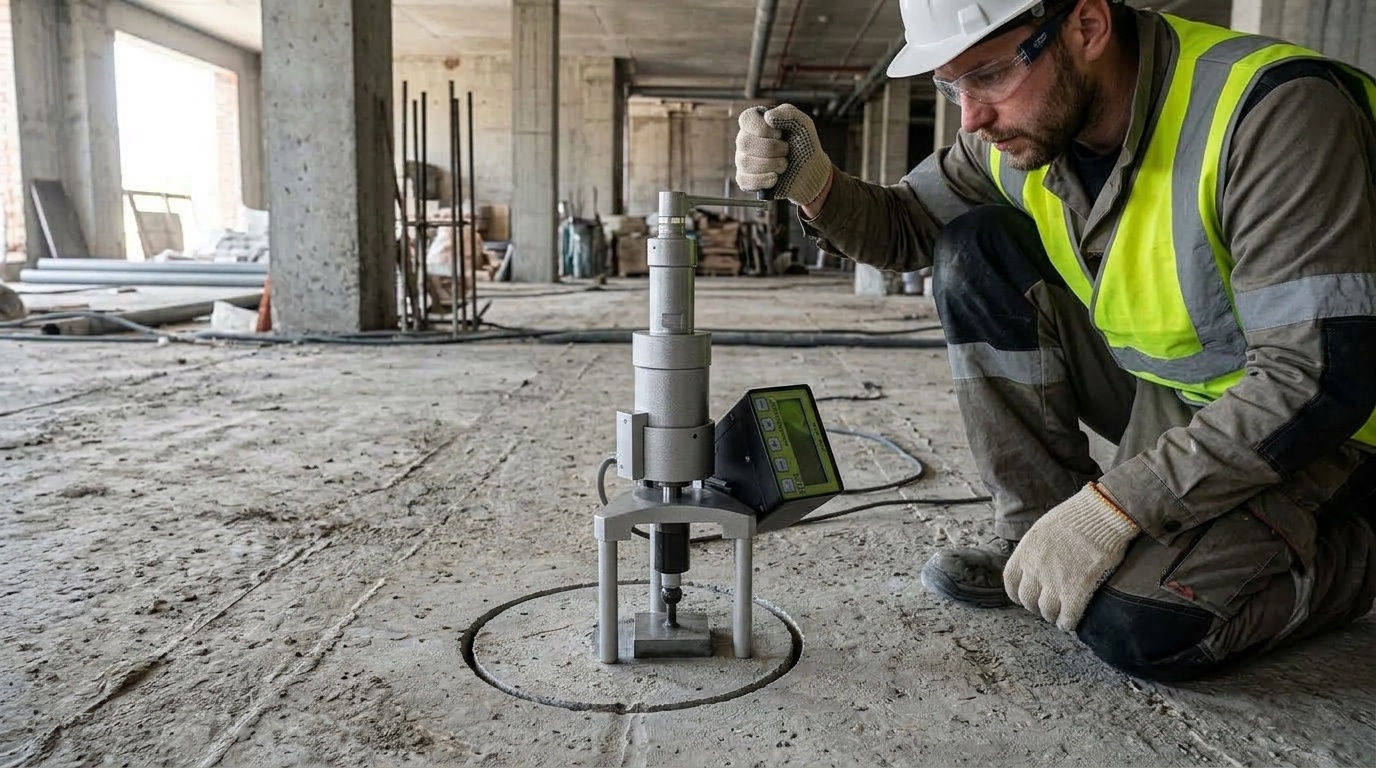

- Испытание адгезии финишных слоев: прямой отрыв стальных дисков адгезиметром ПСО-1МГ4С для проверки прочности контактного шва плиточного клея, наливного пола или эпоксидного состава.
- Акустическая дефектоскопия пустот («бухтения»): обнаружение зон отслоения стяжки от плит перекрытия и скрытых воздушных линз.
Итоговые рекомендации строителям и технадзору:
- Полусухая стяжка допустима в жилых помещениях только при толщине не менее 50 мм и обязательном добавлении фиброволокна (не менее 900 г/м³) и пластификаторов.
- Обязательно укрывайте свежую полусухую стяжку пленкой минимум на 7 суток для предотвращения потери воды и остановки гидратации.
- Никогда не укладывайте паркет, ламинат и LVT без официального замера остаточной влажности поверенным влагомером (значение не должно превышать 2.0%).
- Перед укладкой плитки обязательно сошлифовывайте глянцевую поверхностную пленку для обеспечения требуемой адгезии клея ($\ge 1.0$ МПа).
