Избыточное влагонакопление в толще наружных и внутренних ограждающих конструкций является одной из главных причин деструкции зданий, резкого снижения теплозащитных свойств стеновых материалов (теплопроводность влажной кладки возрастает в 2–3 раза), образования колоний патогенных плесневых грибов и шелушения фасадной отделки. При проведении комплексного технического обследования зданий по ГОСТ 31937-2024 и теплотехнического аудита по СП 50.13330.2012 инструментальное измерение фактической влажности стен позволяет точно локализовать первопричину отсыревания — от капиллярного подсоса грунтовых вод до скрытого промерзания мостиков холода — и разработать технически обоснованный проект санации.
1. Нормативная база контроля влажностного состояния конструкций
Оценка влажностного режима ограждений регулируется сводом взаимосвязанных нормативных документов:
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — регламентирует обязательный инструментальный замер влажности ограждающих конструкций при детальном инструментальном обследовании;
- ГОСТ 21718-84 «Материалы строительные. Диэлькометрический метод измерения влажности» — устанавливает технические требования к высокочастотным влагомерам и правила их градуировки;
- СП 50.13330.2012 «Тепловая защита зданий» (с Изменениями № 1–3) — нормирует требования к сопротивлению паропроницанию, защите от переувлажнения и допустимой расчетной влажности материалов в условиях эксплуатации А и Б;
- СП 15.13330.2020 «Каменные и армокаменные конструкции» — определяет влияние водонасыщения кладки на ее расчетную прочность при сжатии и морозостойкость;
- ГОСТ 26629-2024 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций» — устанавливает правила поиска зон увлажнения методом инфракрасной термографии.
Коэффициент теплопроводности сухого воздуха в порах материала составляет $\lambda_{\text{возд}} \approx 0.026$ Вт/(м·°C), тогда как теплопроводность свободной воды равна $\lambda_{\text{воды}} \approx 0.6$ Вт/(м·°C) — в 23 раза выше! При повышении объемной влажности кирпичной кладки всего на 5% ее термическое сопротивление снижается на 35–45%, что приводит к катастрофическим теплопотерям здания и промерзанию углов.
2. Классификация источников влаги: 5 ключевых причин отсыревания стен
Грамотный инженер-обследователь начинает инструментальную диагностику с идентификации природы увлажнения:
| Тип увлажнения | Механизм возникновения и локализация | Диагностические признаки при обследовании |
|---|---|---|
| Капиллярный подсос | Подъем грунтовой влаги по микропорам кладки цоколя и первых этажей из-за разрушения или отсутствия горизонтальной отсечной гидроизоляции. | Влажность максимальна у пола цоколя и плавно затухает на высоте 1.0–2.0 м («волнообразная граница»). Массивные белые высолы сульфатов. |
| Конденсационная влага | Выпадение конденсата из внутреннего теплого воздуха помещения на охлажденных поверхностях (мостики холода, углы, приоконные откосы). | Влажность сконцентрирована строго в поверхностном слое (1–5 мм). Развитие черной плесени (Aspergillus niger) в углах комнат. |
| Атмосферная влага | Проникновение косого дождя и талой воды через дефектные фасадные межпанельные швы, трещины кирпичной облицовки, поврежденные водостоки. | Локальные сырые пятна на фасаде под сливами, трещинами или парапетами, активизирующиеся после обильных ливней. |
| Технологическая влага | Остаточная вода затворения после мокрых строительных процессов (монолитный бетон, цементные стяжки, штукатурка, кладочный раствор). | Равномерное глубокое увлажнение всего массива новостройки. Постепенное снижение влажности в течение 1–2 лет эксплуатации. |
| Аварийная протечка | Скрытые свищи в замурованных трубопроводах отопления, ГВС, ХВС, канализации или дефекты кровельного гидроизоляционного ковра. | Круглогодичное мокрое пятно постоянной интенсивности, не зависящее от времени года и погодных осадков. |
3. Прямой эталонный метод: сушильно-весовой по ГОСТ 21718-84
Сушильно-весовой (гравиметрический) метод является прямым арбитражным эталоном измерений. Его результаты обладают безусловной доказательной силой в судах и при разрешении градостроительных споров.
Порядок проведения испытания:
- Отбор проб из тела конструкции: С помощью безударной дрели с полым алмазным сверлом на малых оборотах (чтобы избежать фрикционного нагрева и испарения влаги) отбираются пробы материала (порошок, керны или осколки) на глубинах 20, 50 и 100 мм от поверхности;
- Герметизация образцов: Отобранная проба массой 30–50 г мгновенно помещается в стеклянный лабораторный бюкс с притертой крышкой для исключения влагообмена с атмосферой;
- Первичное взвешивание: В лабораторных условиях бюкс с влажным материалом взвешивается на аналитических весах с погрешностью не более 0.01 г (фиксируется влажная масса образца $m_1$);
- Высушивание в сушильном шкафу: Бюкс с открытой крышкой помещается в сушильный шкаф и выдерживается при температуре $105 \pm 2$°C (для гипсовых и содержащих органику материалов — при $50 \pm 2$°C) до достижения постоянной массы;
- Расчет массовой влажности: После охлаждения в эксикаторе образец взвешивается повторно (сухая масса $m_2$). Фактическая массовая влажность $W$ (%) вычисляется по формуле:
$$W = \frac{m_1 — m_2}{m_2} \cdot 100\%$$
4. Косвенный диэлькометрический метод: прибор Влагомер-МГ4Б

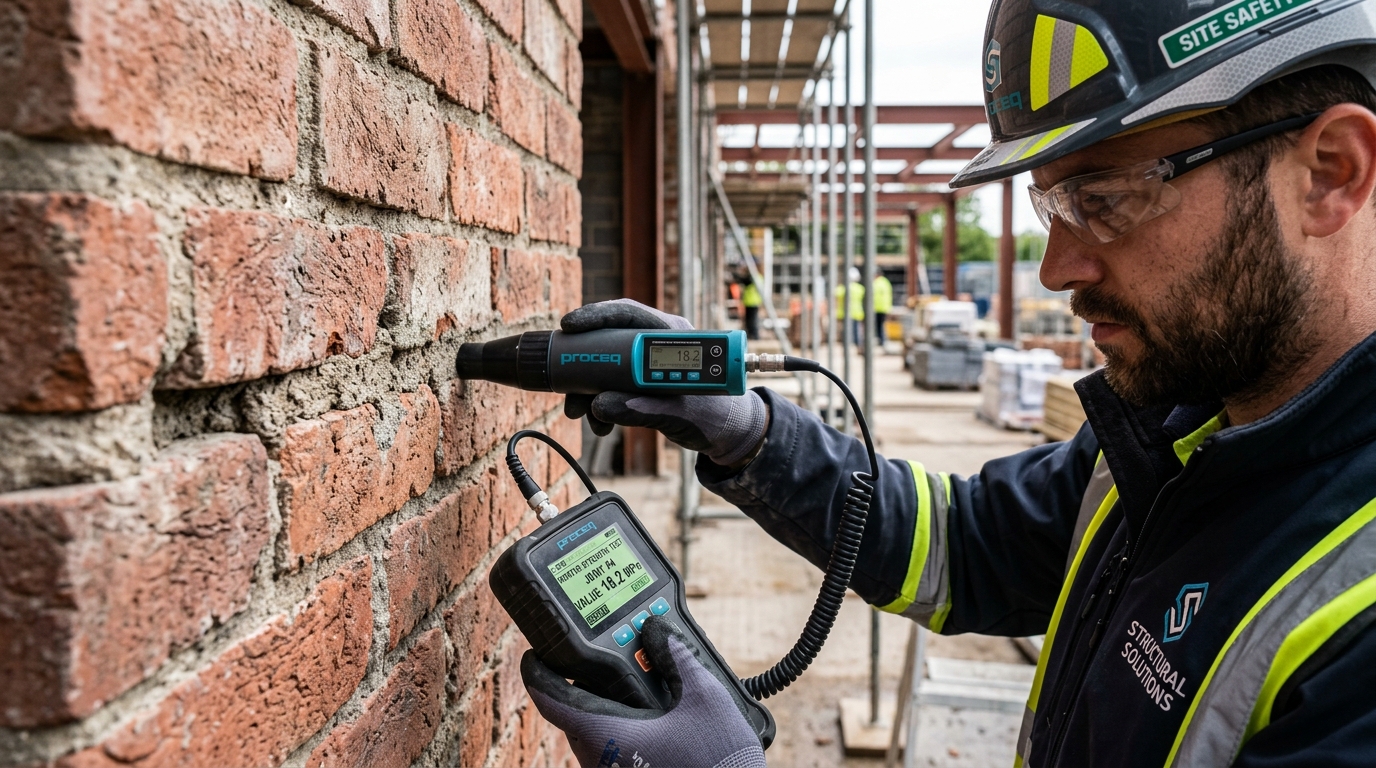

При обследовании жилых квартир с чистовой отделкой или масштабных фасадов выбуривание десятков шпуров недопустимо. Основным рабочим инструментом обследователя выступает диэлькометрический метод неразрушающего контроля по ГОСТ 21718-84.
Метод основан на зависимости диэлектрической проницаемости среды $\varepsilon$ от содержания свободной и связанной влаги. Поскольку относительная диэлектрическая проницаемость воды ($\varepsilon \approx 81$) на порядок превосходит проницаемость сухого кирпича ($\varepsilon \approx 4–5$) и бетона ($\varepsilon \approx 5–6$), высокочастотное электромагнитное поле прибора чутко реагирует на малейшее присутствие влаги.
Преимущества прибора Влагомер-МГ4Б (СКБ «Стройприбор»):
- Абсолютная неразрушаемость: Датчик прикладывается к поверхности стены через обои, краску или плитку без повреждения интерьера;
- Глубина зондирования: Высокочастотное планарное поле проникает на глубину до 20–50 мм, фиксируя внутреннее распределение влаги, а не только поверхностную конденсационную пленку;
- Предустановленные градуировки: Прибор имеет встроенные заводские зависимости для тяжелого бетона (ГОСТ 26633), керамического и силикатного кирпича, керамзитобетона, газобетона (D400–D700) и цементно-песчаных стяжек;
- Энергонезависимая память: Память на 1000 серий измерений с фиксацией даты и времени позволяет оперативно картировать влажностные поля сотен помещений с последующим экспортом на ПК через USB.
5. Тепловизионная съемка и расчет точки росы с приборами ТГЦ-МГ4
Влажностный аудит не может рассматриваться изолированно от тепловлажностного микроклимата помещения. Конденсация паров на стенах возникает тогда, когда температура внутренней поверхности стены $\tau_{\text{ст}}$ опускается ниже температуры точки росы $t_{\text{росы}}$.
Комплексный полевой регламент включает в себя:
- Прецизионный замер параметров микроклимата: С помощью цифрового термогигрометра ТГЦ-МГ4 измеряется температура воздуха в помещении $t_B$ и относительная влажность $\varphi_B$;
- Расчет температуры точки росы: Прибор автоматически вычисляет температуру выпадения конденсата. Например, при комфортной температуре воздуха $t_B = +20$°C и нормальной влажности $\varphi_B = 55\%$ точка росы составляет $+10.7$°C. Если же влажность в комнате из-за плохой вентиляции поднялась до $75\%$, точка росы возрастает до $+15.4$°C;
- Тепловизионное сканирование ограждения: С помощью поверенного тепловизора строится термограмма наружной стены. Если в углах сопряжений или оконных откосах температура падает ниже точки росы, фиксируется активное выпадение конденсата;
- Контроль воздухообмена: Оценка работы естественной и принудительной вентиляции выполняется электронным анемометром ИСП-МГ4 на вентиляционных решетках.
6. Предельно допустимые нормы влажности стройматериалов по СП 50.13330
Свод правил СП 50.13330.2012 жестко нормирует расчетную эксплуатационную влажность строительных материалов в конструкциях в зависимости от зоны влажности региона (сухая, нормальная, влажная):
| Строительный материал | Условия А (сухие) | Условия Б (нормальные/влажные) | Критический порог брака | Последствия превышения нормы |
|---|---|---|---|---|
| Бетон тяжелый монолитный | 2.0% | 3.0% | > 4.5% | Коррозия арматуры, шелушение бетона при морозе |
| Кирпич керамический полнотелый | 1.0% | 2.0% | > 4.0% | Высолы, сколы лицевой поверхности кирпича |
| Кирпич силикатный | 2.0% | 4.0% | > 6.0% | Разупрочнение силикатного камня, морозная деструкция |
| Газобетон автоклавный (D400–D600) | 4.0% | 5.0% | > 8.0% | Падение теплосопротивления R в 2 раза, растрескивание |
| Стяжка цементно-песчаная (под паркет) | — | 2.0% | > 2.5% | Вздутие и коробление паркета, отслоение полимеров |
| Древесина несущих стен и балок | 12.0% | 15.0% | > 20.0% | Гниение, поражение дереворазрушающими грибами |
7. Составление картограммы увлажнения и подготовка отчета
По результатам обследования инженер формирует итоговый научно-технический отчет:
- Построение картограммы влажностных полей: На исполнительную развертку стен наносится сетка измерений с шагом 0.5–1.0 м. Цветовой градиент (от зеленого до темно-синего) наглядно иллюстрирует границу влаги и локализует эпицентр намокания;
- Сопоставление с тепловизионной картой: Сравнение влажностной карты с термограммами наружной и внутренней стороны позволяет однозначно отделить конденсационное увлажнение от капиллярного или аварийного;
- Разработка инженерных рекомендаций: В отчете формулируются конкретные методы ликвидации причин: устройство инъекционной отсечной гидроизоляции микроцементами или кремнийорганическими смолами, монтаж приточной вентиляции, утепление фасадными плитами по расчету точки росы.
8. Приборный комплекс ВекторНК для влажностного и микроклиматического аудита
Инженерный центр «ВекторНК» оснащает экспертные организации и испытательные лаборатории полным комплектом оборудования для тепло-влажностного обследования зданий:
Влагомер строительных материалов Влагомер-МГ4Б
Диэлькометрический влагомер по ГОСТ 21718-84. Экспресс-измерение влажности бетона, кирпича, газобетона и стяжек без повреждения отделки. Память на 1000 серий, экспорт на ПК.
Термогигрометр ТГЦ-МГ4
Прецизионный прибор для замера температуры и влажности воздуха в помещениях с автоматическим расчетом точки росы. Для аудита вентиляции применяется анемометр ИСП-МГ4.
Профессиональные тепловизоры
Инфракрасные камеры высокого разрешения по ГОСТ 26629-2024. Бесконтактное обнаружение скрытых зон намокания, мостиков холода и дефектов монтажа утеплителя.
Измеритель теплового потока ИТП-МГ4 «Поток»
Прибор для измерения плотности тепловых потоков по ГОСТ 26254. Позволяет инструментально доказать снижение фактического сопротивления теплопередаче влажной стены.
9. Часто задаваемые вопросы (FAQ)
1. Можно ли измерить влажность стены игольчатым влагомером для дерева?
Нет, это распространенная грубая ошибка. Игольчатые кондуктометрические приборы рассчитаны на электропроводность древесины. В бетоне и кирпиче растворенные соли создают колоссальную погрешность (прибор показывает зашкаливающую влажность даже на сухой стене с высолами). Для минеральных строительных материалов ГОСТ 21718 предписывает применять диэлькометрический прибор Влагомер-МГ4Б.
2. Как отличить конденсат от капиллярного подсоса грунтовых вод?
При конденсации влага локализуется строго в тонком поверхностном слое стены (1–3 мм), а в глубине материал остается сухим. При капиллярном подсосе стена пропитана влагой на всю глубину кладки от фундаментной подошвы. Это легко проверяется послойным замером прибором Влагомер-МГ4Б или отбором проб на разной глубине по ГОСТ 21718.
3. Какая влажность стяжки допустима перед укладкой ламината или паркета?
По СП 29.13330.2011 «Полы» остаточная массовая влажность цементно-песчаной или бетонной стяжки не должна превышать 2.0% (а при укладке на полиуретановый клей — не более 1.8%). Укладка паркета на влажную стяжку гарантированно приводит к его короблению и отрыву через 2–3 месяца.
4. Влияет ли краска или обои на показания Влагомера-МГ4Б?
Бумажные и флизелиновые обои, а также водно-дисперсионные краски практически не влияют на показания, так как глубина проникновения электромагнитного поля датчика Влагомер-МГ4Б достигает 50 мм. Металлизированные обои или фольгированную пароизоляцию перед измерениями необходимо локально надрезать.
5. Как часто необходимо поверять влагомеры строительных материалов?
Межповерочный интервал для приборов серии Влагомер-МГ4 составляет 1 год. Инженерный центр «ВекторНК» обеспечивает регулярную поверку с передачей данных во ФГИС «АРШИН».
6. Где заказать комплексное оборудование для обследования влажности зданий?
Инженерный центр «ВекторНК» поставляет влагомеры стройматериалов Влагомер-МГ4Б, цифровые термогигрометры ТГЦ-МГ4, электронные анемометры ИСП-МГ4, измерители тепловых потоков ИТП-МГ4 и тепловизоры с официальной гарантией и государственной поверкой.
