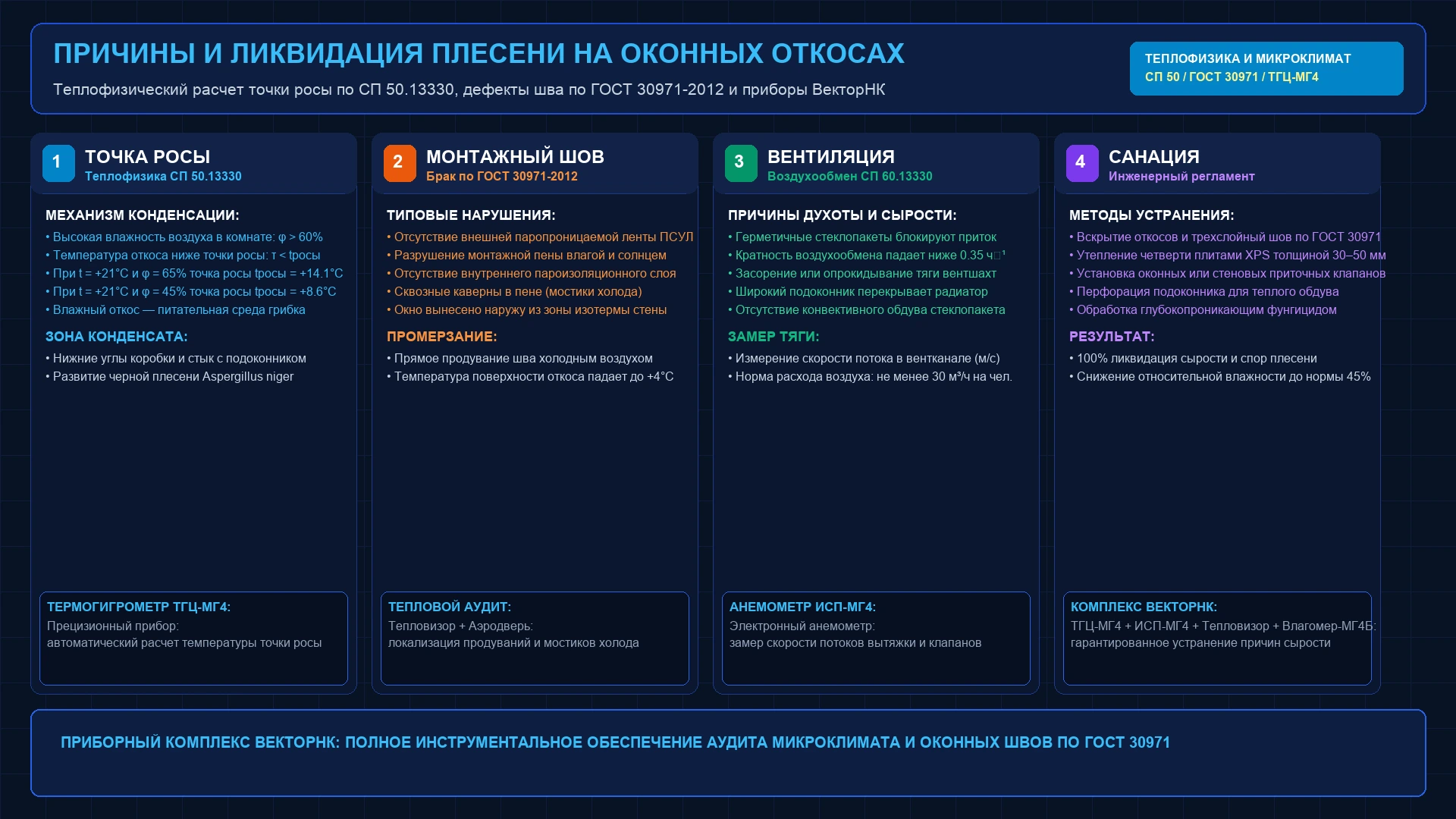

Плесень на откосах вокруг пластикового окна: причины, точка росы по СП 50.13330, дефекты монтажа по ГОСТ 30971 и приборы контроля

Появление темных пятен плесени и постоянной сырости на внутренних оконных откосах и в углах примыкания подоконника — распространенная строительно-физическая патология, с которой сталкиваются жильцы как новостроек, так и реконструируемых зданий после замены старых деревянных рам на современные герметичные стеклопакеты. Черная плесень (в основном штаммы Aspergillus niger, Cladosporium и Penicillium) не только разрушает отделочные слои, штукатурку и утеплитель, но и выделяет в воздух помещений токсичные микотоксины и миллионы летучих аллергенных спор. Попытки смыть налет бытовой химией или закрасить откос водоэмульсионной краской дают лишь кратковременный визуальный эффект на 2–3 недели, поскольку не устраняется первопричина проблемы: сочетание локального промерзания ограждающей конструкции и смещения изотермы точки росы на внутреннюю поверхность отделки в соответствии с требованиями СП 50.13330.2012 «Тепловая защита зданий».

1. Теплофизика конденсации влаги: расчет точки росы по СП 50.13330.2012

Конденсация влаги на ограждающих конструкциях подчиняется фундаментальным законам термодинамики влажного воздуха. Воздух внутри отапливаемого жилого помещения всегда содержит определенное количество водяного пара. Чем выше температура воздуха $t$, тем большую массу влаги в газообразном состоянии он способен удерживать без выпадения капель. Точка росы ($t_p$) — это температура, до которой должен охладиться влажный воздух с заданной относительной влажностью ($\varphi$), чтобы содержащийся в нем пар достиг состояния 100% насыщения и сконденсировался в виде жидкой воды на твердой поверхности.

В соответствии с п. 5.7 СП 50.13330.2012 «Тепловая защита зданий», температура внутренней поверхности ограждающих конструкций (включая оконные откосы и углы примыкания) в зоне теплопроводных включений не должна опускаться ниже температуры точки росы внутреннего воздуха при расчетной температуре наружного воздуха в холодный период года.

Анализ таблицы наглядно демонстрирует критическую зависимость: если в комнате поддерживается комфортная температура $+22$ °C, но из-за отсутствия вентиляции относительная влажность поднялась до $70\%$, конденсат начнет обильно осаждаться на любых поверхностях, чья температура ниже $+16.3$ °C! В зимнее время температура неутепленного или продуваемого оконного откоса легко опускается до $+8\dots+12$ °C, что гарантирует непрерывное мокнутие отделки на протяжении всех холодных месяцев. Постоянная влажность штукатурки свыше $8\dots 10\%$ создает идеальный субстрат для прорастания спор мицелия плесневых грибов.

2. Строительный брак узлов примыкания: нарушение требований ГОСТ 30971-2012

По статистике строительно-технических экспертиз Инженерного центра «ВекторНК», более $75\%$ случаев плесени на оконных откосах вызваны грубыми нарушениями ГОСТ 30971-2012 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия». Монтажный шов — это не просто заполнение зазора между рамой и стеной монтажной пеной, а сложная трехслойная энергоэффективная система со строго заданными физическими свойствами каждого слоя:

1. Наружный защитный водоизоляционный паропроницаемый слой (Слой 1):

   Его функция — защита полиуретановой пены от разрушительного воздействия ультрафиолетового солнечного излучения, прямого попадания дождевой влаги и ветрового напора, при этом обеспечивая беспрепятственный вывод пара из центрального слоя на улицу. Должен выполняться из предварительно сжатых саморасширяющихся уплотнительных лент (ПСУЛ) или специальных паропроницаемых диффузионных лент и мастик (паропроницаемость не менее $0.15$ мг/(м·ч·Па)).
   Типовой брак: ПСУЛ не монтируется вовсе; монтажная пена срезается ножом заподлицо со стеной и остается открытой солнцу и дождям, вследствие чего гидролизуется и превращается в пыль за 1–2 сезона.

2. Центральный теплозвукоизоляционный слой (Слой 2):

   Выполняется из однокомпонентной или двухкомпонентной полиуретановой пены с мелкопористой структурой. Коэффициент теплопроводности качественной пены составляет $\lambda = 0.035\dots 0.040$ Вт/(м·°C). Слой должен быть сплошным, без каверн, трещин и сквозных пустот по всему периметру рамы.
   Типовой брак: Использование дешевой бытовой пены с высоким вторичным расширением и крупными порами; неполное заполнение монтажного зазора (пустоты за рамой и под отливом); запенивание на сухую неочищенную пыльную поверхность проема, приводящее к адгезионному отрыву пены от бетона или кирпича.

3. Внутренний пароизоляционный слой (Слой 3):

   Его задача — полностью предотвратить диффузию теплого водяного пара из объема жилого помещения внутрь монтажного шва. Выполняется с помощью пароизоляционных самоклеящихся лент (дублированных металлизированной фольгой) или специальных акриловых пароизоляционных герметиков (паропроницаемость не более $0.01$ мг/(м·ч·Па)). Главное правило строительной теплофизики: «Изнутри плотнее, чем снаружи».
   Типовой брак: Внутренняя пароизоляция полностью игнорируется монтажниками. Теплый пар проникает в толщу пены, охлаждается до точки росы, конденсируется и замерзает, превращая утеплитель в сплошной ледяной мостик холода.

3. Влияние микроклимата и вентиляции по СП 60.13330.2020 и СанПиН 1.2.3685-21

Вторым обязательным фактором развития плесени является критическое нарушение естественного воздухообмена. Старый жилой фонд (типовые серии панельных и кирпичных домов) проектировался с расчетом на естественную вентиляцию: приток свежего наружного воздуха осуществлялся через неплотности и щели деревянных оконных столярных переплетов (инфильтрация), а удаление отработанного воздуха происходило через гравитационные вытяжные каналы на кухне и в санузлах.

После установки современных двухкамерных стеклопакетов с многоконтурными резиновыми уплотнителями воздухопроницаемость оконных блоков снижается до нуля. Приток воздуха полностью прекращается, что приводит к цепной реакции:

• Опрокидывание или затухание вентиляции: Без притока естественная вытяжка перестает тянуть. Кратность воздухообмена падает с нормативных $0.35\dots 0.5$ ч⁻¹ до опасных $0.05$ ч⁻¹;
• Взрывной рост влажности: Жизнедеятельность семьи из 3–4 человек (дыхание, потоотделение, стирка, душ, приготовление пищи, полив комнатных растений) ежедневно генерирует в воздух квартиры от $8$ до $15$ литров воды. При закрытых окнах влажность подскакивает с зимней нормы $30\dots 45\%$ до $70\dots 85\%$;
• Нехватка кислорода и накопление углекислого газа: Концентрация CO₂ превышает гигиеническую норму $1000$ ppm (достигая $2500\dots 3500$ ppm), вызывая сонливость и головные боли, а на стенах появляется влажный конденсат.

В соответствии с СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», минимальный расход наружного воздуха для жилых помещений должен составлять не менее $30$ м³/ч на одного человека (или не менее $3.0$ м³/ч на $1$ м² жилой площади). Если приток не организован принудительно (оконные или стеновые приточные клапаны), выпадение конденсата на откосах неизбежно даже при идеальном монтажном шве!

4. Роль отопительных приборов и конструкций подоконных досок

Конвективный тепловой режим оконного проема имеет решающее значение для предотвращения плесени. Радиатор водяного отопления всегда размещается строго под оконным проемом не случайно: восходящий поток нагретого конвективного воздуха экранирует холодное ниспадающее излучение от стеклопакета, обдувает нижнюю зону рамы и просушивает подоконник и боковые откосы.

Типичные дефекты интерьерного ремонта, провоцирующие сырость:

• Слишком широкий подоконник без перфорации: При установке подоконной доски глубиной $400\dots 600$ мм, которая полностью нависает над радиатором, конвективный поток горячего воздуха отсекается и уходит в центр комнаты. В подоконной нише образуется застойный мешок холодного воздуха, где температура падает до $+10\dots+14$ °C;
• Глухие декоративные экраны на батареях: Массивные деревянные или МДФ-короба без развитой перфорации снижают теплоотдачу радиатора на $25\dots 40\%$;
• Длинные плотные шторы до пола: Перекрывают конвекцию от батареи к окну, создавая за шторой холодную изолированную климатическую зону с повышенной относительной влажностью;
• Отсутствие утеплителя под подоконником: Пространство под подоконной доской часто запенивается хаотично или замазывается тонким слоем штукатурки по пустотелому кирпичу, в результате чего нижний монтажный узел продувается насквозь.

5. Инструментальная диагностика: тепловизор, аэродверь, ТГЦ-МГ4 и ИСП-МГ4

Для безошибочного выявления причин промерзания и сырости эксперты Инженерного центра «ВекторНК» применяют комплекс неразрушающего контроля и измерительные приборы, внесенные в Государственный реестр СИ РФ и поверенные во ФГИС «АРШИН».

6. Пошаговый регламент ликвидации плесени и капитальной санации узла примыкания

Капитальное устранение плесени требует ликвидации первопричин промерзания и нормализации воздухообмена. Выполнение работ осуществляется строго по инженерному регламенту:

1. Вскрытие отделки откосов: Полный демонтаж пластиковых панелей (сэндвич-панелей) или сбивка пораженной грибком штукатурки вплоть до капитального стенового основания (кирпич, бетон).
2. Глубокая фунгицидная санация: Механическая зачистка спор плесени металлической щеткой с последующей обработкой основания профессиональным антисептиком глубокого проникновения на основе четвертичных аммониевых соединений или активного хлора в 2–3 слоя с технологической сушкой тепловой пушкой.
3. Ревизия и перезапенивание монтажного шва: Полное удаление деструктированной, намокшей или крошащейся пены. Очистка обеспыливанием и увлажнение стенового проема. Послойное заполнение шва монтажной профессиональной полиуретановой пеной под пистолет с плотной мелкоячеистой структурой (вторичное расширение не более $15\dots 20\%$).
4. Герметизация шва по ГОСТ 30971-2012: Установка со стороны улицы паропроницаемой ленты ПСУЛ или диффузионного герметика (Стиз А), а со стороны помещения — сплошной дублированной фольгой пароизоляционной ленты или бутилового пароизоляционного герметика (Стиз В).
5. Капитальное утепление откоса: Монтаж плит экструдированного пенополистирола (XPS) толщиной $30\dots 50$ мм на клей-пену по всему периметру проема с заходом на раму оконного профиля на $15\dots 20$ мм. Это гарантированно выводит изотерму $+16$ °C за пределы внутренней отделки.
6. Обеспечение конвекции от радиатора: Если подоконник нависает над батареей более чем на $1/3$, в подоконную доску врезаются конвекционные пластиковые или алюминиевые решетки для прямого обдува стеклопакета и нижних углов рамы теплым воздухом.
7. Восстановление нормативного воздухообмена: Установка саморегулирующихся оконных приточных клапанов щелевого типа (в фальц рамы) или стенового приточного клапана/бризера с подогревом воздуха. Проверка тяги вентшахты анемометром ИСП-МГ4.

7. Приборная база ВекторНК для обследования микроклимата и строительных конструкций

Инженерный центр «ВекторНК» предлагает полный спектр контрольно-измерительного оборудования завода СКБ «Стройприбор» для профессиональной экспертизы оконных блоков, ограждающих конструкций и параметров микроклимата:
