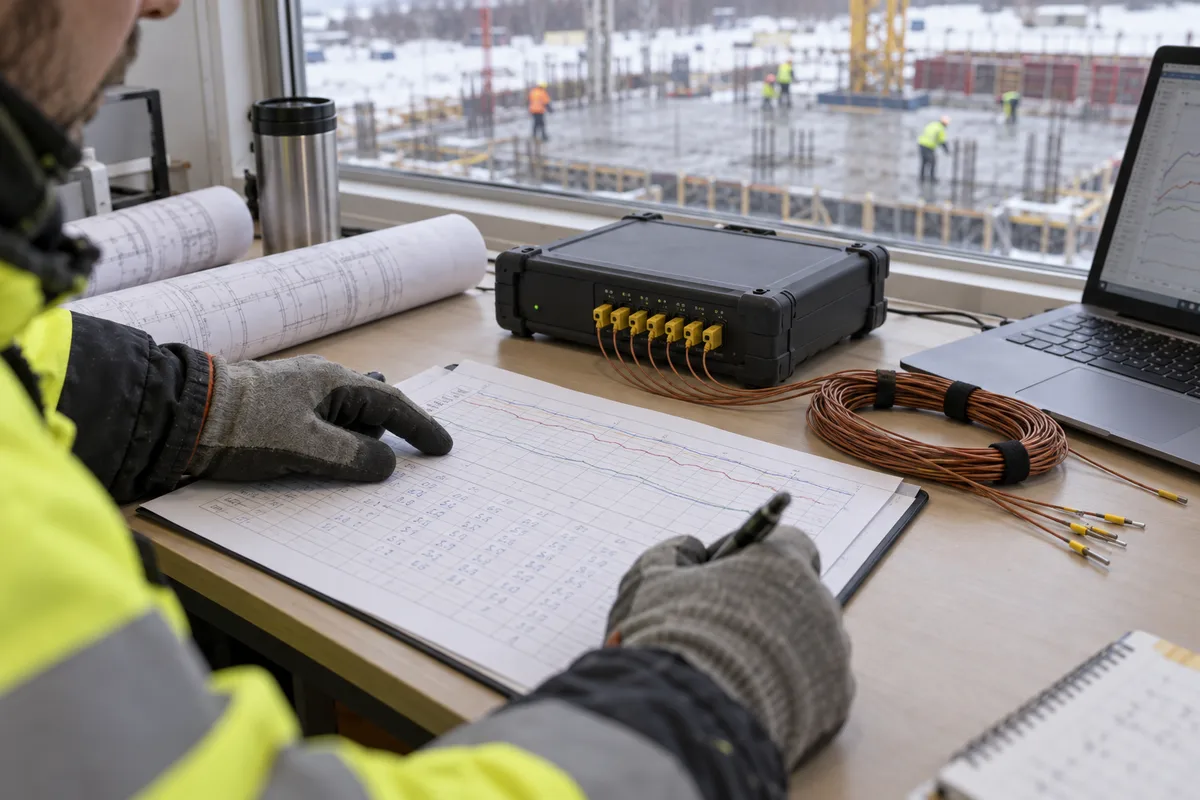

Журнал контроля температуры бетона фиксирует, как конструкцию выдерживали после укладки смеси: где, когда и каким прибором измеряли температуру, как менялся режим и кто принимал смену. Для прогрева нужны фактические показания в теле бетона с привязкой к точкам на схеме. Температура воздуха в тепляке или положение переключателя трансформатора этих записей не заменяют.
Ниже — состав температурного листа, пример заполнения и два файла для работы. Материал посвящен именно температурному контролю. Общая организация исполнительной документации разобрана отдельно в статье об электронном журнале бетонных работ.
Когда нужен журнал контроля температуры бетона
Пункт 5.11.17 СП 70.13330.2012 предусматривает ведение журнала при среднесуточной температуре наружного воздуха ниже +5 °C. Контролируют наиболее и наименее прогреваемые части конструкции, а число и размещение точек определяют с учетом ее размеров и конфигурации в технологическом регламенте и ППР.
При работе с нормативной базой проверяйте редакцию документа: в первоначальном тексте аналогичное требование находилось в пункте 5.11.18. Изменение №8 вводится поэтапно; новая редакция пункта 5.11.17, отсылающая к СП 543.1325800, предусмотрена с 1 марта 2027 года. Настоящий материал подготовлен по состоянию на 16 октября 2026 года.
Название «журнал прогрева бетона» удобно в обиходе, но температурные записи нужны и при других способах зимнего выдерживания. Не переносите режим соседней захватки автоматически: толщина элемента, утепление, расположение углов и способ обогрева могут отличаться.

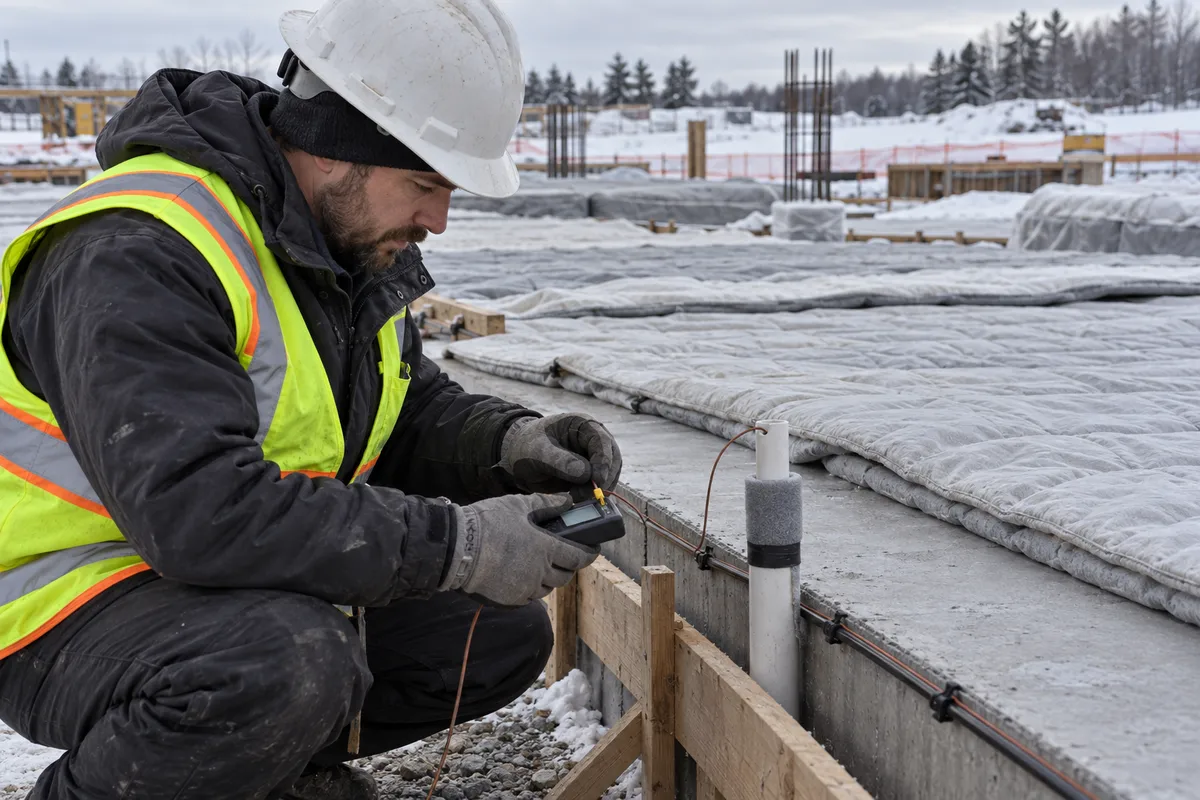

Что подготовить до первого измерения
- Идентификацию конструкции. Объект, этаж или отметка, оси, номер захватки, обозначение элемента, дата и время бетонирования.
- Исходные документы. ППР, технологическую карту, сведения о смеси, принятом способе выдерживания и условиях перехода между этапами.
- Схему точек. Условные номера датчиков, расположение и глубину установки. Для обозначения Т1 должно быть понятно, в какой именно зоне оно находится.
- Средства измерений. Тип и номер прибора, идентификацию датчиков, применимый диапазон и сведения о метрологическом обеспечении. Проверяют весь измерительный канал, а не только название регистратора.
- Ответственных. Исполнителя измерений, порядок передачи смены и действия при отклонении от установленного режима.
Плановое время замера задают заранее. Если первый результат получен позже начала выдерживания, разрыв отмечают прямо: восстанавливать пропущенные показания по памяти или по соседнему датчику нельзя.
Как часто измерять температуру
В пункте 5.11.17 приведена разная периодичность для способов выдерживания. Ее следует читать вместе с ППР и технологическим регламентом конкретной конструкции.
| Способ | Периодичность по пункту 5.11.17 | Что проверить при организации контроля |
|---|---|---|
| Термос, включая бетон с противоморозными добавками | Два раза в сутки до окончания выдерживания | Точки, в которых охлаждение идет быстрее |
| Прогрев | Первые 8 часов — через 2 часа; следующие 16 часов — через 4 часа; далее — минимум три раза в сутки | Соответствие выбранного режима принятой технологии |
| Электропрогрев | Первые 3 часа — ежечасно; далее — через 2 часа | Записи включений, отключений и переключений |
Название метода в документах должно быть однозначным. Для электропрогрева не выбирают более редкий график только потому, что в таблице есть общая строка «прогрев». Непрерывная регистрация полезна, если сохраняются время, номера каналов и исходный архив; выгрузку связывают с принятой на объекте формой документа.
Какие графы включить в температурный лист
| Графа | Что записать | Зачем это нужно |
|---|---|---|
| Дата, время, возраст бетона | Фактический момент измерения и время от принятого начала отсчета | Сопоставить события и температурную историю |
| Наружный воздух | Показание в согласованном месте | Отделить внешние условия от температуры конструкции |
| Т1, Т2, Т3 и другие точки | Отдельное показание каждого канала в °C | Не скрывать холодную зону усреднением |
| Режим и события | Разогрев, выдерживание, охлаждение; отключение питания, изменение укрытия | Объяснить изменение показаний |
| Отклонения и действия | Что обнаружено, кому сообщено, что выполнено | Сохранить последовательность реагирования |
| Исполнитель и смена | Идентификация ответственного, сдача и приемка смены | Обеспечить прослеживаемость записей |
Если технологическая карта предусматривает дополнительные параметры, их добавляют в форму. Предельные температуры, скорость нагрева и охлаждения не придумывают при заполнении: их берут из применимых требований и принятого режима. В шаблоне для этого предусмотрена ссылка на документ-основание.
Пример заполнения: три точки на одной захватке
Учебные данные, не рекомендуемый режим прогрева. Условная плита П-1, оси А–Б/1–2. Начало отсчета — 16.10.2026 в 08:00, начало электропрогрева — в тот же момент. По учебной схеме Т1 расположена в центральной зоне, Т2 — у края, Т3 — у угла. Реальное число точек и их глубину назначают для конкретной плиты.
| Дата и время | Возраст, ч | Воздух, °C | Т1, °C | Т2, °C | Т3, °C | Событие |
|---|---|---|---|---|---|---|
| 16.10.2026 08:00 | 0 | −4 | 12 | 11 | 10 | Исходные показания, начало прогрева |
| 16.10.2026 09:00 | 1 | −4 | 18 | 16 | 14 | Плановый замер |
| 16.10.2026 10:00 | 2 | −5 | 24 | 21 | 18 | Плановый замер |
| 16.10.2026 11:00 | 3 | −5 | 29 | 26 | 22 | Плановый замер |
| 16.10.2026 13:00 | 5 | −5 | 35 | 32 | 28 | Плановый замер |
Такой фрагмент позволяет увидеть разницу между точками. Для оценки соответствия нужны допустимые значения из технологической карты, а для полного журнала — записи всего периода, включая охлаждение и передачу смен. Красивый ряд чисел без этих связей не доказывает соблюдение технологии.
Скачать шаблон журнала и пример
- Пустой температурный лист с карточкой конструкции — CSV для Excel.
- Учебный пример заполнения температурного листа — CSV для Excel.
Это рабочие заготовки для адаптации, а не утвержденная универсальная форма. В файлах есть карточка конструкции, ссылка на ППР, перечень точек, таблица показаний и строки передачи смены. Перед использованием согласуйте состав и оформление с принятым на объекте порядком. CSV не содержит электронных подписей и не заменяет подписанный документ. При импорте выберите UTF-8 и разделитель «точка с запятой».
Ошибки, из-за которых журнал теряет смысл
Одна температура на всю плиту. Среднее по каналам может скрыть охлаждение края. Сохраняйте отдельные ряды и проверяйте привязку каждого датчика.
Датчик воздуха записан как температура бетона. Отдельно обозначайте среду измерения. Термогигрометр полезен для тепляка, но не заменяет датчик, установленный по схеме в конструкции.
Пропуски превращены в плавную кривую. Обрыв канала или отсутствие замера отражают как отсутствие данных. Интерполяцию для анализа отделяют от измеренных значений.
После выключения питания записи прекращены. Остывание также относится к контролируемой истории. Окончание наблюдений определяют по установленному порядку, а не по факту отключения трансформатора.
Температурный журнал и подтверждение прочности
Температура помогает оценить условия твердения, но не превращается в прочность по универсальной таблице. Для решения о нагружении и распалубке нужны принятые критерии и подтверждение прочности по применимой методике. Подробности — в материалах о наборе прочности по дням и распалубочной прочности.
Частые вопросы
Подходит ли обычный Excel-файл?
Для сбора и анализа данных — да. Возможность использовать его в составе исполнительной документации зависит от принятого порядка оформления, подписания и хранения. Автоматическая выгрузка не отменяет идентификацию ответственных.
Можно ли восстановить журнал по памяти?
Нельзя выдавать восстановленные предположения за фактические измерения. Сохраните доступные архивы регистратора, отметьте пробелы и зафиксируйте источник восстановленных сведений отдельно.
Достаточно ли фотографии экрана прибора?
Снимок может дополнять запись, если установлены время, канал и точка. Без привязки к конструкции он показывает только изображение экрана, а не полную историю выдерживания.
Нужно ли включать температуру воздуха?
Она полезна для анализа внешних условий и предусмотрена в предлагаемом рабочем листе. Место и порядок ее измерения задают так, чтобы показания можно было сопоставлять между сменами.
Нормативные источники
СП 70.13330.2012, текст на сайте МЧС: пункт 5.11.17; копия содержит редакцию от 30.12.2020. Более поздние изменения проверены отдельно, в том числе изменение №8 и даты введения его положений. Перед работами сверяют редакцию, применимую к объекту и дате производства работ.
