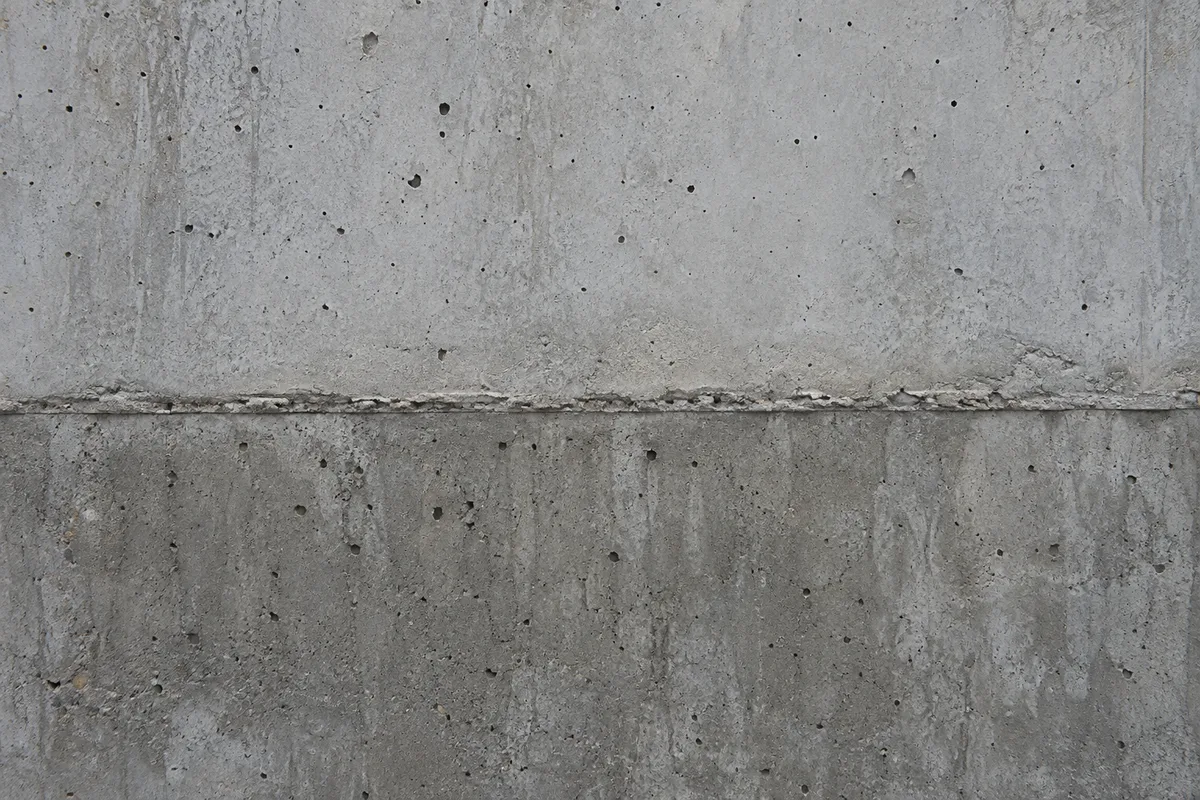

Холодный шов бетонирования возникает на границе укладки, когда предыдущая порция смеси уже потеряла способность нормально объединяться с новой. Видимая линия между этапами еще не доказывает опасный дефект: это может быть предусмотренный рабочий шов. Значение имеют проектное решение, подготовка поверхности и фактическое состояние контакта.
Задача при обнаружении шва — установить его происхождение и влияние на конструкцию. Замазать линию до обследования означает потерять часть информации, нужной для решения.
Рабочий шов, холодный шов и трещина: в чем разница
| Что обнаружено | Как понимать | Что проверить |
|---|---|---|
| Рабочий шов | Граница этапов, предусмотренная технологией и проектными решениями | Расположение, подготовку контакта, документы работ |
| Холодный шов | Контакт после перерыва, при котором объединение смеси могло нарушиться | Длительность и условия перерыва, состояние границы, качество контакта |
| Трещина | Разрыв в бетоне, который может пересекать шов или проходить отдельно | Раскрытие, глубину, развитие и причины |
| Деформационный шов | Специально предусмотренный раздел между частями сооружения | Проектную конструкцию и работоспособность заполнения |
Разница в цвете бетона после снятия опалубки — повод проверить журнал, но сама по себе не измеряет прочность сцепления. И наоборот: аккуратная поверхность не гарантирует, что внутри нет неплотного контакта.
Почему нельзя назначить один допустимый перерыв в часах
Смесь меняется под действием температуры, состава, цемента и добавок. Задержка транспорта, остановка насоса или несогласованный переход между захватками могут привести к тому, что следующая порция окажется уложена на уже схватывающийся слой.
Правило «до двух часов шва не будет» не учитывает конкретную смесь и условия. Время допустимого перерыва определяют технологически. Для расследования нужны фактические часы укладки и условия, а не только дата в общем журнале.
Зафиксируйте обозначение смеси по паспорту поставки, сведения о добавках, температуру и результаты контроля подвижности смеси. Эти данные помогают объяснить ситуацию, но не заменяют проверку самой границы.
Что проверить до возобновления бетонирования
СП 70.13330.2012 в пункте 5.3.12 устанавливает минимальную прочность 1,5 МПа для возобновления бетонирования и предусматривает согласование рабочих швов с проектной организацией. Это условие не означает автоматическую готовность неподготовленной поверхности. В пункте 5.3.1 и таблице 5.2 требования к очистке контакта связаны со способом обработки и прочностью основания.
Для водной и воздушной струи в таблице указано 0,3 МПа, для механической щетки — 1,5 МПа, для гидропескоструйной обработки или механической фрезы — 5,0 МПа. Порог для обработки и порог возобновления укладки относятся к разным операциям.
- Установить положение шва. Сверить с проектом и согласованной технологией. Не переносить типовую рекомендацию на любую стену, плиту или балку.
- Подтвердить состояние основания. Определить достигнутую прочность назначенным способом, оценить поверхность и существующие повреждения.
- Подготовить контакт. Удалить цементную пленку, загрязнения и непрочный слой по утвержденному регламенту.
- Проверить детали узла. Арматуру, закладные, предусмотренную гидроизоляцию и другие проектные элементы.
- Зафиксировать приемку. Записать выполненную подготовку, условия, исполнителей и принятое решение до закрытия контакта следующей укладкой.
Возраст «одни сутки» не подтверждает нужную прочность при любой температуре. О роли времени и условий — в статье «Набор прочности бетона по дням».
Шов обнаружен после распалубки: порядок проверки

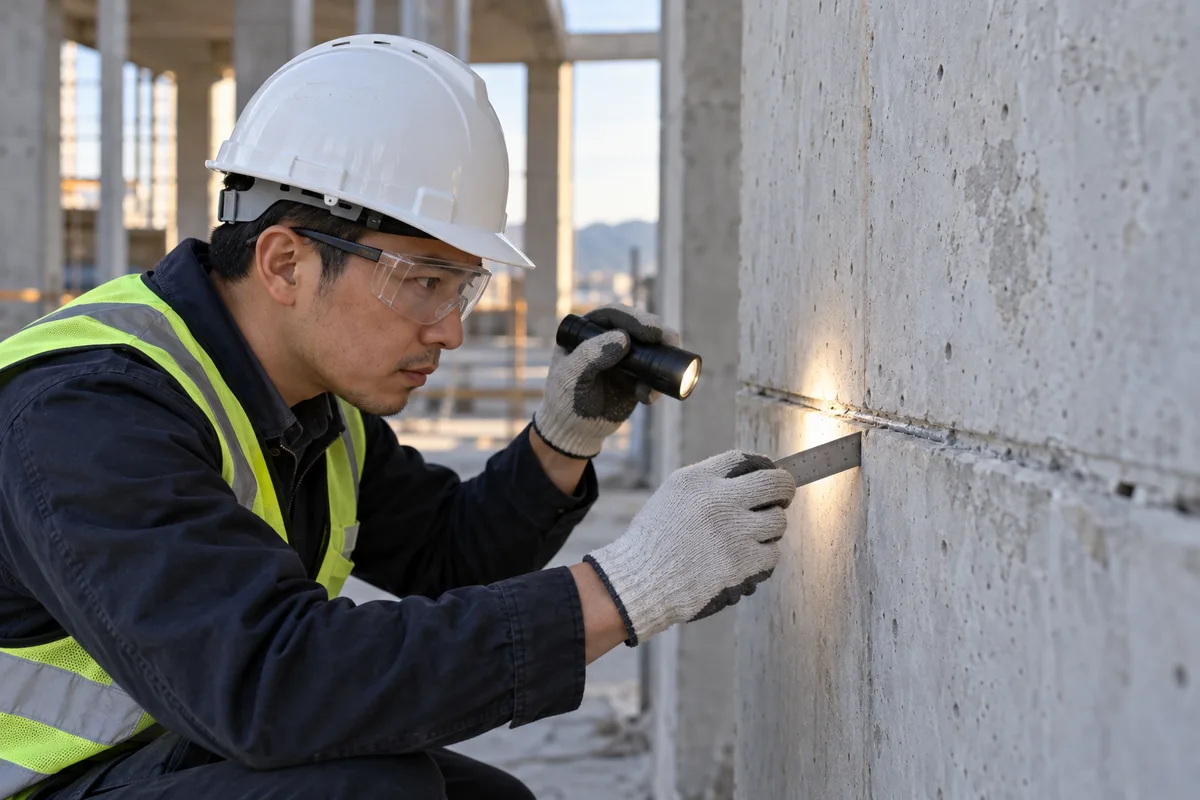

До отделки составьте карту: где проходит граница, какой она длины, есть ли раковины, выкрашивание, следы воды и раскрытие. Сделайте общий снимок с привязкой к осям и детальные кадры с масштабом. Отметьте доступность противоположной стороны.
Затем сопоставьте карту с проектом и журналами. Был ли шов предусмотрен? Какой перерыв произошел? Как подготовили поверхность? Какие результаты контроля относятся именно к этой захватке? Ответы определяют следующую проверку и ее объем.
| Проверка | Что дает | Ограничение |
|---|---|---|
| Визуальный осмотр и обмер | Карту внешних признаков | Не определяет внутреннюю прочность контакта |
| Проверка прочности бетона по сторонам | Сведения о состоянии прилегающего материала | Не равна испытанию сцепления на границе |
| Ультразвуковое исследование | Данные для поиска неоднородности при подходящей схеме | Требует учета геометрии, влажности, арматуры и доступа |
| Керны и локальные вскрытия | Прямое изучение выбранного участка контакта | Проверяет локальную зону; места и восстановление назначают заранее |
| Проверочный расчет | Оценку работы конструкции с выявленным состоянием | Зависит от полноты обследования и исходных данных |
Для инструментальной проверки применяют подходящее оборудование, например ультразвуковые приборы семейства УКС-МГ4. Конкретную модель и схему выбирают под конструкцию: результат измерения времени прохождения волны не является готовой оценкой несущей способности шва. Область применения метода разобрана в статье об ультразвуковом контроле бетона.
Как выбирают ремонт холодного шва
Сначала формулируют задачу: остановить фильтрацию, восстановить поврежденный бетон или обеспечить передачу усилий. Эти задачи могут сочетаться, но требуют разных решений. Устранение протечки еще не доказывает восстановление прочности контакта.
Если проблема ограничивается поверхностным дефектом, объем подготовки и ремонтный материал назначают по состоянию основания. При водопроницаемости рассматривают герметизацию узла. При нарушении работы контакта нужны обследование и проектное решение — вплоть до усиления или замены поврежденного участка.
Инъектирование нельзя считать универсальным способом ремонта любой границы бетонирования. Состав, способ введения и контроль результата зависят от дефекта и цели. После работ проверяют именно требуемый результат: герметичность, заполнение или установленную проектом характеристику. Смежный материал — герметизация и гидроизоляция бетонных сооружений.
Частые вопросы
Любая горизонтальная полоса на стене — холодный шов?
Нет. Она может быть границей предусмотренных этапов или особенностью поверхности. Нужны привязка к технологии и оценка контакта.
Можно ли просто покрыть шов гидроизоляцией?
Это может решить задачу защиты от воды при правильно выбранном узле. Если требуется передача усилий через контакт, одной гидроизоляции недостаточно для обоснования решения.
Склерометр покажет, насколько прочен шов?
Он помогает оценивать бетон в предусмотренных методикой условиях. Измерения по сторонам шва не определяют напрямую прочность сцепления между слоями.
Когда нужна проектная организация?
При согласовании положения рабочего шва, отклонении от решений, оценке влияния обнаруженного дефекта и назначении ремонта, затрагивающего работу конструкции.
Нормативная основа
СП 70.13330.2012: пункты 5.3.1, 5.3.12 и таблица 5.2. Учтено, что изменение №8 вводится поэтапно: часть положений действует с 4 июля 2026 года, часть — с 1 марта 2027 года. Даты приведены в тексте изменения №8; официальный документ — приказ Минстроя №353/пр. Применимую редакцию сверяют на дату работ.
