Контрольные кубики бетона нужны, чтобы получить проверяемый результат испытания смеси на прочность. Надежность этого результата начинается на площадке: образцы должны представлять нужную поставку, быть правильно изготовлены и иметь известную историю твердения. Кубик без маркировки или с неизвестными условиями хранения может создать спор вместо доказательства качества.
Ниже — порядок организации отбора и учета для обычного тяжелого бетона. Метод изготовления и испытания задает ГОСТ 10180-2012, а программу производственного контроля и оценку прочности — ГОСТ 18105-2018. Для специальных бетонов и особых условий проверяют дополнительные требования.
Сначала определите, на какой вопрос должны ответить образцы
Проверить качество поставленной смеси и выяснить, какой прочности достигла конструкция к снятию опалубки, — разные задачи. У контрольных образцов могут быть разные назначение и режим твердения. Их нельзя обозначать одним словом «кубики», а затем сравнивать результаты без пояснений.
| Задача | Что согласовать до отбора | Что нельзя забыть |
|---|---|---|
| Контроль поставки смеси | Партию, точки отбора, возраст испытания, условия твердения | Связь с документом о качестве и поставкой |
| Проверка промежуточной прочности | Решение, для которого нужен результат, и утвержденный способ контроля | Соответствие условий образцов условиям конструкции |
| Разбор спорного результата | Идентификацию серий, журнал и протокол лаборатории | Различия между образцами и бетоном в сооружении |
Число проб, серий и образцов назначают по программе контроля. Правило «на каждый объект достаточно трех кубиков» слишком грубое: оно не учитывает объем, партии, сроки испытания и назначение результатов. Согласуйте схему с лабораторией до прихода миксера.
Как подготовить отбор и изготовление кубиков
Запишите участок бетонирования, поставщика, номер документа и время отбора. Проверьте обозначение смеси по паспорту бетонной смеси. Если подвижность измеряют при приемке, результат осадки конуса также связывают с пробой.
По разделу 4.2 ГОСТ 10180 объем пробы берут с запасом не менее 20% к потребности всех серий. Формование и уплотнение начинают не позже 20 минут после отбора. Нужны формы, соответствующие ГОСТ 22685, с подтвержденными метрологическими характеристиками. Перед использованием внутренние поверхности покрывают тонким слоем подходящей смазки. Дополнительное ручное перемешивание предусмотрено с исключением для смесей с воздухововлекающими и газообразующими добавками.

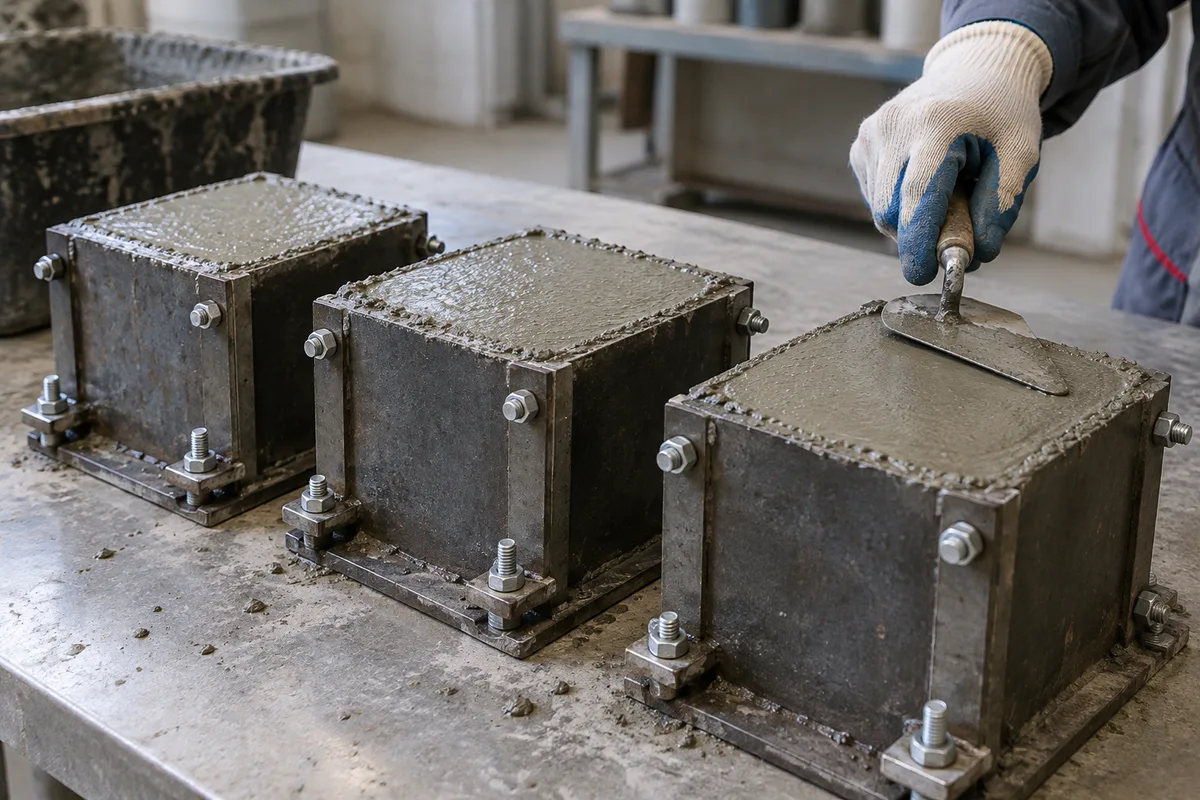

- Подготовьте формы заранее. Проверьте сборку, чистоту и отсутствие утечки через стыки.
- Согласуйте размер. Кубики 100 и 150 мм встречаются в практике, но форму выбирают с учетом заполнителя и методики. Размер влияет на обработку результата.
- Уплотняйте по назначенному режиму. Подвижность смеси и технология контроля определяют способ. Одинаковое число случайных постукиваний по каждой форме не обеспечивает одинакового уплотнения.
- Сохраните идентификацию. Маркировка должна связывать образец с серией и датой, не повреждая его. Дублируйте обозначения в журнале.
Не добавляйте воду в отобранную смесь ради удобства заполнения формы. В таком случае лаборатория будет испытывать измененный состав, а исходная поставка останется без достоверной проверки.
Хранение: различайте первые часы и нормальное твердение

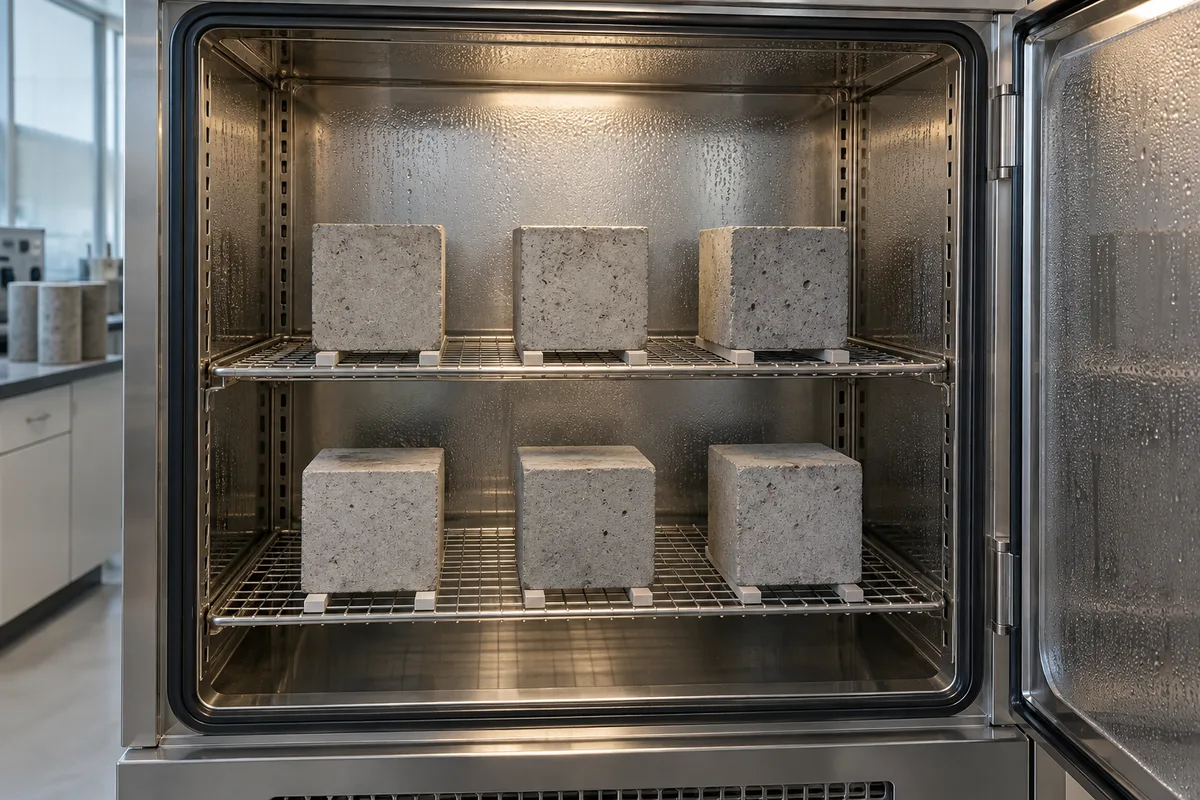

Для образцов нормального твердения до распалубки ГОСТ 10180 предусматривает защиту от испарения и температуру помещения (20±5) °C. Образцы для сжатия распалубливают в интервале 24–72 часа. Затем их помещают в камеру при (20±2) °C и относительной влажности (95±5)%. При перевозке защищают от повреждений, изменения влажности и замораживания. Другой режим допускается, если он установлен применимыми документами.
Практический вывод прост: хранение в бытовке рядом с обогревателем нельзя автоматически считать нормальным твердением. Температуру и влажность нужно знать, а не восстанавливать со слов через месяц. Если условия нарушены, зафиксируйте это до испытания и сообщите лаборатории.
Отдельно назначенный режим рядом с конструкцией тоже требует учета. Маленький образец и массивная плита теряют тепло по-разному. Поэтому совпадение температуры воздуха еще не доказывает одинаковую историю твердения. Подробнее о влиянии условий — в статье «Набор прочности бетона по дням».
Журнал контрольных образцов: минимальный состав
Одна строка должна позволять восстановить путь от поставки до протокола. Удобно разделить запись на сведения об отборе и сведения о передаче.
| Группа данных | Что записать |
|---|---|
| Идентификация | Объект, конструкция, захватка, серия, номера образцов |
| Поставка | Поставщик, документ о качестве, обозначение смеси, машина |
| Изготовление | Дата и время отбора, формы, размер, способ уплотнения, исполнитель |
| Твердение | Назначенный режим, место, фактические условия, отклонения |
| Передача | Дата, состояние, получатель, планируемый возраст испытания |
| Результат | Номер протокола, возраст, прочность, замечания лаборатории |
Перед передачей сфотографируйте серию с идентификацией, проверьте сколы и составьте сопроводительный список. Сверьте этот список с обозначениями в протоколе. Если лаборатория испытала «три образца» без связи с вашей поставкой, одного результата в МПа будет недостаточно для разбирательства.
Почему хорошие кубики не гарантируют хорошую конструкцию
Качество смеси, укладка, уплотнение и уход на объекте — последовательные звенья. Образцы помогают проверить часть этой цепочки. Они не показывают расположение пустот, состояние шва и неоднородность конкретного участка стены.
Когда решение относится к сооружению, программу проверки дополняют подходящими методами контроля в конструкции. Способ и прибор выбирают по задаче, доступу и необходимой достоверности. Причины расхождений подробно разобраны в материале «Кубики и монолит: почему результаты различаются».
Частые вопросы
Обязательно ли испытывать кубики через 28 суток?
Возраст задают проект, документы на продукцию и программа контроля. 28 суток — распространенный ориентир, но нельзя переносить его на любую задачу и любой бетон без проверки.
Можно ли хранить образцы в воде?
Такой режим может быть предусмотрен применимыми документами. Его нельзя самостоятельно подменять режимом камеры нормального твердения: условия должны быть назначены и отражены в записи.
Что делать, если потерялась маркировка?
Проверить журнал и цепочку передачи. Если принадлежность нельзя надежно восстановить, не приписывать результат удобной партии. Согласовать с лабораторией и ответственным за контроль дальнейшие действия.
Нужно ли проверять бетон в конструкции, если кубики соответствуют требованиям?
Это зависит от принятой схемы контроля и задачи. Результат образцов не отменяет предусмотренные проверки монолита и не отвечает автоматически на вопрос о распалубке или нагружении.
Нормативные источники
- ГОСТ 10180-2012: разделы 4.2–4.3, изготовление и твердение контрольных образцов.
- ГОСТ 18105-2018: правила производственного контроля и оценки прочности.
