Масштабная цифровая трансформация строительной отрасли в Российской Федерации перешла от факультативных пилотных проектов к обязательному нормативному правоприменению. Ключевым элементом цифровой исполнительной документации (ЭИД) при возведении монолитных зданий и сооружений выступает электронный журнал бетонных работ. В соответствии с Приказом Минстроя России № 344/пр, ведение журналов работ в машиночитаемом формате с фиксацией меток точного времени (TSP) и подписанием усиленной квалифицированной электронной подписью (УКЭП) специалистов Национального реестра специалистов (НРС) исключает возможность ретроспективной фальсификации («заполнения задним числом») и кардинально ускоряет согласование исполнительной документации инспекторами Государственного строительного надзора (ГАСН).
1. Нормативно-правовая база: Приказ Минстроя № 344/пр и СП 48.13330
Правовое регулирование перехода строительного контроля и ведения исполнительной документации в цифровой формат базируется на взаимоувязанной системе федеральных законов, приказов профильных министерств и сводов правил:
- Приказ Минстроя России от 16.05.2023 № 344/пр «Об утверждении состава и порядка ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства» — фундаментальный регламент, установивший официальный перечень и правила формирования исполнительной документации в электронном виде без дублирования на бумаге;
- Федеральный закон от 06.04.2011 № 63-ФЗ «Об электронной подписи» — регламентирует порядок удостоверения записей, актов освидетельствования скрытых работ (АОСР) и ответственных конструкций (АООК) с использованием усиленной квалифицированной электронной подписи (УКЭП);
- СП 48.13330.2019 «Организация строительства» (с Изменением № 1) — закрепляет функциональные обязанности службы строительного контроля подрядчика и технического заказчика по применению информационных систем управления строительными проектами (ИСУП);
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (с Изменениями № 1–4) — приложение Ф определяет эталонную форму журнала бетонных работ и обязательные технологические параметры укладки, выдерживания и контроля прочности;
- ГОСТ 18105-2018 «Бетоны. Правила контроля и оценки прочности» — нормативный базис оценки прочности бетона монолитных конструкций исключительно по статистической Схеме «В».
Электронная исполнительная документация должна формироваться в виде структурированных машиночитаемых электронных документов в формате XML по схемам, размещенным на официальном сайте Минстроя РФ, либо в виде документов формата PDF/A с встроенной структурой поиска и текстовым слоем, подписанных УКЭП уполномоченных лиц, включенных в НРС (НОСТРОЙ / НОПРИЗ).

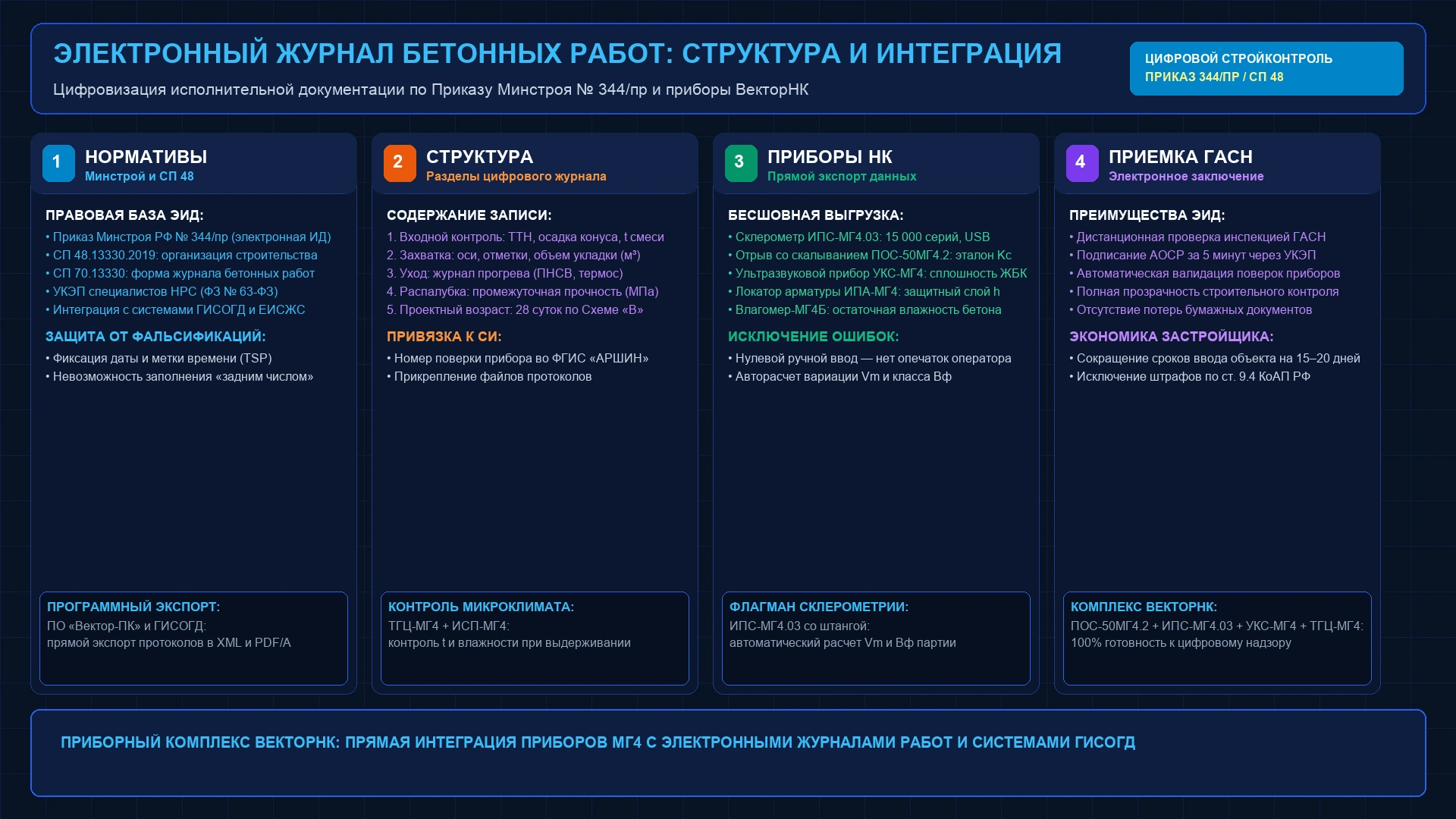

2. Структура и обязательные графы электронного журнала бетонных работ
Электронный журнал бетонных работ (ЭЖБР) представляет собой не просто отсканированную копию бумажной тетради, а реляционную базу данных объекта, в которой каждая запись жестко привязана к пространственной координатной модели здания (BIM/ТИМ) и технологическому циклу бетонирования.
| Раздел | Наименование раздела | Контролируемые параметры и состав сведений | Ответственное лицо и подпись |
|---|---|---|---|
| 1 | Титульный лист и реестр ИТР | Наименование объекта, застройщик, техзаказчик, генподрядчик, субподрядчик, приказ о назначении ответственных лиц со ссылкой на идентификаторы НРС. | Главный инженер / Начальник участка (УКЭП) |
| 2 | Входной контроль бетонной смеси | Номер ТТН, завод-изготовитель (БСУ), номер партии, объем (м³), проектный класс $B$, марка по морозостойкости $F$ и водонепроницаемости $W$, осадка конуса (ОК/РК), температура смеси при выгрузке. | Инженер строительной лаборатории (УКЭП) |
| 3 | Параметры укладки и захватки | Дата и время начала/окончания бетонирования, наименование конструкции, координатные оси, высотная отметка, метод уплотнения (глубинные вибраторы, виброрейки). | Производитель работ / Мастер (УКЭП) |
| 4 | Уход за бетоном и терморежим | Метод выдерживания (термос, кабельный прогрев ПНСВ, тепляк), температура окружающей среды и температура тела бетона по контрольным скважинам (динамика каждые 2–4 часа). | Дежурный электрик-прогревщик / Лаборант |
| 5 | Распалубка и промежуточная прочность | Фактическая прочность бетона при распалубке (МПа и % от $B_{\text{норм}}$), разрешение на снятие опалубки и загружение вышележащими конструкциями. | Строительный контроль техзаказчика (УКЭП) |
| 6 | Контроль прочности в проектном возрасте (28 суток) | Результаты неразрушающего контроля методами отрыва со скалыванием, упругого отскока или ударного импульса по ГОСТ 18105-2018 Схема «В», номер протокола, ссылка на ФГИС «АРШИН». | Руководитель испытательной лаборатории (УКЭП) |
3. Проблема «ручного ввода» и риски искажения данных на стройплощадке
При переходе на электронный документооборот многие застройщики совершают критическую системную ошибку: они продолжают заполнять электронные поля программ вручную с бумажных черновых листков или журналов лаборантов. Ручной ввод нивелирует главные достоинства цифровизации и порождает следующие риски:
- Опечатки и механические ошибки оператора: Неверно перенесенная цифра прочности (например, 23.5 МПа вместо 32.5 МПа) в автоматизированной системе расчета Схемы «В» ГОСТ 18105-2018 искусственно завышает коэффициент вариации $V_m$ и приводит к автоматической браковке всей партии бетона;
- Фальсификация данных («подгонка под проект»): При ручном переносе лаборанты нередко округляют или искажают единичные результаты для формального прохождения проектных требований. Инспекторы ГАСН легко вскрывают такие манипуляции при сопоставлении журналов с логами памяти приборов;
- Рассинхронизация времени испытаний: Время ввода записи в программу часто расходится с временем фактического проведения измерений на конструкции, что вызывает подозрения надзорных органов в проведении испытаний «кабинетным методом»;
- Колоссальные временные трудозатраты: Перенос сотен измерений по пилонам, плитам и стенам занимает до 30–40% рабочего времени инженерного состава лаборатории.
4. Аппаратно-программная интеграция с приборами неразрушающего контроля МГ4
Единственным надежным решением, исключающим человеческий фактор и обеспечивающим 100% достоверность данных в электронном журнале бетонных работ, является прямой аппаратный экспорт результатов измерений из энергонезависимой памяти средств измерений в базу данных строительного контроля.
Приборная линейка завода СКБ «Стройприбор», поставляемая Инженерным центром «ВекторНК», изначально спроектирована с учетом бесшовной интеграции с современными цифровыми платформами строительного контроля:
Интеграционный стек приборов серии МГ4 для цифрового журнала:
1. Электронный склерометр ИПС-МГ4.03 с телескопической штангой
Флагманский склерометр ударного импульса по ГОСТ 22690-2015. Прибор оснащен внутренней энергонезависимой памятью на 15 000 серий измерений с автоматической фиксацией даты, точного времени, номера объекта и направления удара. С помощью штатного кабеля USB и ПО «Вектор-ПК» вся выборка за секунды выгружается в структурированный файл (.XML / .CSV / .XLS), готовый к прямой загрузке в графы электронного журнала бетонных работ.
2. Измеритель прочности методом отрыва со скалыванием ПОС-50МГ4.2 «Скол»
Эталонный прибор для натурного определения коэффициента совпадения $K_c$. Электронный блок прибора фиксирует пиковое разрывное усилие, глубину вырыва и рассчитанную прочность бетона на сжатие. Данные 1000 протоколов выгружаются в систему стройконтроля, автоматически формируя раздел градуировочных зависимостей ЭЖБР.
3. Ультразвуковой прибор УКС-МГ4
Акустический прибор сквозного и поверхностного прозвучивания по ГОСТ 17624-2021. Сохраняет в памяти скорость распространения УЗ-волны, время нарастания импульса и расчетную прочность. Результаты напрямую подтверждают сплошность ЖБК в электронном журнале скрытых работ.
4. Локатор арматуры и измеритель защитного слоя ИПА-МГ4
Электромагнитный прибор по ГОСТ 22904. Позволяет оперативно подтвердить толщину защитного слоя бетона перед проведением склерометрических испытаний, чтобы исключить влияние арматурных стержней на показания датчика.
5. Контроль влажностно-температурного режима: ТГЦ-МГ4 и ИСП-МГ4
Для автоматического ведения журнала ухода и прогрева бетона применяются цифровой термогигрометр ТГЦ-МГ4 (точный замер температуры и относительной влажности в тепляках и технологических полостях) и электронный анемометр ИСП-МГ4 (мониторинг скоростей конвективных потоков тепловых пушек).
5. Пошаговый регламент ведения цифрового журнала от замеса до АОСР
Внедрение электронного журнала бетонных работ требует выстраивания четкого технологического цикла взаимодействия участников строительства:
Входной контроль бетонной смеси на объекте
Прибытие автобетоносмесителя фиксируется сканированием QR-кода электронной транспортной накладной (ЭТрН). Лаборант замеряет осадку конуса и температуру смеси, данные мгновенно подписываются простой электронной подписью в мобильном приложении стройконтроля.
Формирование цифровой захватки в BIM-модели
В ИСУП создается цифровая карточка бетонируемого конструктивного элемента (например, «Плита перекрытия на отм. +12.000 в осях 1-6/А-Г»). В карточку автоматически подгружаются объемы уложенного бетона из накладных.
Автоматический температурный мониторинг прогрева
В процессе выдерживания бетона показания термодатчиков и приборов ТГЦ-МГ4 непрерывно агрегируются в журнал ухода. Система строит кривую зрелости бетона и прогнозирует момент достижения распалубочной прочности.
Инструментальный неразрушающий контроль прочности
Инженер лаборатории выполняет серию измерений склерометром ИПС-МГ4.03 и отрывом ПОС-50МГ4.2. Массив данных импортируется напрямую из памяти приборов. Программа автоматически рассчитывает среднее значение $R_m$, среднеквадратическое отклонение $S_m$, коэффициент вариации $V_m$ и фактический класс бетона $B_ф$ по Схеме «В».
Подписание и выпуск электронного АОСР через УКЭП
На основании верифицированных записей журнала и протоколов испытаний генерируется АОСР в формате XML/PDF-A. Представители генподрядчика, техзаказчика и проектной организации подписывают акт своими персональными УКЭП. Запись становится неизменяемой и синхронизируется с ГИСОГД.
6. Сравнительный анализ: Бумажный журнал vs Электронный журнал (ЭИД)
Переход на ведение журнала бетонных работ в электронном формате кардинально меняет экономику строительного проекта и надежность сдачи объекта:
| Критерий оценки | Традиционный бумажный журнал | Электронный журнал (ЭИД + МГ4) |
|---|---|---|
| Скорость согласования АОСР | От 5 до 14 рабочих дней (физический сбор подписей по объектам). | От 15 минут до 2 часов (мгновенное дистанционное подписание УКЭП). |
| Риск фальсификации и «заднего числа» | Критически высокий. Массовые предписания ГАСН при сверке дат. | Полностью исключен. Штампы времени TSP и криптографическая защита. |
| Трудозатраты лаборантов и ИТР | До 3–4 часов ежедневно на ручное заполнение и пересчет статистических формул. | 10–15 минут на прямой аппаратный импорт данных из приборов ИПС/ПОС. |
| Верификация средств измерений | Ручной поиск бумажных свидетельств поверки. Риск применения просроченного СИ. | Автоматическая онлайн-проверка номера поверки во ФГИС «АРШИН». |
| Прозрачность для инспекции ГАСН | Низкая. Требует физического выезда инспектора и постраничного аудита томов. | 100% прозрачность. Удаленный аудит через личный кабинет надзорного органа. |
| Сроки итоговой сдачи объекта | Задержки ввода на 20–45 дней из-за переделки бумажных томов. | Бесшовное получение ЗОС строго по календарному графику. |
7. Юридическая значимость, УКЭП и интеграция с ГИСОГД / ЕИСЖС
Юридическая сила электронного журнала бетонных работ гарантируется соблюдением строгих требований законодательства об электронной цифровой подписи (ФЗ № 63-ФЗ) и градостроительных регламентов:
- Персональная ответственность специалистов НРС: Подписание ключевых этапов контроля (входной контроль, сдача распалубки, проектная прочность 28 суток) разрешено исключительно сертифицированным специалистам, включенным в Национальный реестр специалистов в области строительства (НОСТРОЙ). Каждый сертификат УКЭП верифицируется в режиме реального времени;
- Штампы точного времени (Time-Stamping Protocol — TSP): Каждая операция подписания сопровождается фиксацией криптографической метки времени доверенного удостоверяющего центра. Изменить дату записи задним числом технически невозможно;
- Форматы XML и машиночитаемая структура: Передача данных в Государственные информационные системы обеспечения градостроительной деятельности (ГИСОГД субъектов РФ) и Единую информационную систему жилищного строительства (ЕИСЖС) осуществляется по утвержденным XML-схемам. Приборы линейки МГ4 через штатный софт формируют выходные протоколы, полностью совместимые с требованиями региональных операторов ГИСОГД (включая ИСУП РФ).
8. Приборный комплекс ВекторНК для цифровых испытательных лабораторий
Инженерный центр «ВекторНК» предлагает строительным организациям, аккредитованным испытательным центрам и службам строительного контроля комплексное оснащение современными приборами неразрушающего контроля, полностью адаптированными к работе с электронными журналами работ и системами ГИСОГД:
ИПС-МГ4.03 со штангой
Электронный склерометр ударного импульса по ГОСТ 22690. Энергонезависимая память на 15 000 серий, авторасчет $V_m$ и $B_ф$ партии. Прямой импорт данных в электронный журнал бетонных работ.
ПОС-50МГ4.2 «Скол»
Прибор отрыва со скалыванием по ГОСТ 22690. Диапазон 5–100 МПа. Память на 1000 протоколов с передачей на ПК. Идеален для построения $K_c$ и верификации склерометрии в ЭЖБР.
Ультразвуковой прибор УКС-МГ4
Контроль прочности и сплошности по ГОСТ 17624. Сквозное и поверхностное прозвучивание, выявление скрытых дефектов и пустот с прикреплением протоколов к АОСР.
Термогигрометр ТГЦ-МГ4
Прецизионный прибор контроля температуры и влажности при выдерживании бетона в тепляках и камерах нормального твердения. В паре с анемометром электронным ИСП-МГ4 гарантирует точное ведение журнала прогрева.
9. Часто задаваемые вопросы (FAQ)
1. Обязателен ли электронный журнал бетонных работ на всех стройках?
В соответствии с Приказом Минстроя № 344/пр и региональными нормативными актами, ведение исполнительной документации в электронном виде является обязательным для всех объектов капитального строительства, финансируемых с привлечением средств бюджетной системы РФ. Для коммерческих застройщиков переход определяется заданием на проектирование и договором технического заказчика, однако большинство девелоперов перешли на ЭИД добровольно для исключения задержек при сдаче в ГАСН.
2. Можно ли вести журнал одновременно в бумажном и электронном виде?
Законодательство (Приказ № 344/пр, п. 4) прямо запрещает дублирование исполнительной документации на бумажном носителе, если принято решение о ее ведении в электронном виде. Ведение документации осуществляется строго в одном выбранном формате.
3. Как инспектор ГАСН проверяет подлинность записей в электронном журнале?
Инспектор надзорного органа получает защищенный удаленный доступ к личному кабинету объекта в региональной системе ГИСОГД. Инспекция проверяет валидность электронных подписей УКЭП, наличие криптографических меток времени TSP, корректность номеров поверок приборов во ФГИС «АРШИН» и непрерывность технологических интервалов укладки и распалубки бетона.
4. Какая подпись требуется для подписания записей лаборанта?
Промежуточные технологические записи (например, замер температуры смеси при разгрузке) могут подписываться простой или усиленной неквалифицированной электронной подписью (УНЭП) в рамках внутренней информационной системы. Однако итоговые акты освидетельствования скрытых работ (АОСР) и ответственных конструкций (АООК) в обязательном порядке подписываются усиленной квалифицированной электронной подписью (УКЭП) специалистов, включенных в реестр НРС.
5. Как организовать экспорт данных со склерометра ИПС-МГ4.03 в стороннюю ИСУП?
Склерометр ИПС-МГ4.03 подключается к компьютеру через стандартный порт USB. Программный комплекс связи формирует структурированный файл выгрузки с полями: дата, время, номер серии, номер измерения, прочность (МПа), коэффициент вариации $V_m$. Большинство современных систем строительного контроля (Exon, ЦУС, Builddocs, Sarex и др.) имеют готовый модуль импорта данных приборов серии МГ4.
6. Где приобрести поверенные приборы неразрушающего контроля бетона для работы по Приказу № 344/пр?
Инженерный центр «ВекторНК» осуществляет официальные поставки полного спектра приборов завода СКБ «Стройприбор» с действующими свидетельствами о поверке, внесенными в государственную систему ФГИС «АРШИН», полным пакетом методической документации и технической поддержкой по интеграции с цифровыми журналами работ.
