Железобетон обязан своей непревзойденной конструкционной надежностью идеальному совместному деформированию бетона и стального арматурного каркаса. Высокая щелочность поровой жидкости цементного камня ($pH = 12.5…13.5$), обусловленная выделением гидроксида кальция $Ca(OH)_2$ при гидратации цемента, формирует на поверхности стали пассивную защитную оксидную пленку $\gamma-\text{Fe}_2\text{O}_3$, полностью блокирующую электрохимическое окисление. Однако под воздействием углекислого газа атмосферы, хлоридных солей и влаги защитный барьер деградирует. Коррозия арматуры в бетоне — наиболее опасный скрытый дефект, приводящий к расклиниванию защитного слоя оксидами железа, потере сцепления арматуры с бетоном и катастрофическому снижению несущей способности здания вплоть до прогрессирующего обрушения.
1. Нормативная база обследования железобетона на коррозию
Инструментальная диагностика коррозионного износа арматурного каркаса и бетона регламентируется пакетом обязательных нормативно-технических актов:
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — устанавливает требования к объемам вскрытий, оценке степени коррозионного износа и классификации категорий технического состояния;
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» (с Изменениями № 1–3) — регламентирует поверочные расчеты несущей способности сечений с учетом коррозионных потерь площади арматуры $A_s$;
- СП 28.13330.2017 «Защита строительных конструкций от коррозии» (Актуализированная редакция СНиП 2.03.11-85) — устанавливает предельные нормативные требования к толщине защитного слоя бетона и его проницаемости;
- ГОСТ 22904-93 «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры» — нормирует правила электромагнитного сканирования приборами типа ИПА-МГ4;
- ГОСТ 31383-2008 «Защита бетонных и железобетонных конструкций от коррозии. Методы испытаний» — определяет методики электрохимических измерений потенциалов.
2. Механизмы коррозии стали: карбонизация, хлориды и эффект расклинивания
Коррозионное разрушение стали в бетоне протекает по двум доминирующим физико-химическим сценариям:
1. Карбонизация защитного слоя бетона
Диффузия диоксида углерода ($CO_2$) из окружающего воздуха через поры бетона приводит к химической реакции с гидратом оксида кальция:
$$\text{Ca(OH)}_2 + \text{CO}_2 \longrightarrow \text{CaCO}_3 + \text{H}_2\text{O}$$
В результате реакции щелочность среды падает с $pH \approx 13$ до значений $pH < 9.0$. Как только фронт карбонизации достигает поверхности стального стержня, пассивная оксидная пленка разрушается, и в присутствии кислорода и влаги начинается сплошная электрохимическая коррозия.
2. Хлоридная агрессия (питтинговая язвенная коррозия)
Ионы хлора ($\text{Cl}^-$), проникающие с антигололедными реагентами или в приморских зонах, обладают высочайшей проникающей способностью. Достигая критической концентрации ($> 0.4\%$ от массы цемента), хлориды локально растворяют пассивный слой железа даже при высоком щелочном $pH$. Образуются глубокие узкие язвы и каверны (питтинг), резко снижающие рабочее сечение арматуры вплоть до полного перерыва стержня без видимых внешних признаков на поверхности бетона.
Плотность металлического железа составляет $\rho \approx 7.85\text{ г/см}^3$, тогда как плотность гидратированных оксидов железа ($\text{Fe(OH)}_3$, $\text{Fe}_2\text{O}_3 \cdot n\text{H}_2\text{O}$) составляет всего $2.0–3.0\text{ г/см}^3$. Объем продуктов коррозии в 2.5–4.0 раза превышает объем исходной стали. Внутри бетона генерируются радиальные растягивающие напряжения величиной до 30–50 МПа, многократно превосходящие прочность бетона на растяжение ($R_{bt} \approx 1.0–1.8$ МПа). Это вызывает появление продольных трещин вдоль арматуры и отстрел защитного слоя.

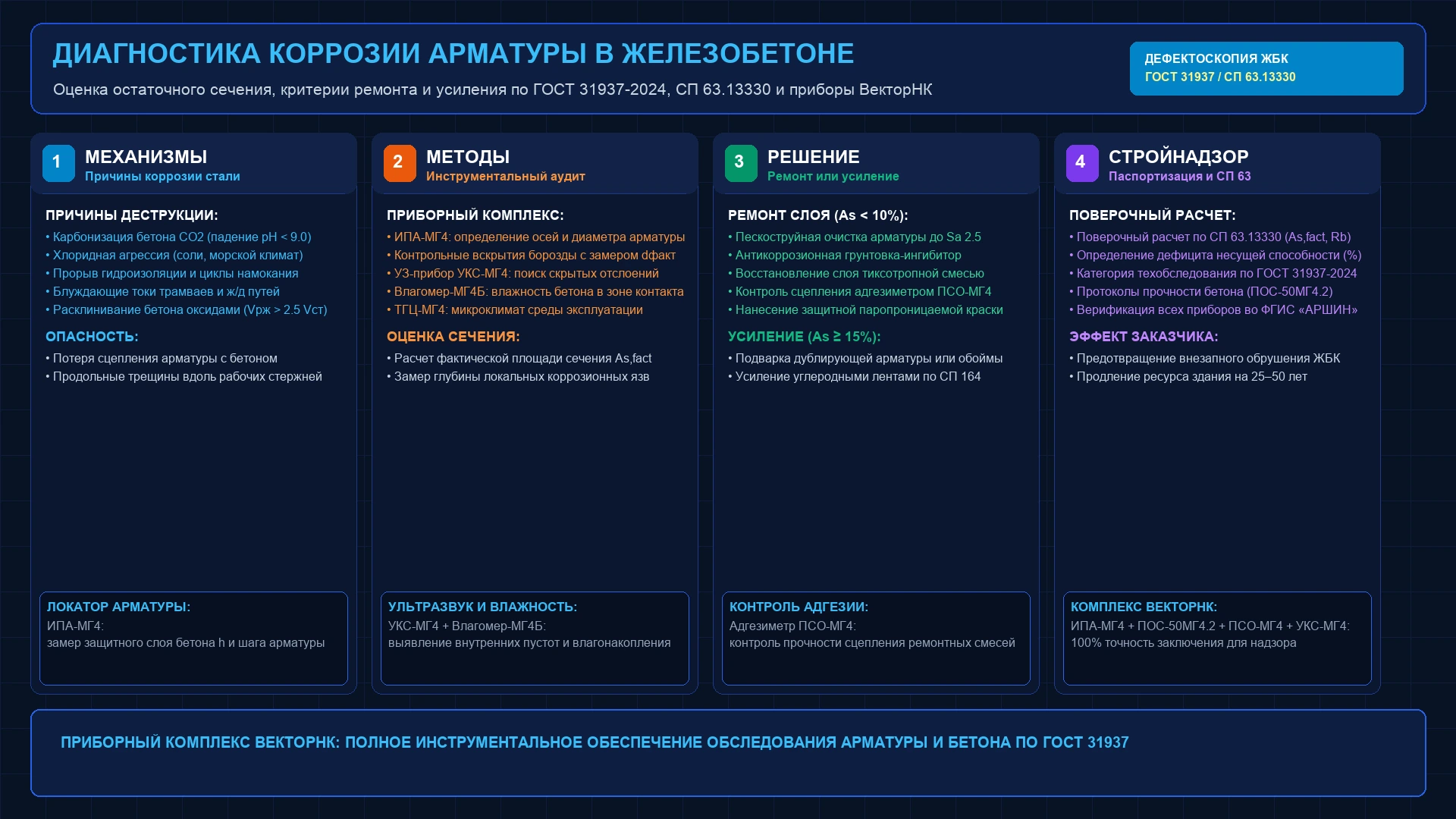

3. Инструментальные методы обследования: приборный комплекс МГ4
Комплексный технический аудит конструкций с признаками коррозионного поражения включает последовательное применение неразрушающих и выборочных прямых методов:
- Локация арматуры электромагнитным прибором ИПА-МГ4: По ГОСТ 22904-93 прибор бесконтактно сканирует конструкцию, с точностью до $\pm 1$ мм определяет проекцию продольных и поперечных стержней, измеряет фактическую толщину защитного слоя бетона $h$ и шаг армирования. На основании сканирования выбираются безопасные зоны для выборочных вскрытий;
- Определение глубины нейтрализации (карбонизации) бетона: На свежем сколе бетона выполняется качественная капельная фенолфталеиновая проба (1%-ный спиртовой раствор фенолфталеина). Некарбонизированный щелочной бетон окрашивается в ярко-малиновый цвет, а нейтрализованный слой остается бесцветным. Глубина карбонизации замеряется штангенциркулем;
- Ультразвуковой поиск скрытых отслоений прибором УКС-МГ4: Поверхностным прозвучиванием по ГОСТ 17624 выявляются невидимые глазом зоны внутренней деламинации бетона, отделившегося от арматурного каркаса;
- Контрольные вскрытия борозд: На участках с минимальным защитным слоем и трещинами выполняется локальная расчистка бетона до оголения арматуры на длине 20–30 см. Стержень зачищается от ржавчины металлической щеткой до блестящего металла;
- Контроль влажности бетона прибором Влагомер-МГ4Б: Замер влажности ограждения в зоне коррозии позволяет определить активность электрохимического процесса (при влажности $W < 2.5\%$ коррозия практически затухает).
4. Методика расчета остаточного сечения арматуры и поверочный расчет СП 63
После зачистки обнаженного стержня эксперт замеряет фактический диаметр штангенциркулем или микрометром в двух взаимно перпендикулярных плоскостях в точках максимального коррозионного износа:
$$d_{\text{факт}} = \frac{d_1 + d_2}{2}$$
Фактическая площадь сечения одного корродированного стержня составляет:
$$A_{s1,\text{fact}} = \frac{\pi \cdot d_{\text{факт}}^2}{4}$$
Относительная потеря площади сечения рабочей арматуры $\Delta A_s$ (%) рассчитывается по отношению к проектному (номинальному) значению:
$$\Delta A_s = \frac{A_{s,\text{nom}} — A_{s,\text{fact}}}{A_{s,\text{nom}}} \cdot 100\%$$
Полученные значения подставляются в поверочный расчет по СП 63.13330.2018. При язвенной коррозии вводится дополнительный понижающий коэффициент условий работы арматуры $\gamma_{s,\text{cor}} = 0.85–0.90$, учитывающий концентрацию напряжений в донной части коррозионных питтингов.
5. Критерии выбора: когда достаточно ремонта, а когда необходимо усиление?
В соответствии с ГОСТ 31937-2024 и рекомендациями НИИЖБ им. А.А. Гвоздева решение о стратегии восстановления принимается на базе жестких инженерных критериев:
| Степень повреждения | Потеря сечения $\Delta A_s$ | Состояние защитного слоя | Принимаемое техническое решение |
|---|---|---|---|
| Слабая | $\Delta A_s < 5\%$ | Поверхностная ржавчина, трещины волосяные ($a_{\text{crc}} \le 0.1$ мм) | Профилактический ремонт: инъектирование трещин, гидрофобизация поверхности бетона. |
| Умеренная | $5\% \le \Delta A_s \le 10\%$ | Локальные сколы защитного слоя, глубина язв не более 0.5 мм | Ремонт защитного слоя: пескоструйная очистка стали, антикоррозионная грунтовка, тиксотропный состав. |
| Значительная | $10\% < \Delta A_s \le 15\%$ | Массовое отслоение слоя, язвы глубиной до 1.0–1.5 мм | Поверочный расчет: если несущая способность $K_{\text{зап}} \ge 1.05$ — ремонт слоя; при $K_{\text{зап}} < 1.0$ — усиление. |
| Критическая | $\Delta A_s > 15–20\%$ | Полное разрушение сцепления, перерыв поперечных хомутов | Капитальное усиление: разгрузка конструкции, подварка арматуры, обоймы, композиты (СП 164). |
6. Технология восстановления защитного слоя и контроль адгезии ПСО-МГ4
Если поверочный расчет подтверждает, что остаточного сечения арматуры достаточно для восприятия расчетных нагрузок, выполняется санация защитного слоя бетона:
- Удаление дефектного бетона: С помощью легких перфораторов или водоструйной гидродинамической обработки сверхвысокого давления разрушенный карбонизированный бетон скалывается на 15–20 мм глубже арматурных стержней, чтобы обеспечить круговой охват арматуры ремонтным составом;
- Абразивная очистка арматуры: Стальные стержни очищаются пескоструйным или дробеструйным методом до степени очистки Sa 2.5 по ГОСТ 9.402 (полное удаление ржавчины до чистого серого металла);
- Нанесение ингибитора коррозии и адгезионного моста: На сталь наносится эпоксидно-цементная или полимерцементная грунтовка с ингибиторами анодного и катодного типа, восстанавливающая щелочную пассивацию;
- Укладка тиксотропного ремонтного состава: Полость послойно заполняется безусадочной фиброармированной мелкозернистой смесью класса прочности не ниже В35–В40 с высокой водонепроницаемостью ($W10–W12$);
- Инструментальный контроль адгезии: Прочность сцепления ремонтного состава с телом старого бетона верифицируется методом нормального отрыва металлических дисков с помощью адгезиметра ПСО-МГ4. Нормативное сцепление должно составлять не менее 1.5–2.0 МПа.
7. Методы усиления конструкций при критической потере сечения арматуры
При потере площади продольной рабочей арматуры свыше 15–20% ремонт защитного слоя не решает проблему несущей способности. Требуется капитальное конструктивное усиление:
- Подварка дополнительной арматуры: К существующим очищенным стержням привариваются стержни-дублеры того же или большего диаметра с помощью продольных накладок по ГОСТ 14098-2014 с последующим торкретированием бетоном;
- Устройство железобетонных обойм и рубашек: Увеличение поперечного сечения колонн или балок установкой нового пространственного арматурного каркаса и бетонированием мелкозернистым бетоном класса В30–В40;
- Внешнее армирование композитными материалами (СП 164.1325800): Высокотехнологичный метод наклейки однонаправленных углеродных лент и холстов на эпоксидное связующее. Прочность углеволокна на растяжение ($> 4000$ МПа) компенсирует потерю стальной арматуры без увеличения собственного веса конструкции.
8. Приборный комплекс ВекторНК для дефектоскопии железобетона
Инженерный центр «ВекторНК» поставляет полный перечень приборов производства завода СКБ «Стройприбор» для комплексного обследования железобетонных конструкций:
Локатор арматуры ИПА-МГ4
Прибор для определения защитного слоя бетона, шага и диаметра арматуры по ГОСТ 22904-93. Позволяет оперативно выявить участки с критически тонким защитным слоем.
Электронный адгезиметр ПСО-МГ4
Прибор для измерения прочности сцепления защитных и ремонтных покрытий методом нормального отрыва по ГОСТ 32299. Электронный силоизмеритель с памятью на 100 протоколов.
Ультразвуковой прибор УКС-МГ4
Ультразвуковой контроль прочности и сплошности по ГОСТ 17624. Поиск скрытых пустот, раковин и зон отслоения защитного слоя бетона от корродирующей арматуры.
ПОС-50МГ4.2 «Скол»
Измеритель прочности бетона методом отрыва со скалыванием по ГОСТ 22690. Диапазон 5–100 МПа. Необходим для оценки остаточного класса прочности бетона обследуемых ЖБК.
9. Часто задаваемые вопросы (FAQ)
1. По каким внешним признакам можно обнаружить коррозию арматуры под слоем бетона?
Первыми признаками являются появление ржавых рыжих потеков на поверхности бетона и образование продольных трещин шириной раскрытия 0.1–0.3 мм, строго повторяющих шаг и направление рабочей арматуры. При простукивании молотком в этих зонах слышен глухой пустотный звук.
2. На какую глубину необходимо вырубать бетон вокруг корродирующей арматуры?
По ГОСТ 31384 бетон необходимо вскрывать не только до оголения лицевой грани стержня, но и с вырубкой зазора не менее 15–20 мм позади арматуры. Только в этом случае ремонтный состав полностью обволакивает стержень по всему периметру, восстанавливая защитную пассивирующую среду.
3. Можно ли обработать арматуру преобразователем ржавчины перед бетонированием?
Обычные кислотные преобразователи ржавчины на основе ортофосфорной кислоты применять запрещено, так как остаточная кислотность разрушает щелочную среду бетона. Применяются специализированные минерально-эпоксидные ингибирующие грунты, предназначенные для железобетона.
4. Какая потеря сечения арматуры считается предельной для безопасной эксплуатации?
В соответствии с ГОСТ 31937-2024 при потере площади сечения рабочей арматуры более 15% конструкция переводится в категорию ограниченно-работоспособного состояния, а при потере более 25% — в аварийное состояние, требующее немедленной разгрузки и усиления.
5. Какой минимальный защитный слой бетона должен быть по нормам СП 28.13330?
Для конструкций в закрытых сухих помещениях толщина слоя составляет не менее 20 мм; на открытом воздухе — не менее 25–30 мм; в грунтах и агрессивных средах — не менее 40–50 мм. Толщина верифицируется прибором ИПА-МГ4.
