Вскрыть арматуру и осмотреть её визуально — самый надёжный способ оценить коррозию, но не всегда применимый: на фасаде с отделкой, в конструкции, где вскрытие запрещено собственником, или когда нужно обследовать сотни квадратных метров, а не единичную точку. Для таких случаев есть три взаимодополняющих метода, которые оценивают коррозионное состояние арматуры без разрушения конструкции или с минимальным вмешательством — по электрохимическим и физическим косвенным признакам, а не по прямому осмотру металла.
Три метода и что каждый из них показывает
| Метод | Что измеряет | Что показывает | Ограничение |
|---|---|---|---|
| Потенциал коррозии (метод полуэлемента) | Электрохимический потенциал, мВ | Вероятность того, что коррозия уже идёт | Не работает как ранняя диагностика — реагирует на уже начавшийся процесс |
| Удельное электрическое сопротивление | Сопротивление поверхностного слоя, кОм·см | Проницаемость бетона для влаги и агрессивных агентов — риск ДО начала коррозии | Требует глубины карбонизации не более 4 мм для достоверного результата |
| Глубина карбонизации | Расстояние от поверхности до границы карбонизации, мм | Сколько защитного ресурса бетона осталось до потери пассивации арматуры | Точечный метод, требует скола или керна — минимально инвазивен, а не полностью неразрушающий |

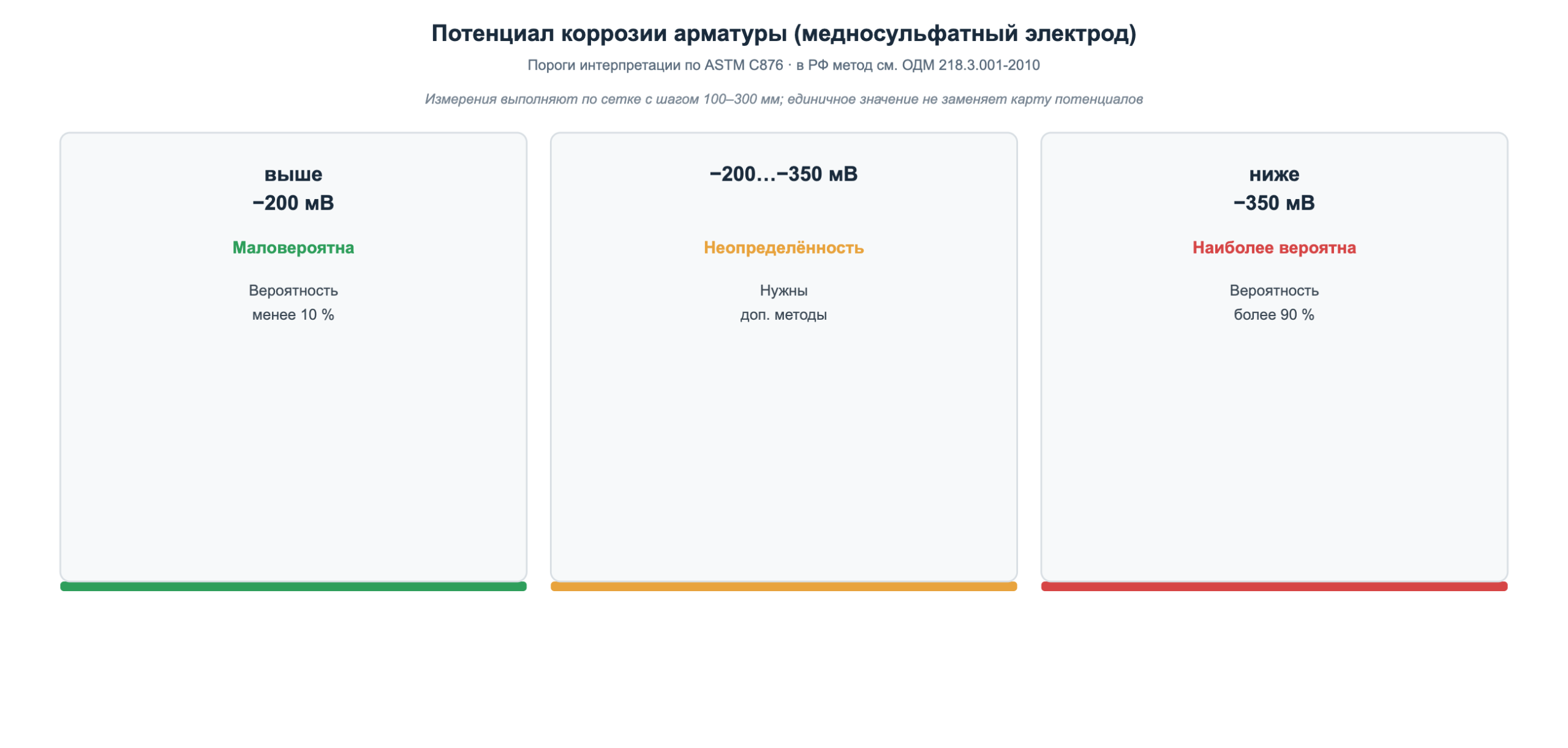

Метод потенциала коррозии
Между арматурой и электродом сравнения, приложенным к поверхности бетона через влажную губку, возникает разность потенциалов — она отражает, идёт ли на арматуре электрохимический процесс коррозии. Метод регламентирован американским стандартом ASTM C876; в России для дорожных сооружений действует его аналог — ОДМ 218.3.001-2010, для остальных объектов методику обычно берут по ASTM или внутренним регламентам лаборатории.
Практические детали, которые определяют, получится ли достоверный результат:
- Электрод сравнения — медносульфатный (наиболее распространён) или хлорсеребряный; значения в мВ для разных электродов не совпадают напрямую, поэтому в отчёте всегда указывают тип электрода.
- Сетка измерений — точки берут с шагом 100–300 мм, единичное измерение почти ничего не говорит: ценность метода — в карте потенциалов по площади, где видны локальные зоны с резким отклонением.
- Мешающие факторы — сухой бетон завышает сопротивление цепи и искажает показания; низкая температура сдвигает потенциал в сторону более отрицательных значений даже без коррозии; поэтому измерения на морозе или на пересохшей поверхности требуют поправок или переноса на другие условия.
Удельное электрическое сопротивление бетона
Четырёхэлектродный датчик (схема Веннера) пропускает ток через поверхность бетона и измеряет сопротивление — чем оно ниже, тем легче влаге и хлоридам двигаться сквозь бетон к арматуре, а значит, выше риск запуска коррозии в будущем. В отличие от метода потенциалов, этот метод оценивает риск заранее, а не фиксирует уже идущий процесс.
| Удельное сопротивление | Вероятность коррозии |
|---|---|
| ≥ 12 кОм·см | Маловероятна |
| 8–12 кОм·см | Вероятна |
| ≤ 8 кОм·см | Высокая вероятность |
Три фактора, которые нужно учитывать при интерпретации: температура бетона (изменение на 1 °C сдвигает сопротивление на 3–5 %), влажность (чем бетон влажнее, тем ниже сопротивление — сухой и влажный бетон в одной точке дадут разные показания без изменения реального риска) и близость арматуры к электродам (может исказить результат в 2–6 раз, поэтому расположение стержней желательно знать заранее — например, по данным толщиномера защитного слоя).
Глубина карбонизации — сколько ресурса осталось
Бетон защищает арматуру от коррозии не только физически, но и химически: высокая щёлочность (pH выше 9,5) создаёт на поверхности стали пассивирующую плёнку оксида. Углекислый газ воздуха постепенно снижает pH бетона с поверхности вглубь — этот процесс и называют карбонизацией. Пока фронт карбонизации не дошёл до арматуры, плёнка держится; как только глубина карбонизации сравнялась с толщиной защитного слоя — пассивация нарушается, и при наличии влаги и кислорода коррозия запускается.
Проверяют это фенолфталеиновым методом — на свежем сколе или срезе керна граница окраски (малиновая зона против бесцветной, карбонизированной) показывает глубину нейтрализации. Сама методика пробы и то, как карбонизация искажает показания склерометров, подробно разобраны в статье «Карбонизация бетона: почему фенолфталеиновая проба обязательна» — здесь же важно другое следствие того же измерения.
Для оценки риска коррозии глубину карбонизации всегда сравнивают с фактической толщиной защитного слоя, а не рассматривают саму по себе: карбонизация опасна, когда её фронт приближается к арматуре. Тонкий защитный слой при умеренной карбонизации может быть ближе к порогу риска, чем толстый слой при более глубокой карбонизации — возраст здания и внешний вид бетона это сравнение не заменяют.
Как эти методы работают вместе на практике
По отдельности каждый метод отвечает на свой узкий вопрос, поэтому при реальном обследовании их комбинируют:
- Картирование потенциалов по всей обследуемой площади — быстро находит зоны с наибольшей вероятностью активной коррозии.
- Удельное сопротивление в тех же точках — показывает, чем вызван риск: общей проницаемостью бетона или локальным дефектом.
- Точечная карбонизация в зонах максимального риска — даёт понимание, сколько защитного ресурса осталось до потери пассивации.
- Контрольное вскрытие в 1–2 самых показательных точках — подтверждает или опровергает выводы косвенных методов прямым осмотром арматуры; без этого шага заключение опирается только на вероятностные оценки.
Такая последовательность экономит вскрытия там, где они не нужны, и концентрирует их там, где косвенные методы указывают на реальную проблему — вместо того, чтобы вскрывать конструкцию наугад или, наоборот, обходиться вовсе без физического подтверждения.
Что писать в заключении
- Метод и прибор, которым выполнено измерение, тип электрода сравнения (для метода потенциалов).
- Схему точек измерений с привязкой к конструкции — карту потенциалов или таблицу значений, а не единичное число.
- Условия измерений — температуру, влажность поверхности, поскольку они прямо влияют на показания.
- Сопоставление глубины карбонизации с фактической толщиной защитного слоя, а не только абсолютное значение глубины.
- Вывод о вероятности и стадии коррозии — по совокупности методов, с оговоркой, если контрольное вскрытие не проводилось.
- Рекомендации — от продолжения мониторинга до защиты бетона или локального ремонта с восстановлением пассивации арматуры.
Эти выводы, наравне с шириной раскрытия силовых и коррозионных трещин, обычно ложатся в основу оценки категории технического состояния в техническом заключении по результатам обследования — без привязки к конкретным точкам и условиям измерений эти данные сложно использовать как доказательную базу.
Типичные ошибки
- Вывод по одной точке измерения — метод потенциала и метод сопротивления рассчитаны на площадное картирование, единичное значение легко попадает в зону погрешности.
- Игнорирование условий измерения — сухая поверхность или низкая температура способны сместить показания в безопасную зону без реального снижения риска.
- Сравнение глубины карбонизации без учёта толщины защитного слоя — «карбонизация 15 мм» ничего не говорит об опасности без сопоставления с фактической толщиной защитного слоя в этой же точке.
- Вывод о коррозии только по одному методу — без контрольного вскрытия хотя бы в одной показательной точке заключение остаётся вероятностным, а не доказанным.
Частые вопросы
Можно ли обойтись вообще без вскрытия конструкции?
Для предварительной оценки — да, косвенные методы дают достаточно данных, чтобы найти проблемные зоны и оценить вероятность коррозии. Но для итогового заключения, особенно если по его результатам планируется дорогостоящий ремонт или речь идёт о несущих конструкциях, контрольное вскрытие хотя бы в одной-двух точках обычно необходимо для подтверждения.
Какой метод точнее — потенциал или удельное сопротивление?
У них разные задачи, а не разная точность: потенциал показывает, идёт ли коррозия уже сейчас, сопротивление — насколько бетон в принципе проницаем для факторов, которые её вызывают. Они дополняют друг друга, а не заменяют.
Что делать, если карбонизация ещё не дошла до арматуры?
Это означает, что пассивирующая плёнка пока сохраняется и активной коррозии по этому механизму нет, но стоит оценить скорость карбонизации и остаточный ресурс защитного слоя — при высокой скорости процесса точка риска может быть пройдена в обозримые годы, и это стоит отразить в рекомендациях по мониторингу.
Нужен ли специальный прибор или методы работают вручную?
Для метода потенциала и удельного сопротивления нужны специализированные приборы с электродами — их нельзя заменить подручными средствами без потери достоверности результата. Для карбонизации достаточно раствора фенолфталеина, но и здесь важна методика: свежий скол, а не запылённая или карбонизированная от долгого пребывания на воздухе поверхность.
Влияют ли хлориды на результаты этих методов?
Да, хлориды (например, от противогололёдных реагентов или в прибрежных условиях) ускоряют коррозию иным механизмом, чем карбонизация, и могут смещать показания потенциала в сторону более отрицательных значений даже при умеренной карбонизации. Если есть подозрение на хлоридную коррозию, косвенные методы стоит дополнить лабораторным определением содержания хлоридов в пробах бетона.
Как часто нужно повторять эти измерения?
Периодичность определяется категорией технического состояния и скоростью выявленных процессов — конструкция в нормативном состоянии может не требовать повторных измерений годами, а зона с высокой вероятностью активной коррозии — ежегодного или более частого контроля до выполнения ремонта.
