Мониторинг трещин в стенах и перекрытиях: маяки и журнал наблюдений

Мониторинг трещин нужен, чтобы установить, меняются ли их раскрытие и положение со временем. Для этого выбирают постоянные точки, фиксируют исходные значения и повторяют измерения по одной методике. Наклеенный маяк без номера, даты и записей не позволяет проследить историю дефекта.

Частая ситуация: на стене находят старую трещину и хотят понять, «идёт» ли она дальше. По одному снимку ответить нельзя. Сначала приходится выяснять, где проходит трещина: только по штукатурке, по кладке или в несущем железобетоне. Затем определяют задачу наблюдений и необходимую точность. Ошибка на этом этапе превращает месяцы записей в данные, которые трудно использовать.

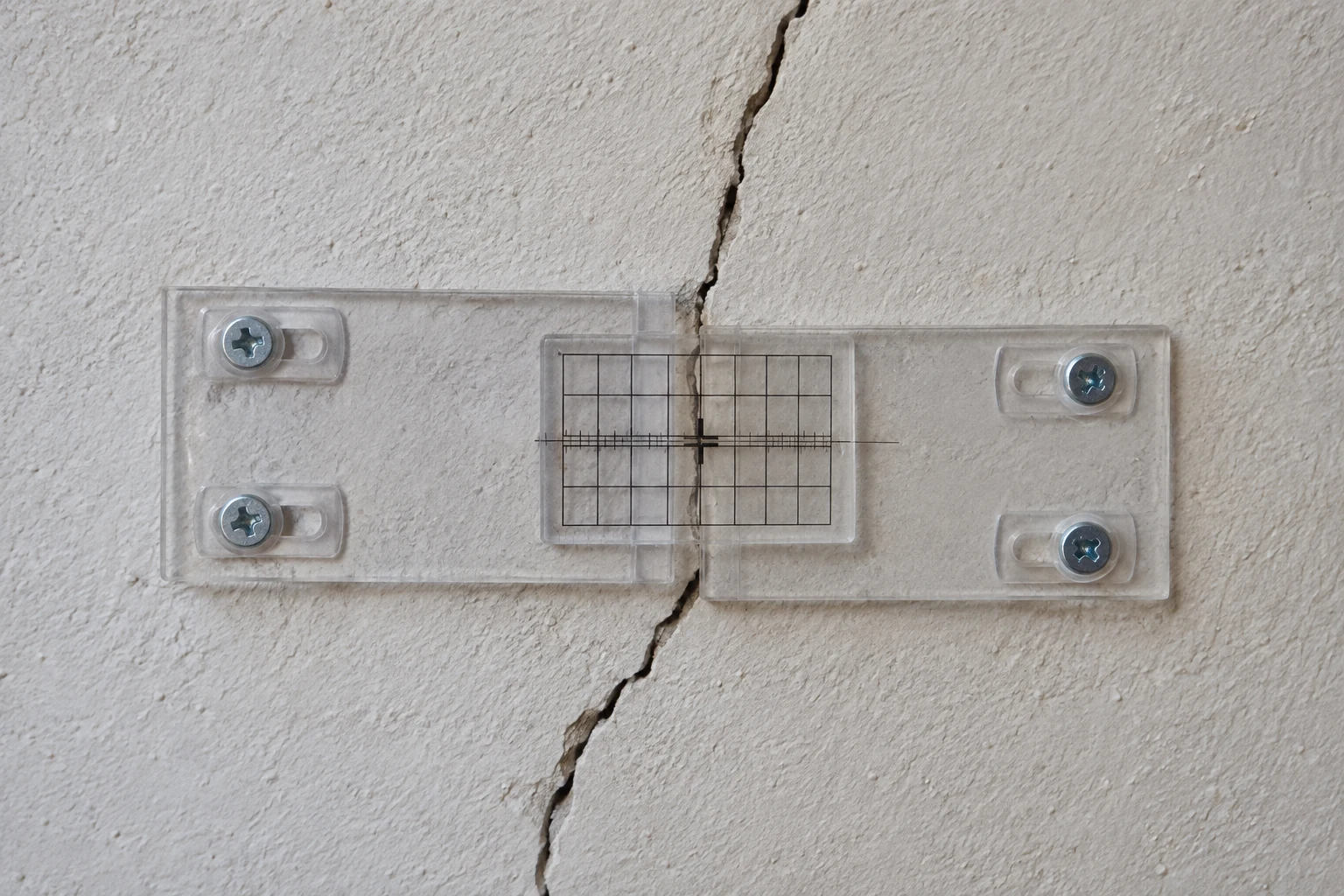

Иллюстрация создана с помощью ИИ. Устройство показано условно, изображение не предназначено для считывания раскрытия или воспроизведения монтажа конкретного прибора.

Что можно узнать по наблюдениям

Серия измерений показывает изменение контролируемого параметра. Она помогает отделить устойчивое раскрытие от колебаний, связанных, например, с температурой. Для объяснения причины нужны сведения о конструктивной схеме, нагрузках и состоянии здания.

Ширина трещины сама по себе не даёт полной оценки опасности. Одинаковое раскрытие у трещины в отделке и у наклонной трещины в опорной зоне балки означает разные задачи обследования. Также имеют значение длина, направление, глубина, расположение относительно арматуры и признаки сопутствующих деформаций.

ГОСТ 31937-2024 рассматривает трещины в связи с особенностями конструкции и её напряжённо-деформированным состоянием. Пункты 5.3.1.3–5.3.1.4 посвящены измерению раскрытия и анализу трещин в бетоне. Для измерений предусмотрены калиброванные щупы или измерительная лупа. См. текст стандарта и официальную карточку с поправкой.

Если трещина быстро увеличивается, появились заметный прогиб, смещение опорных участков или выпадение фрагментов, ожидать очередного замера по обычному графику нельзя. Следует ограничить доступ к опасной зоне, сообщить ответственному за эксплуатацию и организовать срочное обследование. При непосредственной угрозе людям обращаются в экстренные службы.

Подготовьте карту трещин до установки маяков

Начать удобнее с плана этажа или развёртки стены. Каждой трещине присваивают обозначение: например, Т-01. Если на ней несколько точек наблюдения, используют отдельные номера М-01, М-02. Обозначения должны совпадать на схеме, фотографиях и в журнале.

Записи «трещина у окна» недостаточно, если в помещении четыре похожих окна. Нужны оси или другие устойчивые ориентиры, этаж, сторона конструкции и расстояние до узнаваемой точки. Такая привязка позволит другому специалисту найти участок без автора первого осмотра.

Для каждой трещины подготовьте короткую карточку.

Это рабочая структура карточки для статьи, а не обязательная унифицированная форма. Её можно включить в дефектную ведомость обследования или вести отдельным приложением.

При подозрении на деформации основания одной карты трещин мало. Потребуются дополнительные исследования, включая оценку осадок и кренов, а в предусмотренных программой случаях инженерно-геологические изыскания. Маяк показывает перемещение в своей точке и не измеряет осадку фундамента непосредственно.

Какой способ наблюдения выбрать

Выбор зависит от вопроса, на который должен ответить мониторинг. Если нужно заметить нарушение целостности маяка, достаточно одного подхода. Для изменения раскрытия на доли миллиметра потребуется измерительная система с подходящей точностью и воспроизводимым отсчётом.

Существуют системы для наблюдений по одной, двум и трём координатным осям. Их возможности различаются: двухосный маяк на поверхности не даёт автоматически третью компоненту перемещения. Примеры устройств и принципов измерения представлены у разработчика системы «Фотомикрометр».

Раскрытие трещины и показание маяка могут быть разными величинами

Допустим, перед монтажом лупой измерили ширину трещины 0,30 мм, а пластины маяка установили на ноль. Через неделю прибор показал изменение +0,10 мм по горизонтальной оси. В журнале следует сохранить оба факта: исходное раскрытие и приращение показания.

Записать «текущая ширина 0,40 мм» можно только при подтверждённой связи измеряемого перемещения с раскрытием в том же сечении и направлении. Если трещина наклонная, есть сдвиг вдоль неё или поворот участков стены, простое сложение даст ошибку. Геометрию измерения описывают ещё до первого цикла.

Почему маяк нельзя крепить к непрочной отделке

Отслаивающаяся штукатурка перемещается отдельно от основания. Если закрепить на ней маяк, прибор будет реагировать в том числе на движение отделочного слоя. При наблюдении за несущей конструкцией места крепления подготавливают до прочного основания в пределах выбранной методики и инструкции изготовителя.

Состояние основания проверяют с обеих сторон трещины. Обеспечивают предусмотренные условия приклеивания или механического крепления, выдерживают время набора прочности клея. До завершения монтажа пластины могут временно фиксироваться между собой, но рабочая схема должна позволять измеряемое перемещение. Эти детали зависят от модели.

После установки записывают дату и начальные отсчёты, фотографируют устройство. Нулевое значение по шкале допустимо, но не обязательно: для динамики важна сохранённая исходная величина. Попытка подогнать ноль при каждом обходе уничтожит историю перемещений.

Как вести журнал наблюдений

В каждом цикле записывают дату и время, номер точки, отсчёт, температуру и обстоятельства осмотра. Для наружной стены полезны сведения о погоде и солнечном нагреве. Внутри здания фиксируют существенные изменения отопления, намокание и работы рядом с точкой.

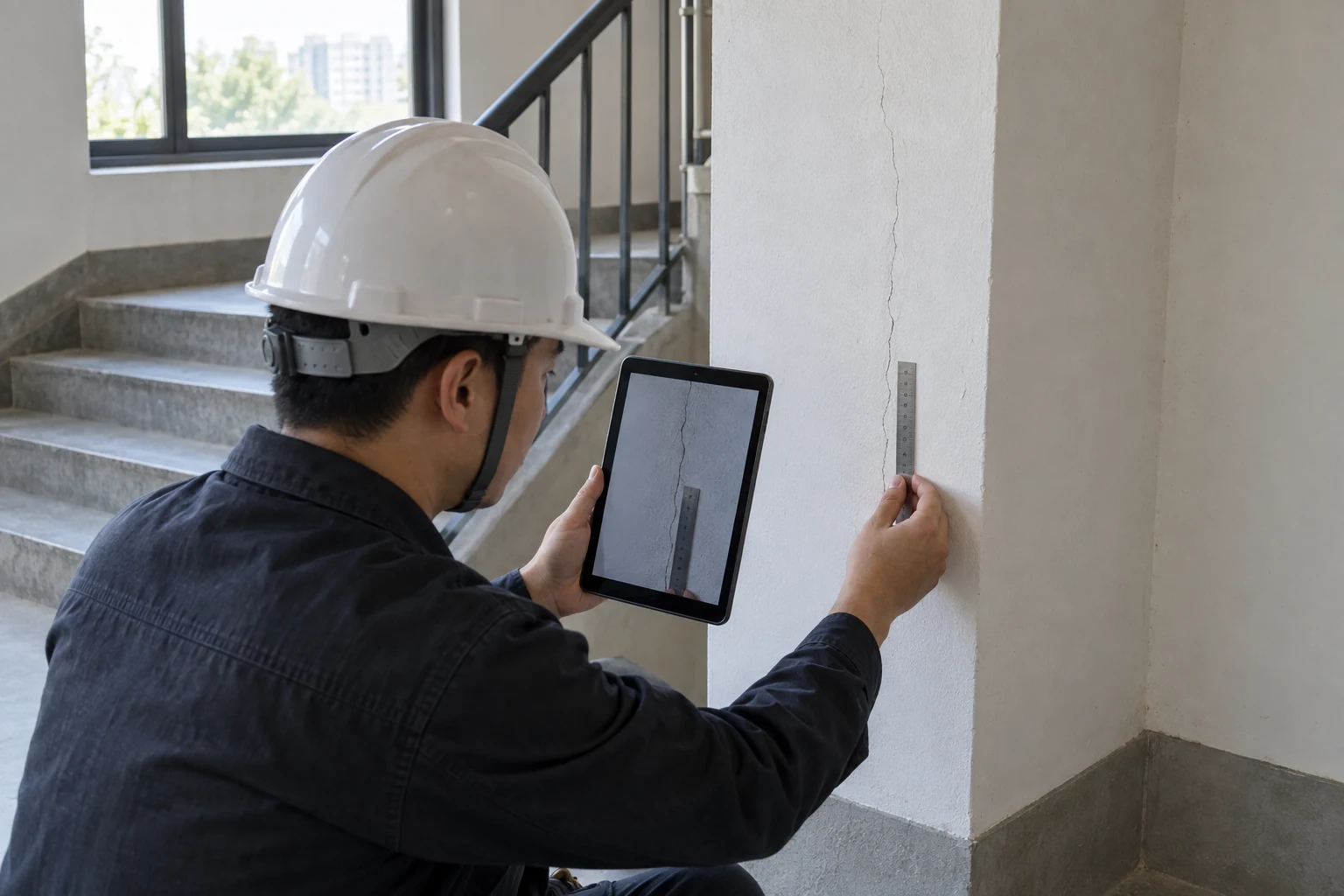

Фотореалистичная иллюстрация, созданная с помощью ИИ. Линейка в кадре служит масштабом фотографии. Для измерения узкого раскрытия используют подходящий измерительный инструмент.

Ниже приведён учебный пример наблюдения за одним отсчётом щелемера. Значения вымышлены. Здесь положительное приращение соответствует увеличению показания по принятой оси, а исходный отсчёт равен 0,20 мм.

Приращение считают как разность текущего и исходного отсчётов: Δs = sᵢ − s₀. Для последней строки это 0,35 − 0,20 = 0,15 мм. Формула описывает движение измерительной системы. Она не определяет причину трещинообразования.

Первые три строки допускают предположение о температурной составляющей, но трёх измерений недостаточно для её доказательства. Последняя строка отличается при той же записанной температуре. Специалист сначала проверяет прибор, крепления и воспроизводимость отсчёта, затем сопоставляет событие с нагрузками и состоянием конструкции.

Пятисотые доли миллиметра в этой таблице допустимы только для системы, которая позволяет их обоснованно различать. Если цена деления составляет 1 мм, записывать результат 0,05 мм нельзя. Разрешение шкалы, погрешность прибора и разброс повторных измерений учитывают отдельно.

Как часто измерять и когда заканчивать наблюдения

Интервал назначают программой мониторинга. Он зависит от предполагаемого процесса, состояния конструкции и темпа работ рядом со зданием. Еженедельный шаг в учебной таблице выбран для наглядности и не является нормативным расписанием.

Для медленных сезонных перемещений нужна достаточная продолжительность наблюдений. При земляных работах по соседству или изменении нагрузки может потребоваться более частая регистрация и внеочередные циклы. Условия сокращения интервала, сигнальные значения и порядок уведомления ответственных лиц задают заранее.

Целый гипсовый маяк через две недели не доказывает безопасность здания. Он подтверждает лишь, что при осмотре не выявлено его разрушение. Завершение мониторинга обосновывают результатами всей программы и оценкой состояния конструкции. Возможные категории технического состояния не назначают по одному маяку.

Что передать в отчёте

Отчёт должен позволять восстановить ход наблюдений. Помимо итогового графика нужны исходные значения, привязка точек и сведения о методике. Если прибор заменили, указывают дату, причину и способ связи нового ряда со старым. Незаметно продолжать линию графика после переустановки нельзя.

На графике показывают отсчёт или его изменение во времени и подписывают величину на оси. Температуру удобно вынести в отдельный согласованный график. Повреждения креплений, ремонт стены и другие события отмечают прямо на временной шкале.

В выводе отделяют результат от интерпретации: что измерено, насколько устойчиво изменение, с чем оно может быть связано и какие действия предлагаются. Формулировка «за наблюдаемый период приращение по точке М-01 составило…» проверяема. Заявление «трещина безопасна» требует существенно большего обоснования.

Частые вопросы

Можно ли поставить гипсовый маяк самостоятельно?

Для предварительного наблюдения это возможно, если доступ безопасен. Но такой маяк не заменяет измерительную систему и обследование несущих конструкций. Нужно сохранить дату установки, фотографии и сведения о поверхности.

Лопнувший маяк означает, что дом аварийный?

Нет. Сначала проверяют причину повреждения и состояние конструкции. Маяк мог разрушиться из-за перемещения, дефекта крепления или внешнего воздействия. Категорию состояния устанавливают по результатам обследования.

Можно ли измерять трещину обычной линейкой?

Линейка подходит для длины и масштаба фотографии. Для малого раскрытия её точности недостаточно. Применяют измерительную лупу, щупы или другое средство, выбранное под задачу.

Когда можно заделать трещину?

После оценки причины и выбора ремонта. Если точка включена в программу наблюдений, её заделку согласуют с ведущим мониторинг специалистом. Иначе можно потерять возможность сопоставлять последующие измерения.

Нормативные ссылки проверены 12 сентября 2026 года. Карточка дефекта, журнал и численный пример разработаны для пояснения методики.
