Трещина — самый заметный и при этом самый неоднозначный признак повреждения конструкции. Одна и та же ширина раскрытия может быть нормой для одного элемента и поводом для немедленного усиления — для другого: всё зависит от категории требований к трещиностойкости, вида арматуры, условий эксплуатации и, главное, от того, растёт трещина или стабильна. Разберём, как ширину раскрытия измеряют, какой предел считается допустимым по действующим нормам и как по внешним признакам предварительно определить причину появления трещины.
Как измеряют ширину раскрытия трещины
Ключевое требование, которое часто нарушают на практике: трещину измеряют не там, где удобно приложить прибор, а в месте её максимального раскрытия и на уровне арматуры растянутой зоны элемента — это прямо закреплено в п. 5.3.1.3 ГОСТ 31937-2024. Ширина раскрытия неравномерна по длине и особенно по высоте сечения: у поверхности она может отличаться от значения на уровне арматуры в разы.
Инструменты для измерения подбирают по ожидаемой ширине:
- Трещиномер (щуп-шаблон) или лупа Бринелля со шкалой — для трещин от 0,05 до 1–2 мм, наиболее распространённый метод при рядовом обследовании.
- Микроскоп МПБ-2 или аналог — когда требуется точность выше 0,05 мм, например для контрольных измерений в динамике.
- Штангенциркуль или линейка — для трещин шире 1–2 мм, где точность десятых долей миллиметра уже не критична.
- Маяки (гипсовые, стеклянные, механические индикаторы) — не измеряют саму ширину, но фиксируют, растёт трещина или стабильна; для силовых и осадочных трещин это часто важнее единичного замера. Как их устанавливать и вести журнал наблюдений — в статье «Мониторинг трещин в стенах и перекрытиях: маяки и журнал наблюдений».
Какая ширина раскрытия считается нормой
Предельно допустимая ширина раскрытия трещин для новых и эксплуатируемых железобетонных конструкций задаётся СП 63.13330.2018 и зависит от категории требований к трещиностойкости:
- 1-я категория — образование трещин не допускается вовсе. Применяется к конструкциям с полностью напряжённой арматурой в условиях, где трещина недопустима по условиям эксплуатации (герметичность, агрессивная среда высокой степени).
- 2-я категория — допускается ограниченное по ширине непродолжительное раскрытие (acrc1) при условии его последующего надёжного закрытия. Характерно для предварительно напряжённых конструкций с частью арматуры без сцепления с бетоном.
- 3-я категория — допускается ограниченное непродолжительное (acrc1) и продолжительное (acrc2) раскрытие. Это самый массовый случай — обычные железобетонные конструкции зданий с ненапрягаемой стержневой арматурой.
Для типового случая 3-й категории — изгибаемые элементы (балки, плиты перекрытий) с обычной стержневой арматурой, в закрытых помещениях без агрессивных воздействий — предел составляет:
| Показатель | Значение | Что означает |
|---|---|---|
| acrc1 — непродолжительное раскрытие | 0,4 мм | Раскрытие от полной нормативной нагрузки, включая кратковременную |
| acrc2 — продолжительное раскрытие | 0,3 мм | Раскрытие от постоянных и длительных нагрузок |
Это значения для самого распространённого случая — обычной внутренней среды и ненапрягаемой арматуры. Для предварительно напряжённых конструкций, тонкой проволочной и канатной арматуры, а также для агрессивных или влажных сред таблица СП 63.13330.2018 даёт другие, более жёсткие значения — их нужно смотреть по конкретному сочетанию условий, а не по общему правилу «до 0,3 мм — нормально».
Практическая шкала: как трактовать ширину при осмотре
Норматив даёт расчётный предел для проектных условий, но на объекте инженеру нужен рабочий ориентир, чтобы сразу понять, что перед ним — рядовое явление или сигнал к действию:

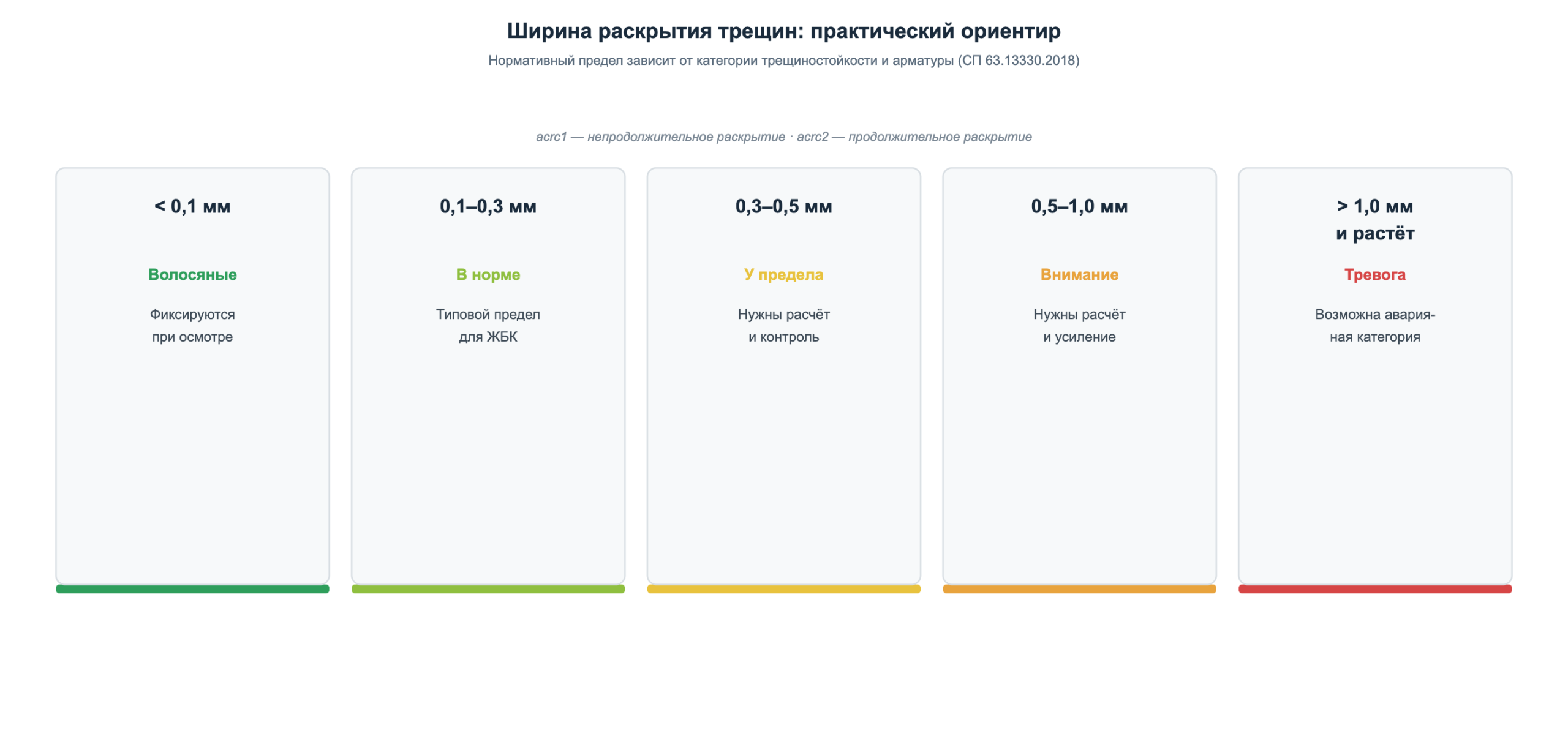

Важная оговорка: эта шкала — практический ориентир для первичной оценки, а не замена расчёта. Трещина шириной 0,2 мм, которая растёт на 0,05 мм в месяц, требует больше внимания, чем стабильная трещина шириной 0,6 мм, возникшая при заливке и не изменившаяся за годы. Динамика важнее единичного значения.
Как отличить тип трещины по внешним признакам
Причина появления трещины определяет, что с ней делать — расчёт несущей способности, ремонт гидроизоляции или наблюдение без вмешательства. Основные типы:
- Силовые трещины — возникают от превышения несущей способности сечения: в балках и плитах — вертикальные в растянутой зоне и наклонные у опор, в простенках — как правило, наклонные или ступенчатые по кладке. Требуют поверочного расчёта элемента с учётом фактического сечения арматуры и прочности бетона.
- Температурно-усадочные трещины — поверхностные, часто сетчатые или хаотично направленные, не связаны с расположением арматуры и нагрузкой. Типичны для больших плоских поверхностей (стены, плиты) без температурных швов.
- Осадочные трещины — возникают при неравномерной осадке фундамента, обычно наклонные, раскрываются шире в одном направлении по высоте здания, часто сопровождаются перекосом проёмов дверей и окон.
- Коррозионные трещины — продольные, идут вдоль стержня арматуры, а не поперёк него; сопровождаются подтёками ржавчины на поверхности бетона. Возникают из-за увеличения объёма продуктов коррозии, которые распирают защитный слой изнутри.
На практике трещина редко бывает «чистого» типа — силовая трещина в зоне промерзания может усугубляться температурными деформациями, а осадочная — провоцировать коррозию арматуры из-за раскрытия защитного слоя. Итоговый вывод о причине делают по совокупности признаков, а не по одному изолированному наблюдению.
Что фиксировать и что писать в заключении
- Ширину раскрытия в каждой контрольной точке — с привязкой к схеме и обязательно в месте максимального раскрытия, а не в произвольной точке трещины.
- Длину и характер трещины — сквозная или поверхностная, направление относительно арматуры и нагрузки.
- Динамику — установлены ли маяки, с какой даты, есть ли рост и с какой скоростью.
- Вероятную причину — по совокупности признаков, с оговоркой, если данных недостаточно для однозначного вывода.
- Влияние на несущую способность — превышает ли ширина раскрытия нормативный предел для данной категории трещиностойкости, требуется ли поверочный расчёт.
- Рекомендации — от «продолжить наблюдение» до «выполнить усиление» с указанием ориентировочного срока.
Именно эти пункты обычно переходят затем в раздел выводов технического заключения по результатам обследования — без цифр и привязки к схеме дефектов заключение с такой формулировкой экспертиза, как правило, возвращает на доработку.
Типичные ошибки при фиксации трещин
- Замер в случайной точке, а не в месте максимального раскрытия — занижает фактическую ширину и, как следствие, категорию опасности повреждения.
- Отсутствие маяков на трещинах, где важна динамика — без них невозможно отличить старое стабильное повреждение от развивающегося силового процесса.
- Причина указана без обоснования — «трещина силового характера» без ссылки на схему армирования, результаты расчёта или характер раскрытия.
- Ширина раскрытия не сопоставлена с нормативным пределом для конкретной категории трещиностойкости — вывод «трещина не критична» без указания, с каким пределом она сравнивалась.
- Игнорирование сопутствующих признаков — подтёков ржавчины, высолов, перекоса проёмов, которые часто важнее самой ширины раскрытия для определения причины.
Частые вопросы
Какая ширина трещины считается опасной?
Однозначного порога нет — вывод зависит от категории требований к трещиностойкости конструкции, вида арматуры и условий эксплуатации. Для типового случая (обычная стержневая арматура, закрытые помещения без агрессивной среды) расчётный предел — 0,3–0,4 мм, но растущая трещина шириной меньше этого предела может быть опаснее стабильной трещины, которая шире.
Нужно ли устанавливать маяки на каждую трещину?
Нет, но маяки обязательны там, где важно отличить стабильное повреждение от развивающегося процесса — на силовых и осадочных трещинах, особенно при подозрении на продолжающуюся неравномерную осадку фундамента или перегрузку конструкции.
Чем измерить трещину без специального прибора?
Для ориентировочной оценки подойдёт набор щупов известной толщины или лупа с миллиметровой шкалой, но для заключения, которое пойдёт в экспертизу, нужен трещиномер или микроскоп с паспортом поверки — иначе результат измерения могут не принять как доказательный.
Можно ли определить причину трещины только по её ширине?
Нет, ширина раскрытия сама по себе не указывает на причину — нужна совокупность признаков: направление трещины относительно арматуры и нагрузки, наличие подтёков ржавчины, связь с перекосом проёмов, форма (сетчатая, одиночная, ступенчатая) и динамика раскрытия во времени.
Что делать, если ширина раскрытия превышает нормативный предел?
Требуется поверочный расчёт элемента с учётом фактического состояния — сечения арматуры, прочности бетона, реальных нагрузок. По его результатам определяется категория технического состояния и необходимость усиления или ограничения эксплуатации — см. структуру технического заключения.
Отличаются ли требования для новых и уже эксплуатируемых зданий?
Расчётные пределы ширины раскрытия трещин из СП 63.13330.2018 разрабатывались для проектирования новых конструкций, но на практике их же используют как ориентир при оценке уже эксплуатируемых зданий — с поправкой на реальное состояние арматуры и защитного слоя, которое за годы эксплуатации могло измениться.
