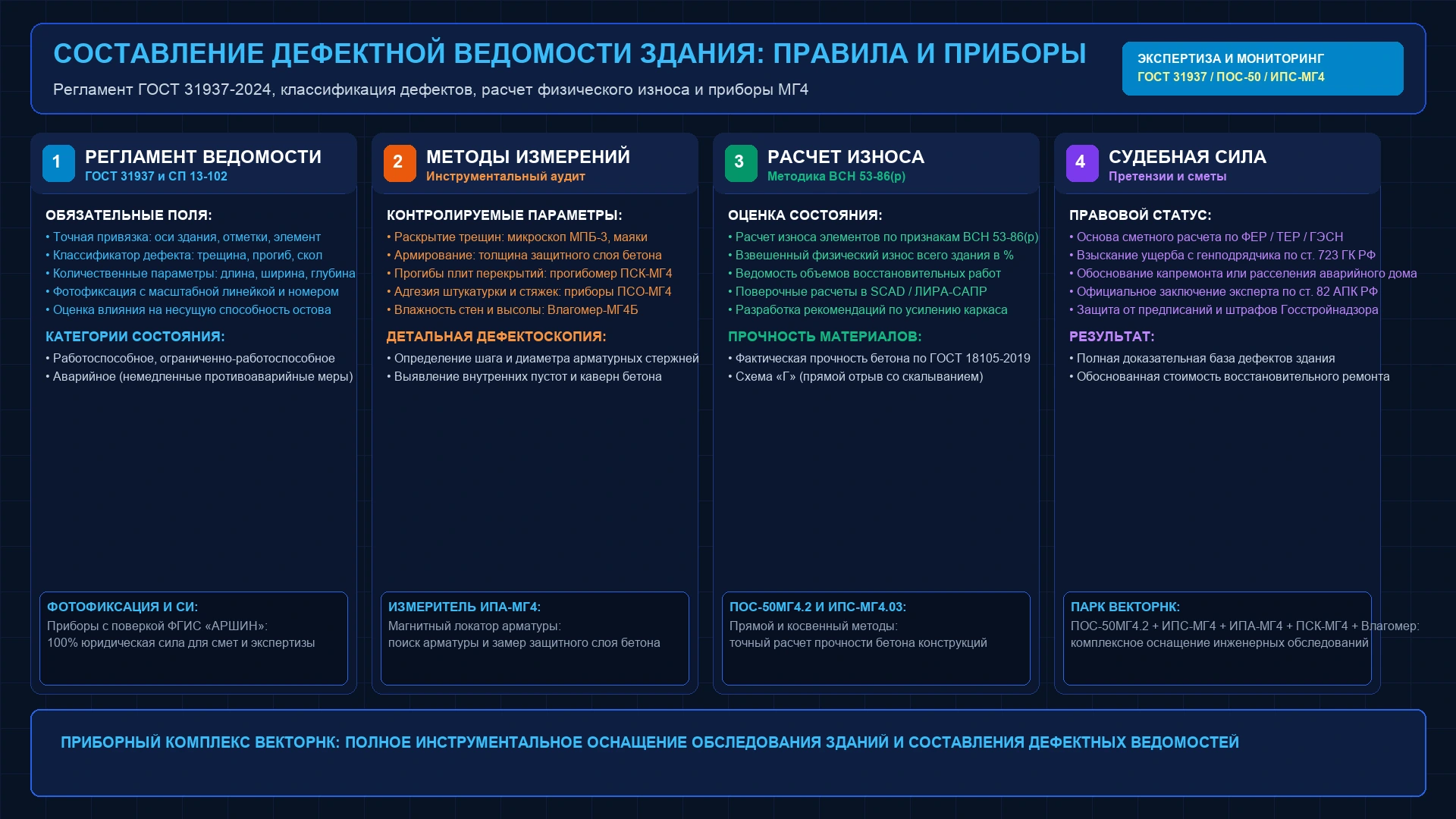

Инструментальное обследование технического состояния строительных конструкций любого объекта — от жилого многоквартирного дома до промышленного цеха или мостового сооружения — завершается составлением ключевого технического и юридического документа: дефектной ведомости (описи дефектов и повреждений). В соответствии с актуальным межгосударственным стандартом ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» и СП 13-102-2003, дефектная ведомость служит математическим базисом для определения категории технического состояния несущих элементов, расчета физического износа по ВСН 53-86(р), выполнения проверочных расчетов в расчетных комплексах и составления локальных смет на восстановительный ремонт. Ошибки или неполнота ведомости приводят к исключению документа из доказательной базы в суде и отказу органов Государственного строительного надзора в согласовании проектных решений.
1. Нормативный статус дефектной ведомости по ГОСТ 31937-2024 и СП 13-102-2003
Дефектная ведомость — это первичный документ технического обследования, в котором фиксируются все выявленные при визуальном и детальном инструментальном контроле отклонения строительных конструкций от требований проектной документации, нормативных сводов правил и стандартов надежности.
Формирование дефектной ведомости строго регламентировано федеральной нормативной базой:
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — устанавливает обязательность составления карт дефектов с графической разверткой стен, фасадов и планов перекрытий с нанесением трещин, сколов и зон разрушения;
- СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений» — регламентирует методы количественной оценки дефектов и правила их соотнесения с несущей способностью каркаса;
- ВСН 53-86(р) «Правила оценки физического износа жилых зданий» — содержит детальные признаки износа конструктивных элементов (фундаментов, стен, перекрытий, кровли) в процентном выражении;
- Приказ Минстроя России № 421/пр (Методика определения сметной стоимости строительства) — закрепляет статус дефектной ведомости как главного исходного документа для составления локальных сметных расчетов на капитальный ремонт и реконструкцию.
2. Обязательная структура и типовая табличная форма дефектной ведомости
Юридически грамотная дефектная ведомость должна исключать двусмысленность и содержать полную информацию, позволяющую любому независимому эксперту или сметчику однозначно идентифицировать и перепроверить дефект.
| № п/п | Местоположение элемента (оси, отметки, этаж) | Конструктивный элемент | Описание дефекта и измеренные параметры | Объем работ | Категория состояния | Номер фото / Прибор |
|---|---|---|---|---|---|---|
| 1 | Оси 3-4 / Б, подвал, пом. 04, отм. -2.800 | Фундаментный блок ФБС 24.4.6 | Вертикальная сквозная трещина с раскрытием $a_{crc} = 1.2$ мм, длина $1.8$ м, высолы и следы фильтрации грунтовых вод | 1.8 п.м (инъектирование) | Ограниченно-работоспособное | Фото № 14 Микроскоп МПБ-3, Влагомер-МГ4Б |
| 2 | Ось 2 / В-Г, 1 этаж, отм. +1.200 | Монолитная ж/б колонна К-1 (400х400 мм) | Скол защитного слоя бетона глубиной 35 мм с оголением продольной рабочей арматуры 4Ø25 А500С, коррозия пластинчатая до 1.5 мм (потеря сечения 12%) | 0.45 м² (восстановление торкретом) | Ограниченно-работоспособное | Фото № 22 ИПА-МГ4 (толщиномер), штангенциркуль |
| 3 | Оси 5-6 / Д-Е, перекрытие 2 этажа, отм. +6.600 | Монолитная безбалочная плита перекрытия | Прогиб в центре пролета $f = 38$ мм при допустимом $f_{ult} = 24$ мм ($L/250$). Поперечные нормальные трещины $a_{crc} = 0.4$ мм в растянутой зоне | 36 м² (усиление углеволокном) | Аварийное состояние | Фото № 35 Прогибомер ПСК-МГ4, тахеометр |
3. Классификация строительных дефектов и категории технического состояния
В соответствии с ГОСТ 31937-2024, дефекты подразделяются по генезису и степени опасности для объекта:
- Дефекты изготовления и монтажа: Недоуплотнение бетонной смеси (каверны, раковины), смещение арматурных каркасов, отклонение колонн от вертикали сверх допусков СП 70.13330, непрокрас металлоконструкций;
- Дефекты силового характера: Трещины в растянутых зонах балок и плит, косые трещины в приопорных зонах ригелей (срез поперечной силой), выпучивание сжатых стержней колонн, пластические прогибы;
- Дефекты физико-химической деструкции: Карбонизация защитного слоя бетона углекислым газом, коррозия арматуры с образованием продуктов ржавчины (увеличение объема в $2.5\dots 3$ раза, раскалывающее бетон изнутри), высолы и выщелачивание извести («белые сталактиты»), биопоражение грибком.
На основе анализа совокупности дефектов зданию или отдельной конструкции присваивается одна из четырех категорий технического состояния:
- Нормативное техническое состояние: Дефекты отсутствуют либо носят чисто косметический характер;
- Работоспособное состояние: Имеются незначительные дефекты, не снижающие несущую способность (усадочные трещины до $0.1$ мм, сколы защитного слоя без оголения арматуры);
- Ограниченно-работоспособное состояние: Снижена несущая способность или долговечность, но отсутствует угроза внезапного обрушения. Эксплуатация возможна при условии мониторинга или проведения восстановительного ремонта;
- Аварийное состояние: Несущая способность исчерпана, деформации нарастают, существует прямая опасность обрушения. Требуются немедленная эвакуация людей, установка временных страховочных подпорок и противоаварийное усиление.
4. Инструментальная дефектоскопия: арматура, прочность, прогибы и трещины
Составление дефектной ведомости требует применения сертифицированного парка средств измерений, поверенных во ФГИС «АРШИН». Инженерный центр «ВекторНК» использует линейку приборов завода СКБ «Стройприбор»:
Инструментальный регламент фиксации дефектов:
-
Локализация арматурного каркаса и защитного слоя:
Прибором ИПА-МГ4 по ГОСТ 22904-93 определяется точная глубина залегания продольной и поперечной арматуры. При толщине защитного слоя менее нормативных $20\dots 25$ мм по СП 63.13330 элемент заносится в ведомость как зона риска быстрой коррозии. -
Определение фактической прочности бетона конструкций:
Осуществляется эталонным методом отрыва со скалыванием по ГОСТ 22690-2015 прибором ПОС-50МГ4.2 «Скол» (Схема «Г» по ГОСТ 18105-2018 без необходимости градуировки), а также склерометром ИПС-МГ4.03 для сплошного картирования однородности прочности по телу конструкции. -
Высокоточное измерение прогибов перекрытий и ферм:
Стрела прогиба балок, ригелей и плит перекрытий замеряется микропроцессорным прогибомером ПСК-МГ4 с точностью до $0.01$ мм, что позволяет зафиксировать превышение предельно допустимых прогибов по СП 20.13330.2016. -
Контроль зон намокания и микроклимата:
Границы капиллярного подсоса влаги в стенах и подвалах картируются диэлькометрическим Влагомером-МГ4Б, а параметры влажностного режима и точка росы рассчитываются прецизионным цифровым термогигрометром ТГЦ-МГ4 (характеристики ТГЦ-МГ4). Скорость воздухообмена в подвальных продухах и вентканалах контролируется электронным анемометром ИСП-МГ4 (описание анемометра ИСП-МГ4).
5. Методика расчета физического износа конструкций по ВСН 53-86(р)
На базе количественных объемов дефектной ведомости производится расчет физического износа конструкций и здания в целом по ВСН 53-86(р):
1. Физический износ отдельной конструкции ($\Phi_i, \%$) определяется по таблицам ВСН 53-86(р) в зависимости от распространенности дефекта:
\(\Phi_i = \sum_{k=1}^n \left( \Phi_k \cdot \frac{S_k}{S_{общ}} \right)\)
где $\Phi_k$ — износ отдельного поврежденного участка в $\%$; $S_k$ — площадь участка с дефектом; $S_{общ}$ — общая площадь конструкции.
2. Физический износ здания в целом ($\Phi_{зд}, \%$) рассчитывается как средневзвешенная величина по удельным весам конструктивных элементов в общей восстановительной стоимости:
\(\Phi_{зд} = \sum_{i=1}^m \left( \Phi_i \cdot \frac{l_i}{100} \right)\)
где $l_i$ — удельный вес стоимости $i$-го конструктивного элемента в общей стоимости здания (по сборникам УПВС).
6. Сметная и судебная роль ведомости: ст. 723 ГК РФ и ст. 82 АПК РФ
Дефектная ведомость является фундаментом финансово-экономических расчетов и юридических претензий:
- Основа локальной сметы: Графы «Наименование работ» и «Объем» напрямую переносятся инженером-сметчиком в сметные программные комплексы (ГРАНД-Смета, Смета.ру) с применением расценок ФЕР/ТЕР/ГЭСН;
- Судебное доказательство: В спорах между заказчиком и генподрядчиком по ст. 723 ГК РФ («Ответственность подрядчика за ненадлежащее качество работы») или взыскании ущерба от застройщика по 214-ФЗ ведомость с фотографиями и номерами поверок приборов МГ4 из ФГИС «АРШИН» признается арбитражным судом (ст. 82 АПК РФ) безусловным доказательством факта и объема дефектов;
- Признание дома аварийным: На основании дефектной ведомости межведомственная комиссия выносит заключение о признании многоквартирного дома аварийным и подлежащим расселению в рамках Постановления Правительства РФ № 47.
7. Приборный комплекс ВекторНК для экспертного обследования зданий
Инженерный центр «ВекторНК» комплектует экспертные и проектные организации полным парком контрольно-измерительного оборудования завода СКБ «Стройприбор»:
Прибор прочности бетона ПОС-50МГ4.2 «Скол»
Определение фактической прочности бетона конструкций методом отрыва со скалыванием. Точный расчет класса бетона по схеме «Г» ГОСТ 18105-2018 без предварительных градуировочных зависимостей. Энергонезависимая память, поверка во ФГИС «АРШИН».
Измеритель защитного слоя бетона ИПА-МГ4
Определение глубины залегания, диаметра и шага арматуры в железобетонных конструкциях по ГОСТ 22904-93. Выявление участков с недостаточным защитным слоем для внесения в дефектную ведомость.
Прогибомер электронный ПСК-МГ4
Высокоточный цифровой прибор для измерения статических и динамических прогибов плит перекрытий, балок, мостовых пролетов и ферм. Автоматическая запись деформаций с точностью 0.01 мм. Внесен в Госреестр СИ.
Склерометр электронный ИПС-МГ4.03
Оперативный косвенный контроль прочности бетона и раствора в конструкциях. Память на 15 000 измерений, ввод коэффициента совпадения $K_c$, экспорт данных для составления итогового отчета обследования.
8. Часто задаваемые вопросы (FAQ)
Кто имеет право составлять и подписывать дефектную ведомость здания?
В соответствии с Градостроительным кодексом РФ, дефектную ведомость в рамках комплексного обследования имеют право составлять только юридические лица и ИП, являющиеся действующими членами саморегулируемой организации (СРО) в области инженерных изысканий или архитектурно-строительного проектирования. Подписывать документ должен специалист, включенный в Национальный реестр специалистов (НРС).
Обязательно ли фотографировать абсолютно каждый дефект?
Да, для несущих и ответственных конструкций фотофиксация обязательна с привязкой к масштабу (масштабная линейка или трещиномер). Без фотографий дефектная ведомость теряет доказательную силу в суде и не принимается государственной экспертизой. Для однотипных дефектов отделки допускается делать репрезентативные снимки с указанием общего объема.
Какая ширина раскрытия трещины считается критической для бетона?
Согласно СП 63.13330.2018, предельно допустимая ширина непродолжительного раскрытия трещин для большинства железобетонных конструкций составляет $0.3\dots 0.4$ мм, а при агрессивных средах — не более $0.1\dots 0.2$ мм. Трещины шириной более 0.5–1.0 мм свидетельствуют о перегрузке или коррозии арматуры и переводят элемент в категорию ограниченно-работоспособного или аварийного.
Чем дефектная ведомость отличается от акта осмотра?
Акт осмотра — это констатирующий документ, фиксирующий факт визуального обнаружения проблемы комиссией. Дефектная ведомость — это детальный инженерный документ, содержащий точные инструментальные замеры (длина, ширина, глубина, прочность бетона, прогиб), объемы ремонтных работ и техническое обоснование категории состояния конструкций.
Нужно ли указывать в ведомости номера поверок приборов?
Да, это прямое требование Федерального закона № 102-ФЗ «Об обеспечении единства измерений». В паспорте обследования и пояснительной записке к ведомости указываются заводские номера приборов (ПОС-50МГ4.2, ИПА-МГ4, ПСК-МГ4, ТГЦ-МГ4) и ссылки на записи о поверке во ФГИС «АРШИН».
