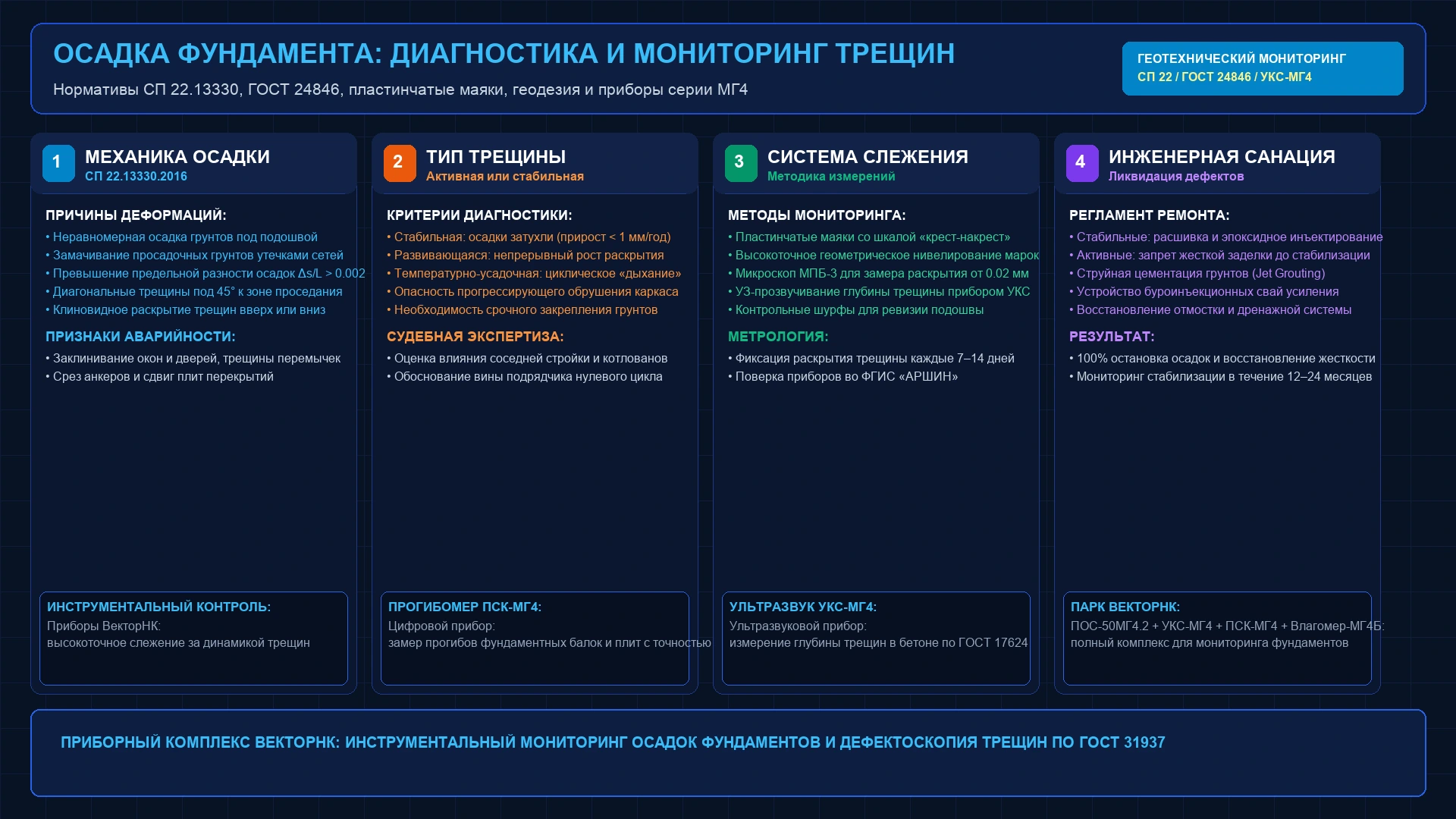

Появление трещин на фасаде, цоколе или внутренних несущих стенах здания — самый тревожный визуальный признак, свидетельствующий о развитии неравномерных осадок грунтового основания под подошвой фундамента. В строительной практике инженеры-эксперты сталкиваются с фундаментальной дилеммой: является ли образовавшаяся трещина стабилизировавшейся (когда процесс уплотнения грунта завершился и деформации затухли) или активно развивающейся, угрожающей прогрессирующим обрушением строительных конструкций. Ошибочный диагноз влечет катастрофические последствия: поспешная косметическая заделка активной трещины цементным раствором лишь маскирует нарастающую аварию, в то время как проведение дорогостоящего закрепления грунтов струйной цементацией при давно затухшей осадке приводит к бессмысленным многомиллионным тратам. Проведение инструментального обследования и геотехнического мониторинга в соответствии с СП 22.13330.2016 «Основания зданий и сооружений», ГОСТ 24846-2019 и ГОСТ 31937-2024 с применением приборной базы завода СКБ «Стройприбор» дает однозначный и юридически выверенный ответ на вопрос о стабильности несущего остова.
1. Нормативные критерии допустимых осадок по СП 22.13330.2016
Любое строительное сооружение после возведения передает вес на грунтовое основание, вызывая его осадку за счет уплотнения пор грунта под подошвой фундамента. Если осадка происходит равномерно по всей площади застройки, в несущих стенах не возникает дополнительных изгибающих и срезывающих напряжений.
Опасность для здания представляет неравномерная осадка, вызванная неоднородностью геологического напластования, замачиванием просадочных грунтов утечками из водонесущих коммуникаций или влиянием глубокого котлована соседней стройки.
В соответствии с Приложением Д СП 22.13330.2016 «Основания зданий и сооружений», предельные деформации оснований строго нормируются:
- Предельная абсолютная осадка ($s_{ult}$): Для жилых и общественных зданий с монолитным железобетонным каркасом — не более $12\dots 15$ см, для кирпичных зданий без армирования — не более $10$ см;
- Относительная неравномерность осадок ($(\Delta s / L)_{ult}$): Отношение разности осадок двух соседних фундаментов к расстоянию между ними. Для крупнопанельных бескаркасных зданий предельное значение составляет $0.0016$, для неармированных кирпичных стен — $0.002$, для монолитных каркасов — $0.003$;
- Предельный крен здания ($i_{ult}$): Для высотных зданий до 100 метров наклон остова не должен превышать $0.002$ (2 мм на 1 метр высоты).
2. Морфология осадочных трещин: ориентация, клиновидность и характер раскрытия
Осадочные деформации фундамента оставляют на теле здания характерные «автографы», позволяющие опытному инженеру визуально определить первопричину деформаций:
- Диагональная направленность: В отличие от вертикальных температурно-усадочных швов или горизонтальных трещин изгиба, осадочные трещины в кирпичных стенах и железобетоне развиваются по диагонали под углом $40\dots 60$°. Вектор наклона трещины всегда направлен в сторону зоны наибольшего проседания фундамента;
- Клиновидный профиль раскрытия:
- Схема «прогиба» (проседает средняя часть здания): Максимальное растяжение возникает в нижней части стены. Трещина раскрывается снизу (у цоколя ширина достигает $10\dots 20$ мм), а кверху плавно сужается и сходит на нет;
- Схема «выгиба» (проседают торцы или углы здания): Растягивающие напряжения концентрируются в верхних поясах. Трещина раскрывается у карниза и чердачного перекрытия, клином сужаясь к цоколю;
- Сопутствующие кинематические симптомы: Появление диагональных трещин в углах оконных и дверных проемов, заклинивание оконных створок и входных дверей, перекос подоконных досок, срез анкерных креплений и скалывание бетона в опорных узлах плит перекрытий.
3. Критерии затухания деформаций: как отличить стабильную трещину от аварийной
Разделение трещин на стабильные и активные осуществляется на основе критериев скорости перемещения по ГОСТ 24846-2019 «Грунты. Методы измерения деформаций оснований зданий и сооружений» и ГОСТ 31937-2024:
| Параметр оценки | Стабилизировавшаяся трещина | Развивающаяся (активная) трещина |
|---|---|---|
| Скорость приращения осадки | Менее $1.0$ мм в год (деформации затухли) | Более $1.0\dots 2.0$ мм в месяц или год (не затухает) |
| Поведение гипсовых маяков | Маяк остается целым в течение 6–12 месяцев | Разрыв маяка через несколько дней или недель |
| Показания пластинчатых маяков | Колебания стрелки не превышают ±0.1 мм (сезонные) | Монотонный сдвиг рисок по осям X и Y |
| Состояние краев трещины | Края закругленные, покрыты слоем пыли/патины, кирпич не крошится | Свежие сколы кирпича и бетона, осыпание свежей крошки раствора |
| Категория состояния по ГОСТ 31937 | Работоспособное или ограниченно-работоспособное | Аварийное (риск прогрессирующего разрушения) |
| Требуемые технические меры | Расшивка, инъектирование эпоксидной смолой, косметический ремонт | Срочная разгрузка остова, струйная цементация основания, сваи усиления |
4. Методология инструментального мониторинга: маяки, микроскопы и ГОСТ 24846-2019
Для получения достоверной картины динамики трещин организуется система режимного геотехнического мониторинга продолжительностью от 6 до 24 месяцев:
Инструменты и регламент слежения за трещинами:
-
Пластинчатые щелемеры и маяки с нониусом:
Маяки монтируются на дюбели по обе стороны трещины строго перпендикулярно ее направлению. Конструкция состоит из двух подвижных пластин из оргстекла с нанесенной координатной сеткой. Прибор позволяет визуально считывать раскрытие по горизонтали и относительный сдвиг по вертикали с точностью до $0.1$ мм. Наблюдения заносятся в журнал мониторинга каждые 7–14 дней. -
Отсчетный микроскоп МПБ-3 и измерительная лупа ЛИ-3-10х:
Применяются для высокоточного первичного замера ширины раскрытия трещины $a_{crc}$ с точностью до $0.02$ мм. Замеры производятся по накерненным металлическим реперам, вклеенным в тело конструкции. -
Высокоточное геометрическое нивелирование по ГОСТ 24846-2019:
В цоколь здания по периметру закладываются осадочные стенные марки (не менее 3–4 марок на каждую глухую стену). Нивелирами высокой точности (типа Н-05) с инварными штриховыми рейками выполняется периодическая высотная привязка к глубинным грунтовым реперам, заложенным ниже глубины сезонного промерзания на стабильные коренные грунты. Погрешность измерения вертикальных перемещений составляет не более $0.1\dots 0.3$ мм. -
Цифровой замер кривизны перекрытий прогибомером ПСК-МГ4:
Осадка наружных стен вызывает провисание примыкающих плит перекрытий. Измерение динамики стрелы прогиба $f$ выполняется прецизионным прогибомером ПСК-МГ4 завода СКБ «Стройприбор» с дискретностью $0.01$ мм.
5. Глубинная дефектоскопия конструкций: ультразвуковой контроль прибором УКС-МГ4
Визуальный осмотр трещины показывает лишь ее раскрытие на наружной поверхности штукатурки или бетона. Однако для оценки несущей способности критически важно знать: является ли трещина поверхностной (глубиной $10\dots 20$ мм в пределах защитного слоя) или сквозной, расколовшей все сечение фундамента или балки.
Для определения глубины трещин без разрушения бетона применяется ультразвуковой прибор УКС-МГ4 по ГОСТ 17624-2021 «Бетоны. Ультразвуковой метод определения прочности»:
- Датчики ультразвука устанавливаются по разные стороны трещины на фиксированном базовом расстоянии;
- Ультразвуковой импульс не способен распространяться через воздушный зазор трещины и огибает ее вершину по монолитному телу бетона;
- Микропроцессорный блок прибора УКС-МГ4 с наносекундной точностью фиксирует время распространения продольной волны $t_p$;
- Сопоставляя время прохождения ультразвука на дефектном и эталонном монолитном участке, прибор автоматически рассчитывает глубину трещины $h_{crc}$ с точностью до миллиметров.
6. Комплексная инженерная санация: закрепление грунтов и инъектирование трещин
Инженерная стратегия ликвидации последствий осадки зависит от категории стабильности:
Регламент при развивающихся (активных) осадках:
- Ликвидация причин замачивания: Гидравлическое испытание близлежащих сетей водопровода и канализации, устранение протечек, устройство глиняного замка и бетонной отмостки с уклоном не менее $2\%$;
- Укрепление грунтового массива: Выполнение струйной цементации (Jet Grouting), силикатизации или инъектирования микроцементов под подошву фундамента для создания устойчивого грунтоцементного массива с модулем деформации $E \ge 50$ МПа;
- Пересадка на буроинъекционные сваи: Пробуривание наклонных шпуров через тело существующего фундамента с установкой свай диаметром $150\dots 250$ мм, передающих нагрузку на глубокие плотные слои грунта;
- Жесткое замыкание трещин: Только после того, как геодезический мониторинг зафиксирует полное затухание осадок (прирост менее $1$ мм за 12 месяцев), трещины расшиваются и инъектируются эпоксидными смолами по ГОСТ 32016-2012.
Регламент при стабилизировавшихся осадках:
- Расшивка трещины перфоратором на глубину $20\dots 30$ мм в форме ласточкиного хвоста;
- Обеспыливание и промывка водой под давлением;
- Установка инъекционных пакеров и нагнетание безусадочного тиксотропного эпоксидного компаунда, восстанавливающего 100% монолитности сечения;
- Установка стальных накладных анкерных пластин или холстов углеволокна по СП 164 для предотвращения раскрытия трещины от температурных колебаний.
7. Приборный парк ВекторНК для геотехнического мониторинга и обследования
Инженерный центр «ВекторНК» поставляет полный комплекс сертифицированных средств измерений завода СКБ «Стройприбор» для геотехнического обследования фундаментов и дефектоскопии трещин:
Ультразвуковой прибор УКС-МГ4
Высокоточный прибор для неразрушающего контроля глубины трещин в бетоне по ГОСТ 17624-2021, выявления внутренних каверн и контроля сплошности фундамента. Память измерений, экспорт данных через USB на ПК. Внесен в Госреестр СИ РФ.
Прогибомер электронный ПСК-МГ4
Цифровой микропроцессорный измеритель вертикальных деформаций, перекосов и прогибов несущих конструкций при осадках фундамента. Дискретность измерений 0.01 мм, стабильная фиксация длительных деформаций.
Прибор прочности бетона ПОС-50МГ4.2 «Скол»
Определение фактической прочности бетона фундаментных плит и блоков методом отрыва со скалыванием. Точный расчет несущей способности фундамента по схеме «Г» ГОСТ 18105-2018. Внесен в Государственный реестр СИ.
Влагомер строительных материалов Влагомер-МГ4Б
Диэлькометрический экспресс-контроль влажности стен подвала, фундаментов и грунтов в шурфах. Оперативный поиск скрытых утечек подземных водопроводных сетей, провоцирующих замачивание основания.
8. Часто задаваемые вопросы (FAQ)
Почему нельзя сразу замазать появившуюся трещину цементом?
Если трещина вызвана активной продолжающейся осадкой фундамента, жесткая заделка раствором бесполезна: через 1–2 недели цементный шов растрескается повторно, либо деформация найдет выход в соседнем сечении стены, вызвав отрыв целого блока. Кроме того, замазывание уничтожает возможность наблюдения за динамикой раскрытия. Заделка допускается только после инструментального подтверждения стабилизации осадок.
Сколько времени нужно вести наблюдение по маякам, чтобы признать трещину стабильной?
Согласно ГОСТ 31937-2024 и СП 22.13330, минимальный период геотехнического мониторинга составляет не менее 6 месяцев, а для ответственных зданий и сложных грунтов — 12 месяцев (полный годовой цикл). Это необходимо для исключения влияния сезонных температурных расширений и морозного пучения грунта. Если за год приращение раскрытия не превысило 1 мм, осадка признается затухшей.
Чем пластинчатые маяки лучше традиционных гипсовых?
Гипсовый маяк хрупок и работает лишь как качественный индикатор: он либо цел, либо лопнул. При этом гипс может разрушиться от случайного толчка или повышенной влажности. Пластинчатый маяк со шкалой дает точные количественные данные: величину раскрытия в десятых долях миллиметра и направление взаимного сдвига берегов трещины, что позволяет строить графики скорости деформаций.
Как ультразвук помогает определить глубину трещины?
Прибор УКС-МГ4 излучает акустические волны, которые не проходят сквозь воздух внутри трещины, а огибают ее вершину. Измеряя время прохождения ультразвука между датчиками по обе стороны дефекта и сравнивая его со скоростью в монолитном бетоне, прибор с высокой точностью вычисляет траекторию и глубину трещины.
Кто виноват в осадке здания, если рядом началось строительство?
По СП 22.13330.2016 застройщик нового объекта в условиях плотной городской застройки обязан выполнить оценку влияния строительства на окружающие здания и вести геотехнический мониторинг в 30-метровой зоне влияния. Официальный отчет мониторинга с фиксацией раскрытия трещин по ГОСТ 24846-2019 служит главным доказательством в суде (ст. 1064 ГК РФ) для возмещения ущерба и компенсации расходов на усиление фундамента.
