В практике технического обследования эксплуатируемых железобетонных конструкций инженеры нередко сталкиваются с парадоксальной ситуацией: механический склерометр (молоток Шмидта) или ультразвуковой/электронный склерометр ударного импульса показывает великолепную прочность бетона — $35\dots 45$ МПа (класс В30–В35) на колоннах здания 1970–1980-х годов постройки, проектный класс которого изначально составлял всего В15. Однако при контрольном бурении кернов или проведении прямых испытаний методом отрыва со скалыванием фактическая прочность оказывается в полтора-два раза ниже — на уровне $14\dots 18$ МПа! Причиной этой системной и смертельно опасной иллюзии является карбонизация бетона — естественный физико-химический процесс взаимодействия гидратных новообразований цементного камня с углекислым газом атмосферы. Образующаяся на поверхности сверхтвердая корка кальцита ($CaCO_3$) искажает показания склерометров на 30–70%, маскируя критический износ конструкций и прогрессирующую коррозию арматуры.
1. Химизм карбонизации бетона: от портландита к кальциту
При гидратации клинкерных минералов портландцемента (в первую очередь трехкальциевого силиката $C_3S$) в теле твердеющего бетона образуется гидроксид кальция — минерал портландит ($Ca(OH)_2$). Портландит насыщает поровый раствор бетона, создавая выраженную высокощелочную среду с водородным показателем pH $\approx 12.5\dots 13.0$.
Атмосферный воздух содержит углекислый газ ($CO_2$), концентрация которого составляет около $0.04\%$ в чистой загородной атмосфере и достигает $0.1\dots 0.25\%$ в условиях мегаполисов, тоннелей и закрытых паркингов. Диффундируя по сообщающимся капиллярным порам и микротрещинам бетона, углекислота растворяется в поровой влаге с образованием угольной кислоты ($H_2CO_3$), которая вступает в необратимую реакцию нейтрализации с портландитом:
\(Ca(OH)_2 + CO_2 \longrightarrow CaCO_3 \downarrow + H_2O\)
Выпадающий в осадок карбонат кальция ($CaCO_3$, кальцит) обладает плотной микрокристаллической структурой. Он кольматирует поры поверхностного слоя бетона. В результате в поверхностной зоне толщиной от $3$ до $35$ мм формируется исключительно плотная, стеклоподобная и жесткая корка.
2. Падение щелочности (pH) и депассивация арматурного каркаса
В молодом бетоне высокая щелочность поровой жидкости ($pH > 12.5$) обеспечивает формирование на поверхности стальной арматуры тончайшей (несколько нанометров) плотной пассивирующей оксидной пленки гамма-оксида железа ($\gamma-Fe_2O_3$). Эта пленка надежно изолирует сталь от окисления, обеспечивая ее столетнюю коррозионную стойкость.
В процессе карбонизации щелочной буфер $Ca(OH)_2$ связывается в нейтральный кальцит. Водородный показатель порового раствора обвально снижается:
- При снижении $pH < 11.5$ стабильность пассивной оксидной пленки нарушается;
- При падении $pH < 9.0\dots 9.5$ защитная оксидная пленка полностью растворяется — наступает депассивация арматуры;
- Как только фронт карбонизации достигает глубины залегания арматурного каркаса (защитного слоя $h_{зс}$), в присутствии кислорода воздуха и остаточной влаги начинается бурная электрохимическая коррозия стали;
- Продукты коррозии (гидратированные оксиды железа) занимают объем в $2.5\dots 3.0$ раза больший, чем исходная сталь, создавая колоссальное внутреннее распирающее давление до $20\dots 30$ МПа, что приводит к отрыву защитного слоя бетона целыми пластами.
3. Физика ошибки склерометров: почему прибор показывает «гранитную» прочность
Косвенные методы неразрушающего контроля прочности бетона по ГОСТ 22690-2015 — метод упругого отскока (молоток Шмидта) и метод ударного импульса (склерометры серии ИПС) — оценивают твердость и модуль упругости материала в зоне точечного соударения бойка с бетоном.
Глубина зоны деформации при ударе индентора склерометра составляет всего $3\dots 7$ мм! Если на поверхности бетона сформировался карбонизированный слой толщиной $8\dots 20$ мм, боек склерометра взаимодействует исключительно со сверхтвердым кристаллическим кальцитом ($CaCO_3$). Прибор фиксирует высокий отскок бойка и выдает расчетное значение прочности $35\dots 50$ МПа, тогда как за слоем карбонизации лежит рыхлый, слабый или промороженный бетон прочностью всего $12\dots 15$ МПа. Завышение показаний достигает от $30\%$ до $70\%$!
В результате технического заключения, основанного на «слепых» замерах склерометром по неочищенной поверхности, конструкции ошибочно присваивается нормативное состояние, в то время как она находится на грани обрушения из-за потери несущей способности под нагрузкой.
4. Фенолфталеиновая проба по ГОСТ 31384-2017: методика и кинетика диффузии
Единственным экспрессным и надежным способом определения истинной глубины карбонизации конструкций в полевых условиях является фенолфталеиновая проба в соответствии с ГОСТ 31384-2017 «Защита бетонных и железобетонных конструкций от коррозии» и ГОСТ 53778:
Методология проведения фенолфталеинового теста:
- На обследуемой конструкции выполняется свежий скол бетона (зубилом, перфоратором), либо исследуется боковая поверхность свежевыбуренного цилиндрического керна по ГОСТ 28570;
- Поверхность скола обеспыливается сухой кистью (промывка водой категорически запрещена, так как вода размывает границу щелочности);
- С помощью пульверизатора или пипетки на свежий скол наносится $0.1\%$-ный спиртовой раствор фенолфталеина в этаноле;
-
Реакция индикатора:
— Малиново-фиолетовое окрашивание: возникает на участках, где среда сохранила щелочность ($pH > 9.5$) — это зона живого, некарбонизированного бетона, надежно защищающего арматуру;

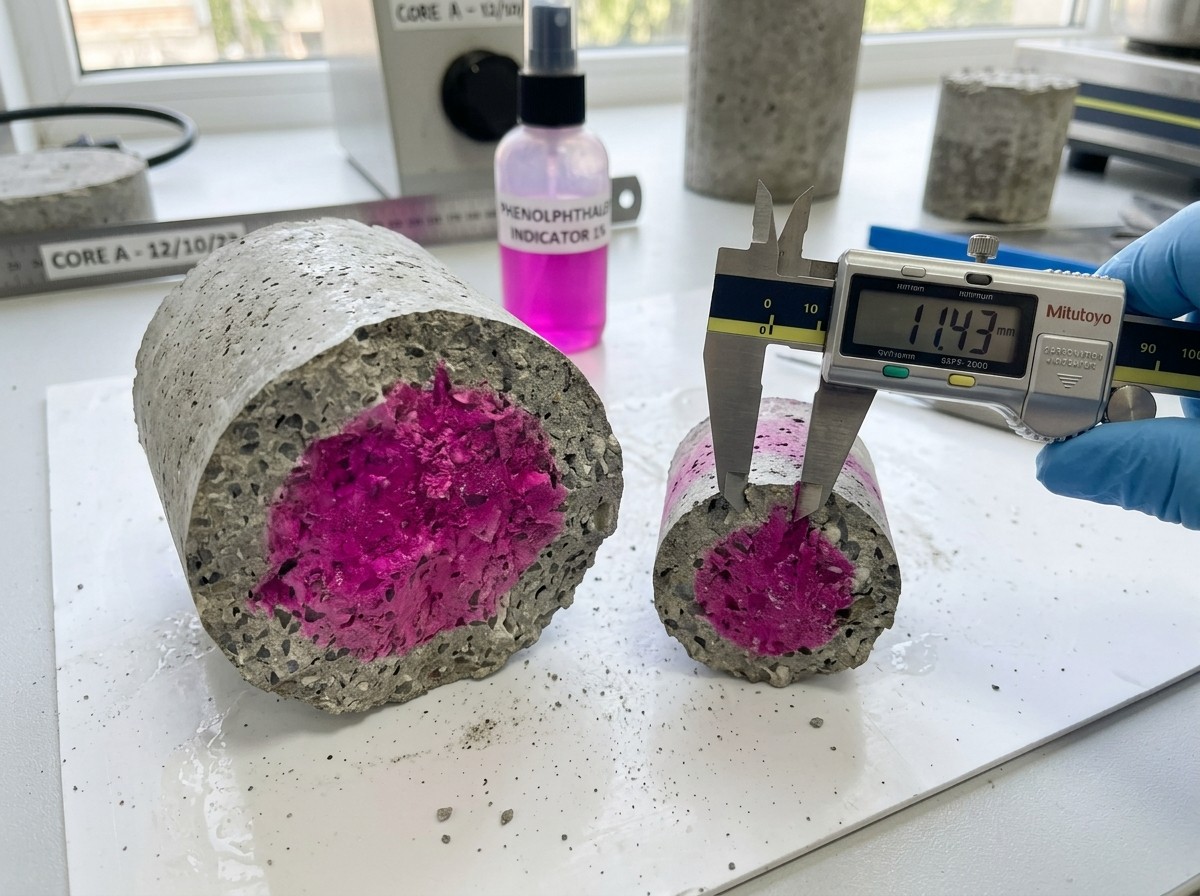

— Бесцветная зона: участок бетона, где $pH < 9.0$ вследствие реакции с $CO_2$ — это карбонизированный слой; - Глубина обесцвеченного слоя от внешней поверхности бетона замеряется штангенциркулем или измерительной лупой с точностью до $0.5$ мм в $5\dots 10$ точках с вычислением среднего значения $x_к$.
Кинетика продвижения фронта карбонизации:
Процесс подчиняется закону диффузии Фика:
\(x_к = k_{карб} \cdot \sqrt{t}\)
где $x_к$ — глубина карбонизации (мм); $t$ — срок эксплуатации здания (лет); $k_{карб}$ — коэффициент скорости карбонизации, составляющий от $0.8\dots 1.5$ мм/год$^{0.5}$ для высокоплотных гидротехнических бетонов (В30–В40) и до $3.5\dots 5.5$ мм/год$^{0.5}$ для низкомарочных бетонов с высоким водоцементным отношением ($В/Ц > 0.6$). Максимальная скорость диффузии $CO_2$ наблюдается при относительной влажности воздуха $\varphi = 50\dots 65\%$: при сухом воздухе нет влаги для диссоциации кислоты, а при $100\%$ влажности поры залиты водой, блокирующей газовую диффузию.
5. Требования ГОСТ 22690-2015: обязательная зачистка и градуировка
Чтобы исключить роковую ошибку при контроле прочности склерометрами, ГОСТ 22690-2015 прямо предписывает обязательные правила подготовки поверхности:
- Пункт 6.3 ГОСТ 22690-2015: На участках конструкций, эксплуатировавшихся на открытом воздухе или в помещениях с повышенным содержанием $CO_2$, перед испытаниями склерометрами поверхностный карбонизированный слой должен быть полностью удален механическим шлифованием абразивным корундовым кругом на глубину, превышающую толщину карбонизации по фенолфталеиновой пробе (обычно на глубину $5\dots 10$ мм);
- Ввод коэффициента совпадения $K_c$: Показания склерометра обязательно корректируются коэффициентом совпадения $K_c = R_{факт} / R_{склер}$, определяемым сопоставлением с прямым методом отрыва со скалыванием по ГОСТ 18105-2018. В современный цифровой склерометр ИПС-МГ4.03 завода СКБ «Стройприбор» оператор вводит значение $K_c$ напрямую в меню прибора, исключая систематическую погрешность карбонизации.
6. Эталонный метод контроля: отрыв со скалыванием прибором ПОС-50МГ4.2
Единственным методом неразрушающего контроля, полностью свободным от искажающего влияния карбонизации, является метод отрыва со скалыванием по ГОСТ 22690-2015, реализованный в эталонном приборе ПОС-50МГ4.2 «Скол»:
Почему ПОС-50МГ4.2 не подвержен влиянию карбонизации:
- В теле бетона алмазным сверлом бурится шпур, в который устанавливается самоанкерующийся лепестковый рабочий наконечник на глубину $h = 30, 35, 40$ или $48$ мм;
- Глубина заделки анкера многократно превышает толщину карбонизированного поверхностного слоя ($5\dots 15$ мм);
- При нагнетании давления гидравлическим насосом конус вырыва бетона формируется в глубоких, нетронутых углекислотой слоях монолита;
- Электронный силоизмеритель прибора ПОС-50МГ4.2 фиксирует пиковое разрушающее усилие и автоматически рассчитывает прочность бетона на сжатие в МПа по ГОСТ 18105-2018 (Схема «Г»);
- Параллельно толщина защитного слоя бетона до арматуры контролируется магнитным локатором ИПА-МГ4 по ГОСТ 22904-93. Сопоставляя защитный слой с глубиной карбонизации по фенолфталеину, эксперт вычисляет точный остаточный ресурс конструкции до начала коррозии арматуры.
7. Приборная база ВекторНК для достоверного обследования бетона
Инженерный центр «ВекторНК» поставляет полный спектр приборного оборудования отечественного производства СКБ «Стройприбор» для аккредитованных лабораторий и экспертов обследования:
Прибор прочности бетона ПОС-50МГ4.2 «Скол»
Эталонный прибор для определения прочности бетона методом отрыва со скалыванием. Глубина анкеровки до 48 мм полностью исключает влияние карбонизации. Прямой расчет прочности по Схеме «Г» ГОСТ 18105-2018 без градуировочных зависимостей. Энергонезависимая память, поверка во ФГИС «АРШИН».
Склерометр электронный ИПС-МГ4.03
Высокопроизводительный цифровой склерометр. Оснащен функцией оперативного ввода коэффициента совпадения $K_c$ для корректировки показаний после сопоставления с прибором ПОС-50МГ4.2 и механической зачистки карбонизированного слоя. Память на 15 000 измерений.
Измеритель защитного слоя бетона ИПА-МГ4
Высокоточный прибор для замера глубины залегания арматурного каркаса до 150 мм. Позволяет сопоставить фактическую глубину защитного слоя бетона с измеренной глубиной карбонизации для прогноза коррозии стали.
Ультразвуковой прибор УКС-МГ4
Контроль динамики твердения бетона и выявление зон внутренней деструкции. Измерение глубины трещин, возникающих при коррозионном распирании бетона продуктами ржавчины арматуры.
8. Часто задаваемые вопросы (FAQ)
Почему карбонизация делает поверхностный слой бетона тверже, если она разрушает конструкцию?
В результате реакции портландита с углекислым газом кристаллизуется кальцит ($CaCO_3$), который заполняет микропоры и капилляры цементного камня. Плотность и поверхностная твердость слоя действительно возрастают. Однако опасность заключается не в твердости корки, а в падении щелочности ($pH < 9$), из-за чего растворяется пассивирующая пленка арматуры и начинается коррозия стали, а также в искажении показаний поверхностных склерометров.
Можно ли использовать фенолфталеиновую пробу на старом сколе бетона?
Категорически нет. Проба проводится исключительно на свежем сколе, выполненном непосредственно перед нанесением индикатора (не более 1–2 минут назад). Если скол простоял на воздухе хотя бы несколько дней, его открытая поверхность уже прореагировала с углекислым газом и не окрасится фенолфталеином, что приведет к ложному выводу о сплошной карбонизации конструкции.
На какую глубину нужно зачищать поверхность бетона перед ударом склерометра?
По ГОСТ 22690-2015 глубина зачистки абразивным кругом должна превышать глубину карбонизированного слоя, определенную фенолфталеиновой пробой. Как правило, для зданий возрастом 10–20 лет глубина зачистки составляет 5–10 мм, а для старых промышленных цехов — до 15–20 мм. Шлифовать следует участок диаметром не менее 100 мм до обнажения зерен крупного щебня.
Влияет ли карбонизация на результаты ультразвукового контроля (УЗК)?
При сквозном ультразвуковом прозвучивании прибором УКС-МГ4 (когда датчики стоят с противоположных сторон колонны или балки толщиной 300–500 мм) влияние тонкого карбонизированного слоя (5–10 мм) пренебрежимо мало (менее 1–2%), так как УЗ-волна проходит через весь массив бетона. Однако при поверхностном прозвучивании на малых базах влияние карбонизации может завышать скорость УЗВ на 3–7%, поэтому зачистка поверхности также рекомендуется.
Как защитить бетон от карбонизации при строительстве и ремонте?
Главный способ первичной защиты — применение бетонов высокой плотности с низким водоцементным отношением ($В/Ц \le 0.40\dots 0.45$) и соблюдение нормативного защитного слоя бетона не менее 25–30 мм (контролируется прибором ИПА-МГ4). Для вторичной защиты эксплуатируемых конструкций наносятся антикарбонизационные акриловые и полимерцементные покрытия с высоким сопротивлением диффузии $CO_2$ ($S_d \ge 50$ м).
