Полевые испытания грунтов натурными сваями — высший арбитражный метод определения фактической несущей способности свайных фундаментов, обязательный для прохождения государственной экспертизы проектной документации и сдачи ответственных объектов в эксплуатацию. Теоретические расчеты несущей способности по табличным характеристикам грунтов геологических изысканий дают разброс значений до 30–50% из-за неучтенных структурных связей массива, неоднородности напластований и неизбежного нарушения структуры грунта при бурении или погружении свай.
В соответствии с требованиями СП 24.13330.2021 «Свайные фундаменты» и ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями», натурные испытания проводятся как на стадии проектирования (для оптимизации длины, диаметра и шага свай в свайном поле), так и на стадии контрольной приемки готовых свай до устройства монолитных ростверков. В данном экспертном руководстве подробно разобраны физика статического и динамического методов, сроки «отдыха» свай, построение и расшифровка графиков осадки P – S, формула перехода к расчетной нагрузке и частые ошибки при сдаче отчетной документации.
1. Статические против динамических испытаний: область применения
ГОСТ 5686-2020 регламентирует четыре вида испытаний натурными сваями: статической вдавливающей, статической выдергивающей, статической горизонтальной и динамической нагрузкой. На гражданских и промышленных стройплощадках 95% задач решаются сопоставлением статики и динамики:
| Параметр сравнения | Статические испытания вдавливанием (SLT) | Динамические испытания забивкой / добивкой |
|---|---|---|
| Физический принцип | Ступенчатое статическое нагружение домкратом с выдержкой до условной стабилизации осадки | Замер величины упругого и остаточного отказа (погружения) сваи от одного удара молота |
| Точность определения несущей способности | Абсолютная (эталонный арбитражный метод). Коэффициент надежности по грунту γg = 1,2 | Оценочная (расчет по формуле Герсеванова). Коэффициент надежности по грунту γg = 1,4 |
| Применяемость по типам свай | Все типы: забивные, буронабивные, буроинъекционные, винтовые | Только готовые забивные и вдавливаемые сваи (для буронабивных неприменимо) |
| Нормативный объем (СП 24.13330) | Не менее 0,5% от общего количества свай на объекте (но не менее 2 свай) | Не менее 1% от общего количества свай на объекте (но не менее 6 свай) |
| Длительность одного испытания | От 1,5 до 4 суток непрерывных круглосуточных наблюдений | 15–30 минут (один залог из 10 ударов после «отдыха») |
2. Сроки «отдыха» свай перед испытанием: физика тиксотропии
Категорически запрещено приступать к испытанию сваи сразу после ее погружения! В процессе забивки вокруг сваи образуется зона разрушенной структуры грунта с избыточным поровым давлением воды. В глинистых грунтах свая временно «плывет» (кажущийся ложный отказ), а в водонасыщенных мелких песках возникает явление засасывания.
Для восстановления естественной структуры грунта и проявления тиксотропного упрочнения ГОСТ 5686-2020 (п. 6.2) устанавливает минимальное время «отдыха» свай между окончанием погружения и началом испытаний:
- Крупнообломочные грунты и плотные пески: не менее 1 суток;
- Пески средней плотности и мелкие: не менее 3 суток;
- Глинистые грунты твердой и полутвердой консистенции: не менее 6 суток;
- Глинистые грунты тугопластичной и мягкопластичной консистенции: не менее 10 суток;
- Глинистые грунты текучепластичной и текучей консистенции, илы, торфы: не менее 20 суток;
- Буронабивные и буроинъекционные сваи: испытания допускаются только после достижения бетоном ствола 100% проектной прочности (по СП 70.13330 — 28 суток естественного твердения, либо при подтверждении прочности неразрушающими методами отрыва со скалыванием ПОС-50 ≥ 80%).
3. Пошаговая методика статического нагружения

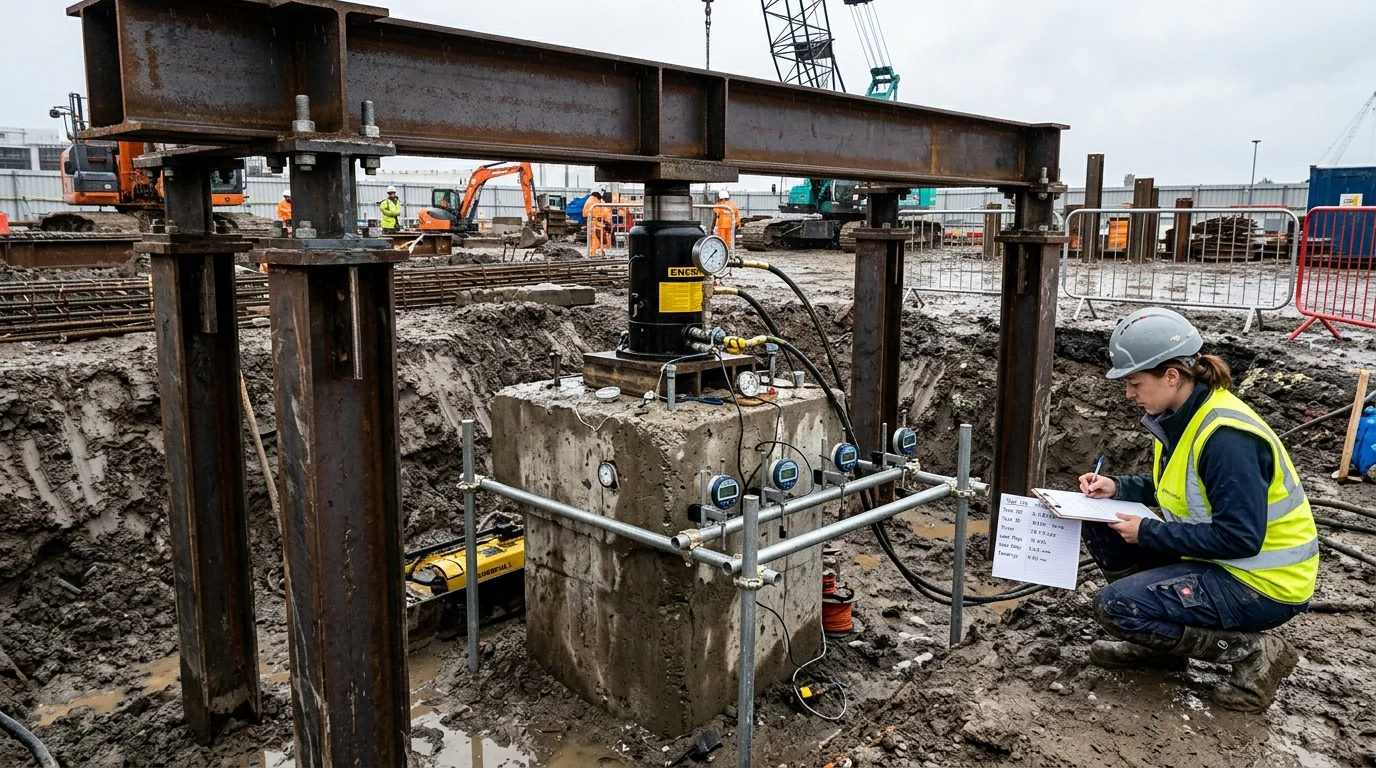

Упорная конструкция состоит из системы анкерных свай (или тарированного грузового балласта массой 200–500 тонн) и стальной главной распределительной балки. Между оголовком сваи и балкой монтируется калиброванный гидравлический домкрат.
- Установка реперной системы: Независимая реперная балка устанавливается на специальных опорах на расстоянии не менее 1,5–2,0 метров от испытуемой сваи и анкеров, чтобы деформационная воронка грунта не влияла на нуль отсчета. На оголовок сваи монтируются не менее двух (лучше четырех диаметрально расположенных) датчиков перемещения — индикаторов часового типа ИЧ-50 или электронных прогибомеров типа ПСК-МГ4 с точностью 0,01 мм.
- Ступени нагружения: Нагрузка подается ступенями, равными 1/10–1/15 от ожидаемой предельной несущей способности сваи. Обычно величина ступени составляет 100–200 кН (10–20 тонн).
- Критерий условной стабилизации осадки: На каждой ступени нагрузка поддерживается постоянной с точностью ±5%. Отсчеты по индикаторам берутся с интервалами: первые 30 минут — через каждые 10 мин, следующие 30 минут — через 15 мин, далее — через каждые 30 минут. Ступень считается стабилизировавшейся, если приращение осадки сваи составляет не более 0,1 мм за последние 1 час (для песков) или не более 0,1 мм за последние 2 часа (для суглинков и глин). Только после этого подается следующая ступень нагрузки!
- Критерии завершения испытания (достижение предельного состояния): Нагружение продолжают до наступления одного из нормативных признаков срыва сваи:
- Суммарная осадка сваи превысила 40 мм (по СП 24.13330);
- Приращение осадки на текущей ступени превысило приращение на предыдущей ступени в 5 и более раз;
- Осадка не затухает в течение суток и более (свая непрерывно «проваливается»).
- Цикл разгрузки: Разгрузка выполняется ступенями, равными удвоенной ступени нагружения с выдержкой по 15 минут для фиксации упругой (обратимой) части осадки и остаточных пластических деформаций.
4. Определение частного значения предельного сопротивления и расчетной несущей способности

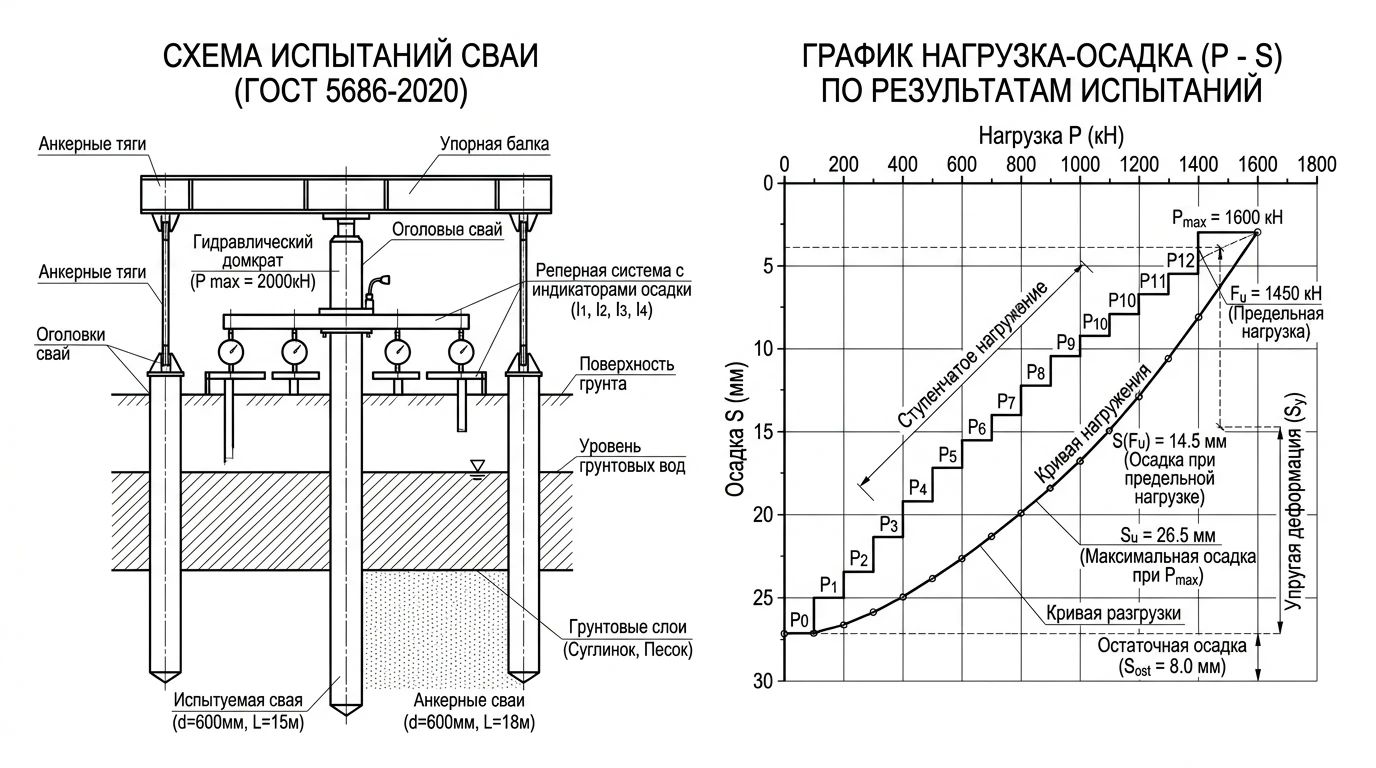

По результатам полевых измерений строится нормативный график P – S («нагрузка – осадка»). Частное значение предельного сопротивления испытанной сваи Fu (кН) принимается равным нагрузке, предшествующей ступени срыва (или соответствующей нормативной предельной осадке фундамента s):
Расчетная несущая способность сваи по грунту Fd (кН), закладываемая проектировщиком в фундамент, определяется по СП 24.13330.2021 (п. 7.3.3):
5. Сдача документации и частые ошибки при испытаниях
К отчету об испытаниях грунтов сваями по ГОСТ 5686-2020 прикладываются: программа испытаний, согласованная проектной организацией, журнал полевых измерений, свидетельства о поверке манометров насосной станции и индикаторов деформаций, графики P – S и график развития осадки во времени на каждой ступени S – t.
Типичные нарушения, влекущие отказ ГАСН и экспертизы в согласовании:
- Несоблюдение расстояния от реперной системы до испытуемой сваи: Если реперная балка смонтирована ближе 1,5 метров, ее опоры опускаются вместе с грунтом вокруг сваи. Индикаторы показывают ложно заниженную осадку (браковка испытаний).
- Преждевременное нагружение до истечения срока «отдыха»: Испытание сваи в водонасыщенных глинах на 3-й день вместо 10–20 суток показывает снижение несущей способности на 30–40% из-за неснятого порового давления.
- Отсутствие контроля сплошности ствола сваи перед испытанием: Если в буронабивной свае имеется шейка или разрыв бетона, домкрат раздавит оголовок, и испытание не зафиксирует сопротивление грунта под подошвой. Перед статикой обязателен сплошной неразрушающий контроль методом сейсмоакустики ПДС-МГ4 или ультразвукового каротажа.
6. Часто задаваемые вопросы (FAQ)
Сколько свай нужно испытать статикой на строящемся жилом доме?
По СП 24.13330.2021 объем контрольных статических испытаний составляет не менее 0,5% от общего числа свай на объекте, но в любом случае не менее двух свай при однородных геологических условиях. При сложном рельефе и разных типах грунтов под секциями число испытуемых свай увеличивается пропорционально инженерно-геологическим элементам (ИГЭ).
Чем отличаются предпроектные испытания свай от контрольных приемочных?
Предпроектные испытания проводятся до разработки рабочей документации (РД) на этапе изысканий. Испытуемые сваи нагружаются обязательно «до разрушения» (до полного срыва с осадкой > 40 мм), чтобы выявить абсолютный физический предел грунта. Приемочные контрольные испытания проводятся на сваях фундаментного поля и нагружаются только до полуторной расчетной нагрузки (обычно $P = 1,2 – 1,5 \cdot F_d$) без разрушения, после чего включаются в работу общего ростверка.
Можно ли заменить статические испытания свай сейсмоакустикой?
Нет! Это фундаментальная ошибка. Сейсмоакустический метод (Low Strain, прибор ПДС-МГ4) и ультразвуковой каротаж определяют исключительно сплошность и фактическую длину ствола сваи (наличие каверн, обрывов, сужений). Они не дают информации о сопротивлении грунта под подошвой и трении по боковой поверхности. Сейсмоакустика и статика дополняют друг друга, но не заменяют.
Что делать, если свая не набрала проектную несущую способность при статических испытаниях?
При срыве сваи на нагрузке ниже проектной проектировщик выполняет перерасчет свайного фундамента: назначаются испытания еще 2–3 свай для уточнения статистического разброса, увеличивается количество свай на участке (кустовая добивка дополнительных свай), либо принимается решение по усилению основания инъектированием цементного раствора под подошву свай (манжетная цементация).
