Сейсмоакустический контроль сплошности свай (метод упругой волны малой деформации, Low Strain Integrity Testing) — основной нормативный неразрушающий метод входного и приемочного контроля буронабивных, буросекущих, забивных и буроинъекционных свайных фундаментов. Скрытый характер устройства свай в грунте несет в себе риски дефектообразования: обвалы стенок скважин, включения бурового шлама, пережимы ствола под давлением неустойчивых грунтов, размывы цементного камня напорными грунтовыми водами и недобуры проектной отметки.
В соответствии с требованиями СП 45.13330.2017 (п. 12.1.8), ГОСТ 5686-2020, СТО НОСТРОЙ 2.5.75-2012 и международного стандарта ASTM D5882, сплошность стволов свай должна подвергаться сплошному или выборочному (не менее 20–30%) контролю до устройства ростверков. В данном руководстве рассмотрена физика распространения упругих волн в стержне, аналитическая расшифровка рефлектограмм по акустическому импедансу, методика полевых испытаний цифровой сейсмостанцией ПДС-МГ4 и сопоставление метода с прямым межтрубным ультразвуковым каротажом (CSL).
1. Физические основы метода Low Strain Integrity Testing

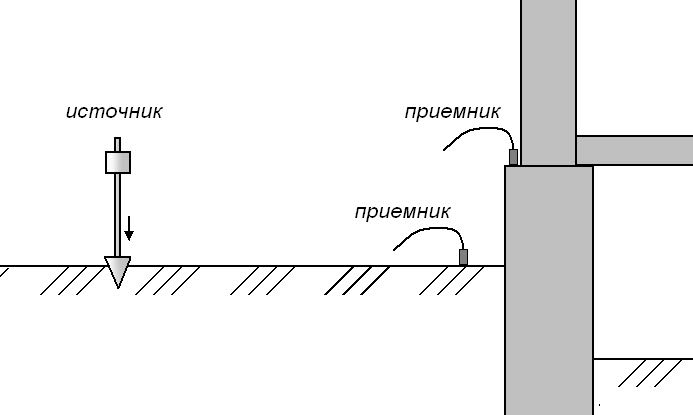

Метод основан на теории распространения одномерных продольных волн деформации в длинных цилиндрических стержнях. При нормальном коротком ударе специализированным молотком по торцу сваи возбуждается упругая волна сжатия, перемещающаяся вниз по направлению к подошве со скоростью продольной волны в бетоне C.
Скорость распространения волны определяется плотностью бетона ρ и его динамическим модулем упругости Ed:
Ключевой параметр, определяющий распространение и отражение волны — акустический (механический) импеданс сваи Z:
Когда бегущая волна встречает на своем пути границу с иным механическим импедансом (изменение диаметра скважины, переход в грунт на пяте, каверну, трещину или рыхлый шлам), происходит частичное отражение волны к торцу сваи и частичное прохождение дальше. Коэффициент отражения по напряжению R вычисляется как:
Характер отраженных сигналов на рефлектограмме скорости:
- Сужение ствола (шейка), каверна или трещина (Z2 < Z1): R < 0. Волна отражается как волна растяжения. На графике скорости колебаний (рефлектограмме) формируется положительный всплеск того же знака, что и первичный ударный импульс.
- Уширение ствола сваи (луковица, наплыв бетона в карст) (Z2 > Z1): R > 0. Волна сжатия отражается как сжатие, и на рефлектограмме регистрируется всплеск противоположной полярности (вниз).
- Подошва (пята) сваи: на контакте жесткого бетона с податливым грунтом основания (Zгрунт ≪ Zбетон) возникает мощное отражение того же знака, фиксирующее полную глубину сваи.
2. Нормативная база и браковочные критерии по СП 45.13330
Проведение испытаний свай на сплошность регламентировано комплексом федеральных нормативов:
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» (п. 12.1.8) — устанавливает обязательное требование: все буронабивные сваи диаметром свыше 600 мм и сваи глубокого заложения подлежат инструментальному контролю целостности. Для объектов повышенного и нормального уровней ответственности объем контроля составляет от 20% до 100% свайного поля.
- ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями» — предписывает обязательную проверку сплошности ствола перед проведением статических и динамических испытаний грунтов сваями, чтобы исключить искажение данных из-за дефектов самой сваи.
- ASTM D5882-16 «Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations» — международный стандарт, детализирующий требования к датчикам, калиброванным импульсным молоткам, фильтрации и математической обработке сигнала.
- СТО НОСТРОЙ 2.5.75-2012 «Основания и фундаменты. Устройство свайных фундаментов. Контроль выполнения работ» — нормирует категоризацию свай по результатам акустической дефектоскопии.
Классификация технического состояния свай по результатам зондирования:
| Категория | Характеристика рефлектограммы | Оценка сплошности | Техническое решение |
|---|---|---|---|
| Категория I (Годная) | Однородная базовая линия, отсутствие промежуточных фазовых отражений, четкий эхо-сигнал от пяты сваи на проектной глубине. | Сплошность сохранена по всей длине. Дефекты и аномалии отсутствуют. Отклонение длины < 2%. | Безоговорочная приемка технадзором. Свая допускается к опиранию ростверка. |
| Категория II (Условно годная) | Незначительные промежуточные отражения, уменьшение импеданса ствола не более чем на 15–20%. Сигнал от подошвы прослеживается. | Локальные неровности ствола, песчаные включения малой толщины, незначительное уширение или сужение сечения. | Согласование с генеральным проектировщиком. Проверочный расчет несущей способности с уменьшенной площадью. |
| Категория III (Брак / Дефектная) | Крупный положительный пик отражения на промежуточной глубине, амплитуда близка к первичному удару. Отражение от пяты полностью экранировано. | Полный обрыв ствола, трещина с раскрытием, глиняная пробка, смыв бетона на 50% и более, недобур до несущего пласта. | Свая выбраковывается. Назначение дублирующих свай, инъекционное цементирование или статическое испытание вдавливанием. |
3. Аппаратурный комплекс ПДС-МГ4: конструкция и характеристики

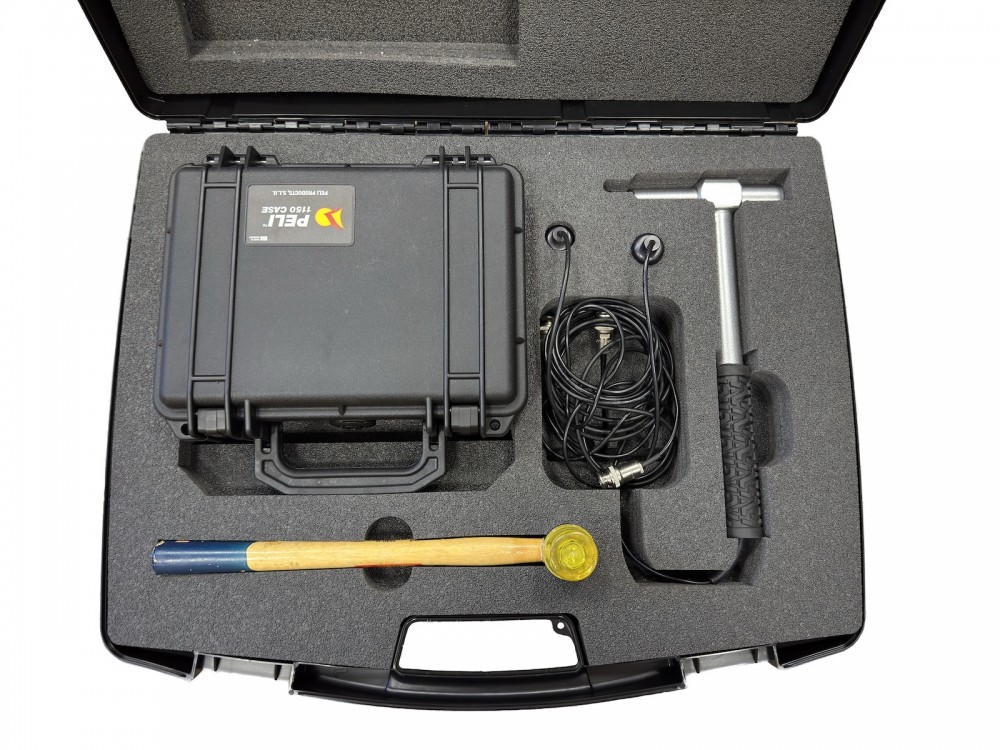

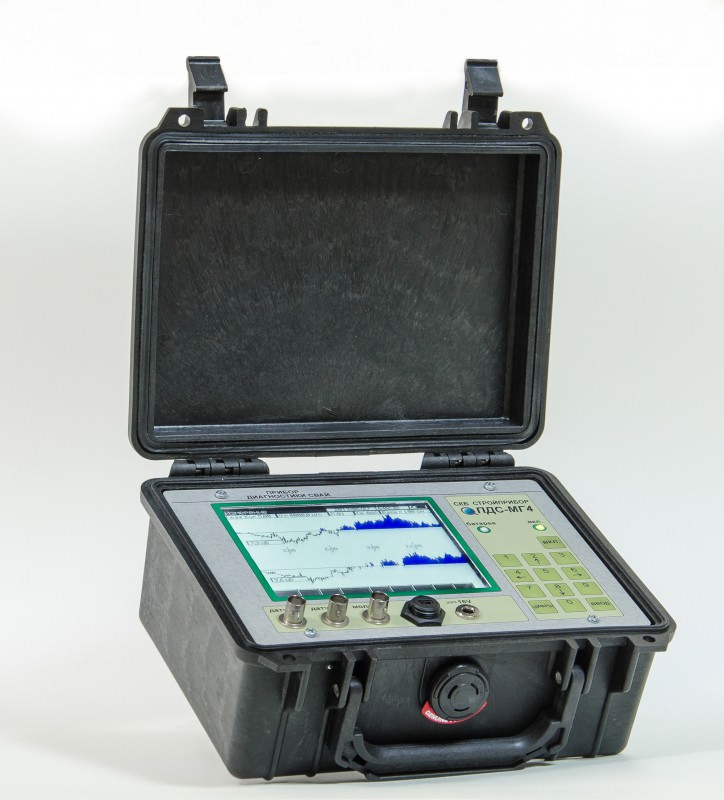

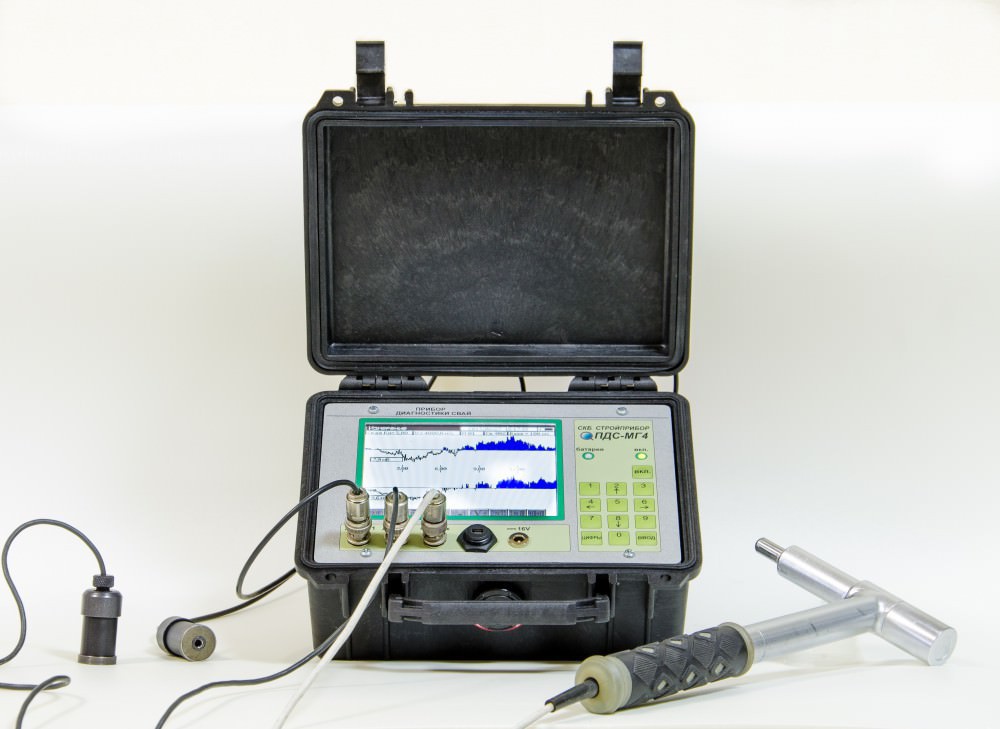

Для выполнения полевых измерений в мобильных условиях стройплощадки СКБ «Стройприбор» выпускает цифровой измерительный комплекс — прибор диагностики свай ПДС-МГ4 («Сейсмостанция»). Прибор внесен в Государственный реестр средств измерений РФ и сертифицирован для оперативного контроля длины и дефектоскопии свай.
Технические параметры прибора ПДС-МГ4:
- Диапазон определяемой глубины (длины) свай: от 3,0 до 40,0 м (в модификациях со специализированными датчиками — до 50 м).
- Пределы допускаемой относительной погрешности измерения времени: не более ±1,0%.
- Частота дискретизации АЦП: 100 кГц (дискретность по времени до 10 мкс, что обеспечивает пространственное разрешение по длине сваи до 2–4 см).
- Режимы обработки сигнала: регулируемая экспоненциальная компенсация затухания по времени (Time Gain Compensation, TGC), спектральный БПФ-анализ (Fast Fourier Transform), цифровые полосовые фильтры Бесселя/Баттерворта.
- Энергонезависимая память: архивирование до 1000 полноценных рефлектограмм с привязкой к номерам свай по плану свайного поля.
- Температурный диапазон полевой эксплуатации: от −10 °C до +40 °C при влажности до 90%.
4. Полевая методика выполнения испытаний
Качество и достоверность сейсмоакустических данных на 80% зависят от правильности подготовки оголовка сваи и соблюдения физических условий возбуждения упругой волны.
Этап 1: Подготовка оголовка сваи
- Срубка рыхлого бетона: при бетонировании буронабивных свай верхний слой бетона (шламовый горизонт толщиной 0,5–1,0 м) неизбежно загрязнен бентонитовым раствором и грунтом. Оголовок должен быть срублен отбойным молотком до твердого монолитного бетона проектной прочности.
- Механическая шлифовка контактных площадок: на торце сваи выбираются две горизонтальные площадки диаметром 80–100 мм: одна под установку сейсмоприемника, вторая — под пятно удара молотка. Площадки шлифуются УШМ с алмазной чашкой до зеркальной гладкости без сколов и пыли.
- Взаимное расположение точек: датчик монтируется на расстоянии 1/3–1/2 радиуса от края сваи (для минимизации поверхностных волн Рэлея). Удар наносится на удалении 150–250 мм от датчика строго параллельно продольной оси сваи.
Этап 2: Монтаж датчика и обеспечение акустического контакта
Сейсмоприемник (акселерометр) закрепляется на бетоне через тонкий слой акустической контактной пасты: технический вазелин, пластилин, литол-24 или восковая мастика. Пленка контакта должна быть максимально тонкой (≤ 1 мм) и плотной, без воздушных пузырей, искажающих высокочастотную фазу сигнала.
Этап 3: Возбуждение импульса и регистрация
- Оператор наносит серию из 5–8 нормальных ударов молотком. Боек молотка подбирается исходя из ожидаемой длины: жесткий полимерный боек формирует короткий высокочастотный импульс (для детального поиска близких дефектов на глубине до 10 м); мягкий полиуретановый боек дает низкочастотный импульс с меньшим затуханием (для свай длиной 20–40 м).
- Прибор ПДС-МГ4 выполняет автоматическую синхронизацию по переднему фронту и программное усреднение серии ударов (когерентное накопление), отсекая случайные строительные шумы от работающих кранов и экскаваторов.
5. Сравнение методов контроля сплошности глубоких фундаментов
| Параметр сравнения | Сейсмоакустика (ПДС-МГ4 / Low Strain) | Ультразвуковой каротаж (CSL / Cross-hole) | Бурение кернов с отбором образцов |
|---|---|---|---|
| Подготовка свай | Не требует закладных деталей. Нужен только доступ к торцу. | Требует монтажа 2–4 стальных трубок диаметром 50 мм в армокаркас перед бетонированием. | Сложное алмазное бурение скважин глубиной 15–30 м по бетону. |
| Скорость контроля | Высочайшая: 50–100 свай за рабочую смену бригадой из двух инженеров. | Средняя: 10–15 свай в день (заполнение водой, калибровка датчиков). | Крайне низкая: 1–2 скважины за 2–3 рабочих дня. |
| Локализация дефектов | По глубине ствола (одномерная координата z). Не определяет сектор дефекта по периметру. | Точная трехмерная томография между трубками с локализацией каверн по секторам. | Точечная (вдоль траектории проходки керноотборника). |
| Стоимость испытаний | Минимальная себестоимость за точку. Идеально для 100% сплошного мониторинга. | Высокая (удорожание свай за счет трубчатых каналов и муфт). | Критически высокая (стоимость спецтехники и алмазного инструмента). |
6. Физические ограничения метода: когда сейсмоакустика бессильна
Инженеры обследовательских организаций обязаны учитывать объективные границы применимости волновой дефектоскопии:
- Ограничение по гибкости сваи (L / D ≤ 30…40): волна сжатия при движении вниз теряет энергию за счет трения о грунт по боковой поверхности. В плотных тугопластичных глинах и водонасыщенных песках затухание велико; при длине свыше 30–35 м и диаметре менее 600 мм отражение от подошвы может полностью исчезнуть.
- Теневой экран первого критического дефекта: если на глубине 5 м имеется сплошной разрыв ствола сваи (трещина с зазором), упругая волна полностью отразится от этой границы (R ≈ −1). Продиагностировать состояние ствола ниже этой отметки сейсмоакустическим методом невозможно.
- Нечувствительность к постепенным изменениям формы: плавное конусное сужение ствола сваи не создает резкого скачка импеданса, поэтому не дает четкого эхо-сигнала, в отличие от резкой ступеньки.
- Малые дефекты защитного слоя: сколы бетона толщиной 2–3 см на крупной свае диаметром 1200 мм изменяют площадь сечения менее чем на 3% и находятся ниже порога чувствительности метода (минимально надежно выявляемое сужение сечения составляет 8–10%).
7. Резюме для службы строительного контроля и авторского надзора
Сейсмоакустический метод Low Strain с применением сертифицированной сейсмостанции ПДС-МГ4 является незаменимым инструментом входного контроля свайного поля, позволяющим за считанные дни выявить аварийные сваи до возведения монолитных ростверков и надземных конструкций здания. При обнаружении свай категорий II и III своевременно назначаются точечные поверочные расчеты, контрольное бурение или дублирование свай, исключая катастрофические осадки и трещины в несущих стенах готового объекта.
