Техническое обследование надземных крановых путей и стальных подкрановых конструкций — обязательная процедура промышленной безопасности на металлургических заводах, машиностроительных предприятиях, складах тяжелой продукции и терминалах. Мостовые краны грузоподъемностью от 10 до 150 тонн создают колоссальные динамические знакопеременные нагрузки на подкраново-подстропильный каркас здания: ударные воздействия при прохождении стыков, боковые поперечные удары реборд колес об рельс при перекосах моста и крутящие моменты от внецентренного приложения вертикального давления колес.
В соответствии с Федеральными нормами и правилами в области промышленной безопасности (ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения»), СП 351.1325800.2017 «Конструкции зданий и сооружений. Правила проектирования и устройства надземных крановых путей», РД 10-117-95 и СП 16.13330.2017, крановые пути подлежат регулярному комплексному обследованию. Настоящее руководство детально описывает методику геодезической юстировки, предельные допуски сужения/уширения колеи, диагностику усталостных трещин в подкрановых балках и правила оформления заключения экспертизы промышленной безопасности (ЭПБ).
1. Периодичность обследования и нормативный регламент
Крановый путь является составной частью опасного производственного объекта (ОПО). Согласно требованиям законодательства РФ, обследование крановых путей проводится в следующие сроки:
- Плановое периодическое обследование (комплексное нивелирование): не реже 1 раза в 3 года для кранов легкого и среднего режимов работы (группы классификации 1К–5К) и не реже 1 раза в год для кранов тяжелого и весьма тяжелого режимов (группы 6К–8К, металлургические цеха);
- Внеочередное обследование: после землетрясений, аварийных ударов крана о тупиковые упоры, обрушения кровли, при обнаружении трещин в подкрановых балках или при замене крана на более грузоподъемный;
- Экспертиза промышленной безопасности (ЭПБ): проводится специализированной экспертной организацией с лицензией Ростехнадзора по истечении нормативного срока службы здания цеха (обычно 20–25 лет) либо при исчерпании проектного ресурса циклов нагружения подкрановых балок.
2. Геодезическая съемка геометрии рельсового пути
Геодезическая съемка выполняется в ненагруженном состоянии (кран отогнан в противоположный конец пролета). Замеры выполняются на каждой колонне каркаса цеха с привязкой к створам и монтажным осям:

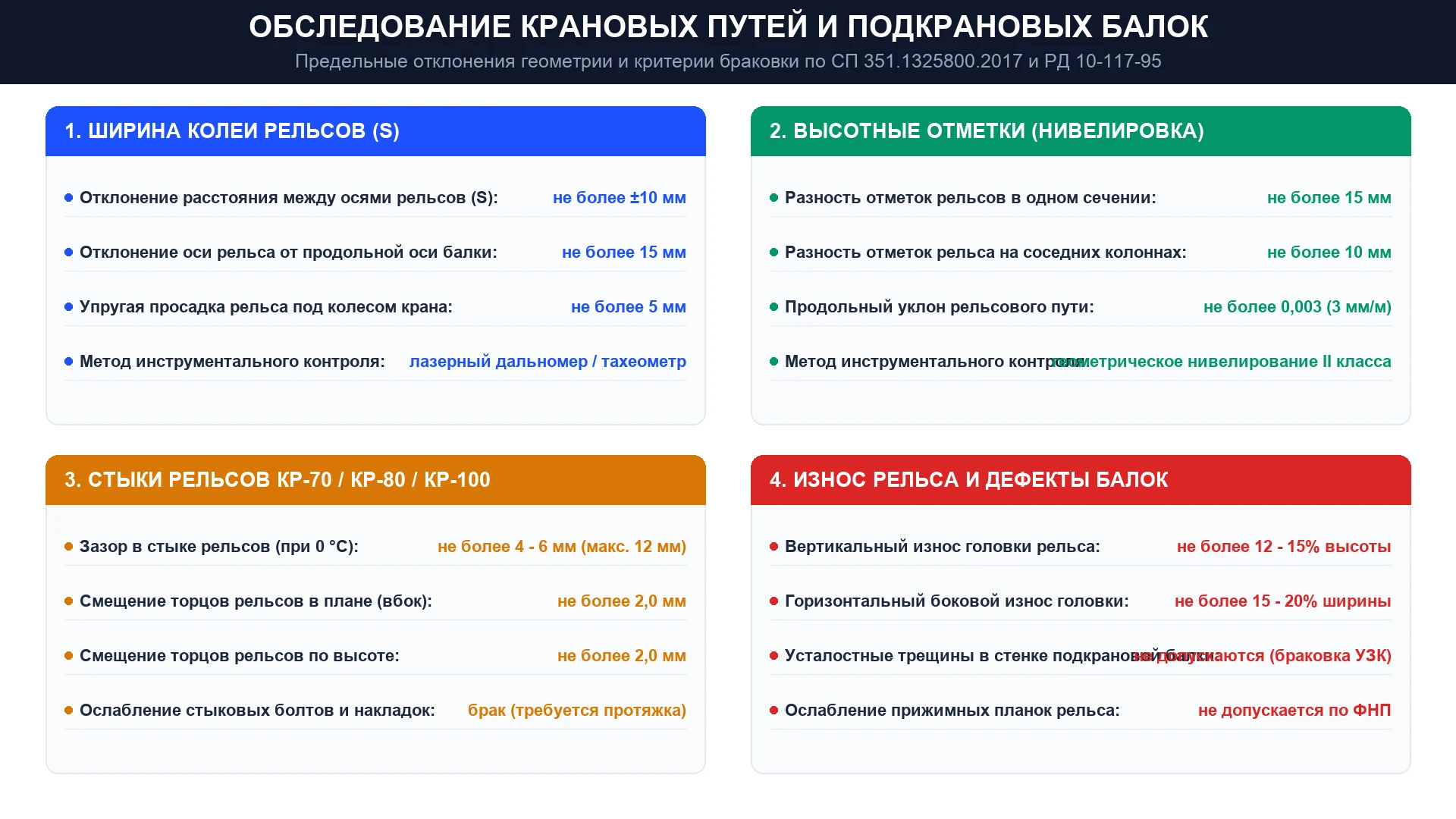

| Контролируемый геометрический параметр | Обозначение | Предельный допуск по СП 351.1325800 | Последствия превышения допуска |
|---|---|---|---|
| Отклонение ширины колеи (расстояние между осями рельсов) | ΔS | не более ±10 мм (при пролете до 30 м) | Заклинивание колес моста, срезание реборд, сход крана с рельсов |
| Разность высотных отметок головок рельсов в одном поперечном сечении | Δh | не более 15 мм | Перекос моста крана, односторонний износ ходовых колес и редукторов |
| Разность высотных отметок одного рельса на соседних колоннах | Δhкол | не более 10 мм (при шаге 6 м) | Динамический удар колеса при въезде на просевшую опору, усталость балки |
| Смещение оси рельса относительно продольной оси подкрановой балки | eр | не более 15 мм (но не более 0,5·tст) | Возникновение внецентренного крутящего момента, скручивание верхнего пояса балки |
| Взаимное смещение торцов рельсов в стыке (в плане и по высоте) | Δст | не более 2,0 мм | Сильнейший ударный скол головки рельса и разрушение подшипников букс |
3. Критерии браковки крановых рельсов (КР-70, КР-80, КР-100, КР-120)
В соответствии с ГОСТ 4121-96 и РД 10-117-95, крановый рельс подлежит безусловной замене при наличии следующих дефектов:
- Вертикальный износ головки рельса: превышающий 12% от исходной высоты головки рельса для групп режимов 1К–6К и более 8% для тяжелых режимов 7К–8К (замеряется штангенциркулем или шаблоном рельсового профиля);
- Боковой износ головки рельса: превышающий 15–20% от проектной ширины головки (возникает при постоянном перекосе моста крана из-за сужения колеи пути);
- Сколы и выкрашивания: продольные сколы головки рельса длиной более 25 мм и глубиной более 5 мм;
- Трещины: любые видимые или скрытые поперечные и продольные трещины головки, шейки и подошвы рельса независимо от их размера (выявляются вихретоковым или ультразвуковым контролем);
- Величина температурного зазора в стыке: зазор при температуре 0 °C должен составлять 4–6 мм. Зазор более 12 мм (или наезд рельса на рельс встык без зазора в летнее время) является основанием для предписания об остановке движения.
4. Дефектоскопия стальных подкрановых балок
Стальные подкрановые балки — наиболее ответственный элемент каркаса цеха. В отличие от стропильных ферм, они испытывают миллионы циклов пульсирующего нагружения. Опаснейшие дефекты подкрановых балок:
- Усталостные трещины в верхней зоне стенки: Зарождаются под верхним поясным сварным швом в зоне приварки поперечных ребер жесткости или из-за внецентренного давления колеса крана. Контроль выполняется ультразвуковыми дефектоскопами типа АРМС-МГ4 по ГОСТ Р 55724-2013;
- Ослабление и обрыв болтов крепления рельса: Применение прижимных планок с овальными отверстиями, самоотвинчивание гаек при вибрации приводят к подвижке рельса вдоль балки («угон пути»);
- Разрушение узлов тормозных конструкций: Срез заклепок и болтов крепления тормозного листа или тормозной фермы к колонне, приводящий к потере жесткости здания в поперечном направлении;
- Коррозия под подошвой рельса: Влага и конденсат, скапливающиеся под упругой резиновой подкладкой рельса, вызывают интенсивную скрытую коррозию верхнего пояса балки. Замер остаточной толщины выполняется ультразвуковым толщиномером ТМ-20МГ4.
5. Порядок сдачи и состав технического заключения
По результатам комплексного обследования оформляется Технический отчет и Паспорт кранового пути. В состав документации входят:
- Исполнительная геодезическая схема нивелировки пути с графиками продольного профиля рельсов по обеим сторонам пролета цеха;
- Ведомость дефектов рельсов, стыков, тупиковых упоров и элементов крепления с привязкой к осям колонн;
- Протоколы неразрушающего контроля сварных швов подкрановых балок и расчет фактической остаточной несущей способности;
- Вывод о соответствии кранового пути требованиям СП 351.1325800.2017 и Федеральных норм промышленной безопасности;
- Акт юстировки пути (при выполнении рихтовки рельсов в плане и регулировки высотных отметок металлическими подкладками).
6. Часто задаваемые вопросы (FAQ)
С какими приборами разрешено проводить геодезическую съемку крановых путей?
Для определения высотных отметок применяются цифровые оптические нивелиры класса точности не ниже II (СКО не более 0,5–1,0 мм на 1 км двойного хода) с инварными или штриховыми рейками. Измерение ширины колеи выполняется электронными тахеометрами, лазерными лазерными дальномерами с отражательными марками либо стальной компарированной рулеткой с пружинным натяжителем (усилие натяжения 100 Н).
Обязательно ли устанавливать тупиковые упоры с двух сторон пути?
Да, на концах каждого рельсового пути монтируются сертифицированные тупиковые упоры ударного или безударного типа, рассчитанные на восприятие удара крана, движущегося с рабочим грузом на полной скорости. За 1,0–1,5 метра до упоров устанавливаются выключающие линейки концевых выключателей механизма передвижения крана.
Что делать, если обнаружена усталостная трещина в подкрановой балке?
Работа крана на данном участке немедленно останавливается! Концы трещины засверливаются сверлом Ø8–12 мм для предотвращения ее дальнейшего лавинообразного распространения. Разрабатывается специализированный проект усиления: дефектный участок разделывается, заваривается с контролем УЗК, и балка усиливается накладками на высокопрочных болтах по СП 16.13330.2017.
Чем опасен перекос моста крана при сужении колеи?
При сужении колеи пути реборды ходовых колес начинают с огромным усилием тереться о боковые грани головки рельса. Это приводит к ускоренному износу колес (до полного истирания за 2–3 месяца), повышенному расходу электроэнергии двигателей, риску заклинивания моста с выламыванием рельса из прижимных планок и катастрофическому падению крана с высоты 10–18 метров.
