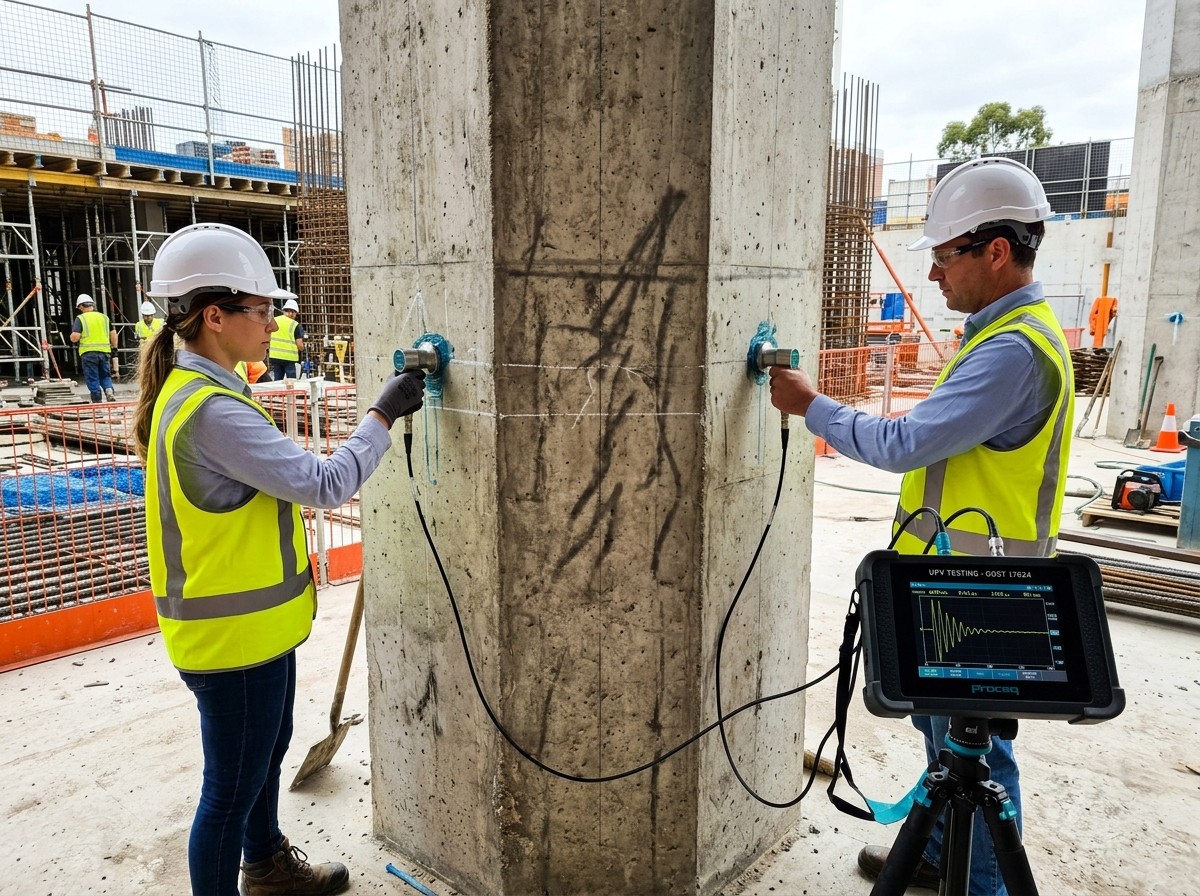

Сквозной и поверхностный ультразвуковой контроль бетона: схемы прозвучивания по ГОСТ 17624-2021 и прибор УКС-МГ4

Ультразвуковой метод неразрушающего контроля (УЗК), регламентированный межгосударственным стандартом ГОСТ 17624-2021, является одним из самых информативных, высокопроизводительных и многофункциональных методов технической диагностики монолитных и сборных железобетонных конструкций. В отличие от механических склерометров, способных оценивать прочность лишь в приповерхностном слое бетона глубиной 2–8 мм, высокочастотный ультразвуковой импульс пронизывает все сечение конструкции толщиной до 1.5–2.0 метров. Это позволяет не только оперативно оценивать фактическую прочность и динамический модуль упругости бетона, но и выполнять глубинную дефектоскопию: обнаруживать скрытые внутренние раковины, зоны непровибрирования, пустоты, расслоения и определять точную глубину трещин. Эталоном оснащения лабораторий в РФ для реализации этого стандарта стал ультразвуковой прибор УКС-МГ4 производства СКБ «Стройприбор».

1. Физические основы акустического метода по ГОСТ 17624-2021

Ультразвуковой метод определения прочности и сплошности бетона основан на генерации в исследуемом материале коротких импульсов продольных ультразвуковых колебаний с рабочей частотой от 20 до 100 кГц и прецизионном измерении времени их распространения.

Скорость распространения продольной акустической волны $V_p$ (м/с) определяется отношением акустической базы $L$ (расстояния между излучателем и приемником в мм) ко времени первого вступления импульса $t$ (в микросекундах, мкс):
$$V_p = \frac{L}{t} \cdot 10^3$$

В физике твердого тела скорость упругой волны напрямую связана с плотностью материала $\rho$, динамическим модулем упругости $E_d$ и коэффициентом Пуассона $\nu$:
$$V_p = \sqrt{\frac{E_d \cdot (1 — \nu)}{\rho \cdot (1 + \nu)(1 — 2\nu)}}$$

Чем выше марка цемента, ниже водоцементное отношение (В/Ц), плотнее упаковка зерен заполнителя и меньше капиллярная пористость цементного камня, тем выше модуль упругости $E_d$ и тем быстрее распространяется ультразвуковой импульс. В конструкционном монолитном бетоне скорость ультразвука находится в диапазоне от 3500 до 4800 м/с, что обеспечивает четкую корреляцию с прочностью на сжатие $R$.

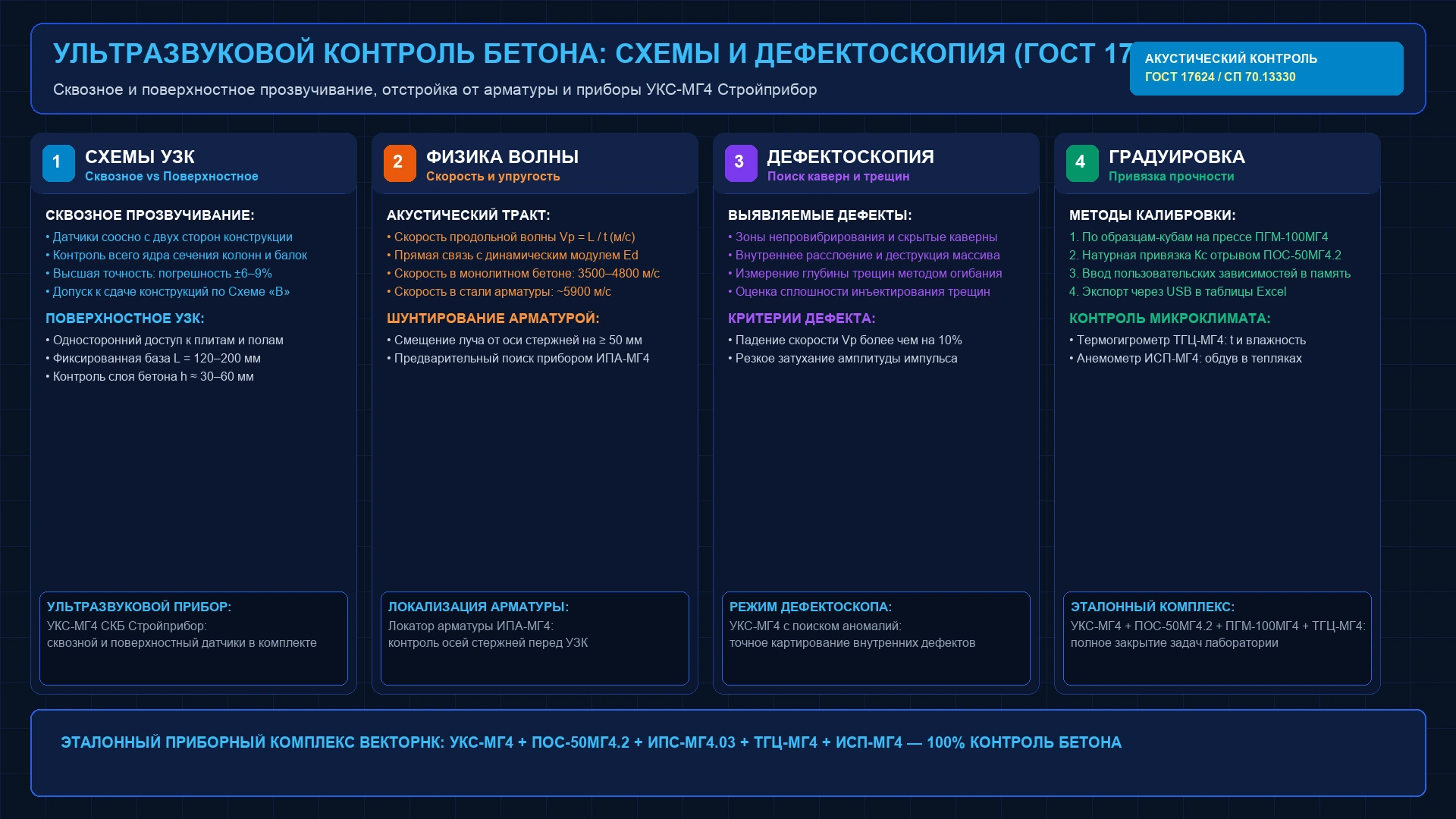

2. Сквозное и поверхностное прозвучивание: сравнительный анализ схем

ГОСТ 17624-2021 четко разделяет ультразвуковой контроль на две принципиальные схемы:

3. Ультразвуковой прибор УКС-МГ4: архитектура и функционал

Для комплексного решения задач неразрушающего контроля и дефектоскопии бетона Челябинский завод «СКБ Стройприбор» производит ультразвуковой измеритель УКС-МГ4. Прибор включен в Государственный реестр средств измерений РФ и сочетает возможности лабораторного измерителя и мобильного дефектоскопа:

• Универсальный акустический тракт: Прибор поставляется с комплектом датчиков сквозного прозвучивания (с рабочей частотой 60 кГц на гибких кабелях) и жестким датчиком поверхностного прозвучивания с фиксированной базой $L = 120$ мм со встроенными экранами акустической виброразвязки;
• Широкий диапазон измерения времени: Измерение времени прохождения УЗ-колебаний от 10.0 до 9999.0 мкс с разрешающей способностью 0.1 мкс, что позволяет уверенно прозвучивать конструкции толщиной до 2 метров;
• Память на 10 000 измерений: Результаты сохраняются в энергонезависимой памяти с автоматическим расчетом вариации $V_m$ и фактического класса бетона $B_{\Phi}$ по Схеме «В» ГОСТ 18105-2018;
• Память градуировочных шкал: В прибор зашиты базовые градуировочные зависимости для тяжелого и мелкозернистого бетона, а также предусмотрена память на до 100 индивидуальных градуировочных кривых, вводимых оператором с клавиатуры или через ПК.

4. Акустическая дефектоскопия: обнаружение каверн и измерение глубины трещин

Уникальное достоинство ультразвукового метода — способность выявлять дефекты сплошности, скрытые глубоко в теле железобетона:

1. Обнаружение непровибрированного бетона и раковин

При попадании ультразвукового луча в зону внутреннего непровибрирования или воздушную раковину волна не может пройти через воздушную полость (воздух имеет акустический импеданс в 10 000 раз меньше бетона). Волна огибает полость по периметру, что приводит к двум мгновенным физическим эффектам, фиксируемым прибором УКС-МГ4:

• Резкое падение регистрируемой скорости $V_p$ более чем на 10–15% относительно нормального фонового массива;
• Падение амплитуды принимаемого радиоимпульса в 3–10 раз из-за дифракционного рассеяния энергии на границах дефекта.

2. Измерение глубины поверхностных трещин

По ГОСТ 17624-2021 определение глубины трещины $h_{\text{тр}}$ выполняется методом поверхностного прозвучивания при расположении датчиков по обе стороны от трещины:

1. На бездефектном участке конструкции рядом с трещиной измеряется фоновое время распространения ультразвука $t_1$ на базе $L_1$;
2. Датчики устанавливаются симметрично относительно видимой линии трещины на базе $L_2$ (так, чтобы трещина находилась строго посередине между излучателем и приемником), фиксируется время $t_2$;
3. Глубина трещины рассчитывается микропроцессором УКС-МГ4 по дифракционной формуле:
   $$h_{\text{тр}} = \frac{L_2}{2} \cdot \sqrt{\left(\frac{t_2}{t_1}\right)^2 — 1}$$

Этот метод незаменим при техническом обследовании несущих конструкций перед усилением и для контроля качества инъектирования трещин полимерными и эпоксидными смолами.

5. Шунтирующее влияние арматуры и методика отстройки с помощью ИПА-МГ4

Скорость продольной ультразвуковой волны в конструкционной стали составляет $V_{\text{сталь}} \approx 5900$ м/с, что значительно выше скорости в монолитном бетоне ($3800–4200$ м/с).

Правило отстройки от арматуры по ГОСТ 17624: Акустическая ось между датчиками должна быть удалена от параллельных продольных стержней арматуры не менее чем на 50 мм. Для безошибочного позиционирования датчиков УКС-МГ4 участок бетона предварительно сканируется электромагнитным локатором арматуры ИПА-МГ4 с разметкой осей стержней мелом на поверхности конструкции.

6. Градуировка и привязка $K_c$: совместная работа с ПОС-50МГ4.2 и ПГМ-100МГ4

Для придания результатам ультразвукового контроля законной силы при сдаче исполнительной документации инспекторам ГАСН по Схеме «В» ГОСТ 18105-2018 ультразвуковые измерения должны быть привязаны к прямым разрушающим или эталонным методам:

1. Построение градуировки по контрольным кубам: Лаборатория изготавливает серию образцов-кубов $100 \times 100 \times 100$ мм. Перед разрушением кубики прозвучиваются сквозным способом на приборе УКС-МГ4, после чего испытываются на гидравлическом прессе ПГМ-100МГ4. По полученным парам «скорость — прочность» строится базовая градуировочная характеристика;
2. Натурная привязка через $K_c$ методом отрыва со скалыванием: На объекте выбирается 12 участков. На каждом участке проводится сквозное или поверхностное прозвучивание прибором УКС-МГ4 и рядом выполняется эталонный отрыв со скалыванием прибором ПОС-50МГ4.2 «Скол». Вычисляется коэффициент совпадения:
   $$K_c = \frac{\sum_{i=1}^{12} R_{\text{отр}, i}}{\sum_{i=1}^{12} R_{\text{узк}, i}}$$
3. Значение $K_c$ заносится в память УКС-МГ4, после чего лаборатория выполняет массовые экспресс-испытания всей партии конструкций за считанные часы.

7. Влияние влажности и температуры: комплекс приборов ВекторНК

На скорость ультразвука в бетоне оказывают влияние температура и влажность:

• Водонасыщение: Заполнение пор бетона свободной водой увеличивает скорость ультразвука на 2–5% (скорость УЗ в воде составляет 1480 м/с против 330 м/с в воздухе). Для учета влажности перед УЗК влажность бетона замеряется диэлькометрическим измерителем Влагомер-МГ4Б;
• Замерзший бетон: При температуре ниже 0°C замерзшая вода превращается в лед ($V_{\text{лед}} \approx 3800$ м/с), резко искажая акустику. СП 70.13330 запрещает УЗК промерзшего бетона без прогрева зоны контроля не менее чем до +5°C. Фиксация температуры и влажности среды проводится прецизионным термогигрометром цифровым ТГЦ-МГ4, а кратность воздухообмена в тепляках контролируется анемометром электронным ИСП-МГ4.

8. Приборный комплекс ВекторНК для ультразвукового контроля

Инженерный центр «ВекторНК» обеспечивает поставку, сервисное обслуживание и поверку во ФГИС «АРШИН» ультразвукового и сопутствующего контрольно-измерительного оборудования завода СКБ «Стройприбор»:
